高功率应用领域常见的强度分布主要包括Gaussian和Top-hat光强度分布，激光光束强度指的是单位面积的光功率。Top-hat光在光束横截面上的光强分布是相对均匀的，而Gaussian光是横向电场以及辐照度分布近似满足高斯函数的光束，其强度分布类似高斯函数。Gaussian光束的最大能量密度约为具有相同光功率的Top-hat光束的两倍，如图1所示。

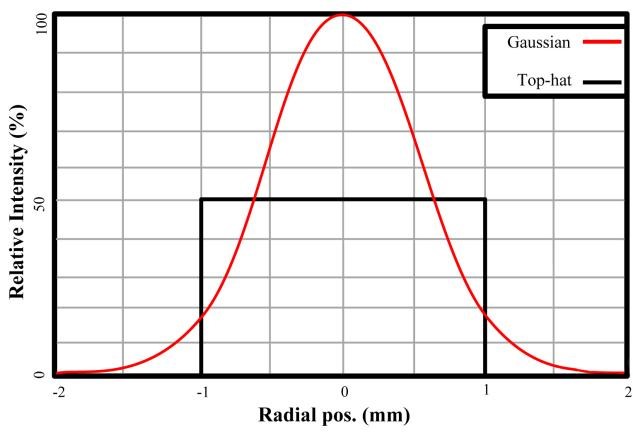

图1.相同功率Gaussian与Top-hat光的比较。

关于CW LIDT需要了解激光器的波长、光束直径和强度分布（Gaussian或Top-hat）。关于CW LIDT的计算主要有两种：一种为单位面积的光功率（W/cm²），另一种为平均线功率密度（W/cm）。

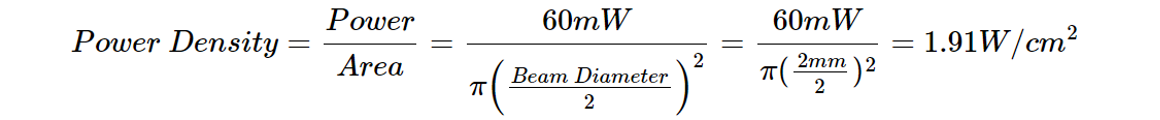

假设使用一台60 mW, 532 nm 的Nd:YAG激光器，光斑直径为2 mm，则其平均功率密度为：

由图1可知，Gaussian光束最大功率密度约为均匀光束平均功率密度的两倍，所以其最大平均功率密度约为：3.82 W/cm²。

同样条件下其平均线功率密度为：

由图1可知，Gaussian光束最大功率密度约为均匀光束平均功率密度的两倍，所以其最大线功率密度约为：0.6 W/cm。

关于脉冲激光光源LIDT需要了解激光器的波长、光束直径、重复频率、脉冲宽度和强度分布（Gaussian或Top-hat）。脉冲激光光源的LIDT一般以J/cm²为单位。

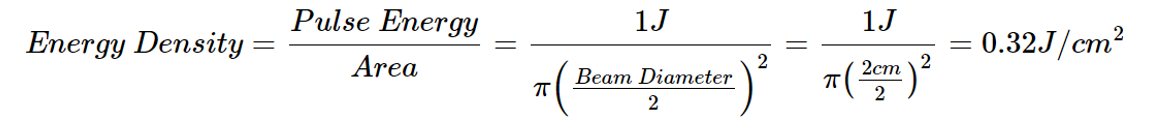

假设使用一台高功率固体脉冲激光器，其波长1064 nm，单脉冲能量为1 J，重复频率50 Hz，光斑直径为2 cm，则其单脉冲平均能量密度为：

由图1可知，Gaussian光束最大功率密度约为均匀光束平均功率密度的两倍，所以其最大单脉冲能量密度为：0.64J/cm²。

有些情况下需要对功率和能量单位之间进行换算（1W=1J/s），假设高功率固体脉冲激光器波长1064 nm，平均功率为50W，重复频率50 Hz，光斑直径为2 cm，其单脉冲能量为：

光学元件类产品种类庞大复杂，对于LIDT的分析可以把光学元件大致分为如下三类：镀膜类；基片类；胶合类。激光器对光学元件的损伤一般是对镀膜、光学元件基底和胶合光学元件的胶合剂的损伤。

高功率应用场景中，光学元件损伤的原因往往是具有多样性的。典型的激光损伤光学元件的类型包括：热损伤；介质击穿；光学元件表面缺陷局域光场增强损伤等。在一般的实验过程中，除了光学元件本身LIDT不能承受入射光能量外，光学元件表面洁净度不够（灰尘或其他物质附着）也是导致光学元件损伤的重要原因。
