每种光学材料都有不同的性质，并且对于不同光谱范围应用需要选择不同材料，本节介绍几种常用光学元件材料。

• K9、H-K9L均为成都光明（CDGM）玻璃牌号，两者在可见光到近红外（350-2000 nm）具有较高透过率，H-K9L中前缀H表示是不含铅、砷、镉以及其他放射性元素，后缀L表示与国标玻璃对应牌号中标称的折射率基本相同，色散稍微有差异；
• BK7、N-BK7均为肖特（Schott）玻璃牌号，其光学性能和成都光明K9、H-K9L基本相同，前缀N也是表示不含铅、砷、镉以及其他放射性元素；
• JGS1是成都光明玻璃牌号，UVFS是康宁（Corning）玻璃牌号，两者从紫外到近红外（185-2100 nm）具备较高的透过率，两者都是紫外级熔融石英，具有较低热膨胀系数。

• 氟化钙（CaF2）从紫外到红外波段（180 nm-8 μm）都有较高的透过率，且折射率低，从紫外到红外波段，折射率变化1.51~1.35，使其不镀增透膜也可也有较高的透过率，高损伤阈值，常用于准分子激光器。 热膨胀系数大，热稳定性差，易潮解，常用于红外窗口片、透镜等元件。

• 氟化钡（BaF2）从紫外到红外波段（200 nm-11 μm）透过率较高，其在8-10 μm处仍然较高透过率，耐高功率，较强的吸水性，易潮解。 在干燥环境可在800℃环境使用，常用于红外窗口片、透镜等元件。

• 氟化镁（MgF2）从紫外到红外（200 nm-6 μm）有较高透过率，折射率低，不镀增透膜也具有较高透过率，具有双折射晶体特性，切割时使C轴与光轴平行而降低双折射特性。 其折射率介于空气和普通玻璃材料之间，常用于增透膜材料，是一种强力材料，具有良好的热稳定性和硬度，具有高损伤阈值，抗化学腐蚀，机械冲击。

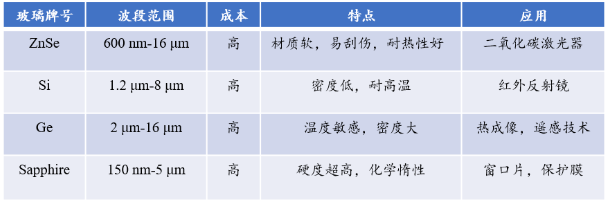

• 硒化锌（ZnSe）的光谱透射范围600 nm-16 μm，折射率较高，一般需要镀增透膜减少表面反射，材质软，易刮伤，清洁时要注意用力均匀，耐热性能好，低吸收率，常用于高功率二氧化碳激光器。

• 硅（Si）适用光谱范围1.2 μm-8 μm，尤其是3-5 μm，材料密度小，适用于对质量敏感的应用。 高热传导率，适合用作红外反射镜。

• 锗（Ge）适用光谱范围2 μm-16 μm，折射率高，温度敏感，随温度升高，透过率降低，200℃完全不透光，常用于100℃以下，密度大。

• 蓝宝石（Al2O3）的透过光谱从紫外到红外（150 nm-5 μm），表面硬度超高，只能被除它自己之外的极少数材料刮伤。 高硬度能够制造比其它基底更薄的光学元件。 蓝宝石具有化学惰性，在最高1000 °C时不溶于水、普通的酸和碱。
