产品说明

光学材质：紫外熔融石英
二氧化硅保护层
用途：光路偏转
工作波长：400 nm-750 nm、750 nm-1100 nm、1100 nm-1650 nm、250 nm-600 nm、450 nm-20.0 μm、480 nm-20.0 μm、800 nm-20.0 μm

LBTEK椭圆反射镜采用紫外熔融石英基底，镀有介质反射膜或金属反射膜。LBTEK提供短轴12.7 mm与短轴25.4 mm两种尺寸，当反射镜绕短轴旋转45°时，通光孔径为圆形。LBTEK提供400 nm-750 nm、750 nm-1100 nm与1100 nm-1650 nm等三类介质膜椭圆反射镜；提供紫外增强铝膜250 nm-600 nm、铝膜450 nm-20.0 μm、银膜480 nm-20.0 μm以及金膜800 nm-20.0 μm等四类金属膜椭圆反射镜。LBTEK的反射镜均精细加工，严格管控质量，保证以合理的价格为用户提供高品质的反射镜产品。如需定制椭圆反射镜，请联系LBTEK技术支持。

示意图/演示视频

通用参数

光学元件材质紫外熔融石英	通光孔径 90%CA
表面光洁度（划痕/麻点） 10/5，40/20	表面平整度（@633 nm） λ/10
表面平行度＜3 arcmin

LBTEK 椭圆形反射镜组装图	① 椭圆反射镜PM10E-AU×1	② 45度椭圆安装架 FH45E1×1
LBTEK 椭圆形反射镜组装图	③ 椭圆反射镜PM05E-AU×1	④ 45度椭圆安装架 FH45E05×1

椭圆反射镜

一、定义

椭圆反射镜在紫外熔融石英基底上镀有介质反射膜或金属反射膜。当反射镜绕椭圆短轴旋转45°时，所得的通光孔径为圆形（图1）。椭圆反射镜相较于与短轴同尺寸的圆形反射镜而言，通光孔径更大，更便于选型使用。

图1 椭圆反射镜光路示意图

LBTEK提供400 nm-750 nm、750 nm-1100 nm与1100 nm-1650 nm等三类介质膜椭圆反射镜；提供紫外增强铝膜250 nm-600 nm、铝膜450 nm-20.0 μm、银膜480 nm-20.0 μm以及金膜800 nm-20.0 μm等四类金属膜椭圆反射镜。

二、特点

1. 七种膜系可选择；

2. 高反射率：介质膜反射镜平均反射率＞99%，金属膜反射镜平均反射率＞90%；

3. 反射波长可设计；

三、介质膜反射镜VS金属膜反射镜

	介质膜反射镜	金属膜反射镜
反射率	＞99%	＞90%
工作波长	400 nm-750 nm、750 nm-1100 nm、1100 nm-1650 nm	250 nm-600 nm、450 nm-20.0 μm、480 nm-20.0 μm、800 nm-20.0 μm
材料吸收	无	有
入射角敏感度	高	低
硬度	高	低
成本	高	低

姓名

手机

单位

邮箱

联系我

反馈产品

反馈类型

反馈内容

提交

历史反馈

{{item.user_name}}发布于{{item.create_time}}

产品型号	工作波长	尺寸	厚度	通光孔径	单价	发货日期
BDM1E-A	400 nm-750 nm	椭圆：长轴：35.9 mm 短轴：25.4 mm	6.0 mm	90% CA	￥896	当天	加入购物车
BDM1E-B	750 nm-1100 nm	椭圆：长轴：35.9 mm 短轴：25.4 mm	6.0 mm	90% CA	￥896	当天	加入购物车

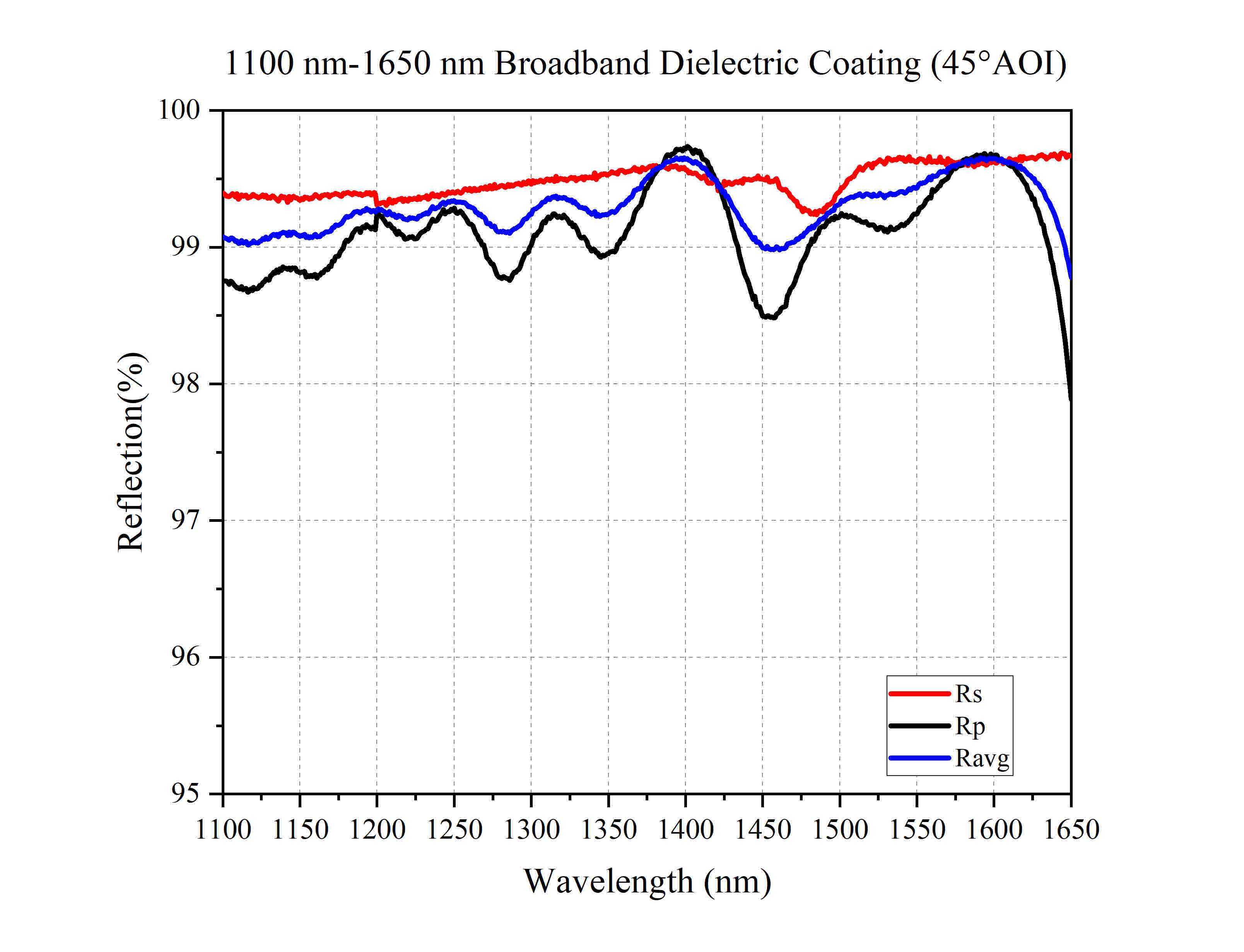

BDM1E-C	1100 nm-1650 nm	椭圆：长轴：35.9 mm 短轴：25.4 mm	6.0 mm	90% CA	￥1125	当天	加入购物车
BDM05E-A	400 nm-750 nm	椭圆：长轴：18.0 mm（参考值）短轴：12.7 mm	6.0 mm	90% CA	￥636	当天	加入购物车
BDM05E-B	750 nm-1100 nm	椭圆：长轴：18.0 mm（参考值）短轴：12.7 mm	6.0 mm	90% CA	￥636	当天	加入购物车
BDM05E-C	1100 nm-1650 nm	椭圆：长轴：18.0 mm（参考值）短轴：12.7 mm	6.0 mm	90% CA	￥798	当天	加入购物车

金属膜平面反射镜，紫外增强铝膜：250 nm-600 nm，椭圆

基片材料：UVFS
二氧化硅保护层
工作波长：250 nm-600 nm
尺寸：椭圆，短轴12.7 mm或短轴25.4 mm

LBTEK提供短轴12.7 mm或短轴25.4 mm的椭圆形镀紫外增强铝膜金属平面反射镜，镀金属膜的反射镜非常适用于宽谱光源光路偏转，其在宽谱范围内具有较高的反射率。金属膜在高湿度环境中很容易被氧化变色或脱落，LBTEK的镀金属膜反射镜在其表面镀了一层二氧化硅保护膜，用于隔绝金属膜与空气的直接接触。

LBTEK 椭圆形反射镜安装于45度椭圆安装架中

	产品型号	光学元件材质	尺寸	厚度	单价	对比	发货日期
	PM05E-UVAL	紫外熔融石英	椭圆：长轴：18.0 mm（参考值）短轴：12.7 mm	6.0 mm	￥782		当天		加入购物车
	PM10E-UVAL	紫外熔融石英	椭圆：长轴：35.9 mm（参考值）短轴：25.4 mm	6.0 mm	￥1085		当天		加入购物车

椭圆反射镜，金膜：800 nm-20.0 μm

基底材质：紫外熔融石英
二氧化硅保护层
用途：偏转光路
工作波长：800 nm-20.0 μm

LBTEK提供短轴12.7 mm或短轴25.4 mm的椭圆形镀金膜金属平面反射镜，镀金属膜的反射镜非常适用于宽谱光源光路偏转，其在宽谱范围内具有较高的反射率。金属膜在高湿度环境中很容易被氧化变色或脱落，LBTEK的镀金属膜反射镜在其表面镀了一层二氧化硅保护膜，用于隔绝金属膜与空气的直接接触。

LBTEK 金膜椭圆反射镜安装于45度安装调整架

	产品型号	光学元件材质	尺寸	工作波长	单价	对比	发货日期
	PM10E-AU	紫外熔融石英	椭圆：长轴：35.9 mm（参考值）短轴：25.4 mm	800 nm-20.0 μm	￥642		当天		加入购物车
	PM05E-AU	紫外熔融石英	椭圆：长轴：18.0 mm（参考值）短轴：12.7 mm	800 nm-20.0 μm	￥397		当天		加入购物车

椭圆反射镜，银膜：480 nm-20.0 μm

基底材质：紫外熔融石英
二氧化硅保护层
用途：偏转光路
工作波长：480 nm-20.0 μm

LBTEK提供长轴35.9 mm、短轴25.4 mm的椭圆形镀银膜金属平面反射镜，镀金属膜反射镜非常适用于宽谱光源光路偏转，其在宽谱范围内具有较高的反射率。金属膜在高湿度环境中很容易被氧化变色或脱落，LBTEK的镀金属膜反射镜在其表面镀了一层二氧化硅保护膜，用于隔绝金属膜与空气的直接接触。虽然保护层能够防止银氧化，但镀银反射镜仍不能在高湿度环境中使用，镀银反射镜必须在湿度极小的室温环境下使用和保存。使用银膜反射镜，建议配戴乳胶手套或手指套等防护产品，防止手指上残留的油脂和其他残留物污染光学元件表面，使用时需要小心拿取，不要触摸镜面和边缘。

LBTEK 银膜椭圆反射镜安装于45度安装调整架

	产品型号	光学元件材质	尺寸	工作波长	单价	对比	发货日期
	PM05E-AG	紫外熔融石英	椭圆：长轴：18.0 mm（参考值）短轴：12.7 mm	480 nm-20.0 μm	￥397		当天		加入购物车

椭圆反射镜，铝膜：450 nm-20.0 μm

基底材质：紫外熔融石英
二氧化硅保护层
用途：偏转光路
工作波长：450 nm-20.0 μm

LBTEK提供短轴12.7 mm或短轴25.4 mm的椭圆形镀铝膜金属平面反射镜，镀金属膜的反射镜非常适用于宽谱光源光路偏转，其在宽谱范围内具有较高的反射率。金属膜在高湿度环境中很容易被氧化变色或脱落，LBTEK的镀金属膜反射镜在其表面镀了一层二氧化硅保护膜，用于隔绝金属膜与空气的直接接触。

LBTEK 铝膜椭圆反射镜安装于45度安装调整架

	产品型号	光学元件材质	尺寸	工作波长	单价	对比	发货日期
	PM05E-AL	紫外熔融石英	椭圆：长轴：18.0 mm（参考值）短轴：12.7 mm	450 nm-20.0 μm	￥419		当天		加入购物车
	PM10E-AL	紫外熔融石英	椭圆：长轴：35.9 mm（参考值）短轴：25.4 mm	450 nm-20.0 μm	￥580		1周		加入购物车
