Nd:YAG激光线反射镜—

产品说明

光学材质：紫外熔融石英
高损伤阈值
用途：光路偏转
工作波长：262 nm-268 nm、349 nm-358 nm、523 nm-537 nm、1046 nm-1074 nm可选

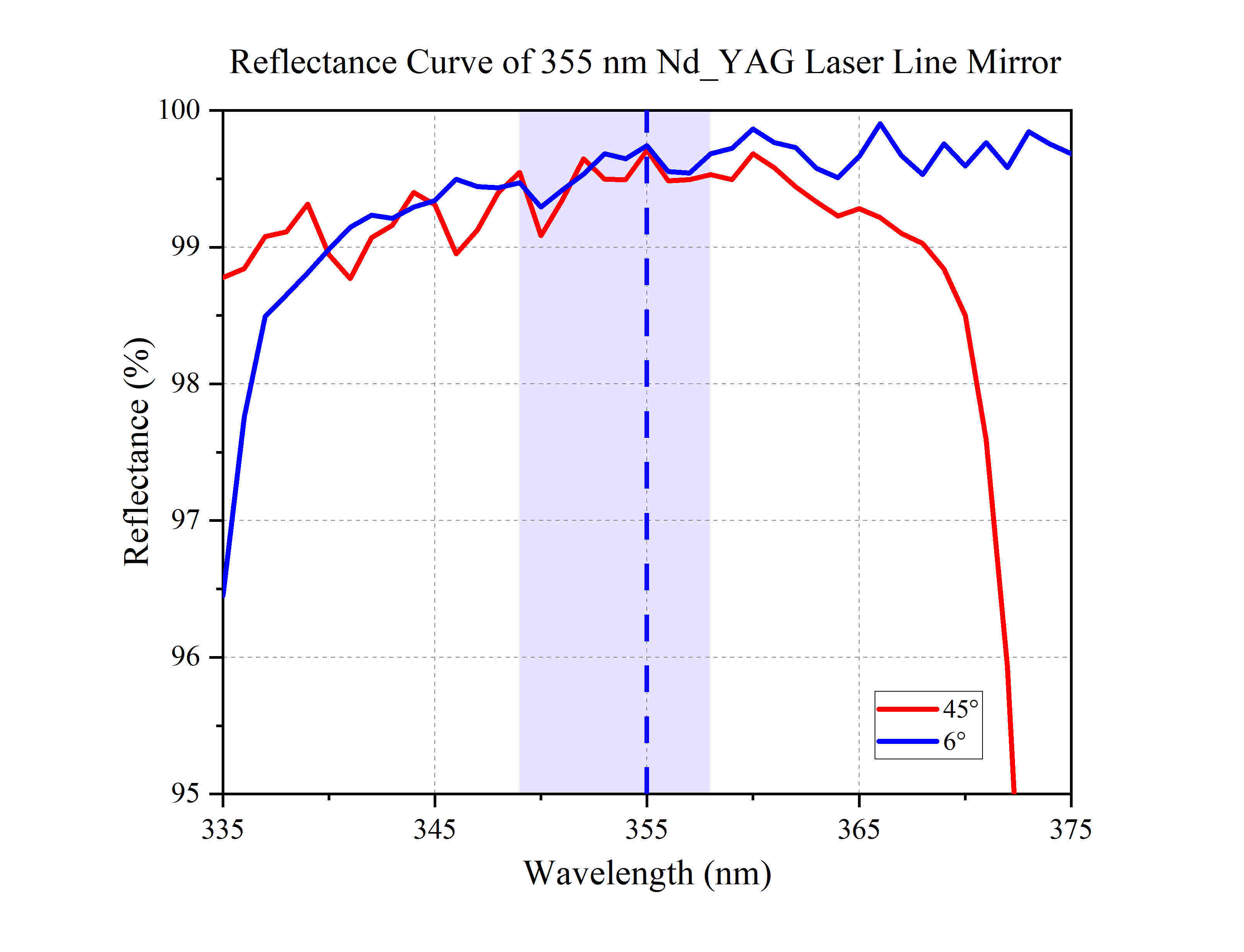

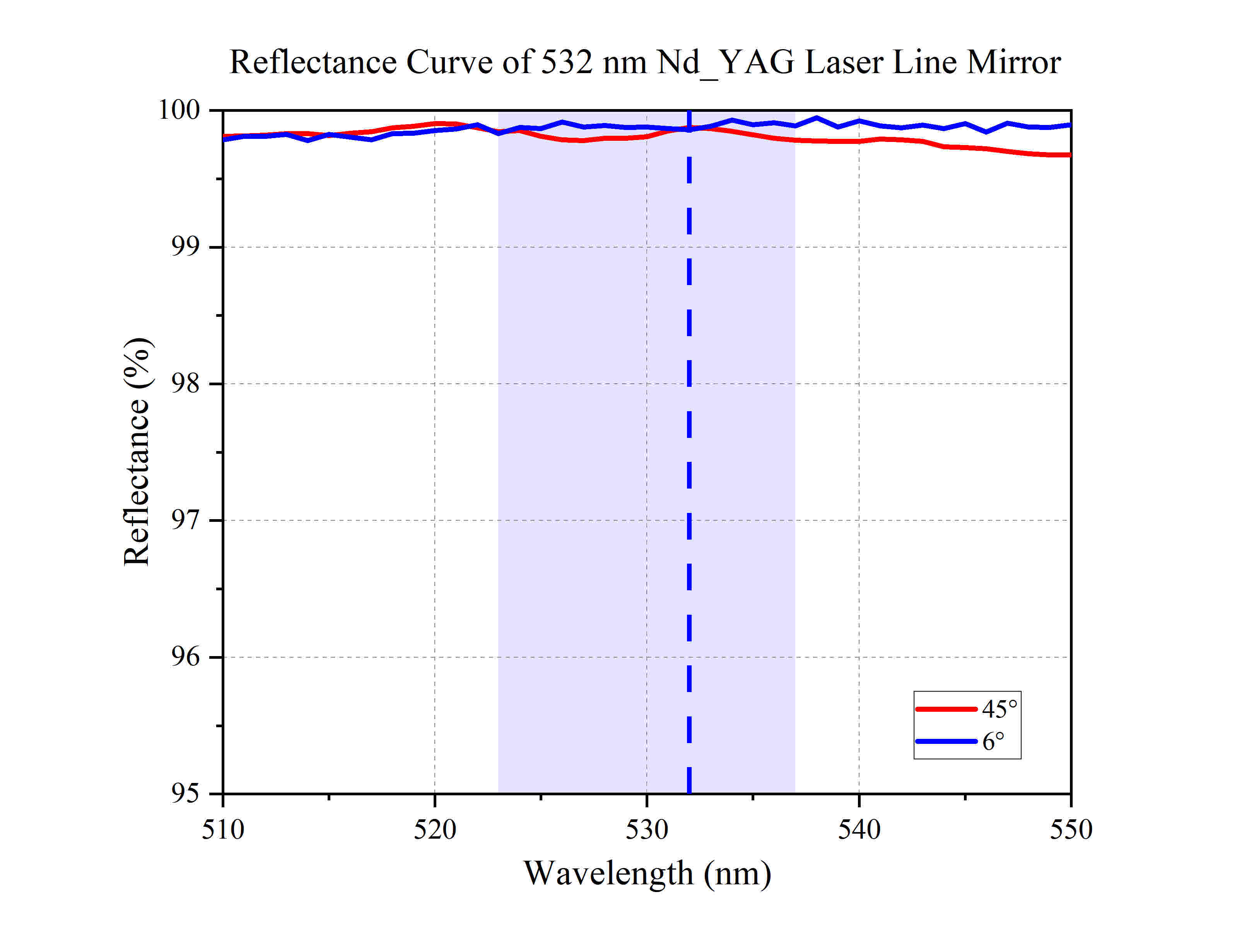

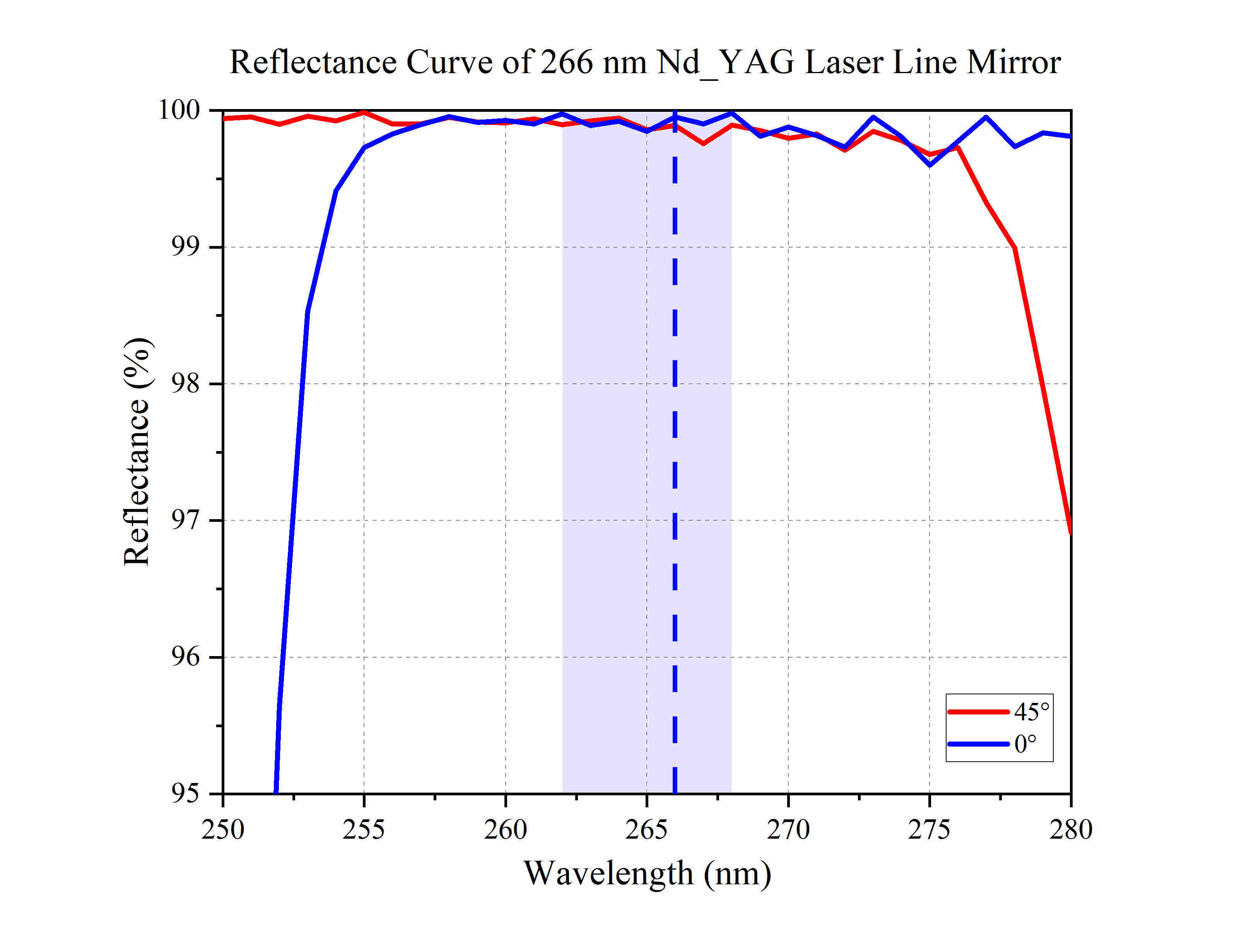

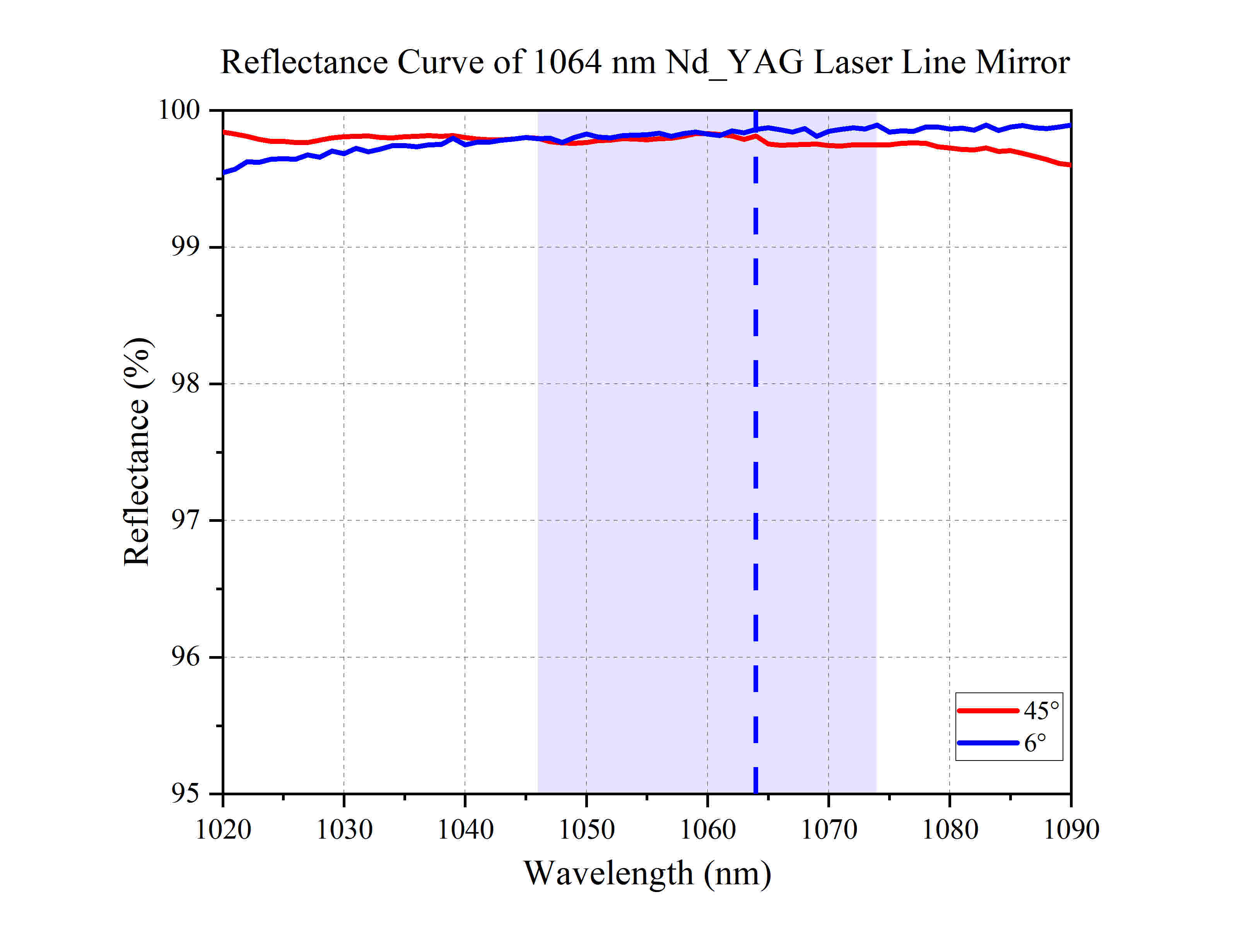

LBTEK Nd:YAG激光线反射镜采用了高纯度紫外熔融石英和超高激光诱导损伤阈值（LIDT）介质涂层制作，能够承受高能量脉冲且损伤阈值较高。LBTEK的Nd:YAG激光线反射镜设计用于Nd:YAG激光器的基频、二倍频、三倍频和四倍频。LBTEK Nd:YAG激光线反射镜的紫外熔融石英基底，具有更好的均匀性和更低的热膨胀系数，使其在温度波动时表现更好，并且对环境影响具有更好的耐受性。LBTEK高功率激光线反射镜的工作波长有262 nm-268 nm、349 nm-358 nm、523 nm-537 nm、1046 nm-1074 nm，入射角度0°到45°，S和P偏振光的反射率均达到99%以上。

示意图/演示视频

通用参数

光学元件材质紫外熔融石英	通光孔径 85%CA，90%CA
直径 12.7 mm，25.4 mm，50.8 mm	表面光洁度（划痕/麻点） 10/5
表面平整度（@633 nm） λ/10	表面平行度＜3 arcmin

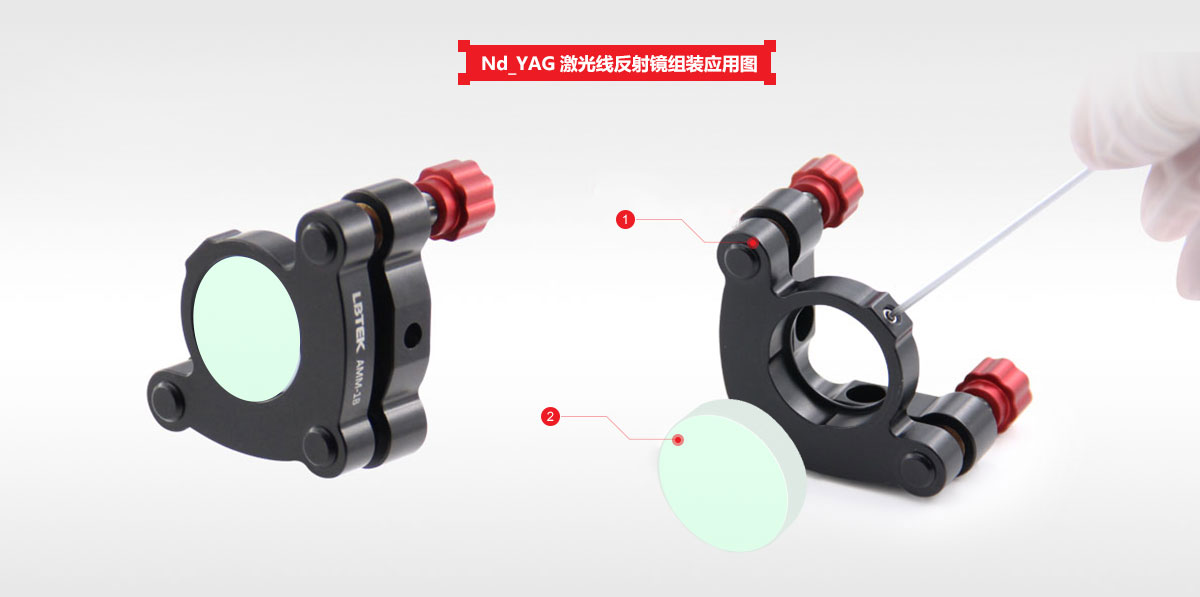

LBTEK O型反射镜组装图	① Ø12.7 mmO形反射镜架 AMM-05B×1	② Ø12.7 mmO形反射镜 NPM05-532-HP×1
	① Ø25.4 mmO形反射镜架 AMM-1B×1	② Ø25.4 mmO形反射镜 NPM10-532-HP×1
	① Ø50.8 mmO形反射镜架 AMM-2B×1	② Ø50.8 mmO形反射镜 NPM20-532-HP×1

Nd:YAG激光线反射镜

一、定义

将一系列介电常数有区别的介质周期性叠加在光学基材上，由于不同介电常数的叠加形成禁带，在禁带范围内的光不能传播。而且介质材料为非导体，光在传播过程中不会产生焦耳热，因此，介质膜对光无吸收，在禁带范围内光波只能反射，形成具有高反射率的介质膜反射镜。Nd:YAG激光线反射镜设计用于Nd:YAG激光器的基频、二倍频、三倍频和四倍频，其介质膜对S和P偏振光提供高反射率，并且具有高损伤阈值。

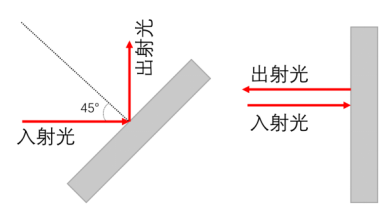

图1 介质膜反射镜光路示意图。

二、特点

高反射率，反射率＞99%；
材料不吸收；
高损伤阈值。

三、Nd:YAG激光线反射镜 VS 宽带介质膜反射镜 VS 金属膜反射镜

	Nd:YAG激光线反射镜	宽带介质膜反射镜	金属膜反射镜
反射率	＞99.5%@中心波长	＞99%	＞90%
工作波长	262 nm-268 nm、349 nm-358 nm、523 nm-537 nm、1046 nm-1074 nm	300 nm-750 nm、750 nm-1100 nm、1100 nm-1650 nm	250 nm-600 nm、450 nm-20 μm
材料吸收	无	无	有
入射角敏感度	高	高	低
损伤阈值	高	低	较低
硬度	高	高	低
成本	高	较高	低

姓名

手机

单位

邮箱

联系我

反馈产品

反馈类型

反馈内容

提交

历史反馈

{{item.user_name}}发布于{{item.create_time}}

产品型号	直径	工作波长	背面处理	单价	发货日期
NPM05-266-HP	12.7 mm	262 nm-268 nm	磨砂	￥771	当天	加入购物车
NPM05-266P-HP	12.7 mm	262 nm-268 nm	抛光	￥771	当天	加入购物车
NPM10-266-HP	25.4 mm	262 nm-268 nm	磨砂	￥1105	当天	加入购物车
NPM10-266P-HP	25.4 mm	262 nm-268 nm	抛光	￥1105	当天	加入购物车
NPM20-266-HP	50.8 mm	262 nm-268 nm	磨砂	￥1877	当天	加入购物车
NPM20-266P-HP	50.8 mm	262 nm-268 nm	抛光	￥1877	当天	加入购物车
NPM05-355-HP	12.7 mm	349 nm-358 nm	磨砂	￥771	当天	加入购物车
NPM10-355-HP	25.4 mm	349 nm-358 nm	磨砂	￥1105	当天	加入购物车
NPM20-355-HP	50.8 mm	349 nm-358 nm	磨砂	￥1877	当天	加入购物车
NPM05-532-HP	12.7 mm	523 nm-537 nm	磨砂	￥771	当天	加入购物车
NPM10-532-HP	25.4 mm	523 nm-537 nm	磨砂	￥1105	当天	加入购物车
NPM20-532-HP	50.8 mm	523 nm-537 nm	磨砂	￥1877	当天	加入购物车
NPM05-1064-HP	12.7 mm	1046 nm-1074 nm	磨砂	￥771	当天	加入购物车
NPM10-1064-HP	25.4 mm	1046 nm-1074 nm	磨砂	￥1105	当天	加入购物车
NPM20-1064-HP	50.8 mm	1046 nm-1074 nm	磨砂	￥1877	当天	加入购物车
