宽带偏振分束立方，增透膜：1200 nm-1600 nm—

产品说明

工作波长：1200 nm-1600 nm
消光比（Tp：Ts）：>1000:1
用途：分离P光和S光

LBTEK宽带偏振分束立方由两个直角棱镜构成，顶部带黑圆点的棱镜表示其斜面镀有介质偏振分光膜，电介质分光膜可以反射S偏振光和透过P偏振光。立方体四周都可以作为入射面且分离出P偏振光和S偏振光，为达到最佳偏振性能，建议入射光从镀有偏振分光膜的棱镜的直角边入射。 LBTEK选择使用N-SF1材料制作多种尺寸的偏振分束立方，提供420 nm-680 nm、620 nm-1000 nm、900 nm-1300 nm和1200 nm-1600 nm四种增透膜可选。我们的光学元件均精细加工，严格管控质量，保证LBTEK以合理的价格为用户提供高质量的光学产品。

示意图/演示视频

通用参数

光学元件材质 N-SF1	工作波长 1200 nm-1600 nm

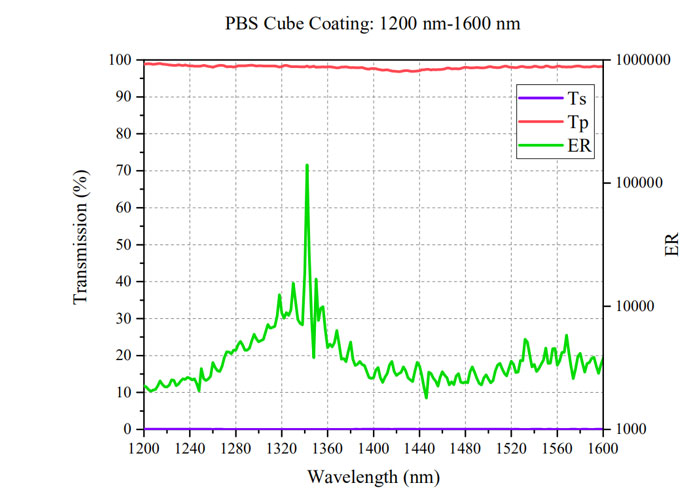

表面平整度（@633 nm） λ/4	镀膜增透膜：Ravg<0.5% (6°入射角)；分光膜： Tp>90%， Rs>99.5%
消光比（Tp:Ts） >1000:1	表面光洁度（划痕/麻点） 40/20
出射角度透射：0〫± 5 arcmin；反射：90〫± 5 arcmin；

偏振分束立方

一、定义

两个直角棱镜胶合而成，其中一个棱镜斜面上镀有偏振分光膜（黑点表示该棱镜有分光膜），一束偏振光垂直入射偏振分束立方后（如图1所示），传输到偏振分光膜时，光束分为两束，一束S偏振光反射，一束P偏振光透射。

图1 偏振分束立方光路示意图。

二、特点

1、表面低反射率；

2、工作波长：420 nm- 680 nm、620 nm- 1000 nm、900 nm-1300 nm、1200 nm- 1600 nm及单波长；

3、高消光比；

4、边长尺寸：5 mm、10 mm、12.7 mm、20 mm、25.4 mm。

三、说明

LBTEK偏振分束立方，一个棱镜上镀有偏振介质分光膜，这种分光膜为非导体，光在传播过程中不会产生焦耳热，介质膜对光无吸收。建议光束垂直入射到偏振分束立方，其他角度入射消光比会有明显变化。由于棱镜结构为三角形，光束入射后反射光不会有干涉现象，相比平板偏振分束镜能明显减小鬼影。

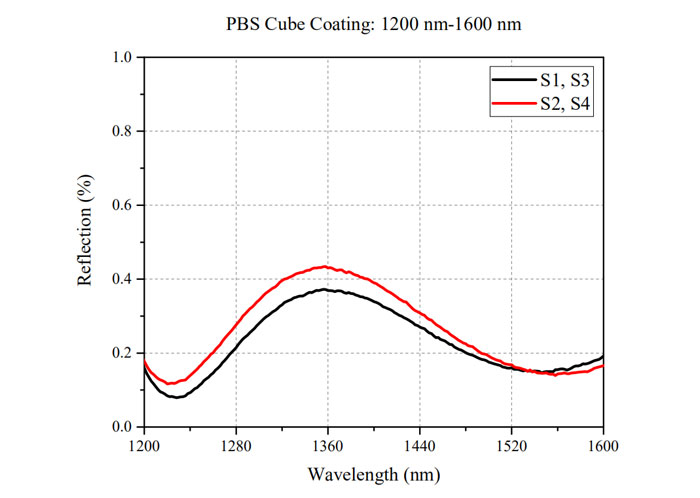

LBTEK偏振分束立方有4个入射面（S1、S2、S3、S4）均可镀增透膜，降低光在表面传输的反射率，提高传输的透射率。

LBTEK选择使用B-BK7材料制作多种尺寸偏振分束器。所有光学元件精细加工，严格管控质量。保证以合理的价格为用户提供高质量的光学产品。

四、增透膜

增透膜是一种硬质耐热的氧化膜，光学器件镀膜后在特定波长范围内的反射可以做到最小，通常要求镀膜的厚度必须是设计波长的1/4奇数倍，这种设计使得相邻两个反射面的反射光束之间有一个半波长的路径差，从而减小反射的影响。LBTEK公司常用的增透膜材料为氟化镁（n=1.38），也可以定制镀其他增透膜材料。

光学系统在没镀膜的情况下，每个光学表面由于反射会有大约4%（反射率：,n为材料的折射率,1为空气折射率）的光能量的损失，透过率=。一个光学系统中，若有N个透镜未镀膜，损失的光能量为（1-0.96^(Nx2)）x100%，如果在每个光学器件表面镀增透膜（N-BK7基材400 nm-700 nm平均反射率小于0.4%，700 nm-1100 nm平均反射率小于0.3%，1100 nm-1650 nm平均反射率小于0.6%），采用镀C膜（1100 nm-1650 nm）的N个透镜，光经过N个镀C膜的透镜后，光能量损失为：（1-0.996^(Nx2)）X100%，若一个光路系统用了4个透镜，未镀膜透镜损失的光能量为：27.9%，而经过C膜后光能量损失小于3.2%，因此，镀增透膜能够明显提高透射率，降低光经过透镜表面产生的光能量损失。

LBTEK 16 mm同轴分束立方可以兼容16 mm同轴系统	① 16 mm同轴安装板CP1605×1	② 16 mm同轴分束立方MBS1319-A×1
	③ Ø4 mm同轴接杆MOP16-50×4	④ Ø12.7 mm不锈钢光学接杆OP-75×1
	⑤ 底座式Ø12.7 mm接杆支架PH-75B×1

LBTEK 已安装的分束立方可以配合Ø12.7 mm透镜套筒一起使用	① 透镜套筒SM05-8A×1	② 16 mm同轴分束立方MPBS631×1
LBTEK 已安装的分束立方可以配合Ø12.7 mm透镜套筒一起使用	③ Ø12.7 mm不锈钢光学接杆OP-75×1	④ 底座式Ø12.7 mm接杆支架PH-75B×1

LBTEK 30 mm同轴分束立方可以兼容30 mm同轴系统

① 30 mm同轴分束立方MPBS641×1

② Ø6 mm同轴系统安装接杆MOP-40×4

LBTEK 已安装的分束立方可以配合Ø25.4 mm透镜套筒一起使用

① 30 mm同轴分束立方MPBS641×1

② 透镜套筒SM1-25A×1

LBTEK 分束立方安装座可以直接安装25.4 mm分束立方，其他尺寸可搭配分束立方转接件一起安装于同轴立方体中

① 分束立方安装座CM-3×1

② 分束立方转接件CC-5×1

（25.4 mm分束立方可不用转接件）

③ 未安装的分束立方PBS601×1

分束器选型指南

分束器类型	工作波长范围	消光比/分光比	透过率	基底材质	透射波前差	尺寸
沃拉斯顿晶体偏振棱镜	200 nm-1.1 μm	100000:1	Tp＞70%	α-BBO	λ/4	通光孔径Ø10 mm（SM1螺纹外壳）
沃拉斯顿晶体偏振棱镜	350 nm-2.3 μm	10000:1	Tp=50%-90%	方解石
洛匈晶体偏振棱镜	190 nm-3.5 μm	100000:1	Tp=45%-82%	α-BBO
光束分离器	350 nm-2.3 μm	10000:1	Tp=50%-90%	方解石	/	10.0 mm×10.0 mm
非偏振平板分束镜	400 nm-700 nm	10:90	90%	紫外熔融石英	λ/2、λ/6	Ø25.4 mm、25.0 mm×36.0 mm
		30:70	70%	紫外熔融石英	λ/2、λ/6	Ø25.4 mm、25.0 mm×36.0 mm
		50:50	50%	紫外熔融石英	λ/2、λ/6	Ø25.4 mm、25.0 mm×36.0 mm
		70:30	30%	紫外熔融石英	λ/2、λ/6	Ø25.4 mm、25.0 mm×36.0 mm
		90:10	10%	紫外熔融石英	λ/2、λ/6	Ø25.4 mm、25.0 mm×36.0 mm
	700 nm-1100 nm	10:90	90%	紫外熔融石英	λ/2、λ/6	Ø25.4 mm、25.0 mm×36.0 mm
		30:70	70%	紫外熔融石英	λ/2、λ/6	Ø25.4 mm、25.0 mm×36.0 mm
		50:50	50%	紫外熔融石英	λ/2、λ/6	Ø25.4 mm、25.0 mm×36.0 mm
		70:30	30%	紫外熔融石英	λ/2、λ/6	Ø25.4 mm、25.0 mm×36.0 mm
		90:10	10%	紫外熔融石英	λ/2、λ/6	Ø25.4 mm、25.0 mm×36.0 mm
	1100 nm-1650 nm	10:90	90%	紫外熔融石英	λ/2、λ/6	Ø25.4 mm、25.0 mm×36.0 mm
		30:70	70%	紫外熔融石英	λ/2、λ/6	Ø25.4 mm、25.0 mm×36.0 mm
		50:50	50%	紫外熔融石英	λ/2、λ/6	Ø25.4 mm、25.0 mm×36.0 mm
		70:30	30%	紫外熔融石英	λ/2、λ/6	Ø25.4 mm、25.0 mm×36.0 mm
		90:10	10%	紫外熔融石英	λ/2、λ/6	Ø25.4 mm、25.0 mm×36.0 mm
偏振平板分束镜	405 nm	10000:1	Tp＞93%	紫外熔融石英	λ/2、λ/8	Ø25.4 mm、25.0 mm×36.0 mm
	488 nm	10000:1	Tp＞93%	紫外熔融石英	λ/2、λ/8	Ø25.4 mm、25.0 mm×36.0 mm
	532 nm	10000:1	Tp＞93%	紫外熔融石英	λ/2、λ/8	Ø25.4 mm、25.0 mm×36.0 mm
	780 nm	10000:1	Tp＞93%	紫外熔融石英	λ/2、λ/8	Ø25.4 mm、25.0 mm×36.0 mm
	808 nm	10000:1	Tp＞93%	紫外熔融石英	λ/2、λ/8	Ø25.4 mm、25.0 mm×36.0 mm
	1030 nm	10000:1	Tp＞96%	紫外熔融石英	λ/2、λ/8	Ø25.4 mm、25.0 mm×36.0 mm
	1064 nm	10000:1	Tp＞93%	紫外熔融石英	λ/2、λ/8	Ø25.4 mm、25.0 mm×36.0 mm
	1310 nm	10000:1	Tp＞96%	紫外熔融石英	λ/2、λ/8	Ø25.4 mm、25.0 mm×36.0 mm
	1550 nm	10000:1	Tp＞96%	紫外熔融石英	λ/2、λ/8	Ø25.4 mm、25.0 mm×36.0 mm
10:90（R:T）非偏振分束立方	400 nm-700 nm	10:90	90%	N-BK7	λ/4	L=5.0 mm、10.0 mm、12.7 mm、20.0 mm、25.4 mm
	700 nm-1100 nm			N-BK7	λ/4	L=5.0 mm、10.0 mm、12.7 mm、20.0 mm、25.4 mm
	1100 nm-1600 nm			N-BK7	λ/4	L=5.0 mm、10.0 mm、12.7 mm、20.0 mm、25.4 mm
30:70（R:T）非偏振分束立方	400 nm-700 nm	30:70	70%	N-BK7	λ/4	L=5.0 mm、10.0 mm、12.7 mm、20.0 mm、25.4 mm
	700 nm-1100 nm			N-BK7	λ/4	L=5.0 mm、10.0 mm、12.7 mm、20.0 mm、25.4 mm
	1100 nm-1600 nm			N-BK7	λ/4	L=5.0 mm、10.0 mm、12.7 mm、20.0 mm、25.4 mm
50:50（R:T）非偏振分束立方	400 nm-700 nm	50:50	50%	N-BK7	λ/4	L=5.0 mm、10.0 mm、12.7 mm、20.0 mm、25.4 mm
	700 nm-1100 nm			N-BK7	λ/4	L=5.0 mm、10.0 mm、12.7 mm、20.0 mm、25.4 mm
	1100 nm-1600 nm			N-BK7	λ/4	L=5.0 mm、10.0 mm、12.7 mm、20.0 mm、25.4 mm
70:30（R:T）非偏振分束立方	400 nm-700 nm	70:30	30%	N-BK7	λ/4	L=5.0 mm、10.0 mm、12.7 mm、20.0 mm、25.4 mm
	700 nm-1100 nm			N-BK7	λ/4	L=5.0 mm、10.0 mm、12.7 mm、20.0 mm、25.4 mm
	1100 nm-1600 nm			N-BK7	λ/4	L=5.0 mm、10.0 mm、12.7 mm、20.0 mm、25.4 mm
90:10（R:T）非偏振分束立方	400 nm-700 nm	90:10	10%	N-BK7	λ/4	L=5.0 mm、10.0 mm、12.7 mm、20.0 mm、25.4 mm
	700 nm-1100 nm			N-BK7	λ/4	L=5.0 mm、10.0 mm、12.7 mm、20.0 mm、25.4 mm
	1100 nm-1600 nm			N-BK7	λ/4	L=5.0 mm、10.0 mm、12.7 mm、20.0 mm、25.4 mm
激光线偏振分束立方	405 nm	Tp:Ts＞3000:1	Tp＞95%	紫外熔融石英	λ/4	L=12.7 mm、25.4 mm,30 mm同轴立方体外壳
	532 nm
	633 nm
	780 nm
	808 nm
	830 nm
	850 nm
	1030 nm
	1064 nm
	1550 nm
高功率激光线偏振分束立方	266 nm	Tp:Ts＞2000:1	Tp＞97%	紫外熔融石英	λ/4	L=12.7 mm、25.4 mm,30 mm同轴立方体外壳
	355 nm
	405 nm
	460 nm
	532 nm
	633 nm
	780 nm
	808 nm
	830 nm
	850 nm
	1030 nm
	1064 nm
	1550 nm
宽带偏振分束立方	420 nm-680 nm	Tp:Ts＞10000:1	Tp＞90%	N-SF1	λ/4	L=5.0 mm、10.0 mm、12.7 mm、20.0 mm、25.4 mm、50.8 mm,16 mm同轴立方体外壳、30 mm同轴立方体外壳
	620 nm-1000 nm
	900 nm-1300 nm
	1200 nm-1600 nm
偏振平板分束镜	405 nm	Tp:Ts＞10000:1	Tp＞93%	紫外熔融石英	λ/2、λ/4	Ø25.4 mm、25.0 mm×36.0 mm
	532 nm
	780 nm
	808 nm
	1030 nm
	1064 nm
	1310 nm
	1550 nm

偏振分束立方体应用案例

1. 可调偏振分束器

可调偏振分束器可以实现线偏振光束透射强度的连续改变，线偏光先经过旋转安装架安装的半波片，再通过偏振分束立方，透射P光，反射S光。连续旋转半波片，会改变线偏光的偏振方向，即P光和S光的分量大小，从而实现连续调节分光比。详情可见LBTEK的可调偏振分束器。

图1 可调偏振分束器示意图

2. 光隔离器

自由空间隔离器是一种偏振相关隔离器，由输入偏振光学元件（常使用偏振分束立方用于起偏）、法拉第旋光器以及输出偏振光学元件三部分构成。其中输入与输出偏振光学元件的透振夹角为45°，当一束光正向进入时，入射偏振光学元件作为起偏器生成线偏振光进入法拉第旋光器，法拉第旋光器使线偏振光旋转45°，最终光线完全通过输出偏振光学元件。当一束光反向进入时，法拉第旋光器继续旋转光的偏振方向，旋转方向与光正向进入相同，此时光的偏振方向相对入射光旋转90°，与输入偏振光学元件的透振方向垂直，因此LBTEK自由空间隔离器是一种只允许光以单一方向传输的无源磁光器件。详情可见LBTEK的自由空间隔离器。

图2 自由空间隔离器示意图

姓名

手机

单位

邮箱

联系我

反馈产品

反馈类型

反馈内容

提交

历史反馈

{{item.user_name}}发布于{{item.create_time}}

宽带偏振分束立方，增透膜：1200 nm-1600 nm，16 mm同轴立方体安装座

工作波长：1200 nm-1600 nm
消光比（Tp:Ts）：＞1000:1
侧面M3螺纹孔，兼容16 mm同轴系统
侧面4个SM05内螺纹，兼容SM05透镜套筒安装

LBTEK将20.0 mm偏振分束立方安装在兼容16 mm同轴系统的立方体外壳中，顶部刻线方向标识光路走向，该外壳侧面提供了M3螺纹孔，可以通过Ø4 mm同轴系统安装接杆与16 mm同轴系统兼容。另外，该外壳侧面还提供了4个SM05内螺纹端口，可以同时跟12.7 mm透镜套筒兼容。并且同轴立方体底部还有M4螺纹孔，可用于安装接杆。

LBTEK 16 mm同轴分束立方体可以直接用接杆连接固定，并且外壳表面刻有光路示意图，方便用户使用

	产品型号	尺寸	光学元件材质	通光孔径	单价	对比	发货日期
	MPBS634	20.0 mm×20.0 mm×20.0 mm	N-SF1	＞80% CA	￥1834		3周		加入购物车

宽带偏振分束立方，增透膜：1200 nm-1600 nm，30 mm同轴立方体安装座

消光比（Tp:Ts）：>1000:1
侧面M3螺纹孔，兼容30 mm同轴系统
侧面4个SM1内螺纹，兼容SM1透镜套筒安装
工作波长：1200 nm-1600 nm

LBTEK 将25.4 mm偏振分束立方安装在兼容30 mm同轴系统的立方体外壳中，顶部刻线方向标识光路走向，该外壳侧面提供了M3螺纹孔，可以跟30 mm同轴系统兼容。另外，该外壳侧面还提供了4个SM1内螺纹端口，可以同时跟25.4 mm透镜套筒兼容。并且同轴立方体底部还有M4螺纹孔，可用于安装接杆。

LBTEK 30 mm同轴分束立方体可以直接用接杆连接固定，并且外壳表面刻有光路示意图，方便用户使用

	产品型号	尺寸	光学元件材质	通光孔径	单价	对比	发货日期
	MPBS644	25.4 mm×25.4 mm×25.4 mm	N-SF1	80% CA	￥2036		当天		加入购物车

宽带偏振分束立方，增透膜：1200 nm-1600 nm，未安装

5 mm、10 mm、12.7 mm、20 mm和25.4 mm五种尺寸立方体可选
消光比（Tp:Ts）：>1000:1
未安装同轴立方体外壳
工作波长：1200 nm-1600 nm

LBTEK提供5 mm、10 mm、12.7 mm、20 mm和25.4 mm五种尺寸的偏振分束立方，其中25.4 mm分束立方已安装于同轴立方体外壳中，方便用户直接使用。立方体四周都可以作为入射面且分离出P偏振光和S偏振光，为达到最佳偏振性能，建议入射光从镀有偏振分光膜的棱镜的直角边入射，透过P光，反射S光。

LBTEK同轴立方体常用于安装分束立方

产品型号	尺寸	光学元件材质	通光孔径	单价	发货日期
PBS604	5.0 mm×5.0 mm×5.0 mm	N-SF1	70% CA	￥1263	当天	加入购物车
PBS614	10.0 mm×10.0 mm×10.0 mm	N-SF1	80% CA	￥1379	当天	加入购物车
PBS624	12.7 mm×12.7 mm×12.7 mm	N-SF1	80% CA	￥1419	当天	加入购物车
PBS634	20.0 mm×20.0 mm×20.0 mm	N-SF1	80% CA	￥1514	当天	加入购物车
PBS654	50.8 mm×50.8 mm×50.8 mm	N-SF1	80% CA	￥5948	当天	加入购物车
PBS644	25.4 mm×25.4 mm×25.4 mm	N-SF1	>80% CA	￥1616	当天	加入购物车
