• 主体材质：303不锈钢
• 多个端口进行输入或输出
• 多种尺寸可选

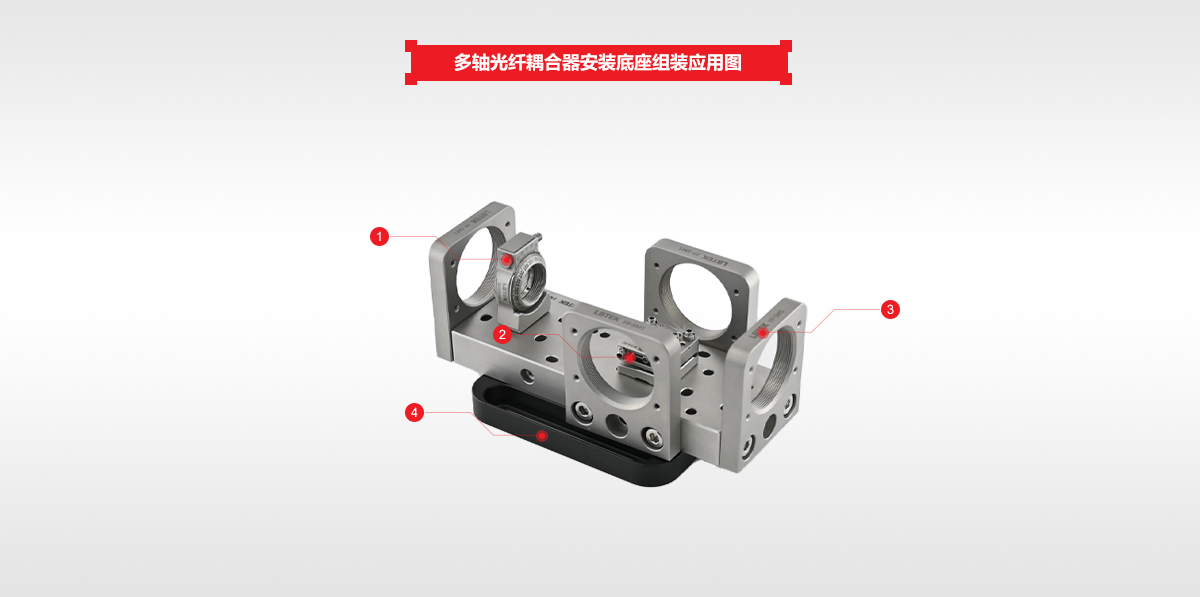

LBTEK 多轴光纤耦合器安装底座，用于安装光纤耦合器，搭建微型光纤系统，提供具体长期稳定性和耦合效率的光学回路。可配合光纤耦合器壁板使用如FP-SM1、FP-SM05等，搭建多个输入输出端口，中间设置有多组安装孔位用于安装五轴光纤耦合光学元件安装座如BFT4-5C、BFR05A等，其中中间的安装孔位未布置紧定螺钉的通过UV胶对光学元件安装座进行固定；每个安装底座均带有M6安装孔槽用于安装在光学平台或面包板上。

• 一个输入和输出端口的系统
• 5组安装孔位
• 附带2个光纤耦合器安装壁板
• 侧面附带M2.5螺纹锁定孔

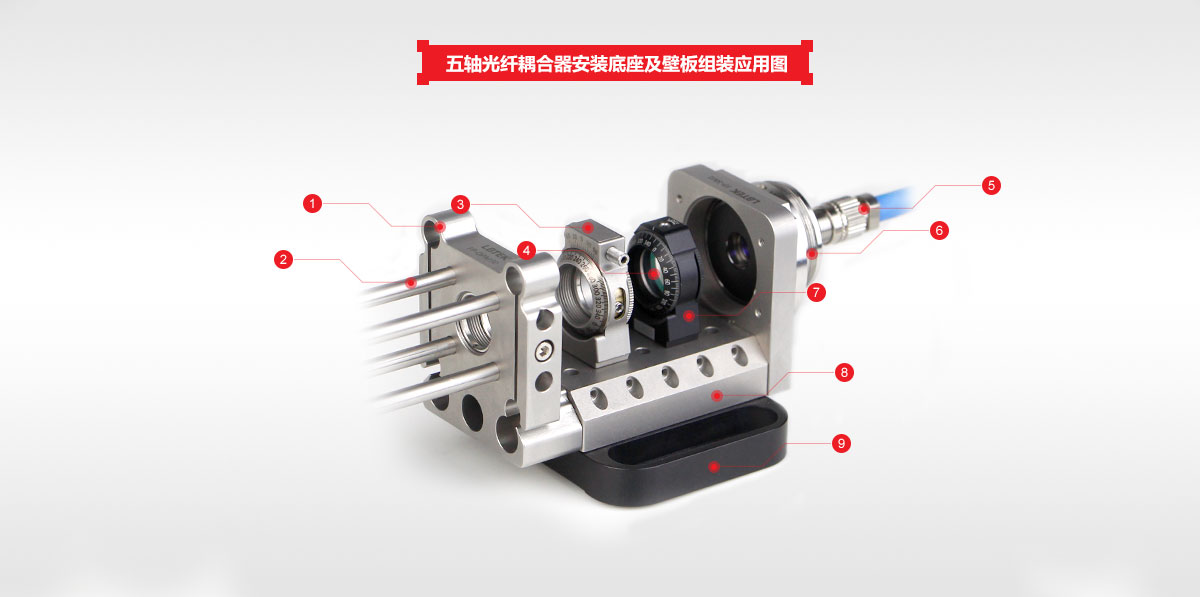

LBTEK 光纤耦合器安装底座，用于安装光纤耦合器，搭建微型光纤系统，提供具体长期稳定性和耦合效率的光学回路。两个壁板均含有4个M2螺纹孔，可与光纤耦合器螺纹连接，附带一个SM1内螺纹孔，兼容我们的Ø25.4 mm透镜套筒和其它的SM1螺纹组件。底板两边带两个M6沉头槽，可用M6圆柱头内六角螺钉将底板平行锁紧在光学平台或面包板上，底面带M6螺纹孔，可与接杆连接。购买附送2个M6圆柱头内六角螺钉和平垫。

• 材质：303不锈钢
• 表面处理：喷砂+钝化
• 附送一个SM1R卡环
• M2螺纹孔用于安装光纤耦合器

LBTEK 光纤耦合器安装壁板，可以用两个附带的M4螺钉安装在光纤耦合器安装底座的侧面，4个M2螺纹孔可与光纤耦合器螺纹连接，附带一个SM1内螺纹孔，兼容我们的Ø25.4 mm透镜套筒和其它的SM1螺纹组件。购买附送一个SM1卡环。

• 安装于五轴光纤耦合器安装座端面
• FP-OPM30兼容16 mm和30 mm同轴
• FP-SM05兼容16 mm同轴
• 中心均为SM05螺纹，安装SM05套筒

LBTEK 光纤耦合器壁板用于将光纤耦合系统和同轴系统组合起来。它们可通过两个附带的M4圆柱头螺钉安装到光纤耦合器安装座端面。FP-OPM30兼容16 mm和30 mm同轴系统，其中16 mm同轴孔通过紧定螺钉锁紧，30 mm同轴通过圆柱头螺钉挠性锁紧，均使用2 mm六角扳手。FP-SM05带有4个M3螺纹孔，用于安装16 mm同轴系统。两者中心均为SM05螺纹孔，可以安装SM05套筒，其中FP-OPM30附带2个SM05RS卡环，FP-SM05附送1个SM05RS卡环。
组合光纤耦合系统与同轴系统时，请确保光纤耦合系统得到合理的支撑，以防止同轴杆受到过大的扭力。如果同轴系统足够低，那么光纤耦合系统安装座可直接安装在光学平台上。如果同轴系统高过光学平台较多，可通过M4或M6螺纹孔用OP1-XXB系列接杆来支撑光纤耦合器安装座。

• 带有四个M2螺孔，用来固定五轴光纤耦合器
• 兼容30 mm同轴系统
• 中心带SM1螺纹，附送一个SM1R卡环

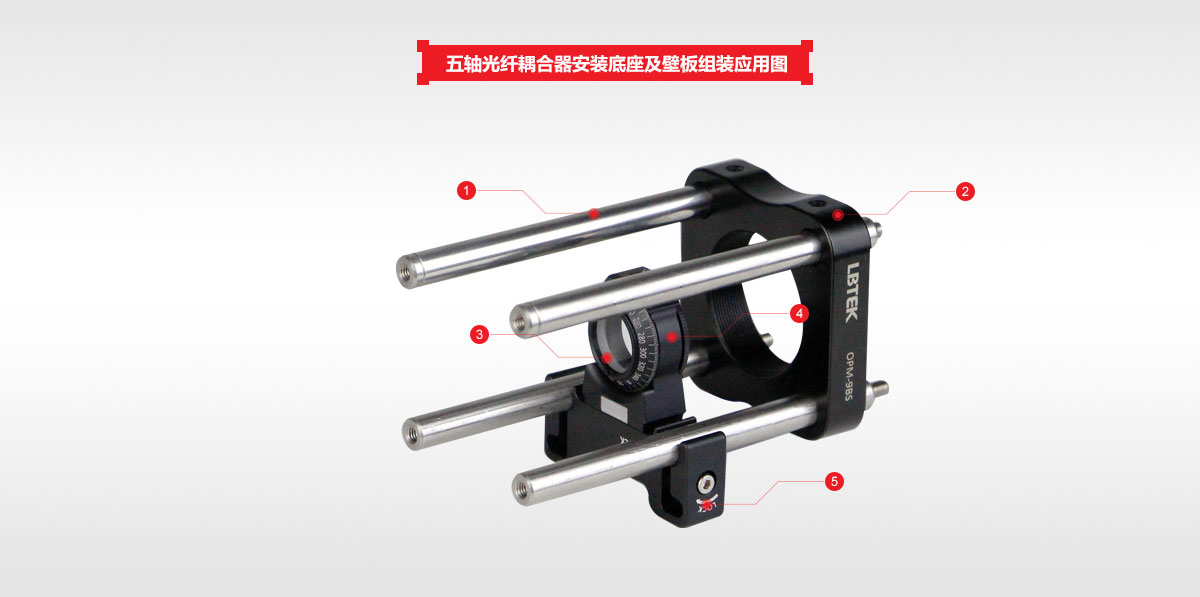

LBTEK 30 mm挠性同轴安装板FOPM-9B设计用来在30 mm同轴系统中对五轴光纤耦合器居中。直径6 mm接杆可以插入到转接件附带的四个同轴孔中，如右图所示。此外，转接件还附带必需的四个M2内六角螺钉，用来将五轴光纤耦合器固定到转接件上。其同轴板具有SM1内螺纹，使其能够用于我们的透镜套筒系列产品。

• 将五轴光纤耦合器配件安装至30 mm同轴系统
• 快拆式挠性机构
• 底部带有M4螺纹通孔，可安装至OP-XX系列接杆

LBTEK 30 mm同轴系统转接件BFOPM-30用于光纤耦合组件，可实现将我们的五轴光纤耦合配件系列产品与30 mm笼式系统进行整合。它包含两个销孔，可以将我们的光纤耦合配件中的光学元件安装座安装至两个销孔中，通过1.5 mm六角扳手进行锁紧。该安装座包含两个卡入式挠性夹具，用于安装我们的Ø6 mm笼杆，它们可用一个1.5 mm六角扳手锁定。同轴孔为卡入式设计，可以轻松插入和移除组件，无需拆开整个同轴系统。当该安装座使用于同轴系统中，同轴系统通过FP-OPM30同轴板附接到耦合系统时，所有光学组件的光束高度相同均为14.3 mm。BFOPM-30安装座底部的一个M4螺孔可用于将其固定到一根OP-XX系列接杆。请注意，该笼式系统安装座无法与垂直于光轴方向上宽度大于19 mm的光纤耦合器配件配合使用。

• 前面板上带有四个M2螺孔，用来固定五轴光纤耦合器
• 前面板中心带SM1螺纹
• 底座带有8-32/M4螺纹以及M6沉头孔

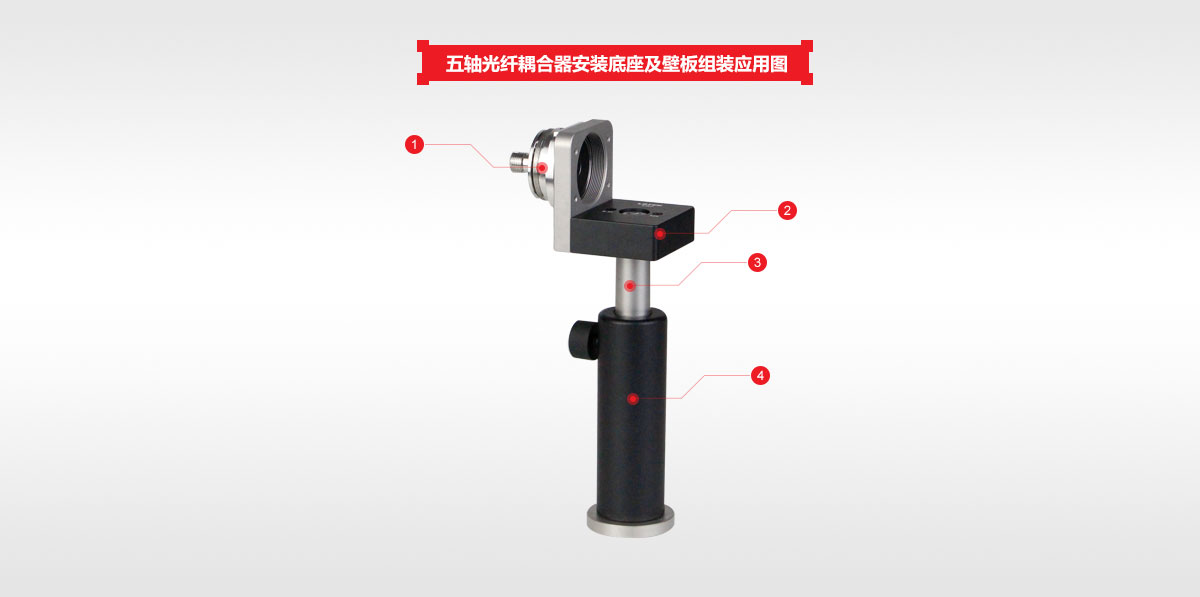

LBTEK L形支架安装座前面板具有四个M2螺孔，用于将一个五轴光纤耦合器固定到前面板上，如右图所示。L形支架安装座的底部具有8-32、M4螺孔，以及用于M6螺钉的沉头孔，可以安装到光学平台、面包板以及接杆上。

• 通过M3四个螺纹孔或紧定螺钉安装到激光器上
• 中心通孔具有C-Mount系列螺纹
• 附带M3和M2螺钉

LBTEK 氦氖激光器转接件可以让五轴光纤耦合器直接安装到LGK系列氦氖激光器和HNL-2-RP氦氖激光器的前面板上。HNLA1转接件带有四个M2螺纹孔和4个M3腰槽，并附带必需的M2和M3螺钉，可以通过M3螺钉安装到氦氖激光器主体上，同时通过M2螺钉将五轴光纤耦合器安装。HNLA2转接件带有四个M2螺纹孔和侧边四个M4螺纹孔，通过侧边附带4个紧定螺钉安装到HNL-2-RP氦氖激光器上，通过M2螺钉将五轴光纤耦合器安装。转接件中心还有C-Mount系列螺纹，可以用于一些激光器安装。

• 将五轴光纤耦合配件转接至OP-XX接杆上
• 通过销孔和M4螺纹将耦合配件与OP-XX接杆进行连接
• M3螺钉进行锁紧（附送1.5 mm六角扳手）

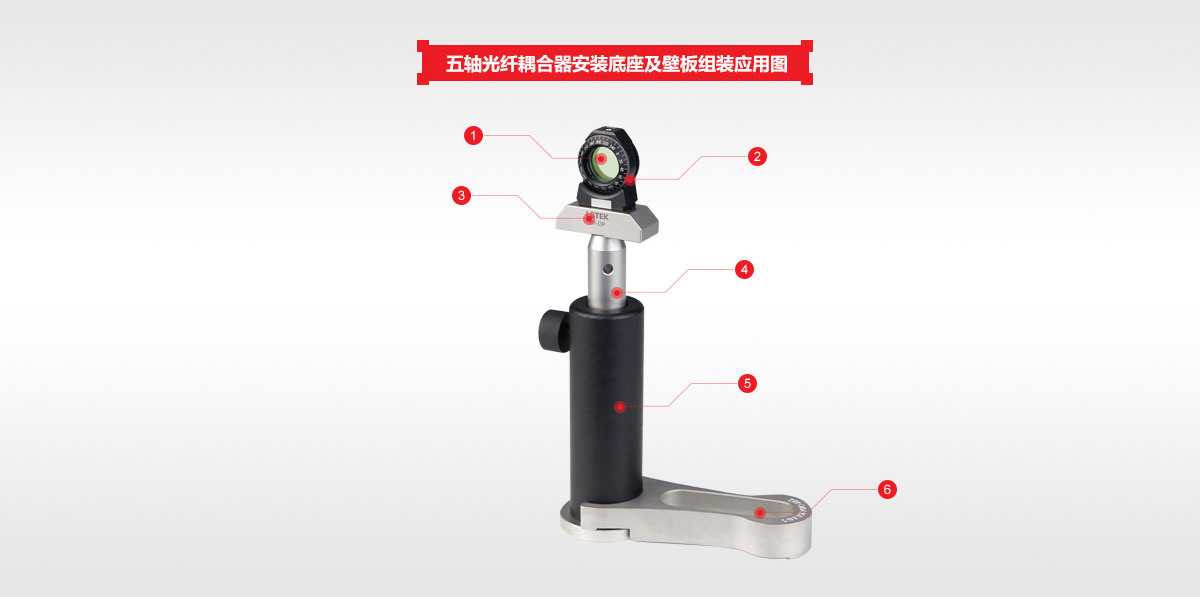

LBTEK 接杆转接件可以用来将五轴光纤耦合器配件安装到OP-XX系列接杆上。BF-OP可以通过转接件中心M4螺孔安装到OP-XX系列接杆上。从而将耦合配件安装到接杆上实现自由空间应用。侧边带M3螺钉，通过1.5 mm六角扳手对安装组件进行锁紧。

• 安装外径22 mm自由空间隔离器
• M4胶头螺钉锁紧

LBTEK 自由空间隔离器安装座可以让自由空间隔离器转接至五轴光纤耦合系统中，使用2 mm六角扳手通过M4胶头螺钉锁紧，使光轴与隔离器对准。底部带有两个直径3.175圆柱销可以安装于我们的五轴光纤耦合器安装座中。
