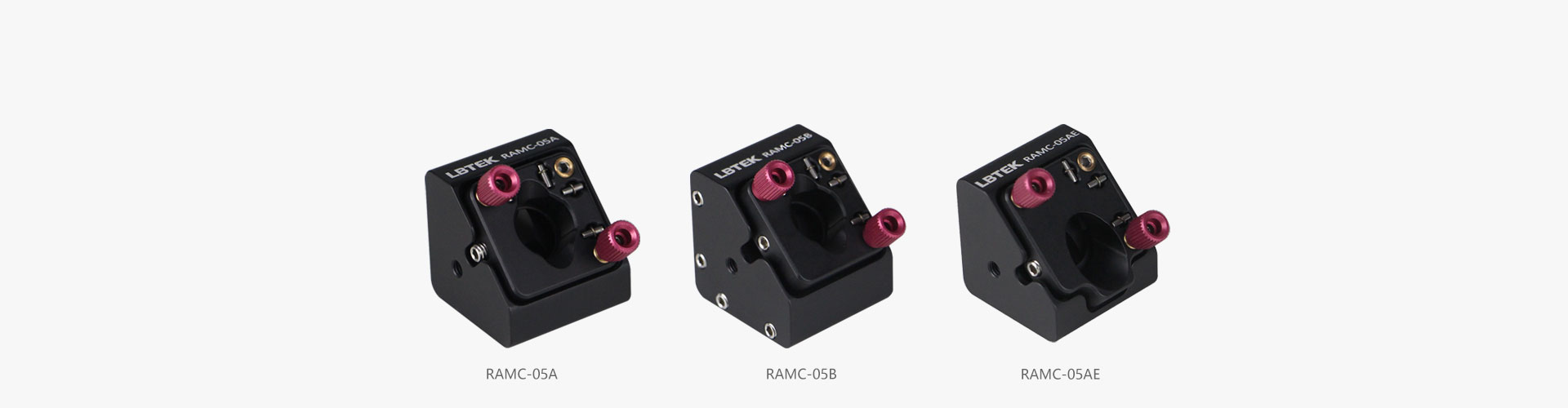

• 安装直径Ø12.7 mm最小厚度3 mm光学元件
• 提供±4º的俯仰和倾斜调节、±1 mm线性位移调节
• 兼容16 mm同轴系统，入射/出射端面螺纹孔和光壁孔可选

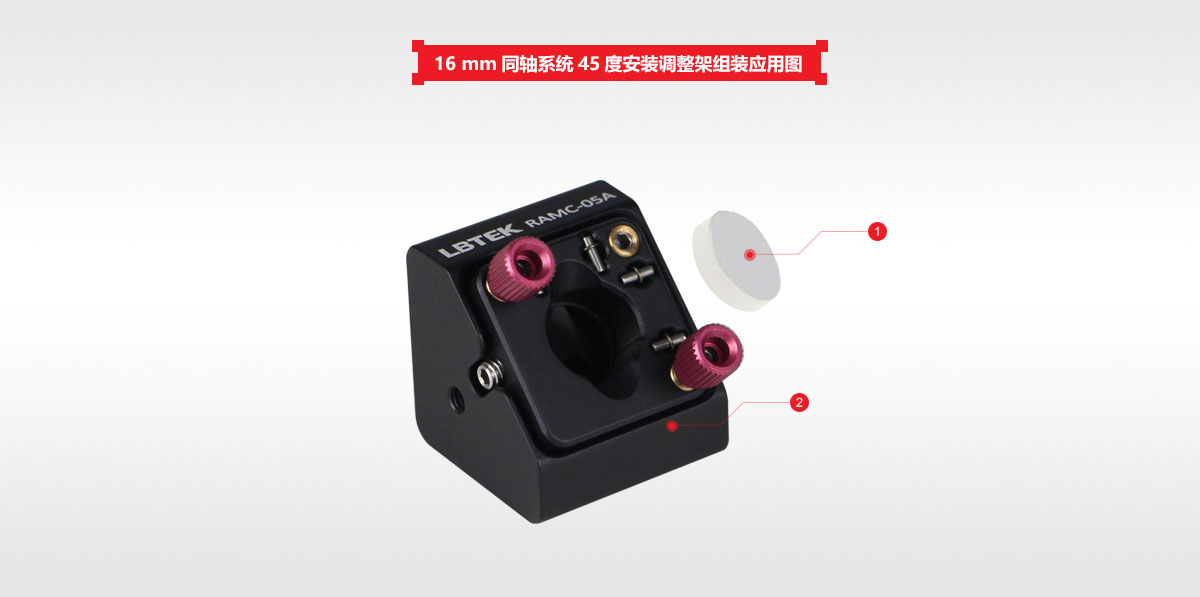

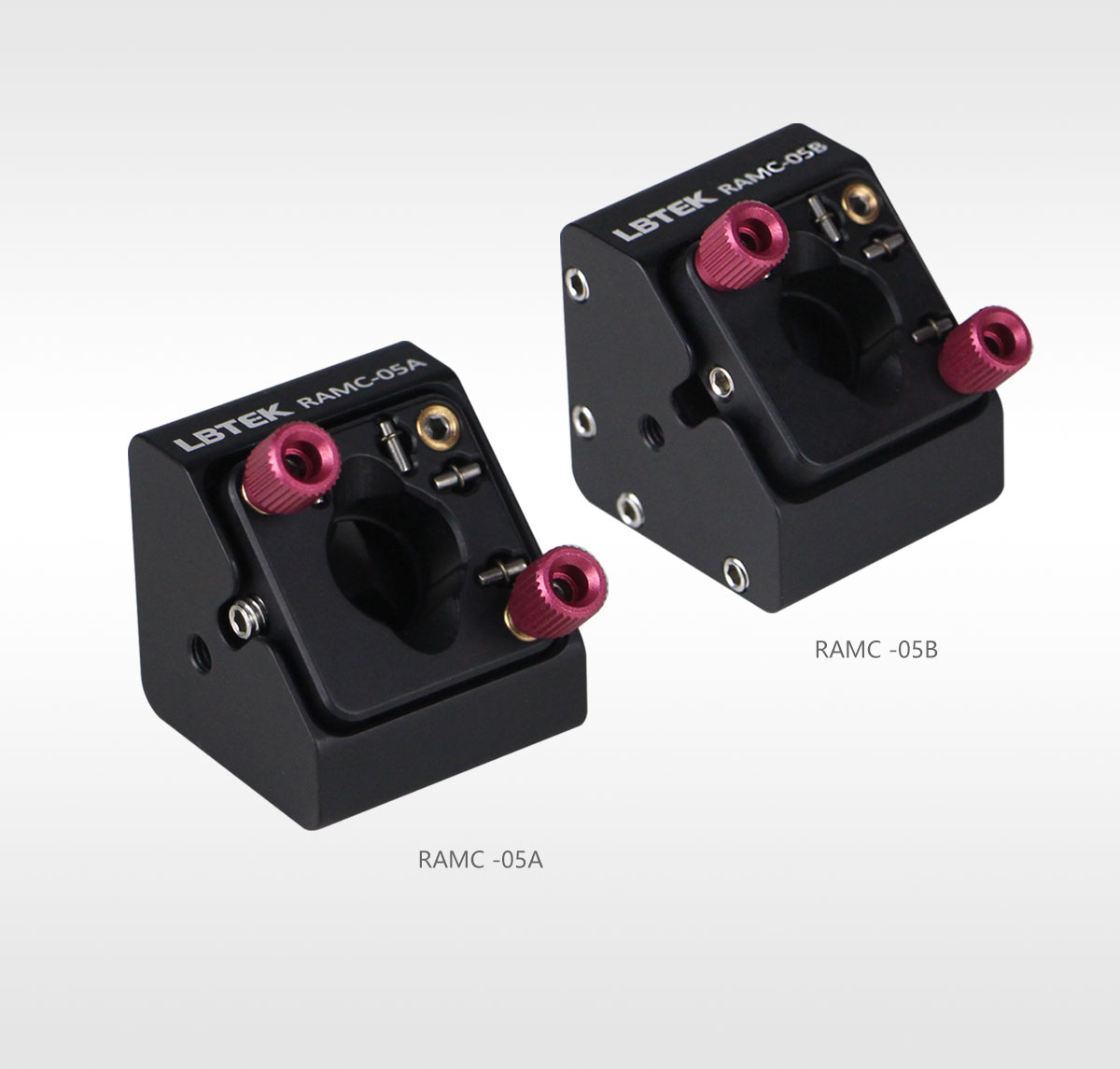

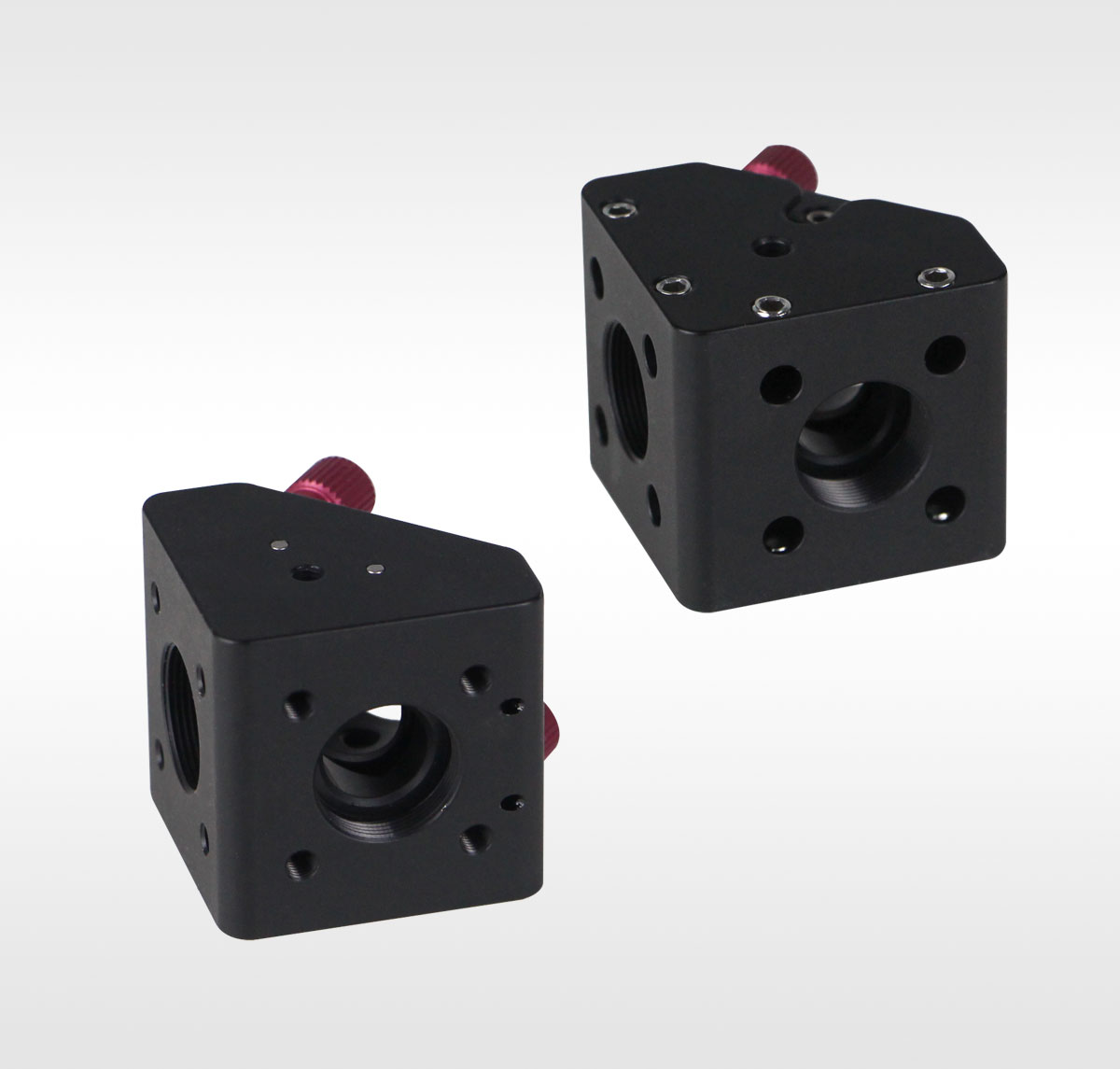

LBTEK 16 mm同轴系统直角反射镜架适用相对于光轴45°安装反射镜，适合搭建紧凑型系统。入射和出射端面均带有一个SM05螺纹孔，可兼容SM05透镜套筒，斜面用于安装Ø12.7 mm最小厚度3 mm光学元件，侧边胶头螺钉固定。入射端面和出射端面相互垂直。斜面带三个调节器，可实现±4º俯仰和倾斜角度调节、±1 mm线性位移调节。其中两个调节器带旋钮，第三个调节器末端带内六角孔，三个调节器均可用2 mm六角扳手进行调节。入射/出射端面可安装Ø4 mm同轴接杆，用于同轴系统；两侧面一面带有一个M4螺纹孔，另一面带有一个M3螺纹孔，可安装光学接杆，用于自由空间。

• 安装长轴18.0 mm 短轴12.7 mm椭圆光学元件
• 提供±3º的俯仰和倾斜调节、±1 mm线性位移调节
• 兼容16 mm同轴系统，入射/出射端面均为螺纹孔

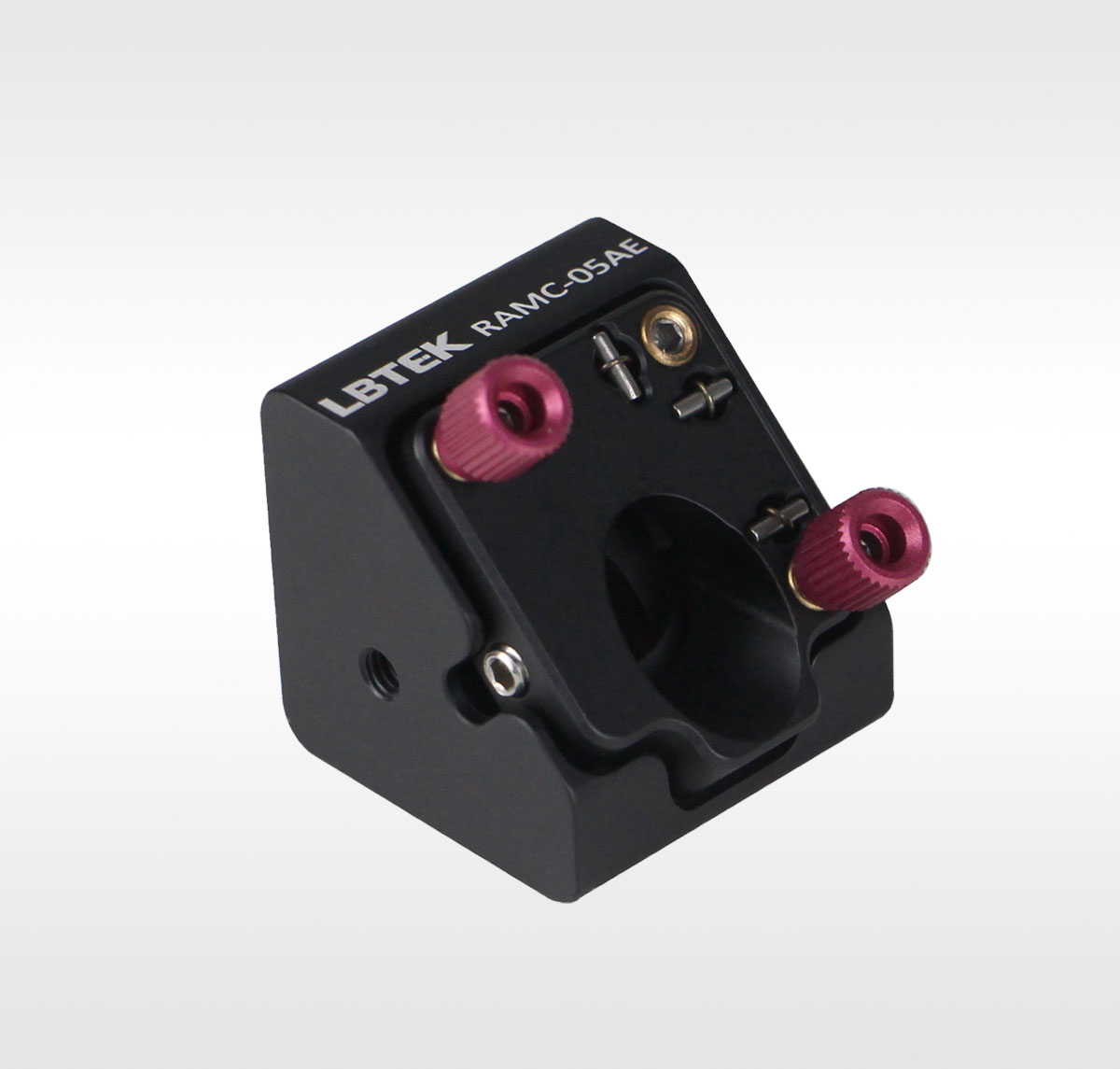

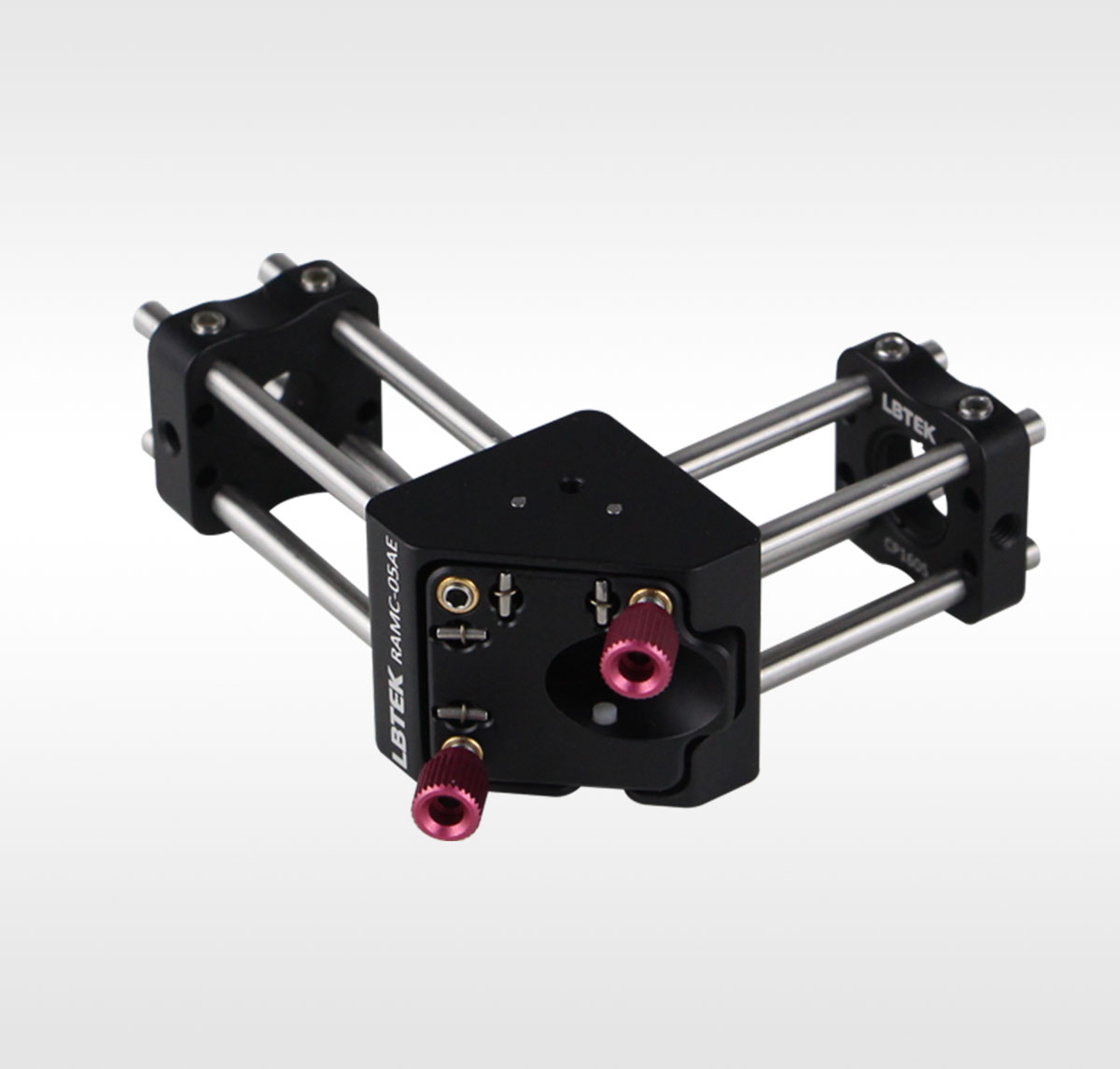

LBTEK 16 mm同轴系统直角反射镜架适用于45°安装椭圆反射镜，适合搭建紧凑型系统。入射和出射端面均带有一个SM05螺纹孔，兼容SM05透镜套筒，斜面用于安装长轴18.0 mm 短轴12.7 mm、最小厚度3 mm的椭圆形光学元件，侧边胶头螺钉固定。入射端面和出射端面相互垂直。斜面带三个调节器，可实现±3º俯仰和倾斜角度调节，及±1 mm线性位移调节。入射端面和出射端面均带螺纹孔，可安装Ø4 mm同轴接杆，用于同轴系统；两侧面一面带有一个M4螺纹孔，另一面带有一个M3螺纹孔，可安装光学接杆，用于自由空间。
