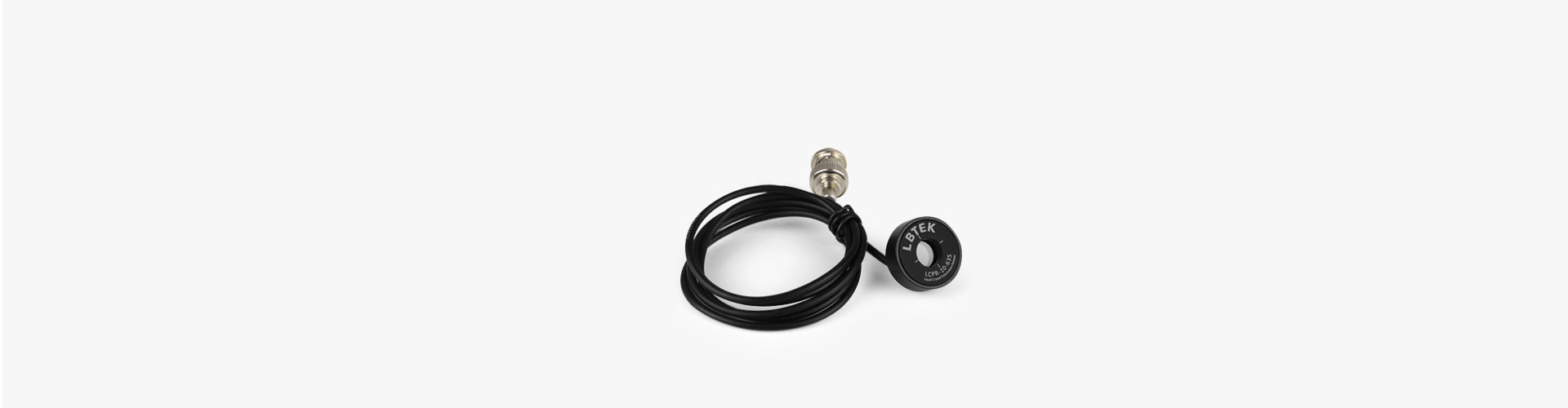

LBTEK 液晶旋光器(Liquid Crystal Polarization Rotator,LCPR)基于液晶可变延迟器(Liquid Crystal Variable Retarder,LCVR)和聚合物真零级四分之一波片(Quarter Wave Plate,QWP)制成,安装于机械外壳中并附带接线。入射线偏振光从 LCVR 端入射,偏振方向依外壳上的十字线标识,与 LCVR 的快轴呈±45 °;LCVR 的快轴与后端 QWP 的快轴呈45 °。通过对 LCVR 施加外部交流电压实现其延迟量的改变,从而改变出射光的椭偏度,再经过 QWP 将不同椭偏度的椭偏光转变为偏振方向不同的线偏光,以此来实现出射线偏振光偏振方向的旋转。LBTEK 液晶旋光器无需借助机械结构,即可实现入射线偏振光的偏振方向连续旋转180 °以上,且不改变输出光的能量,出射线偏振光的消光比可>1000:1。LBTEK 提供工作波长为635 nm的液晶旋光器标品,兼容液晶可变延迟器配套电压控制器 LCVRC-2K25,同时支持参数规格的灵活定制,以方便用户在不同应用场景下的多样化需求。
外壳规格
Ø25.7×9 mm,兼容Ø1 英寸光学元件安装座
|
反射率
Ravg<0.5 %(0 °入射角)
|
通光孔径
Ø10 mm
|
透射波前差(RMS)
<λ/4@633 nm
|
表面光洁度(划痕/麻点)
60/40
|
偏振方向旋转角度
>180 °
|
工作温度
-20~45 ℃
|
消光比
>1000:1
|
注:
LBTEK 液晶旋光器——技术说明
一、概述
LBTEK 液晶旋光器(Liquid Crystal Polarization Rotator,LCPR)基于液晶可变延迟器(Liquid Crystal Variable Retarder,LCVR)和聚合物真零级四分之一波片(Quarter Wave Plate,QWP)制成,安装于机械外壳中并附带接线。入射线偏振光从 LCVR 端入射,偏振方向依外壳上的十字线标识,与 LCVR 的快轴呈±45 °;LCVR 的快轴与后端 QWP 的快轴呈45 °。通过对 LCVR 施加外部交流电压实现其延迟量的改变,从而改变出射光的椭偏度,再经过 QWP 将不同椭偏度的椭偏光转变为偏振方向不同的线偏光,以此来实现出射线偏振光偏振方向的旋转。
LBTEK 液晶旋光器无需借助机械结构,即可实现入射线偏振光的偏振方向连续旋转180 °以上,且不改变输出光的能量,出射线偏振光的消光比可>1000:1。
二、产品外观

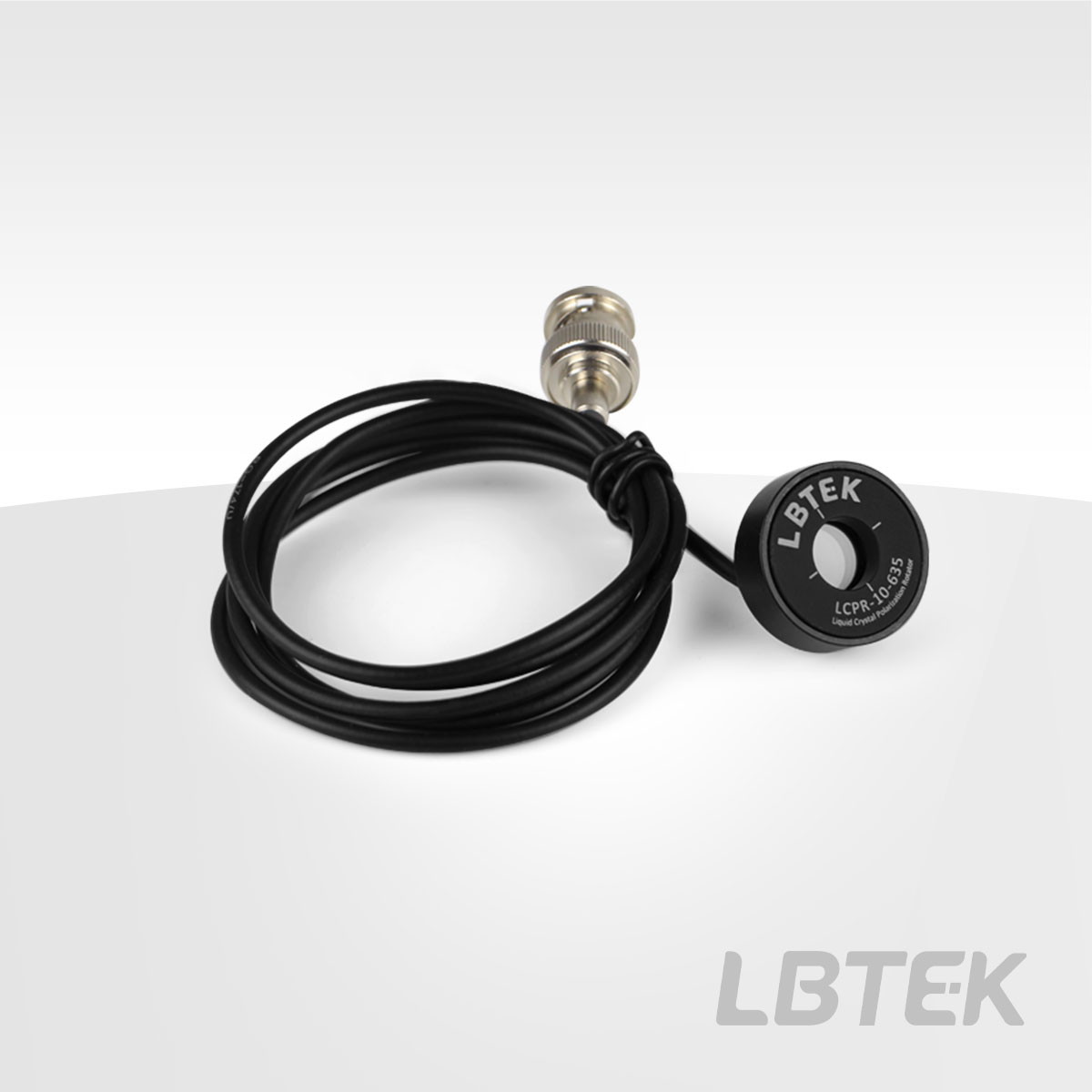

LBTEK 液晶旋光器基于液晶可变延迟器和聚合物真零级四分之一波片制成,整体呈“保护玻璃+液晶盒+λ/4波片”结构。液晶盒前后衬底的ITO层分别接线,并封装于机械外壳中,机械外壳兼容Ø1 英寸光学元件安装座。在机械外壳上,标有产品信息的面为入射面,在入射面上标注有产品的名称、型号等关键参数,并用十字线标记了水平、垂直两个入射轴,即产品规定的入射光偏振方向,方便用户在光路系统中快速区分产品参数、进行元件调试。
图1 LBTEK 液晶旋光器产品结构
三、光学特性
LBTEK 液晶旋光器可实现线偏振光的偏振方向旋转。
当入射线偏光按照外壳标定的偏振方向入射至旋光器,对旋光器施加外部电压,可实现线偏振方向的旋转,施加连续变化电压,可实现线偏振方向连续旋转180 °以上。
图2 液晶旋光器的偏振方向旋转功能
下表给出线偏振光依水平0 °偏振方向入射时,在两个入射轴下(AXIS 1 和AXIS 2 ,测试时两轴分别调整至水平0 °)不加电压时得到的出射线偏振光偏振方向旋转角度,以及得到0 °、90 °出射线偏振光所需的电压(典型值,不同产品可能会有微小差异,详细数据请参考产品附带的检测报告):
表1 外接电压与出射光偏振方向旋转角度对照表
AXIS 1 | AXIS 2 | |||||
出射光偏振方向 旋转角度/° |
-57.1 | 0 | 90 | -56 | 0 | 90 |
电压/V | 0 | 1.668 | 2.586 | 0 | 1.661 | 2.573 |
四、调节说明
LBTEK 液晶旋光器在使用时对入射线偏振光的偏振方向有着严格的要求,需与外壳上入射面一侧的十字线标识相吻合。但实际使用时,“偏振方向”是肉眼不可判断的。以下给出入射光偏振方向与光学元件入射轴的对准调节指南:
LBTEK 液晶旋光器组装应用图 | ① 内六角扳手 09101CH ×1 | ② 30mm同轴系统旋转调整架,紧定螺丝固定 CRM-1BS ×1 |
③ 液晶旋光器 LCPR-10-635 ×1 |
LBTEK 液晶旋光器——应用案例
1. 光开关
线偏振光先经过液晶旋光器,后经过线偏振片。通过对液晶旋光器施加2个不同的特定电压,可使出射线偏光偏振方向在0 °和90 °之间切换;假设线偏振片的偏振透过方向为水平,则光束经过线偏振片后经过其检偏作用,即可产生对应的光束开启/关断效果。
图1 液晶旋光器与线偏振片结合,用作光开关
2. 光衰减器
线偏振光先经过液晶旋光器,后经过线偏振片。通过对液晶旋光器施加180 °旋光范围内的特定电压,可使出射线偏光偏振方向在0 °到180 °之间自由调节;假设线偏振片的偏振透过方向为水平,则光束经过线偏振片后经过其检偏作用,即可在0 °电压下达到最大光强,90 °电压下得到最小光强。
图2 液晶旋光器与线偏振片结合,用作光衰减器
LBTEK 液晶旋光器——定制能力
LBTEK 液晶旋光器除已有标准产品外,另提供各项参数规格的灵活定制:
液晶旋光器定制参数表 | ||
项目 | 范围 | |
外观形态 | 机械外壳 |
有/无; 外径Ø1 英寸/Ø2 英寸机械外壳及其他定制外壳 |
玻璃基片 |
有/无保护玻璃; N-BK7/UVFS/其它材质 |
|
尺寸规格 | 通光孔径 | ≤Ø20 mm |
光学参数 | 工作波长λ |
400-1700 nm |
增透膜 |
Ravg<0.5 %@400-700 nm; Ravg<0.5 %@700-1100 nm; Ravg<0.5 %@1100-1700 nm; 用户自定义增透膜 |
若您需要的参数不在上表覆盖范围内,欢迎联系LBTEK技术支持详询!
LBTEK 液晶旋光器两侧均镀有400-700 nm增透膜,在外接交流电压控制下能够实现入射线偏振光的偏振方向连续旋转180 °,出射光消光比>1000:1 。其通光孔径为Ø10 mm,安装于机械外壳中并附带接线,机械外壳兼容Ø1 英寸光学元件安装架。液晶旋光器外壳上标注有入射光的偏振方向,每个旋光器随货附有测试报告,可参考其中的“电压-旋转角”曲线和对照表进行入射对准调节。
产品型号 | 工作波长 | 通光孔径 | 消光比 | 单价 | 对比 | 发货日期 | |||
---|---|---|---|---|---|---|---|---|---|
|
LCPR-10-635 | 635 nm | Ø10 mm | >1000:1 | ¥6599 | 1周 |
|
