长波通二向色镜—

产品说明

基片材质：紫外熔融石英

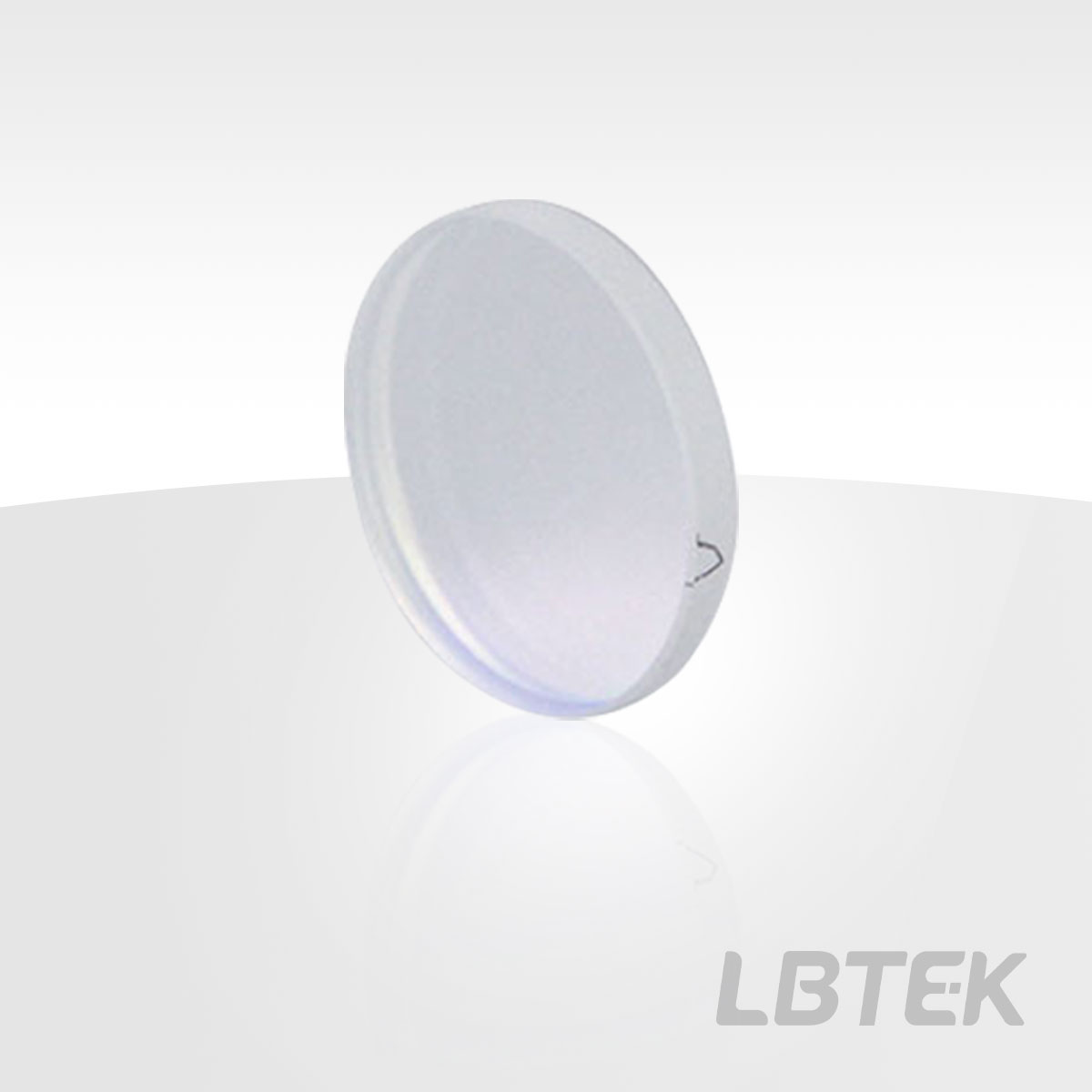

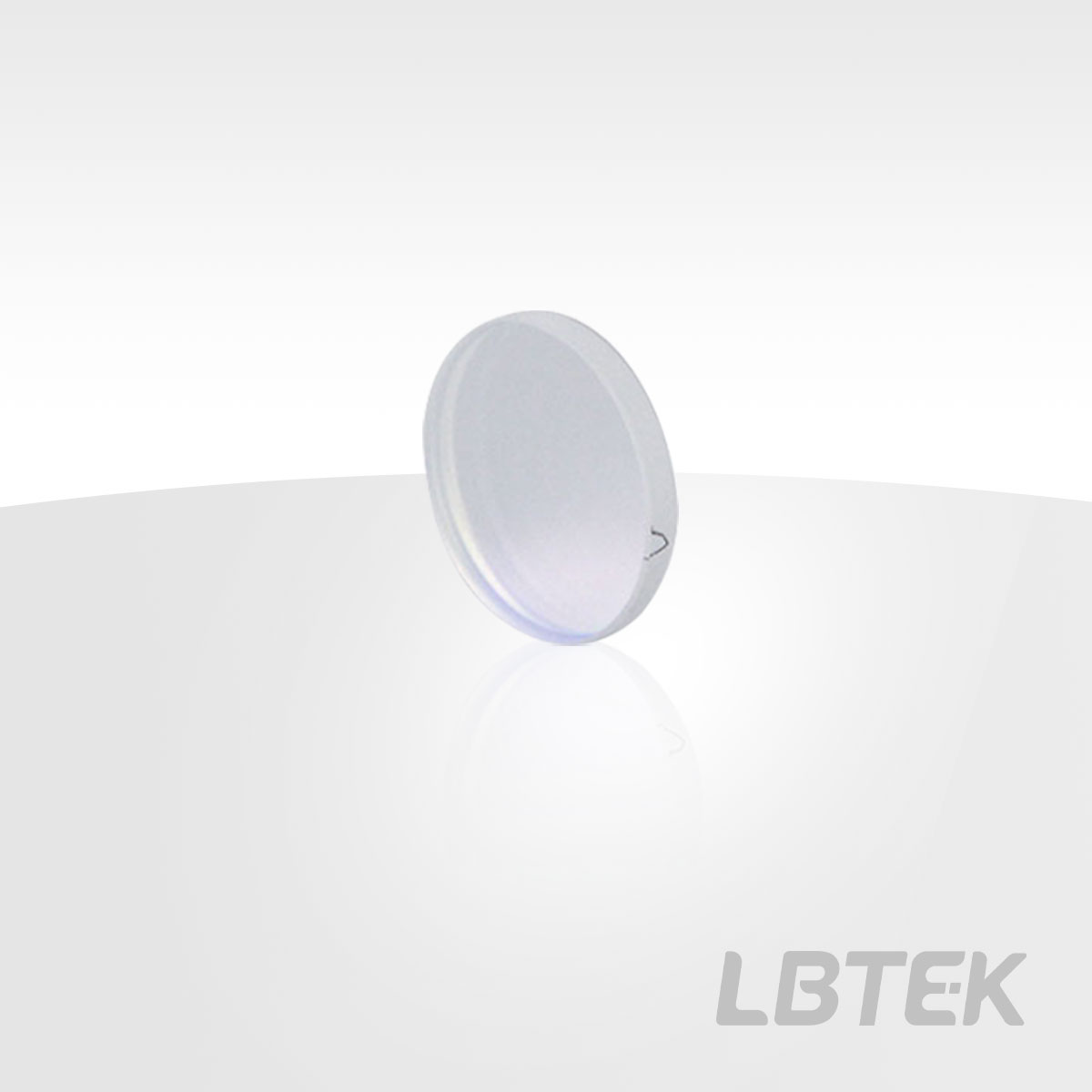

提供四种尺寸可选：Ø12.7 mm、Ø25.4 mm、Ø50.8 mm和36.0 mm×25.0 mm
用途：滤光和分束

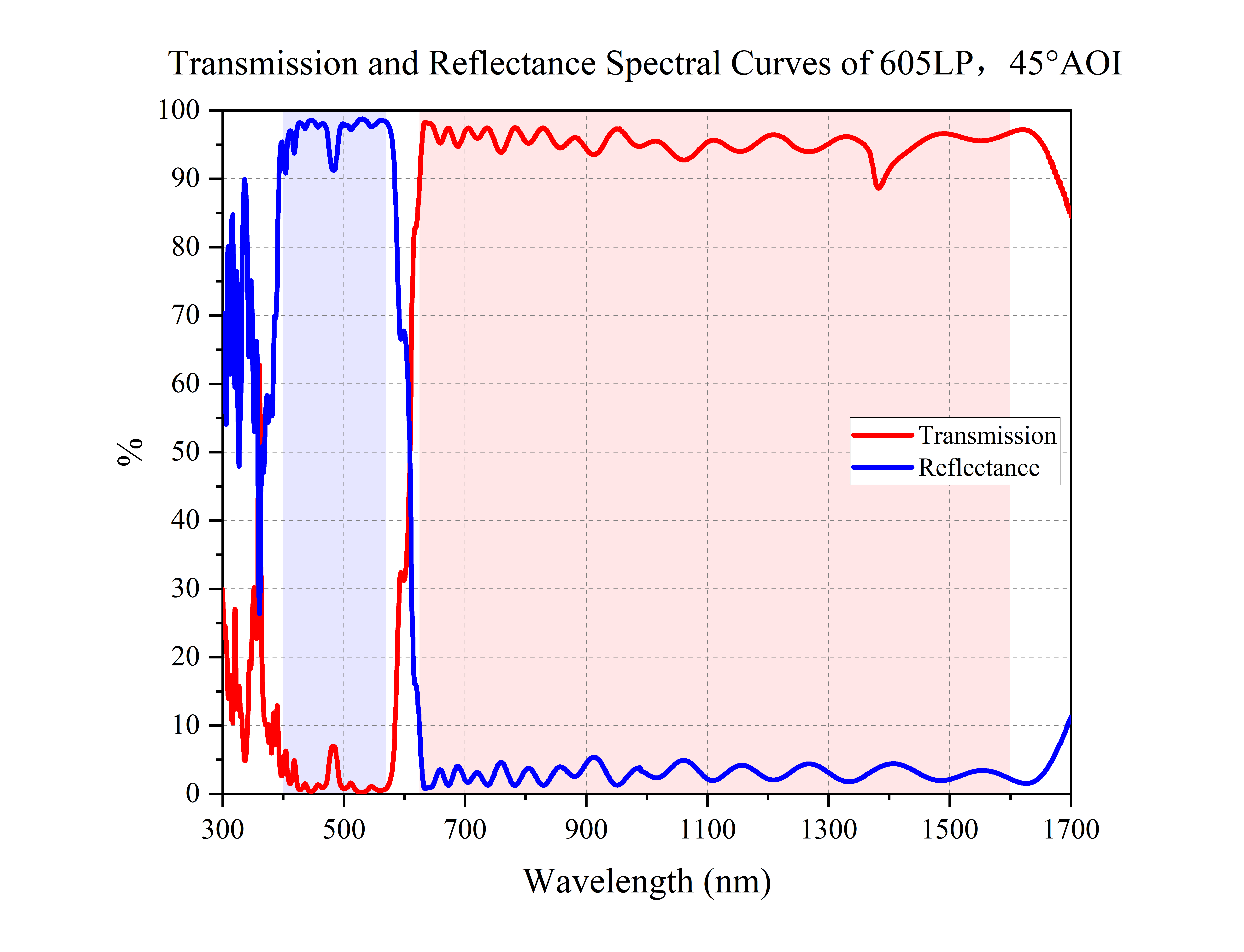

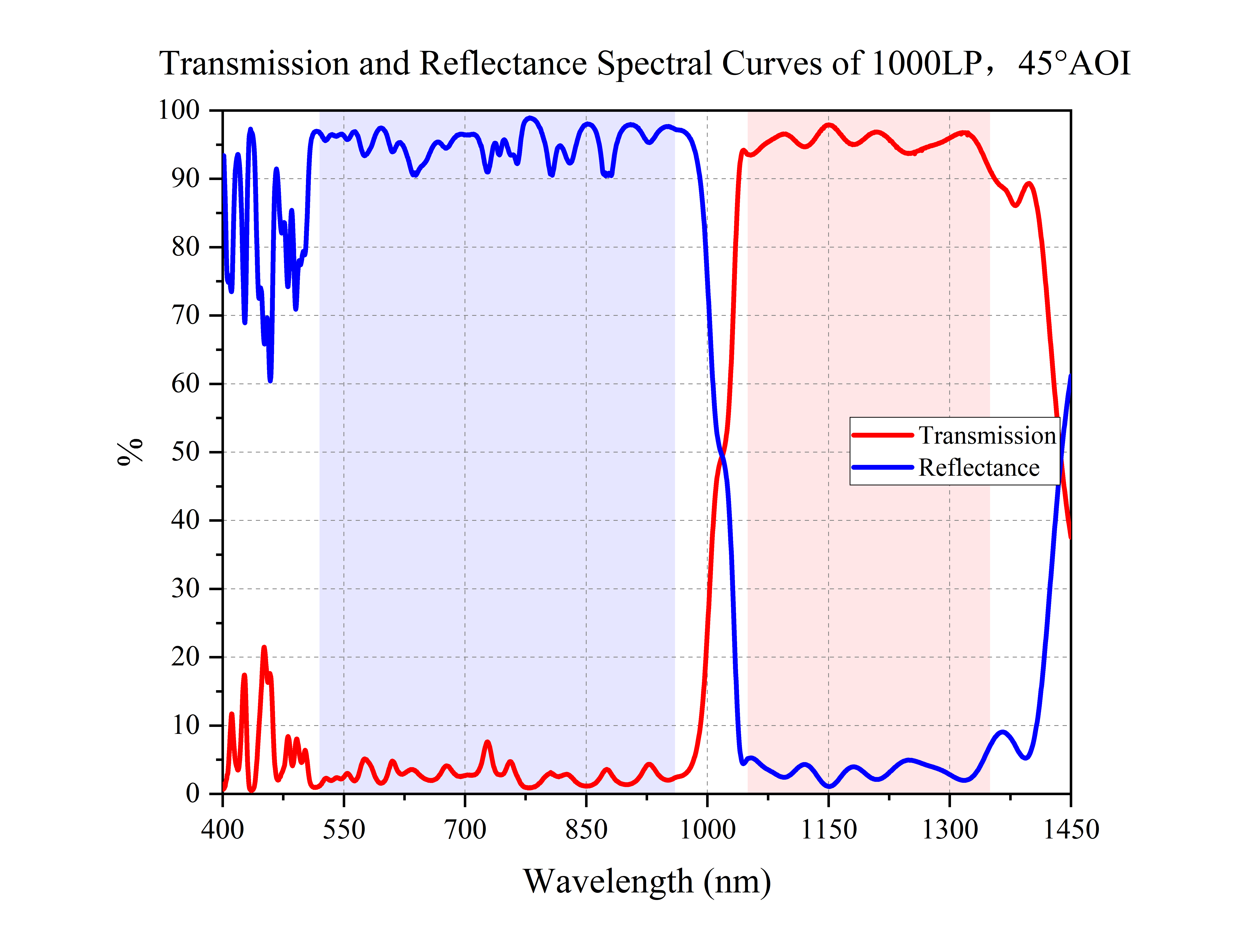

LBTEK二向色镜可以根据波长将光束分离，长波通二向色镜可以透过高于起始波长的光束，同时反射低于起始波长的光束，并且具有高透和高反等特性。我们的二向色镜有13种截止波长可选：425 nm、490 nm、505 nm、550 nm、605 nm、638 nm、650 nm、805 nm、950 nm、1000 nm、1180 nm、1500 nm和1800 nm，它们在指定波段范围内的平均透过率和平均反射率都能达到90%以上。LBTEK提供Ø12.7 mm、Ø25.4 mm、Ø50.8 mm和36.0 mm×25.0 mm四种可选尺寸。我们的二向色镜一个表面镀有滤光膜，另一面镀有增透膜，箭头指向镀滤光膜的表面，建议从此面入射。LBTEK也提供短波通二向色镜，其可以透过低于截止波长的光束，同时反射高于截止波长的光束。除了标准的二向色镜， LBTEK还提供多种二向色镜定制服务，如有特殊需求请联系LBTEK技术支持。

示意图/演示视频

通用参数

光学元件材质紫外熔融石英	入射角度（AOI） 45°
平行度 <3 arcmin	尺寸公差 +0.0/-0.2 mm
表面光洁度（划痕/麻点） 40/20，60/40

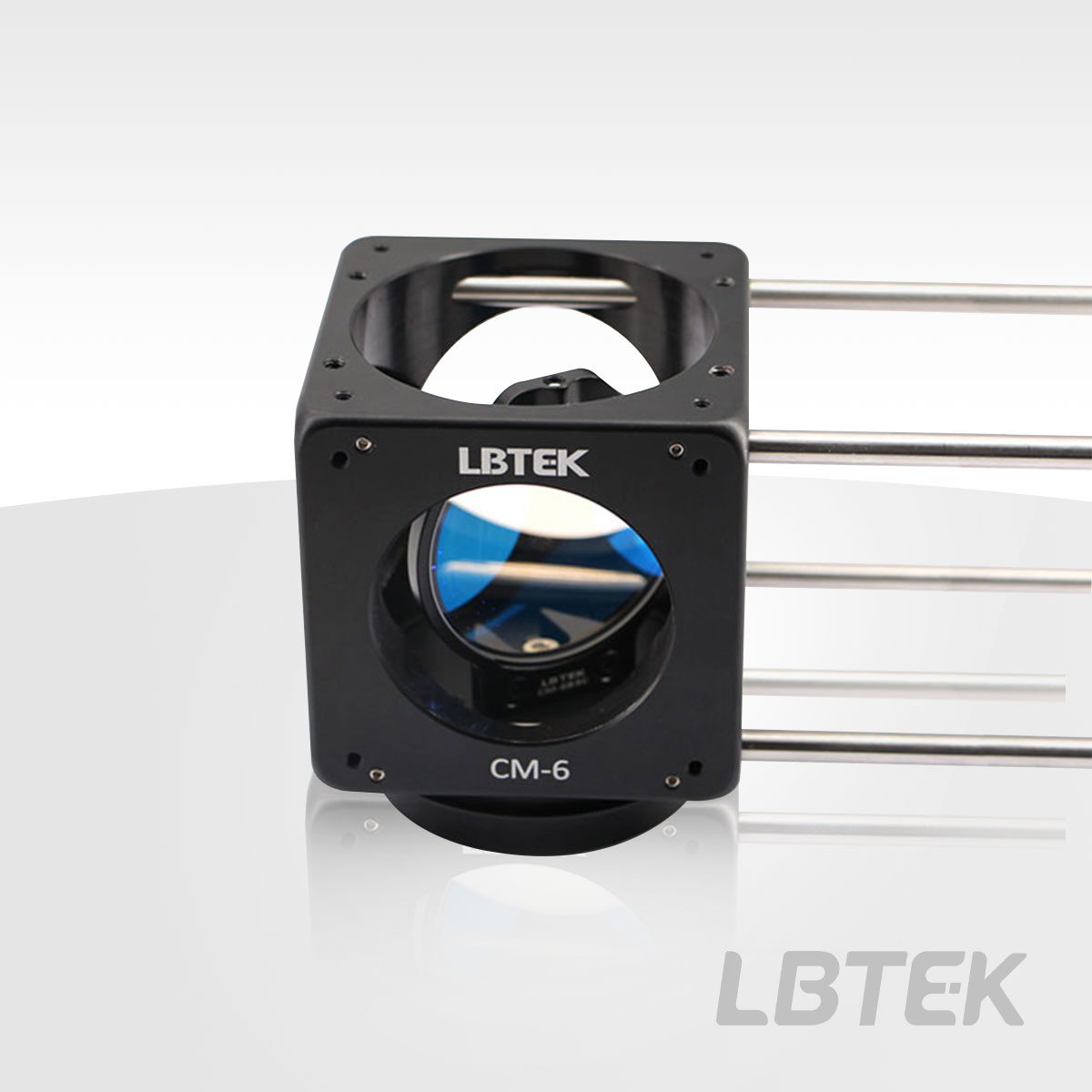

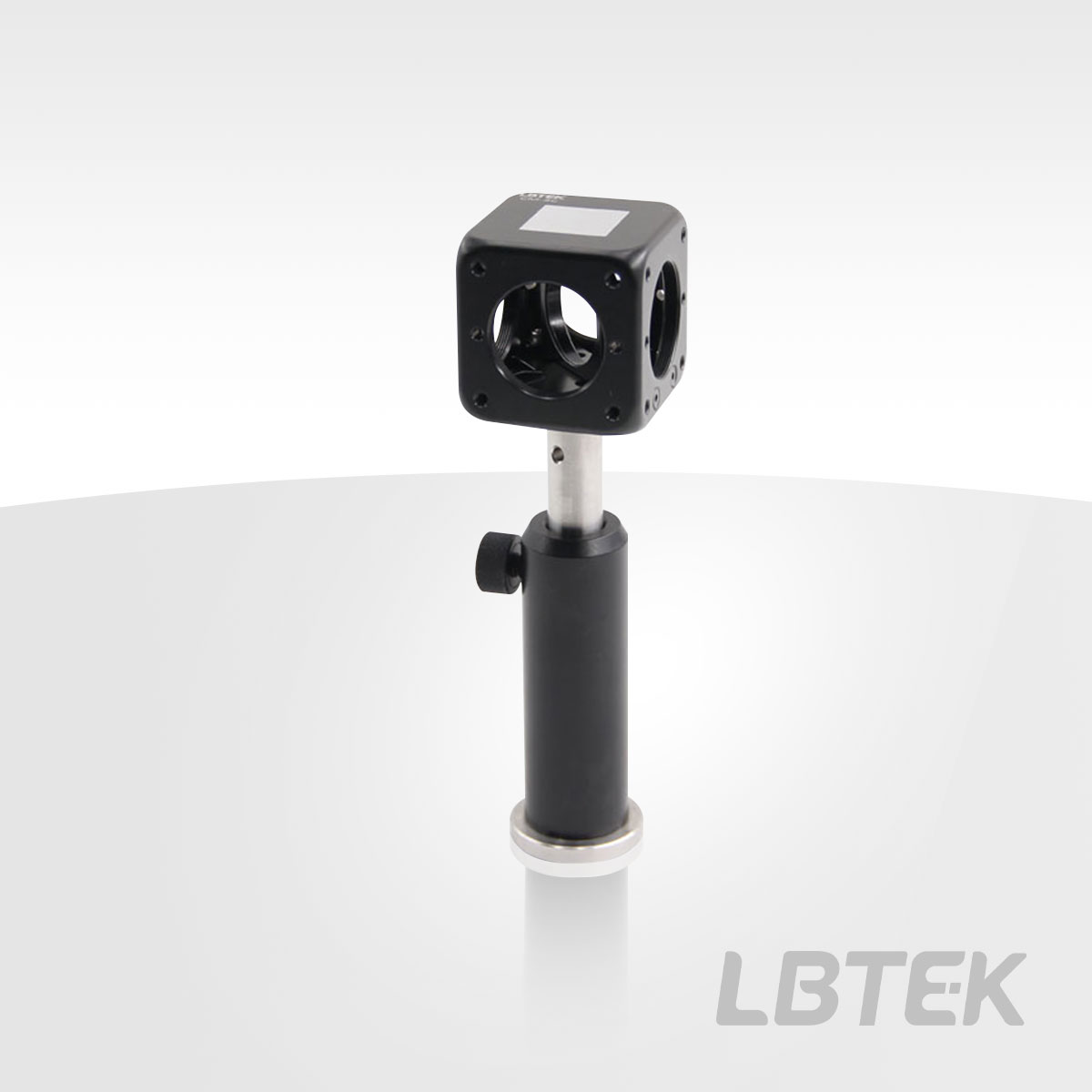

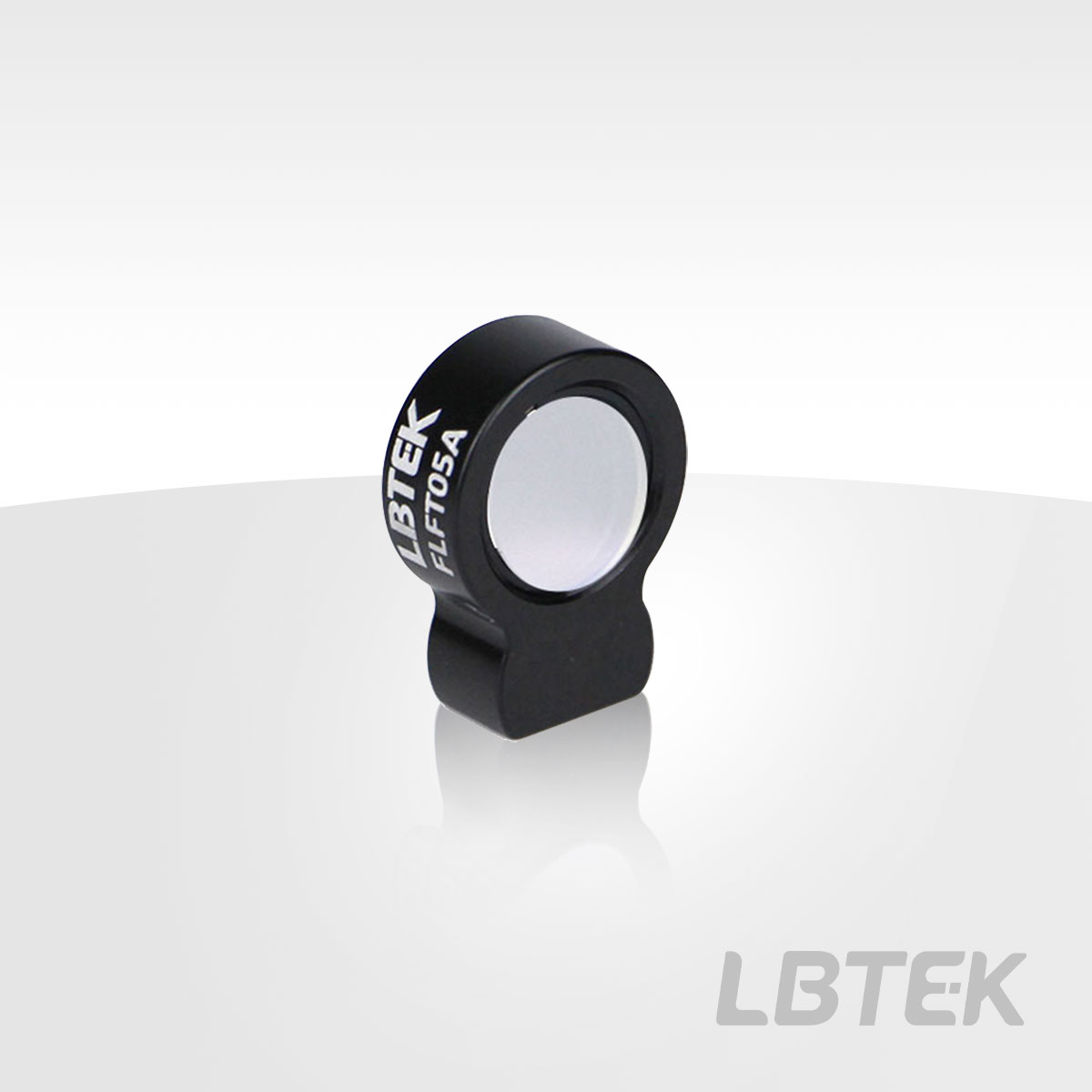

一、圆形二向色镜的安装

① 30 mm同轴立方体圆形平片安装座CM-3C×1

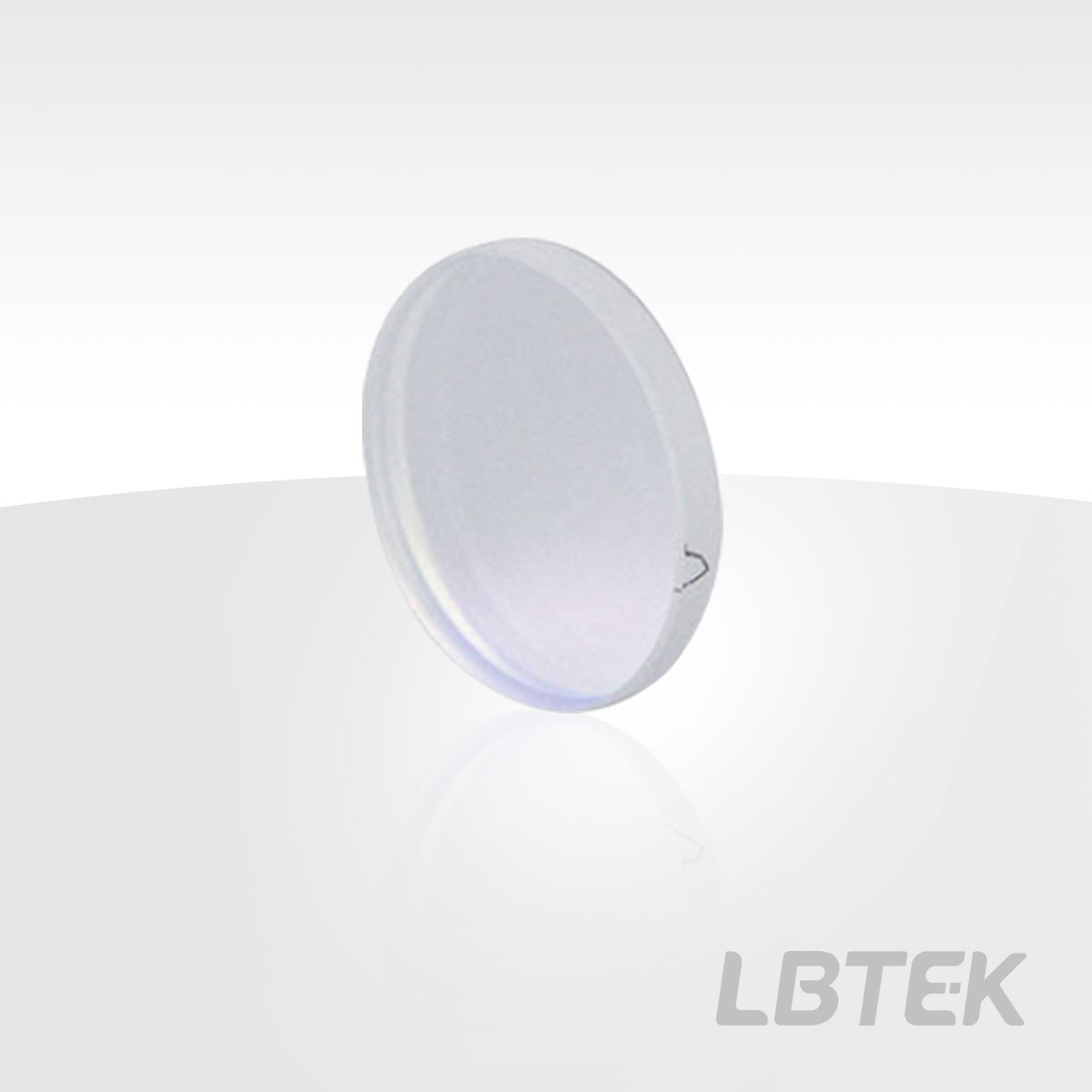

② 1英寸圆形二向色镜×1

二、矩形二向色镜的安装

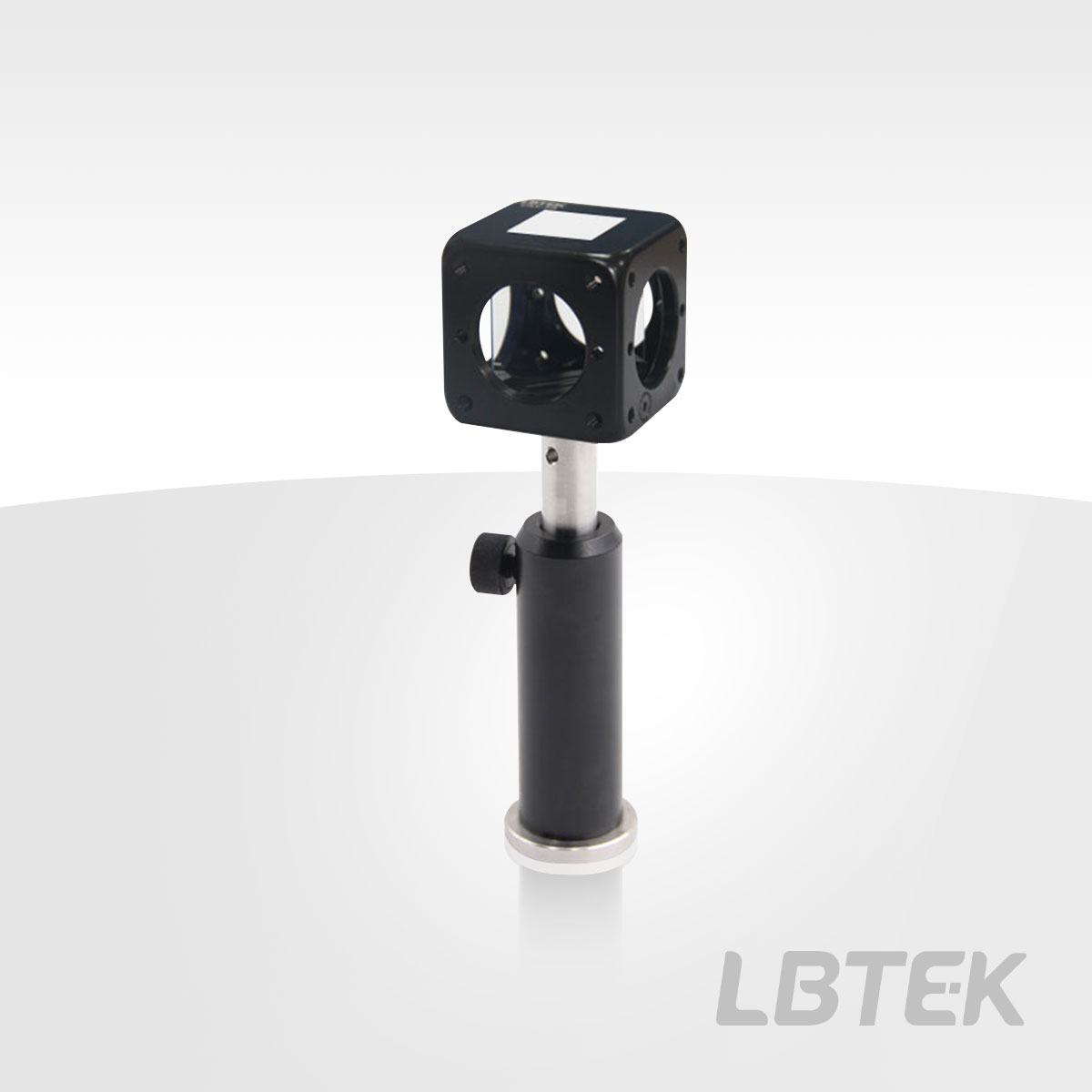

① 30 mm同轴立方体矩形平片安装座CM-3R×1

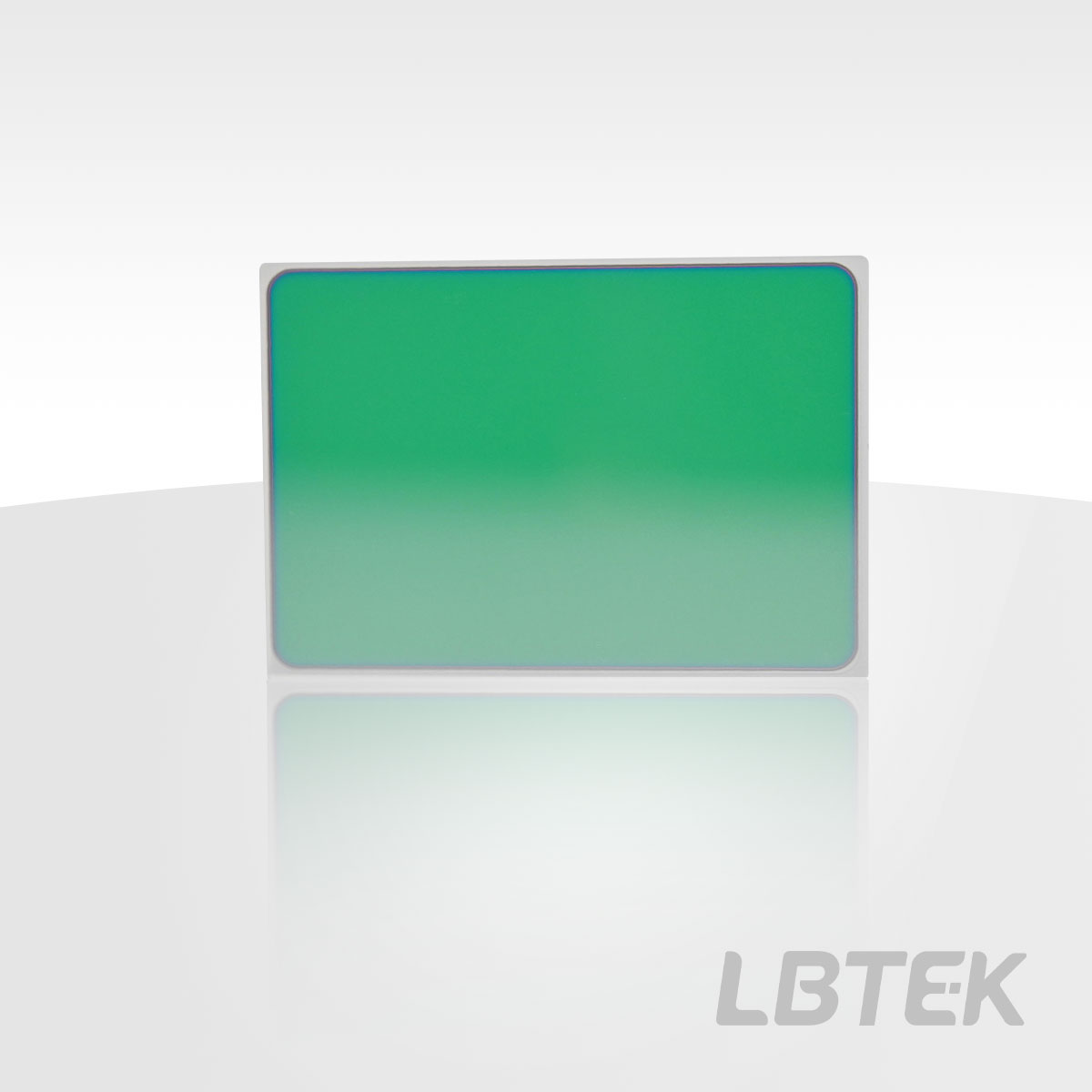

② 36.0 mm×25.0 mm矩形二向色镜×1

二向色镜

一、定义

二向色镜一面镀有滤光膜，另一面镀有增透膜，具有高反与高透的特性。45°入射时，二向色镜可以根据波长将光束分离。

图1. 二向色镜光路示意图。

二、特点

1、对特定波长透过或反射；

2、具有高反与高透特性，在指定波长范围内的平均反射率与平均透过率都能达到90%以上；

3、尺寸：Ø12.7 mm、Ø25.4 mm、Ø50.8 mm、36.0 mm×25.0 mm。

三、说明

二向色镜是一种光学镀膜玻璃，根据入射光的波长发生反射或透射。二向色镜的起始波长为透射率增强到50%时的波长，截止波长为反射率增强到50%时的波长。通过设计膜层的数量、厚度与折射率可以改变二向色镜的起始（截止）波长。

为了得到高的透过率或反射率，膜层由高折射率和低折射率材料交替而成，光学厚度通常为设计波长的 λ/4 光学厚度（QWOT）或 λ/2 光学厚度（HWOT）以实现对特定波长干涉相消或增强。

图2. 膜层示意图。

二向色镜滤光膜主要反射特定波长的入射光，根据菲涅尔公式：

当光束以大于临界角的角度从光密介质进入光疏介质时，将会发生全反射。设定折射光角度，即沿介质边界出射，临界角\( \theta_c=arcsin(n_2/n_1 ) \) 。因此可以对膜层的厚度与折射率进行设计，使二向色镜可以对特定波长的光束反射。在使用时需要注意二向色镜对入射角度敏感，只有特定角度入射及波段的光束才能被反射。

LBTEK提供长波通，短波通及多波段三类二向色镜可选，每类二向色镜都有多种不同起始（截止）波长的型号可以选择，可用于需要分离特定波长光束，荧光应用等场合。

二向色镜应用案例

二向色镜常用于光谱的分束和合束，用于将入射的宽光谱，分成两束具有不同波长的光束，或将不同波长的光合成宽光谱。反射或透射光束的光谱由二向色镜的透过波段和反射波段指定，由于二向色镜的透射波段和反射波段都有应用，大多数二向色镜的入射角度设定为45°。二向色镜的起始波长为透射率增强到50%时的波长，截止波长为反射率增强到50%时的波长。通过设计膜层的数量、厚度与折射率可以改变二向色镜的起始（截止）波长。

图一二向色镜示意图

在激光加工中，常使用二向色镜，一束激发光（紫外/红外）用于与物质进行相互作用，另一束可见光打在物质表面/内部，配合相机进行实时观测，原理图如下所示，其中DM即为二向色镜，用于激光光的反射和观测光的透射。

图二二向色镜应用示意图

姓名

手机

单位

邮箱

联系我

反馈产品

反馈类型

反馈内容

提交

历史反馈

{{item.user_name}}发布于{{item.create_time}}

产品型号	起始（截止）波长	直径	厚度	单价	发货日期
DM05-425LP	425 nm	12.7 mm	3.2 mm	￥867	当天	加入购物车
DM05-490LP	490 nm	12.7 mm	3.2 mm	￥867	当天	加入购物车
DM05-505LP	505 nm	12.7 mm	3.2 mm	￥867	当天	加入购物车
DM05-550LP	550 nm	12.7 mm	3.2 mm	￥867	6周	加入购物车
DM05-605LP	605 nm	12.7 mm	3.2 mm	￥876	当天	加入购物车
DM05-638LP	638 nm	12.7 mm	3.2 mm	￥876	当天	加入购物车
DM05-650LP	650 nm	12.7 mm	3.2 mm	￥1123	当天	加入购物车
DM05-805LP	805 nm	12.7 mm	3.2 mm	￥1123	当天	加入购物车
DM05-950LP	950 nm	12.7 mm	3.2 mm	￥1123	当天	加入购物车
DM05-1000LP	1000 nm	12.7 mm	3.2 mm	￥1123	当天	加入购物车
DM05-1180LP	1180 nm	12.7 mm	3.2 mm	￥1123	当天	加入购物车
DM05-1500LP	1500 nm	12.7 mm	3.2 mm	￥1123	当天	加入购物车
DM05-1800LP	1800 nm	12.7 mm	3.2 mm	￥1123	当天	加入购物车

产品型号	起始（截止）波长	直径	厚度	单价	发货日期
DM10-650LP	650 nm	25.4 mm	3.2 mm	￥1736	当天	加入购物车
DM10-950LP	950 nm	25.4 mm	3.2 mm	￥1736	当天	加入购物车
DM10-1000LP	1000 nm	25.4 mm	3.2 mm	￥1820	当天	加入购物车
DM10-490LP	490 nm	25.4 mm	3.2 mm	￥1373	6周	加入购物车
DM10-550LP	550 nm	25.4 mm	3.2 mm	￥1567	当天	加入购物车
DM10-605LP	605 nm	25.4 mm	3.2 mm	￥1373	当天	加入购物车
DM10-1180LP	1180 nm	25.4 mm	3.2 mm	￥1567	当天	加入购物车
DM10-1500LP	1500 nm	25.4 mm	3.2 mm	￥1736	5周	加入购物车
DM10-1800LP	1800 nm	25.4 mm	3.2 mm	￥1736	当天	加入购物车
DM10-805LP	805 nm	25.4 mm	3.2 mm	￥1622	当天	加入购物车
DM10-425LP	425 nm	25.4 mm	3.2 mm	￥1373	当天	加入购物车
DM10-505LP	505 nm	25.4 mm	3.2 mm	￥1373	当天	加入购物车
DM10-638LP	638 nm	25.4 mm	3.2 mm	￥1373	当天	加入购物车

产品型号	起始（截止）波长	直径	厚度	单价	发货日期
DM20-1800LP	1800 nm	50.8 mm	5.0 mm	￥3276	当天	加入购物车
DM20-1500LP	1500 nm	50.8 mm	5.0 mm	￥3276	当天	加入购物车
DM20-1180LP	1180 nm	50.8 mm	5.0 mm	￥3276	当天	加入购物车
DM20-1000LP	1000 nm	50.8 mm	5.0 mm	￥3276	当天	加入购物车
DM20-950LP	950 nm	50.8 mm	5.0 mm	￥3276	当天	加入购物车
DM20-805LP	805 nm	50.8 mm	5.0 mm	￥3276	当天	加入购物车
DM20-650LP	650 nm	50.8 mm	5.0 mm	￥3276	当天	加入购物车
DM20-605LP	605 nm	50.8 mm	5.0 mm	￥2485	当天	加入购物车
DM20-638LP	638 nm	50.8 mm	5.0 mm	￥2485	当天	加入购物车
DM20-550LP	550 nm	50.8 mm	5.0 mm	￥2485	当天	加入购物车
DM20-505LP	505 nm	50.8 mm	5.0 mm	￥2485	当天	加入购物车
DM20-490LP	490 nm	50.8 mm	5.0 mm	￥2485	当天	加入购物车
DM20-425LP	425 nm	50.8 mm	5.0 mm	￥2485	当天	加入购物车

产品型号	起始（截止）波长	尺寸	厚度	单价	发货日期
DMR-950LP	950 nm	36.0 mm×25.0 mm	1.0 mm	￥3318	当天	加入购物车
DMR-650LP	650 nm	36.0 mm×25.0 mm	1.0 mm	￥3318	当天	加入购物车
DMR-680LP-SP	680 nm	36.0 mm×25.0 mm	1.0 mm	￥3114	当天	加入购物车
DMR-1800LP	1800 nm	36.0 mm×25.0 mm	1.0 mm	￥3160	当天	加入购物车
DMR-1500LP	1500 nm	36.0 mm×25.0 mm	1.0 mm	￥3160	当天	加入购物车
DMR-1180LP	1180 nm	36.0 mm×25.0 mm	1.0 mm	￥2657	当天	加入购物车
DMR-1000LP	1000 nm	36.0 mm×25.0 mm	1.0 mm	￥3160	当天	加入购物车
DMR-805LP	805 nm	36.0 mm×25.0 mm	1.0 mm	￥3318	当天	加入购物车
DMR-638LP	638 nm	36.0 mm×25.0 mm	1.0 mm	￥1835	当天	加入购物车
DMR-605LP	605 nm	36.0 mm×25.0 mm	1.0 mm	￥1835	当天	加入购物车
DMR-550LP	550 nm	36.0 mm×25.0 mm	1.0 mm	￥1835	当天	加入购物车
DMR-505LP	505 nm	36.0 mm×25.0 mm	1.0 mm	￥1890	当天	加入购物车
DMR-490LP	490 nm	36.0 mm×25.0 mm	1.0 mm	￥1890	当天	加入购物车
DMR-425LP	425 nm	36.0 mm×25.0 mm	1.0 mm	￥1890	当天	加入购物车
