• 可调俯仰偏摆±5°
• 可调旋转±10°
• 台面带M4螺纹孔阵列
• 载物台高度37.5 mm

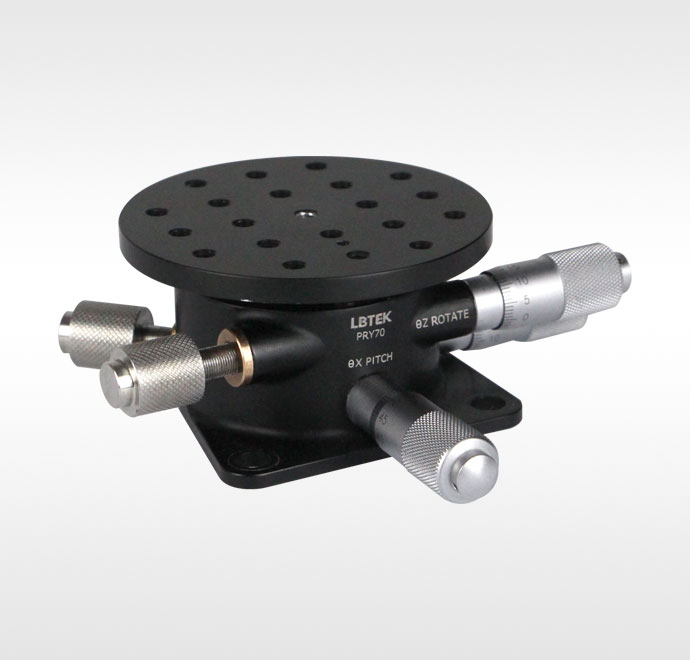

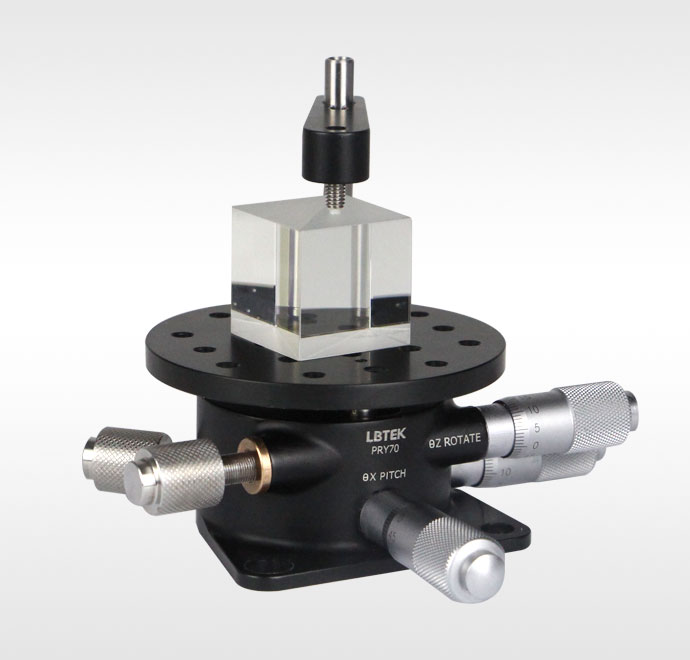

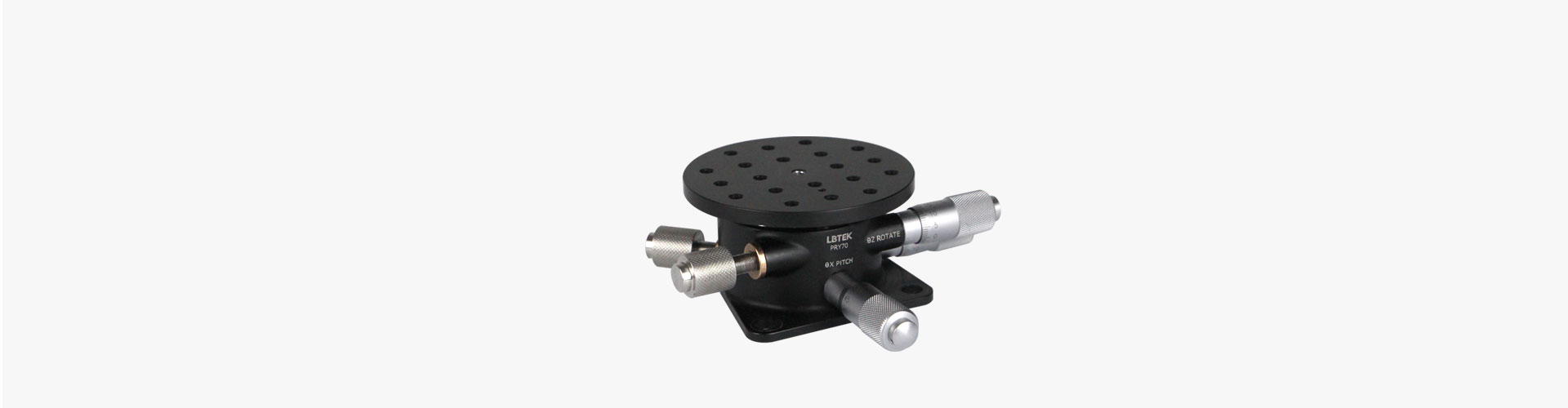

LBTEK 俯仰偏摆旋转位移台用于调节三个方向的角度。通过微分头进行调节，可调俯仰偏摆角度为±5°，微分头旋转一圈约为1.83°，分辨率为0.037°；可调旋转±10°，旋转一圈约为1.59°，分辨率为0.032°。旋转中心位于台面中心垂直线上，距离台面12 mm。台面带M4螺纹阵列孔，用于固定带有相同螺纹的机械件。位移台带有锁紧旋钮（同时可消除回程差），位移台带有两个锁紧旋钮，其中一个用于对俯仰偏摆进行锁紧，另外一个锁紧旋钮对旋转进行锁紧。在使用过程中调节微分头时，需同步调节锁紧旋钮来消除调节过程中的回程差。
注意：如果拧紧了锁紧旋钮，也会锁定对应轴的运动， 在这种情况下，调节另一个轴时会受到一定的阻力，需适当对锁紧旋钮进行位置调节，使其余轴能顺利调节，调好位置后再对所有轴进行位置锁紧。
