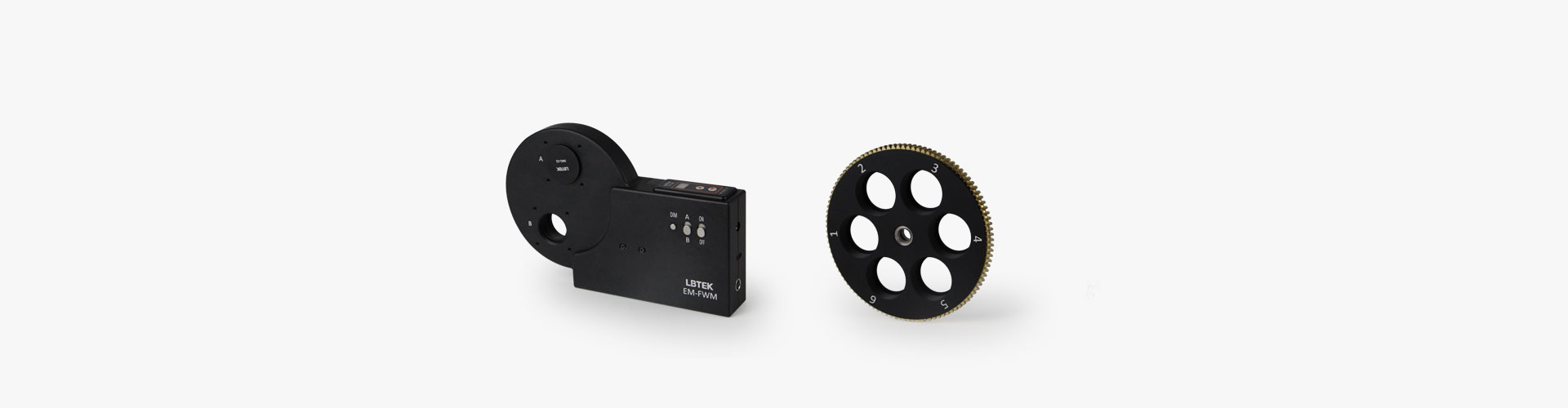

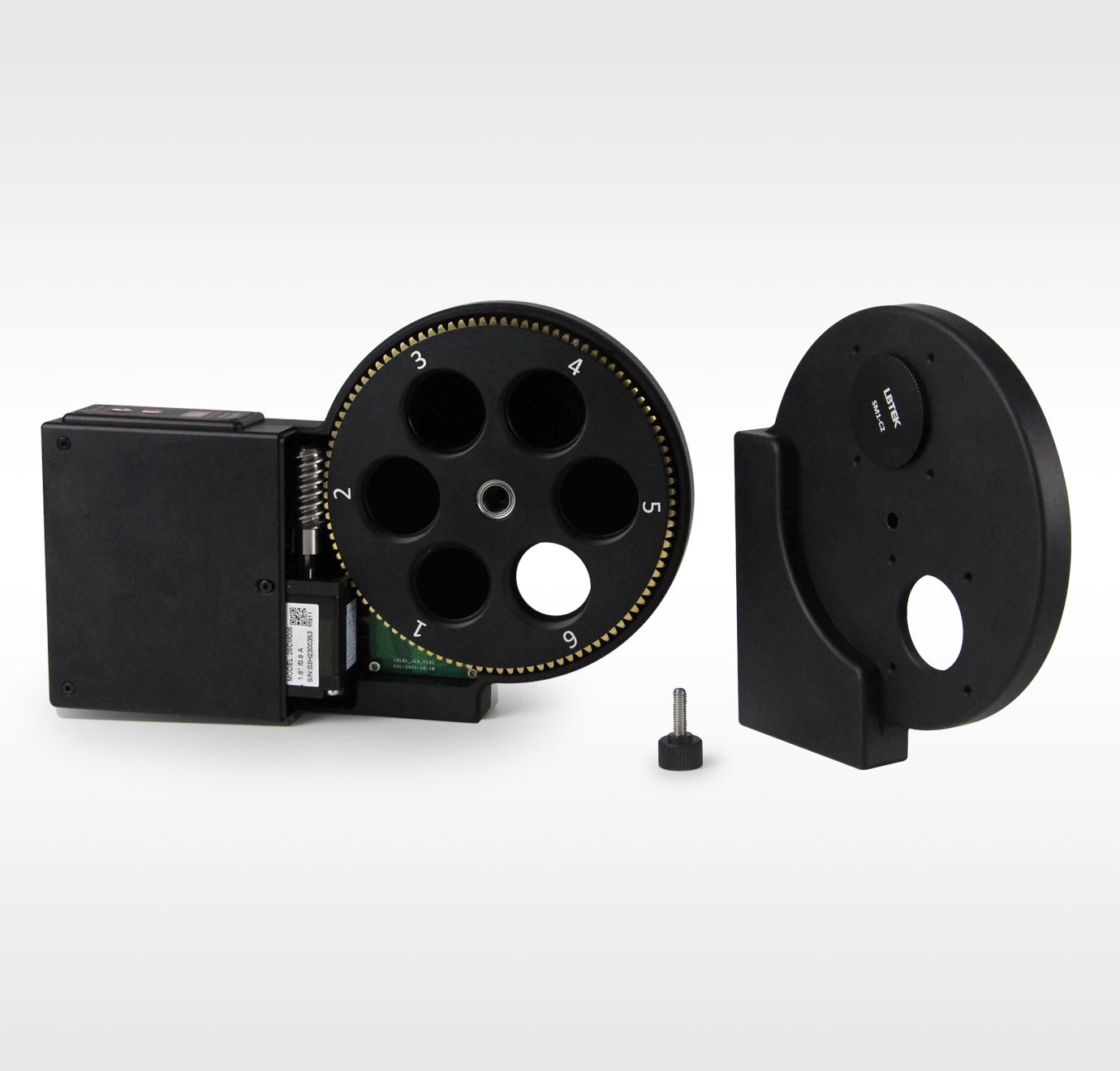

高精度电动滤光轮EM-FWM系列产品，设计用于荧光显微成像、光谱测量、彩色CCD摄像等多种自动应用场景。每个装置包含一个电动外壳和一个用于安装滤光片的六位转轮，六位转轮可用于最大厚度6.35 mm、直径Ø1英寸（Ø25.4 mm）的光学元件。滤光轮带有两个单独的光圈通孔，光圈具有SM1内螺纹，可以安装SM1外螺纹光机组件，同时光圈通孔兼容LBTEK 30 mm同轴系统，每个通孔端口都有四个M3螺纹孔来安装同轴接杆。EM-FWM为产品的主体控制单元，应用于EM-FWM6和EM-FWM6C上。所有装置均由控制单元、滤光轮外壳和可拆卸的滤光轮组件构成。
|
孔位对准精度
±1°
|
通讯控制
USB - Type-C
|
|
供电要求
12 V DC
|
适用光学元件厚度
≤0.25" (6.35 mm)
|
|
光圈位置
A & B（12点钟和7点钟）
|
响应时间
相邻位置<1 s
|
|
触发输入输出
M8 接口
|

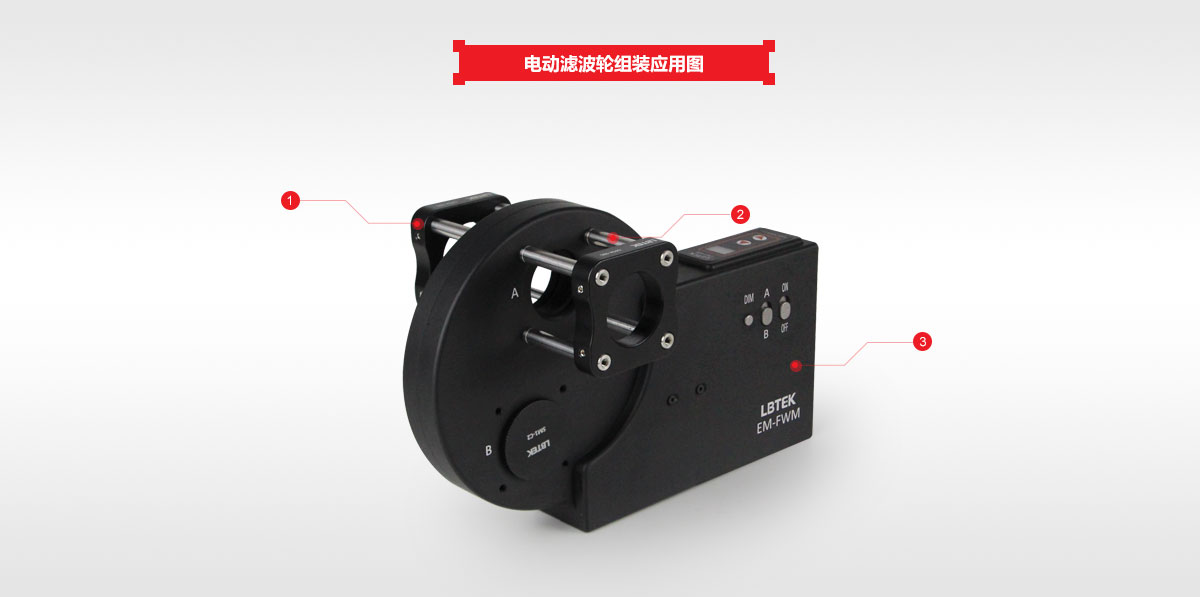

| LBTEK 电动滤光片转轮组装图 | ① 30 mm同轴安装板OPM-9BS×2 | ② Ø6 mm同轴系统安装接杆MOP-40×4 | ③ 电动滤光片转轮EM-FWM6×1 |

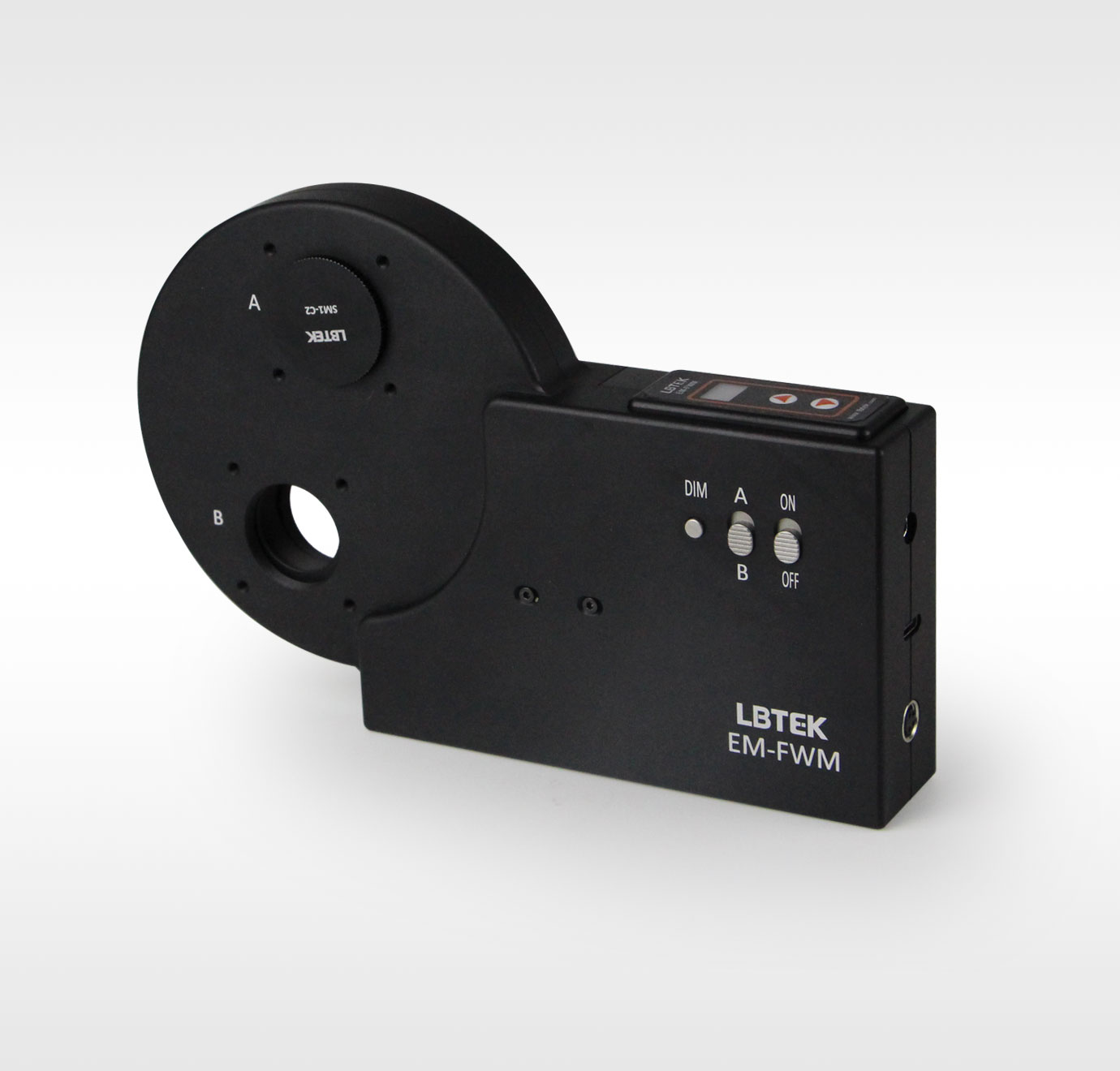

EM-FWM系列产品可以通过显示面板上的▲或▼按钮控件手动选择滤光片，也可以通过Type-C 接口与电脑通信进行远程切换，同时还支持外部TTL等效电平进行输出触发。显示屏用于显示当前所选择的滤光片，通过滤光轮上的DIM按钮可调节屏幕亮度。滤光片转轮的两个光圈通孔可以通过壳体上的A/B 按钮控件进行切换选择以适配不同的光路，底部有两个M6和一个M4的螺纹孔可以与接杆连接安装到光学平台上。EM-FWM滤光轮系列产品安装灵活，操作便捷，非常适用于仪器系统和实验室应用。LBTEK 提供EM-FWM滤光轮产品的控制软件，以及LabVIEW和Visual C++的SDK手册，相关操作说明及示例代码请转到软件标签栏。
EM-FWM6C为预装的中性衰减滤光片组件的电动滤光片转轮。如果需要，LBTEK 也可以为客户提供定制化的滤光片组件预装服务。如有定制需求，请联系LBTEK技术支持。
| 产品型号 |
适用光学元件直径
|
类型
|
单价 | 对比 | 发货日期 | |||
|---|---|---|---|---|---|---|---|---|
|
|
EM-FWM6 | Ø25.4 mm | 主机 | ￥8613 | 当天 |
|
加入购物车 | |
|
|
EM-FWM6C | Ø25.4 mm | 主机+预装滤光片 | ￥9781 | 7周 |
|
加入购物车 |
| 产品型号 | 波长 | 当前波长(nm) | 当前透射率(%) |
|---|
