LBTEK 角度位移台使物体绕一个固定点在小角度范围内精确地旋转。角度位移台和线性位移台相似，但和提供线性运动不同的是，角度位移台绕平台安装表面上方的固定点进行部分旋转。LBTEK 巧妙设计旋转点到安装表面的距离，使两个不同型号的角度位移台能以XY配置进行堆叠，而且两个位移台都绕同一点旋转。LBTEK 角度位移台采用弧形滚珠/交叉滚柱导轨和弧形T型槽两种形式；交叉滚柱导轨可以把平台高度降低，即可以把平台做得比较“扁”，这个对XY平台拼接很重要，因为是滚动体交叉排列，多方向受力时比较稳定；而弧形T型槽结构简单可以将体积进一步缩小且较为经济。
|
材质
6061-T6铝合金
|
表面处理
黑色阳极氧化
|

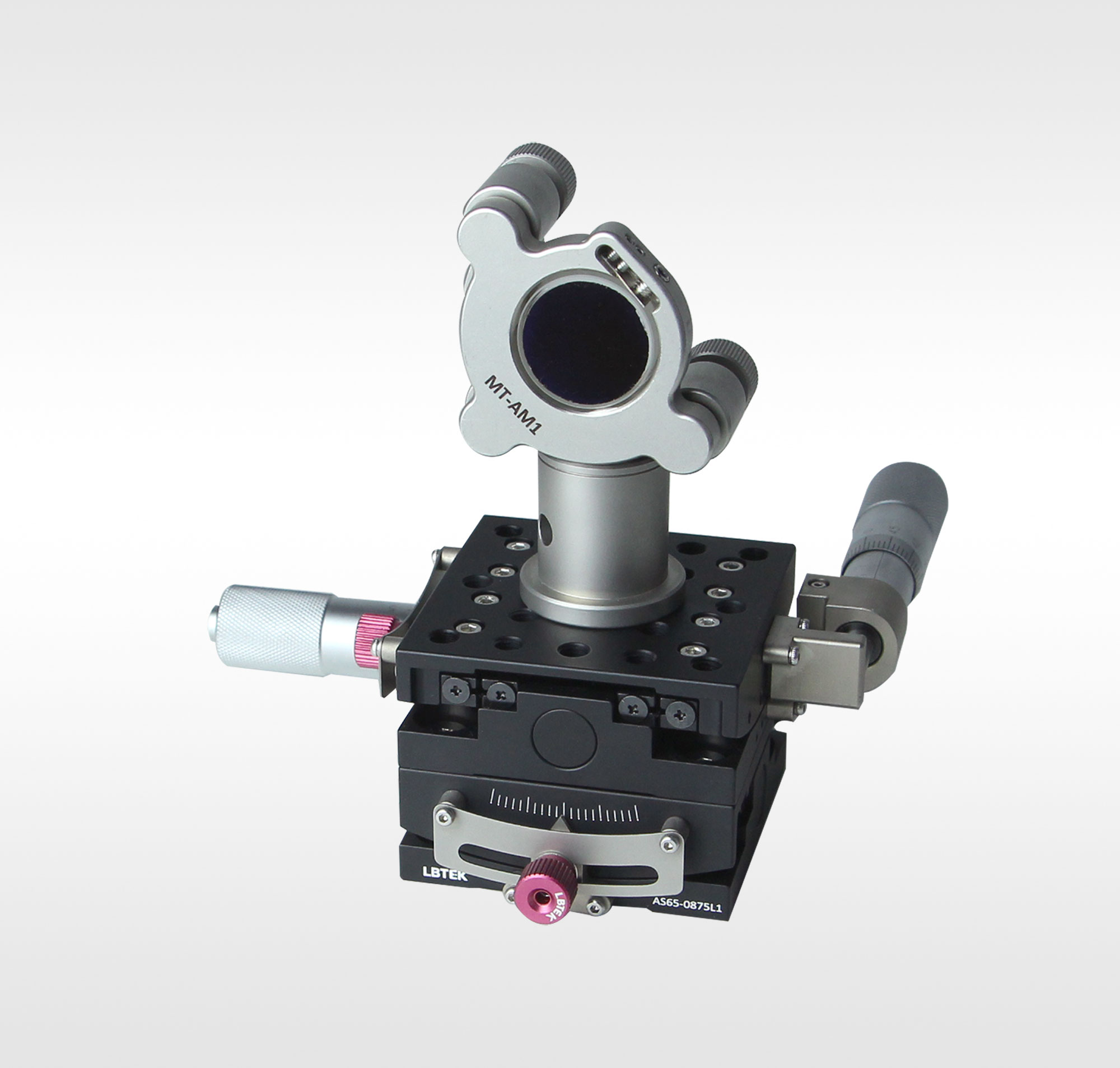

| LBTEK 角度位移台组装应用图 | ① 金属平面反射镜PM10-AL×1 |
② 1英寸不锈钢镜架MT-AM1×1 |
| ③ 光学接杆OP1B-50B4×1 | ④ 角度位移台AS65-0850L2×1 |

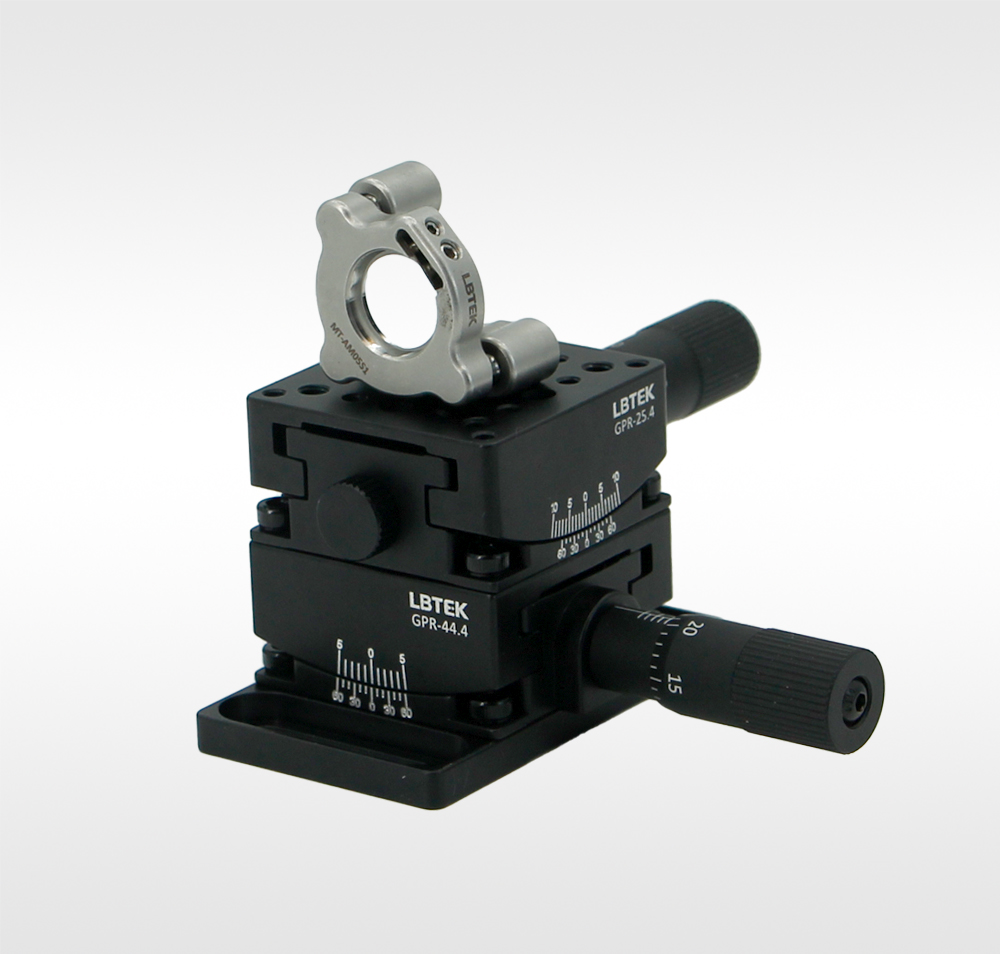

| LBTEK 角度位移台组装应用图 | ① 0.5英寸不锈钢镜架MT-AM05S1×1 | ② 金属膜平面反射镜PM05-UVAL×1 |
| ③ 二轴角度位移台GPR2-25.4×1 |

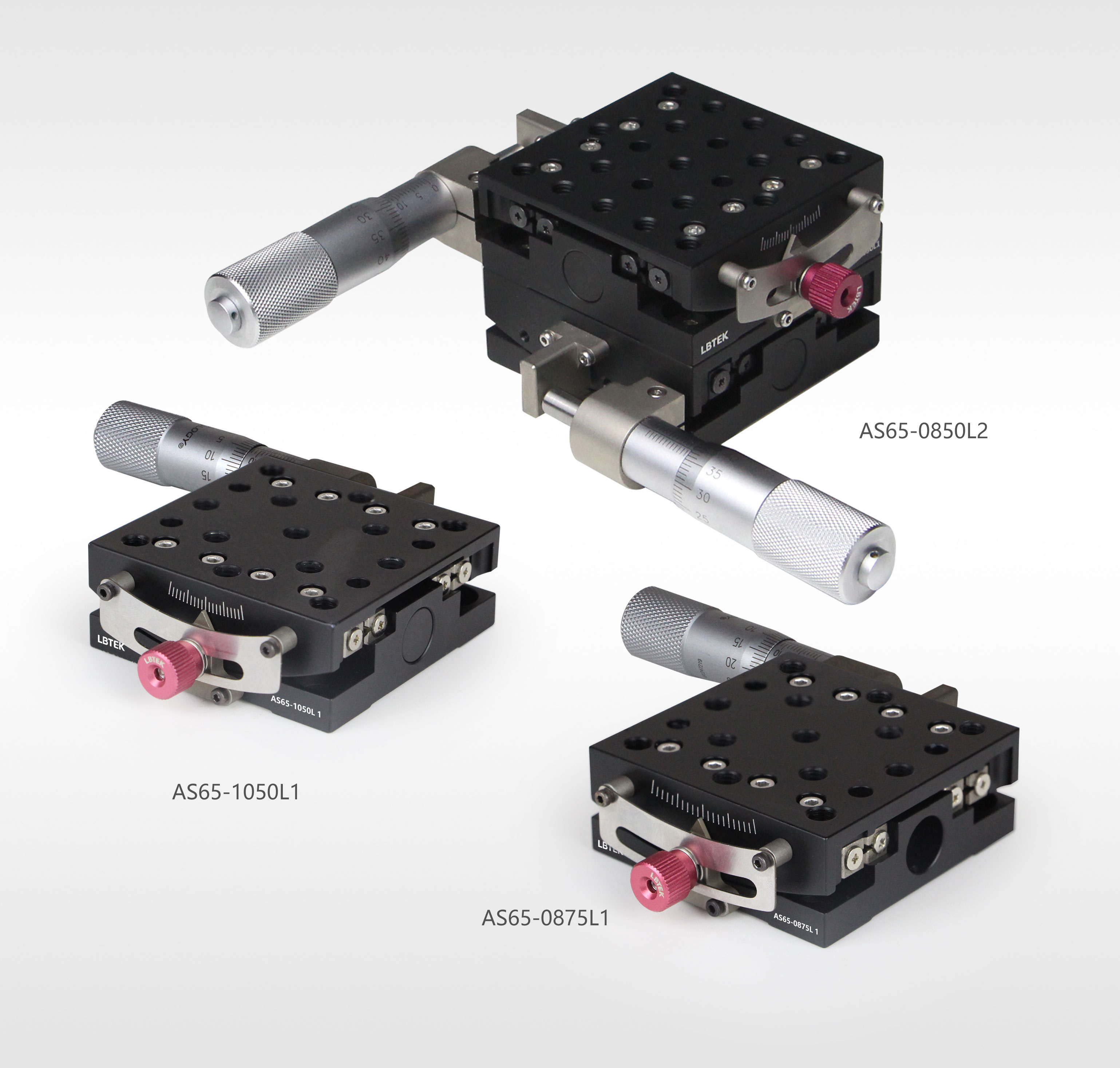

LBTEK 的角度位移台绕旋转点在一定角度范围内提供无阻碍、纯旋转运动。由于紧凑、可堆叠设计，一个位移台可固定在另一个的顶板上，搭建成二轴，而且它们的旋转点重叠（AS65-1050L1安装在AS65-0875L1上可使两个位移台旋转中心重合，从而实现XY方向角度调节），AS65-0850L2已集成安装为二轴，可直接应用。微分头可提供准确且可重复的定位，侧面有分度为1°的刻度尺。位移台侧面带手拧锁紧螺钉，到达预定位置后可锁紧固定。底部具有四个M6沉头孔，可使用M6螺钉安装到面包板、光学平台或其他位移台上。
| 产品型号 | 行程 | 旋转中心高 | 单价 | 对比 | 发货日期 | |||
|---|---|---|---|---|---|---|---|---|
|
|
AS65-1050L1 | ±10° | 50±0.2 mm | ￥3100 | 6周 |
|
加入购物车 | |
|
|
AS65-0875L1 | ±8° | 75±0.2 mm | ￥3250 | 当天 |
|
加入购物车 | |
|
|
AS65-0850L2 | X轴±8°/Y轴±10° | 50±0.2 mm | ￥6364 | 1周 |
|
加入购物车 |

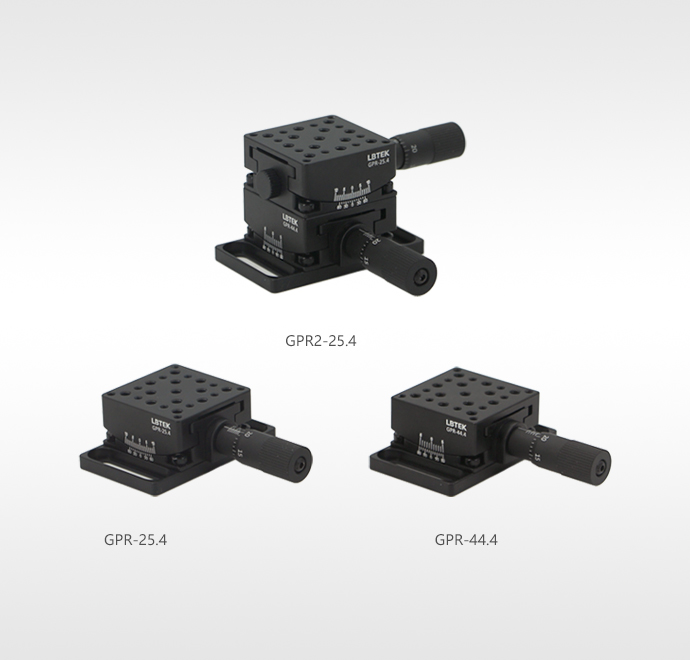

LBTEK 的角度位移台绕旋转点在一定角度范围内提供无阻碍、纯旋转运动，精密弧形T型槽设计，通过波珠弹簧消除加工间隙，提高其运动路径的稳定性。由于紧凑、可堆叠设计，一个位移台可固定在另一个的顶板上，搭建成二轴，而且它们的旋转点重叠（GPR-25.4安装在GPR-44.4上可使两个位移台旋转中心重合，从而实现XY方向角度调节），GPR2-25.4已集成安装为二轴，可直接应用。微分头可提供粗略可重复的定位，微分头采用定制螺距使其旋转一圈位移台旋转约1°，每一小格约为2.4′；侧面带有差分刻线其差分精度为10′。位移台侧面带锁紧螺钉，到达预定位置后可通过1.5 mm六角扳手（附送）锁紧固定。底部具有两个M6沉头孔槽，可使用M6螺钉安装到面包板、光学平台或其他位移台上；台面带有M4和M3螺纹孔，可安装接杆或者镜架等带有M4螺纹孔或者沉头孔的器件。
| 产品型号 | 行程 | 旋转中心高 | 单价 | 对比 | 发货日期 | |||
|---|---|---|---|---|---|---|---|---|
|
|
GPR-25.4 | ±10° | 25.4 mm±0.2 | ￥1895 | 当天 |
|
加入购物车 | |
|
|
GPR-44.4 | ±5° | 44.4 mm±0.2 | ￥1868 | 当天 |
|
加入购物车 | |
|
|
GPR2-25.4 | X轴±5°，Y轴±10° | 25.4 mm±0.2 | ￥3705 | 当天 |
|
加入购物车 |
| 产品型号 | 波长 | 当前波长(nm) | 当前透射率(%) |
|---|
