镀金属膜凹面反射镜非常适用于宽谱光源光束汇聚或准直、光束收集等，其在宽谱范围内具有较高的反射率。光束在金属膜表面反射，不会带来色差。金属膜在高湿度环境中很容易被氧化变色或脱落，LBTEK的镀金膜反射镜在其表面镀一层二氧化硅保护膜，用于隔绝金属膜与空气直接接触，避免金属膜被氧化影响光学性能。 LBTEK提供无通孔与带有离轴孔的镀金膜凹面反射镜。所有反射镜均精细加工，严格管控质量，以保证为用户提供高质量的反射镜产品。如需定制其他金属膜凹面反射镜，请联系LBTEK技术支持。
|
光学元件材质
紫外熔融石英
|
通光孔径
>90% CA
|
|
工作波长
2.0 μm-20.0 μm
|
反射率
Ravg＞98%
|
|
表面光洁度（划痕/麻点）
40/20
|
.jpg)
.jpg)
金属膜反射镜
一、定义
金属材料一般为晶粒聚集体，无规则取向的小晶体构成，光不能在金属内部传播，只能在金属表面传播，但由于金属材料为导体，光在传播过程中会产生焦耳热，损耗小部分光能，因此，在基材上镀金属膜能做成金属膜反射镜，但金属对光有吸收，反射率比介质膜反射镜低。
图1 金属膜反射镜光路示意图。

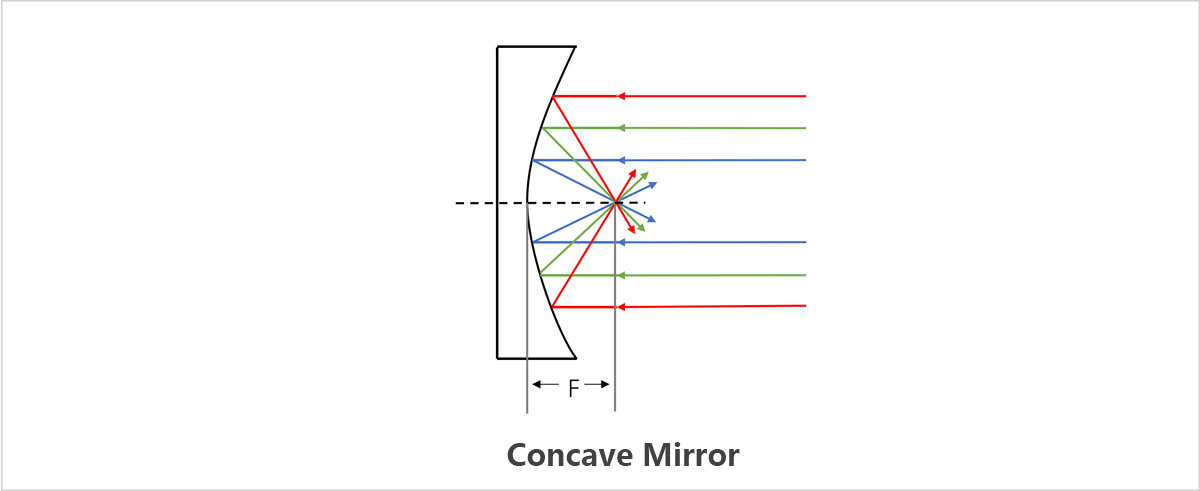

图2 金属膜凹面反射镜光路示意图。
二、特点
1、任意入射角度；
2、工作波长:450 nm-20 μm；
3、较高的反射率。
三、介质膜反射镜VS金属膜反射镜
| 介质膜反射镜 | 金属膜反射镜 | |
| 反射率 | >99% | >93% |
| 工作波长 | 400 nm-750 nm | 480 nm-20 μm |
| 材料吸收 | 无 | 有 |
| 入射角敏感度 | 高 | 低 |
| 硬度 | 高 | 低 |
| 成本 | 高 | 低 |
四、说明
镀金属膜反射镜非常适用于宽谱光学系统中（工作波长450 nm-20 μm ），在宽谱范围内具有较高的反射率。由于金属膜的硬度低、容易划伤且在高湿度环境中很容易被氧化变色或脱落，针对这些缺点，LBTEK在镀金属膜反射镜的表面会增镀一层二氧化硅保护膜，隔绝金属膜与空气直接接触，避免金属膜被氧化影响光学性能。
LBTEK金属膜反射镜均精细加工、严格管控质量，保证以合理的价格为用户提供高质量的产品。

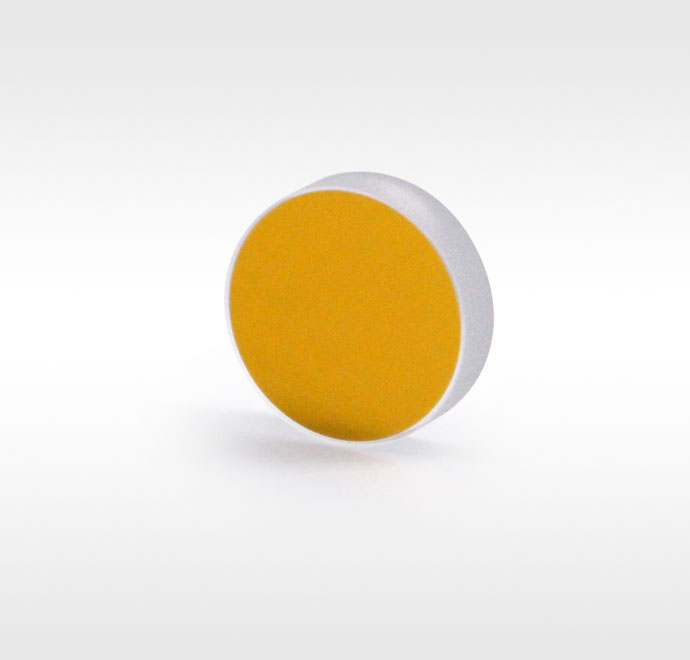

LBTEK提供的镀金膜凹面反射镜采用中红外增强型金膜，相比于标准的镀金膜反射镜，此款反射镜在2 μm-20 μm范围内具有更高的反射率，平均反射率可达到98%以上。反射镜采用紫外熔融石英作为基底材料，具有更高的热稳定性。表面镀有二氧化硅保护膜，用于隔绝金属膜与空气直接接触，避免金属膜被氧化影响光学性能。
| 产品型号 | 直径 | 焦距 | 中心厚度 | 单价 | 对比 | 发货日期 | |||
|---|---|---|---|---|---|---|---|---|---|
|
|
CM10-F100-AU | 25.4 mm | -100 mm | 6 mm | ￥1339 | 当天 |
|
加入购物车 |

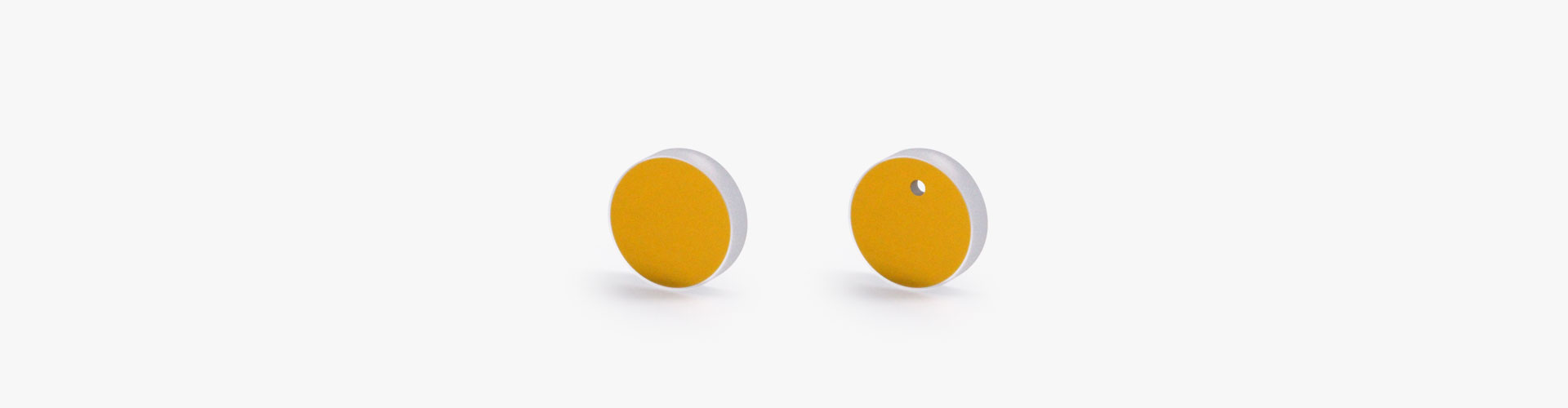

LBTEK提供带离轴孔的镀金膜凹面反射镜。两个焦距相同的金膜凹面反射镜，可以构造一个腔。其中至少有一个反射镜带通孔 (中心孔或离轴孔)，光通过凹面反射镜上的孔入射和出射，并在返回到其入口点之前在腔内进行多次反射，可以用作Herriot气体吸收池。LBTEK带通孔的反射镜在背侧上具有Ø3.0 mm的孔径与60°的倒角。 LBTEK镀金膜凹面反射镜采用紫外熔融石英作为基底材料，具有更高的热稳定性。表面镀有二氧化硅保护膜，用于隔绝金属膜与空气直接接触，避免金属膜被氧化影响光学性能。
| 产品型号 | 直径 | 焦距 | 中心厚度 | 单价 | 对比 | 发货日期 | |||
|---|---|---|---|---|---|---|---|---|---|
|
|
CM10-F100-AU-OH03 | 25.4 mm | -100 mm | 6 mm | ￥1455 | 当天 |
|
加入购物车 |
| 产品型号 | 波长 | 当前波长(nm) | 当前透射率(%) |
|---|
