LBTEK提供的电动旋转位移台可以为大尺寸光学元件和光机械件的安装提供精准的旋转位移调节，由步进电机驱动蜗轮蜗杆传动机构，在深沟滚珠轴承导轨上可实现连续且精确的360 °旋转位移运动。旋转台面带有M3、M4、M6螺纹孔阵列，可用于安装相同螺纹规格的机械件或搭接光学系统等。电动旋转位移台所装配的五相步进电机稳定且可靠，运动速度最高可达36°/秒，控制器在无供电条件下，可通过电机尾部旋钮实现手动调节功能。
|
材质
铝合金
|
表面处理
黑色阳极氧化
|
|
传动机构
蜗轮蜗杆
|
导向机构
组合式深沟滚珠轴承
|
|
电机类型
五相步进电机
|

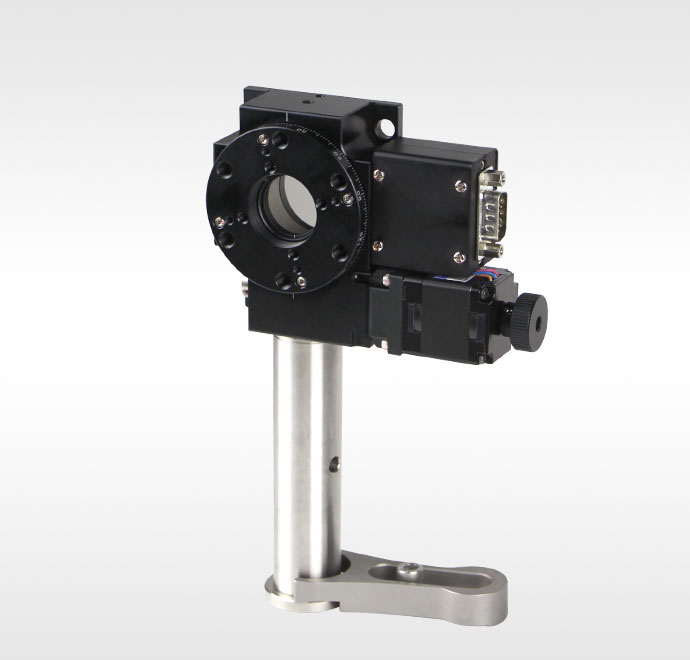

| LBTEK 电动旋转位移台组装应用图 | ① 吸收型中性密度滤光片NDFA10-20-C×1 | ② 电动旋转位移台EM-RP60×1 |
| ③ Ø25 mm带基座光学接杆OP1B-75B4×1 | ④ 接杆支架叉块PHC-32S×1 |
LBTEK 提供的电动旋转位移台可实现360°连续的旋转运动，旋转台面侧面刻线精度为2°，分辨率可达0.001°细分或0.0018°细分，由步进电机驱动蜗轮蜗杆机构使滑台通过深沟滚珠轴承导轨实现精确的旋转运动控制。其底部有3个或4个M6用沉头孔，通过附送的3个或4个M6圆柱头内六角螺丝，可安装到光学平台或自定义搭接的位移台模组中。其中EM-RP40台面有一组在分度直径Ø25 mm的圆上均布的M6螺纹孔，中心有1个SM05贯穿螺纹孔；EM-RP60台面有1组间距22 mm的M4螺纹孔，1组间距30 mm的M3螺纹孔，1组分度直径Ø50 mm的M6螺纹孔，其中心有1个SM1贯穿螺纹孔；EM-RP100台面有一组在分度直径Ø75 mm的圆上均布的M6螺纹孔，中心有1个SM2贯穿螺纹孔。用户可根据需求，使用相同螺纹规格的机械件安装光学元件或搭接光学系统等。电动旋转位移台需搭配电动位移台控制器进行使用，LBTEK提供EM-CV5-x系列控制器可供用户选择。请注意，对应电动旋转位移台不包括光学元件安装卡环。
| 产品型号 | 行程 | 分辨率 | 台面尺寸 | 单价 | 对比 | 发货日期 | |||
|---|---|---|---|---|---|---|---|---|---|
|
|
EM-RP60 | 360° | 0.001°细分 | Ø59 mm | ￥7510 | 当天 |
|
加入购物车 | |
|
|
EM-RP100 | 360° | 0.001°细分 | Ø100 mm | ￥9072 | 当天 |
|
加入购物车 | |
|
|
EM-RP40 | 360° | 0.0018°细分 | Ø40 mm | ￥5916 | 6周 |
|
加入购物车 |
| 产品型号 | 波长 | 当前波长(nm) | 当前透射率(%) |
|---|
