光纤端面检测镜—

产品说明

用于检测光纤端面抛光质量、洁净度
可人眼直接观察
高质量、低失真的成像
提供同轴和倾斜的照明设置

LBTEK光纤端面检测镜能对光纤端面进行高质量、低失真的成像，来检测光纤端面抛光质量和洁净度。检测镜具有高强度照明系统和200X/400X放大倍率，能提供光纤纤芯以及周围包层的清晰图像。提供同轴和倾斜两种照明设置。同轴照明提供对称光，用于高亮度的细节检查，而倾斜照明以相对光纤端面离心的角度提供照明光，以实现更高对比度。

通用参数

放大倍率 200X/400X	照明方式同轴照明，倾斜照明
光源 LED，10 w小时

一、操作说明

1.将适配器安装至光纤端面检测镜底部；

2.将接头(或光纤适配器)陶瓷插芯部分插入安装好的适配器中，为了方便观测，请将接头插到底，可以减少重复对焦的过程。

3.打开照明电源。照明电源需持续按压开关的一端以保持照明，松手自动关闭照明光源。按压靠近观测目镜一端按钮为倾斜照明模式，按压靠适配器一端为同轴照明模式。

4.调焦和观察。装好待观察接头或纤芯以及打开照明电源后，手持观察镜体，将观察目镜贴近眼睛，看到一片亮视野后，通过旋转目镜调节焦距，直至看到清晰的端面图案。

5.首次使用光纤观测镜观察可能会花比较长的时间调焦，但一旦调好后，后续便能直接使用（不转动目镜的情况下），使用更加便捷。

6.适配器端物镜镜头有脏污：在观察时发现视野中有脏污，但是擦拭干净被测接头端面后依然存在。此时可在保持观察的情况下，转动接头或者光纤，发现脏污不随其转动而发生移动，则可判定镜头有脏污。需使用棉签或者无尘布擦拭干净。

图1.光纤端面检测镜结构。

图2. 光纤端面检测镜适用接头类型。

二、照明选项

LBTEK的光纤端面检测镜提供两种照明模式—同轴照明和倾斜照明：

同轴照明模式：照明光路与观察光路一致，是一种非常有效的照明方式。它能提供垂直入射观察面的照明光束，能呈现被观测物体最清晰的细节、最亮的观测效果。

倾斜照明模式：照明光束以一定倾斜角度入射至观察面，这种模式能更方便观察者判定端面的清洁度和纤芯的状态。

三、注意事项

1.禁止使用光纤端面检测镜观察通光的光纤端面，避免激光伤害眼睛。

2.使用前，必须确保光纤或者接头未与开启的激光器连接，或者确保激光器处于关闭状态下，光纤中无任何光信号传输。

3.长期不使用时，请将电池取出。

4.存放时，确保适配器安装在镜体上，以保护物镜不被刮伤。

姓名

手机

单位

邮箱

联系我

反馈产品

反馈类型

反馈内容

提交

历史反馈

{{item.user_name}}发布于{{item.create_time}}

手持光纤端面检测镜

200X/400X放大倍率可选
附带1.25 mm/2.5 mm两种接头适配器
适用SC、FC、LC与ST四种接头

LBTEK 光纤端面检测镜能对光纤端面和周围进行高质量、低失真的成像。这种显微镜具有高强度照明系统和200X/400X放大倍率，足以提供光纤纤芯以及周围包层的清晰图像。此外还提供有1.25 mm/2.5 mm两种规格的接头适配器。注：光纤端面检测镜禁止用于检测连接有源光源的光纤，检测之前必须断连或关闭光源。操作说明请参见技术说明标签。

1.25 mm/2.5 mm两种接头适配器

	产品型号	放大倍率	照明方式	单价	对比	发货日期
	WL-D200	200X	同轴照明，倾斜照明	￥1449		当天		加入购物车
	WL-D400	400X	同轴照明	￥1588		当天		加入购物车

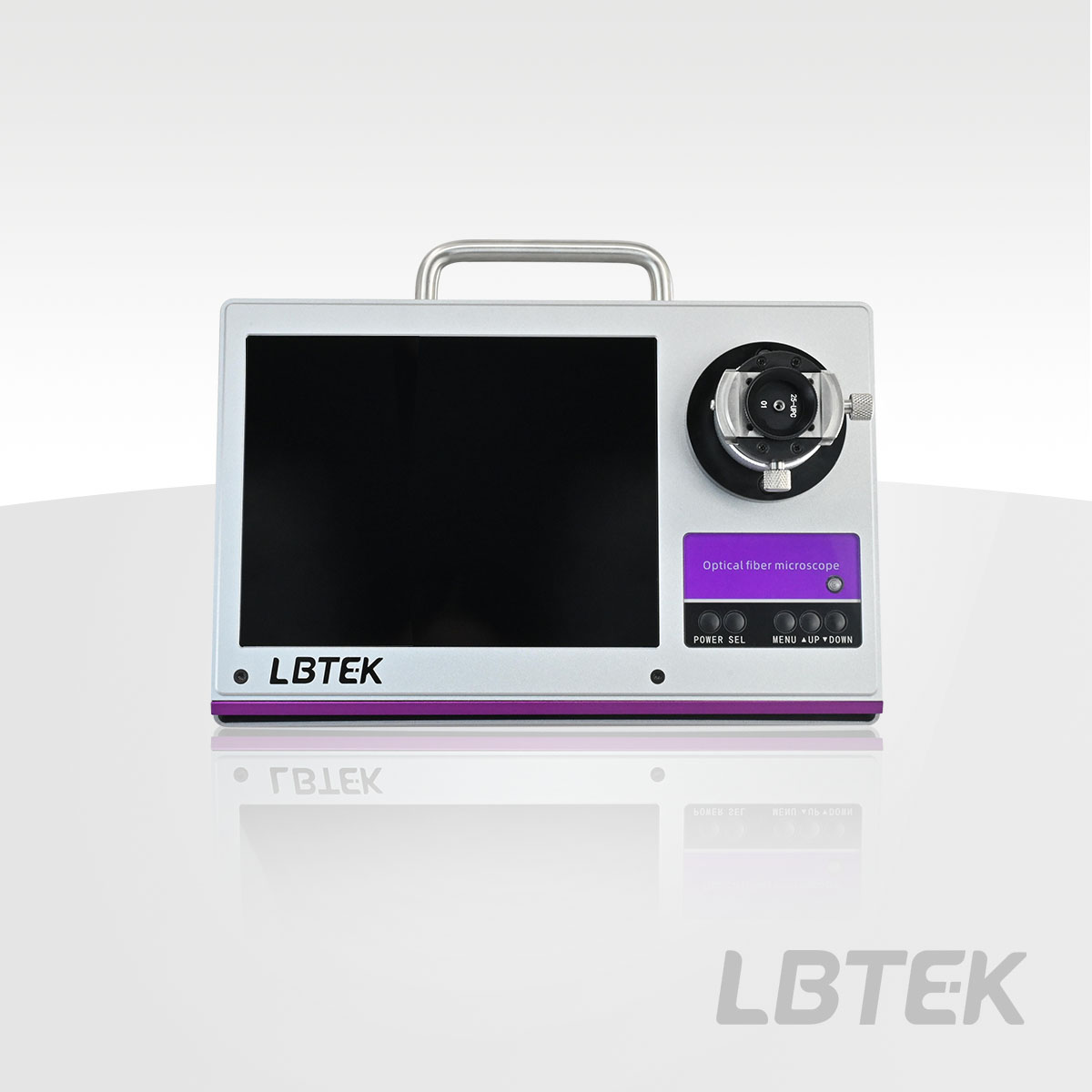

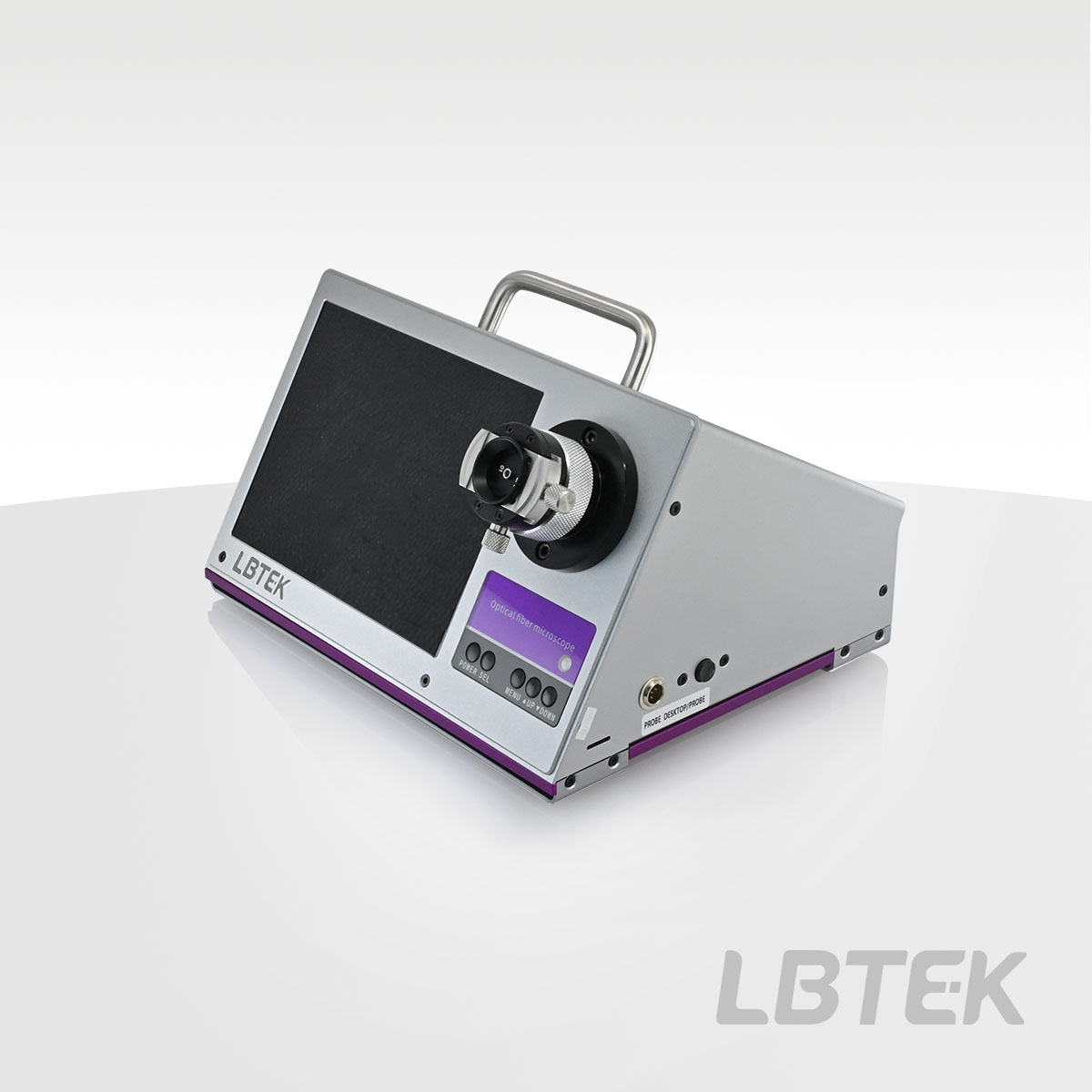

台式光纤端面检测镜

200X/400X放大倍率可选
高清晰8英寸TFT屏幕
附带Ø2.5 mm/Ø1.25 mm两种插芯适配器
适用SC、FC、LC三种接头
防静电干扰

LBTEK 台式光纤端面检测镜配置了高清晰、高分辨率 TFT 显示屏，能对光纤端面和周围进行高质量、低失真的成像。这种显微镜具有高强度照明系统和200X/400X放大倍率，足以提供光纤纤芯以及周围包层的清晰图像。LBTEK 台式光纤端面检测镜提供有Ø2.5 mm/Ø1.25 mm两种规格的插芯适配器，Ø2.5 mm插芯适配器适用于FC、SC光纤跳线，Ø1.25 mm插芯适配器适用于LC光纤。注：光纤端面检测镜禁止用于检测连接有源光源的光纤。操作说明请参见详情下电子说明书。

光纤端面视图

	产品型号	放大倍率	单价	对比	发货日期
	WLT-D200	200X	￥3773		当天		加入购物车
	WLT-D400	400X	￥4081		当天		加入购物车

产品型号	适配光纤接头类型	单价	发货日期
WLT-125P	LC接头	￥245	当天	加入购物车
WLT-250P	FC/PC、SC和ST接头	￥245	当天	加入购物车
WLT-FCA	FC/APC接头	￥298	当天	加入购物车
WLT-MTAPC	MT/APC接头	￥298	当天	加入购物车
WLT-MTUPC	MT接头	￥298	当天	加入购物车
WLT-SMA	SMA接头	￥245	当天	加入购物车
