产品说明

可被作为光开关或可变衰减器
可应用于激光打标、光刻、材料加工、医疗手术、微加工
提供匹配声光调制器的射频驱动器及其电源

LBTEK 声光调制器在布拉格衍射的作用下，只出现一级衍射光和透射光，可被作为光开关（以设定的频率进行光的循环开关）或可变衰减器（动态控制透射光或1级衍射光的强度）使用，可应用于激光打标、光刻、材料加工、医疗手术、微加工等领域。LBTEK提供自由空间型与光纤型声光调制器，客户可以根据使用场景进行选择，并提供与声光调制器匹配的射频驱动器，通过输入不同的调制信号，驱动器可以产生特定的波形。LBTEK提供声光调制器的定制服务，如有定制需求、使用问题以及相关配件推荐，请联系LBTEK技术支持。

声光调制

介质在外力作用下发生弹性应变，从而导致介质光学性质发生改变的现象称为弹光效应。当介质中有超声波传播时，由于超声波是弹性波，在介质中就产生了随时间和空间周期变化的弹性应变，因而介质中各点的折射率就会随着该点上的弹性应变而发生相应的改变，光通过这种介质会发生衍射，这种现象称为声光效应。声光调制技术是利用声光效应，使激光光束被超声束调制，通过控制以达到开关调制或强度调制的目的。

当纵声波在介质中传播时，介质的折射率随时间和空间周期性变化，此时的介质可看作运动的声光栅，声光栅的光栅常数为声波的波长，其光栅方程如下式所示，其中λ_s为超声波的波长，λ为光波长，m为衍射级次，θ_i和θ分别为入射光和衍射光与光栅面的夹角。

根据超声波长、光波长和声光相互作用长度存在布拉格声光衍射和拉曼-奈斯衍射两种典型的声光衍射现象。

一、声光衍射原理

1.1 布拉格声光衍射

布拉格衍射纵声波通过的声光介质可以看作是间距为声波波长λ_s的反射层，如图1所示为布拉格衍射示意图。布拉格衍射的条件如下式所示，其中λ为光在真空中的波长，n为介质折射率，θ_B为布拉格衍射角。

图1 布拉格衍射示意图

只有入射角满足上式的光波，才能发生布拉格衍射，衍射级次只有+1或-1。当入射光的入射角偏离布拉格角时，衍射效率会大大降低。布拉格声光衍射得到的零级和一级衍射光强计算式如下，其中I_i是入射光强，δ为零级和一级衍射光之间的相位延迟，即光波通过超声场产生的附加相位差。

1.2 拉曼-奈斯声光衍射

拉曼-奈斯声光衍射产生于声波强度较弱且声光相互作用长度较短的情况。声波波长λ_s比光波波长λ大得多，当光波平行通过声光介质时，只受到相位调制，即折射率大的部分光波波阵面延迟，折射率小的部分光波波阵面超前，因此平面波通过声光介质后，波阵面会游凹凸现象，如图2所示。由出射光波阵面上各个子光源发出的次波将发生相干作用，形成已入射光方向为中线，对称分布的多级衍射光，这就是拉曼-奈斯衍射。拉曼-奈斯衍射的衍射效率低，目前应用较少。

图2 拉曼-奈斯声光衍射示意图

1.3 布拉格声光衍射VS拉曼-奈斯声光衍射

衍射类型	衍射角	声波波长	作用长度
布拉格声光衍射	θ≈0	λ_s较大	远小于1
拉曼-奈斯声光衍射	θ≠0	λ_s较小	远大于1

二、应用

2.1 LBTEK声光调制器根据布拉格声光衍射原理制成，一级衍射波光强与声光光强成简单的线性关系，若对声波进行调制，则光波就被调制。在通信领域，可将所需传输的信息加载在光波上。

2.2 声光偏转器：通过改变超声波的频率，改变衍射光波的偏振方向。可用于激光电视扫描，x-y记录仪等快速随机读出装置。

2.3 声光频谱分析器：入射光波长不同，衍射光出射角度不同。

LBTEK 声光调制器组装应用图	① 声光调制器×1	② 散热器×1
	③ Ø12.7 mm接杆OP-75×1	④ 接杆支架PH-75B×1
	⑤ 射频驱动器×1

LBTEK 水冷型声光调制器组装应用图	① 水冷机水管，连接水冷机LB-Q420AC01×1	② 水冷型声光调制器×1
LBTEK 水冷型声光调制器组装应用图	③ 射频驱动器×1

百度网盘下载链接：点击下载提取码: LB01

姓名

手机

单位

邮箱

联系我

反馈产品

反馈类型

反馈内容

提交

历史反馈

{{item.user_name}}发布于{{item.create_time}}

声光调制器，自由空间型，传导冷却

工作波长：355 nm、450 nm、780 nm、1040 nm-1080 nm
入射光偏振态：线偏振光，垂直于底座
衍射效率：≥80%
高损伤阈值

LBTEK 声光调制器可被作为光开关（以设定的频率进行光的循环开关）或可变衰减器（动态控制透射光或1级衍射光的强度）使用。注意该产品工作时会发热，需要安装在导热性良好的安装件上，或者配备散热器。LBTEK提供波长355 nm、450 nm、532 nm、780 nm、1040 nm-1080 nm的声光调制器，并提供配套的射频驱动器与电源可以进行选购。

LBTEK传导冷却型声光调制器与射频驱动器连接

产品型号	工作波长	通光孔径	射频信号频率	单价	发货日期
AOM30-355-100	355 nm±20 nm	3.0 mm	100 MHz	￥15225	8周	加入购物车
AOM30-450-100	450 nm±20 nm	3.0 mm	100 MHz	￥16494	当天	加入购物车
AOM30-532-100	510 nm-550 nm	3.0 mm	100 MHz	￥16494	8周	加入购物车
AOM30-780-80	780 nm±20 nm	3.0 mm	80 MHz	￥9084	联系客服	加入购物车
AOM30-780-100	780 nm±20 nm	3.0 mm	100 MHz	￥9490	联系客服	加入购物车
AOM20-1064-80	1040 nm-1080 nm	2.0 mm	80 MHz	￥7105	7周	加入购物车

	产品型号	工作波长	通光孔径	射频信号频率	单价	对比	发货日期
	AOM30-1064-80	1040 nm-1080 nm	3.0 mm	80 MHz	￥9389		7周		加入购物车

产品型号	工作波长	光纤接口	射频信号频率	单价	发货日期
AOMF-780-200-APC	780 nm±20 nm	FC/APC	200 MHz	￥29181	联系客服	加入购物车
AOMF-1064-200-APC	1030 nm-1080 nm	FC/APC	200 MHz	￥27913	当天	加入购物车
AOMF-1550-80-APC	1550 nm±20 nm	FC/APC	80 MHz	￥25375	联系客服	加入购物车
AOMF-1550-200-APC	1550 nm±20 nm	FC/APC	200 MHz	￥28166	联系客服	加入购物车

射频驱动器

射频信号频率：80 MHz、100 MHz
高稳定性、高精度
射频信号输出端口：SMA-F

LBTEK 射频驱动器输出具有高稳定性和高精度的射频信号，通过不同的调制信号，驱动器可以产生特定的波形，以满足光学器件在不同应用中的要求。该射频驱动器主要作为声光调制器的驱动使用，LBTEK提供80 MHz和100MHz的射频驱动器，射频驱动器的输入端接口为DB9，带SMA-F接口。配套赠送线缆，一端为DB9接口，另一端为裸线，方便客户根据使用的电源及信号发生器进行接线，红色为+24V电源线、黑色为地线、蓝色为数字信号控制线、绿色为模拟信号控制线。如有使用问题，请联系LBTEK技术支持。
注：该类射频驱动器LBTEK不提供电源及调制信号发生设备，相关配件推荐请联系LBTEK技术支持。

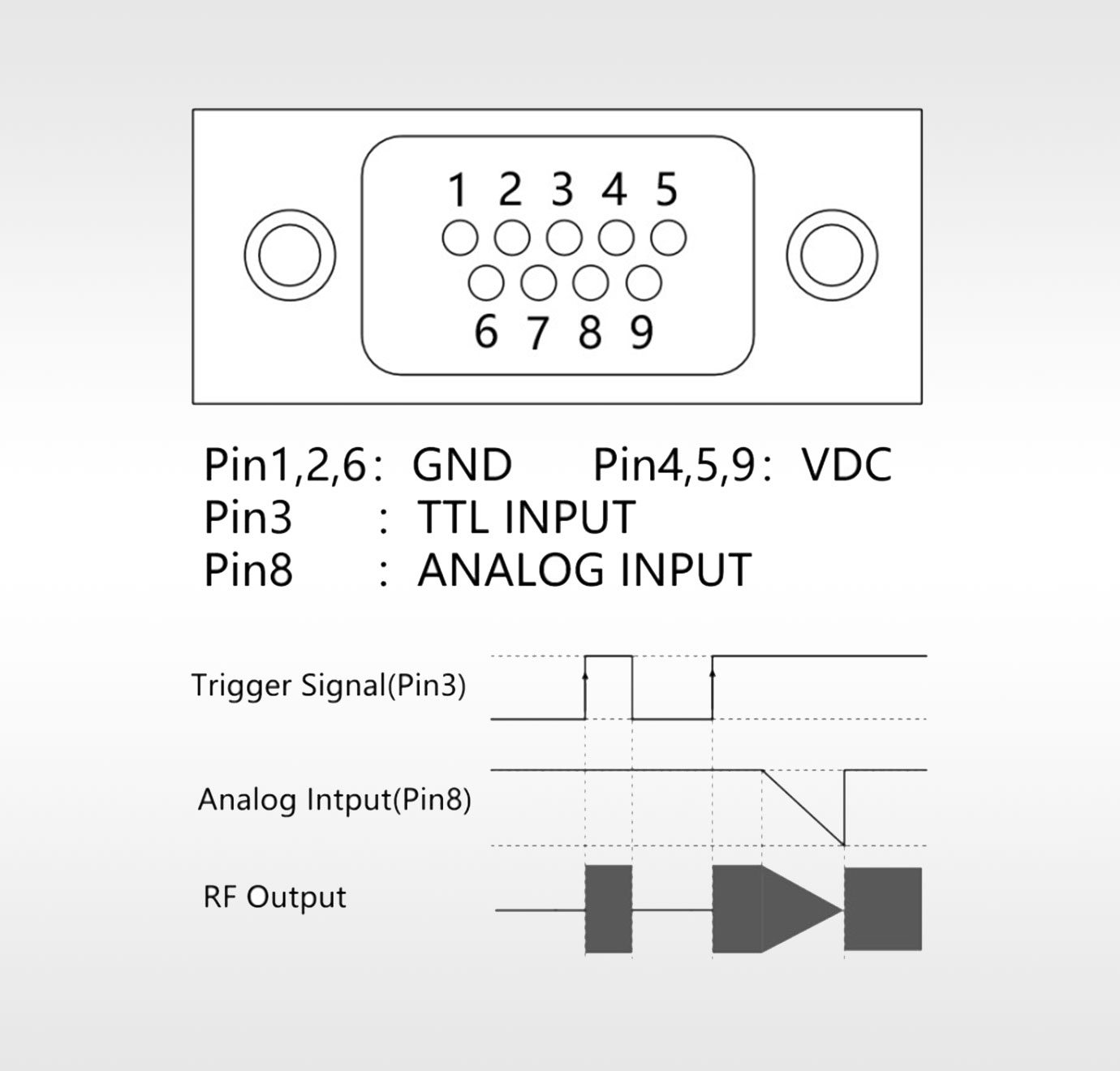

LBTEK射频驱动器输入接口示意图

产品型号	最大输出功率	频率	单价	发货日期
RFD-080-SMAF	20 W	80 MHz	￥4500	当天	加入购物车
RFD-100-SMAF	20 W	100 MHz	￥4500	当天	加入购物车
RFD-080-30W-SMAF	30 W	80 MHz	￥4872	6周	加入购物车

可编程直流电源

三路高精度电源独立可控输出：32V/3.2A×2，可切换2.5V/3.3V/5V/3.2A×1，总功率220W
最高4位电压和3位电流显示，分辨率：10 mV、10 mA
三种输出模式：独立，串联和并联连接
100V/120V/220V/230V兼容的设计，以满足不同电网的需求
内部5组系统参数保存/调取，支持数据存储空间扩展

LBTEK提供的可编程直流电源兼容100V/120V/220V/230V的电压输入，分辨率为10mV、10mA；优良的设定和回读精度，确保精确纯净地输出，即使非常小的电压或电流变化，也能够准确模拟。该电源的CH1通道和CH2通道可以串联或者并联，扩充了电源的功率输出范围。该电源提供了五组本地存储系统参数，能在本地存储器中存储、调用、删除，因此很容易返回到客户所需的设置。产品随箱配送了使用说明书，如有其他问题、需求，请联系LBTEK技术支持。

可编程直流电源LED显示屏

产品型号	分辨率	单价	发货日期
LBSPD3303C	10 mV/10 mA	￥2548	6周	加入购物车
LBSPD3303X-C	10 mV/10 mA	￥3219	6周	加入购物车
LBSPD3303X	1 mV/1 mA	￥5479	6周	加入购物车
LBSPD3303X-E	10 mV/10 mA	￥4349	6周	加入购物车
