产品说明

更高消光比
更高损伤阈值
更大工作温度范围
抗紫外辐射、耐化学腐蚀
AOI：0°±20°

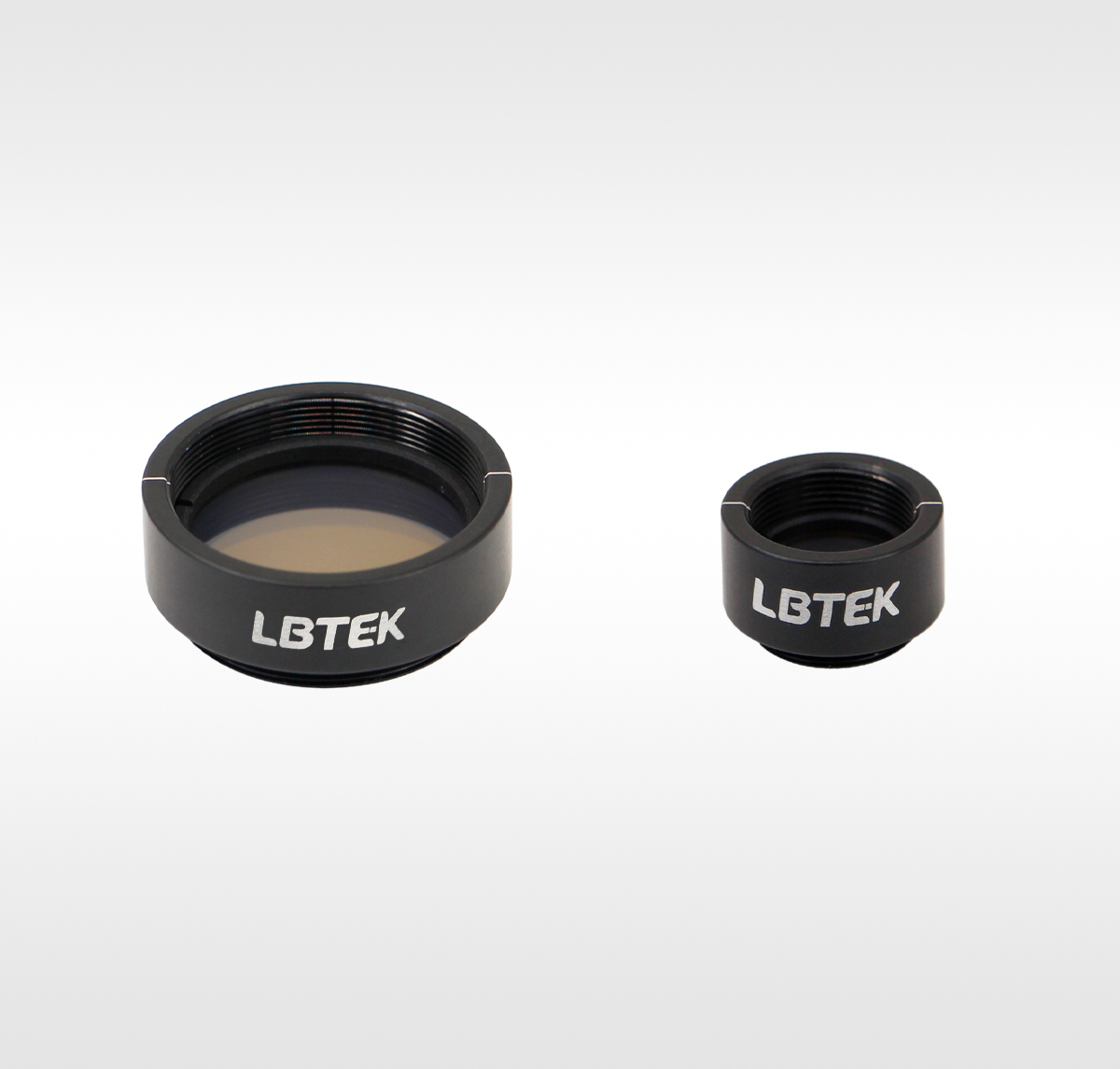

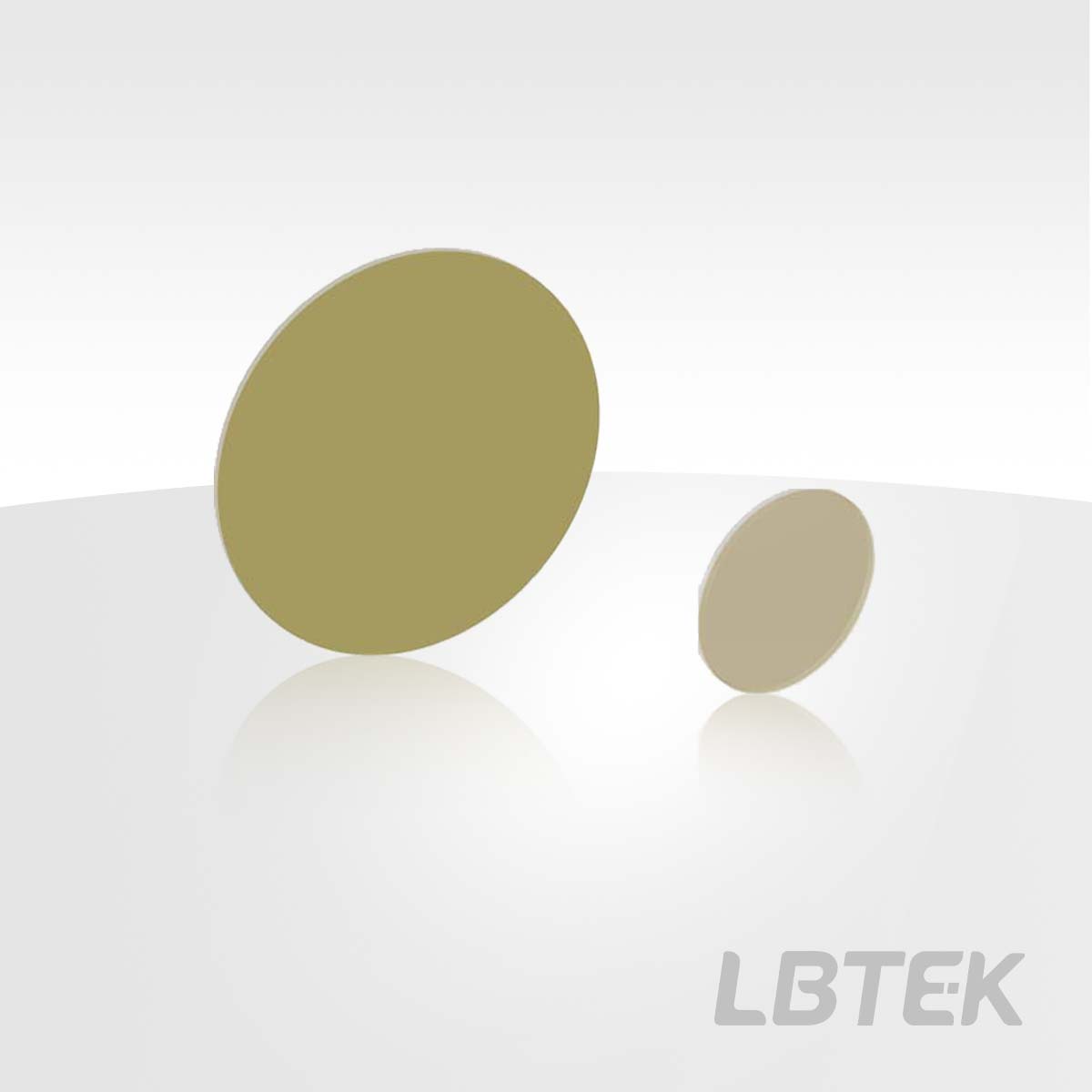

LBTEK纳米粒子薄膜线性偏振片通过在钠钙玻璃上嵌入长椭球银纳米粒子制造而成，纳米粒子层的厚度不同可以造成偏振片性能的不同。与聚合物偏振片相比，纳米粒子薄膜线性偏振片具有更高的消光比、更高的损伤阈值及更大的工作温度范围。LBTEK提供七类不同工作波长的纳米粒子薄膜线性偏振片，工作波长范围覆盖365 nm-395 nm、480 nm-5000 nm，在不同波段具有不同的消光比，且在±20°的入射角范围内保持良好性能。

示意图/演示视频

通用参数

通光孔径

90%CA

入射角

0°±20°

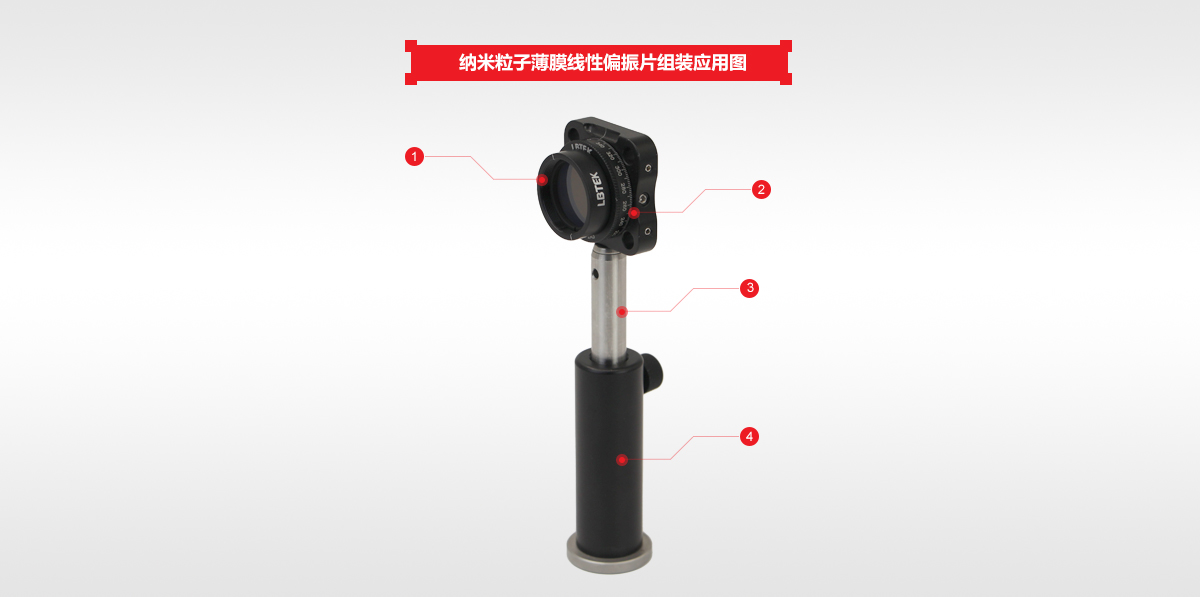

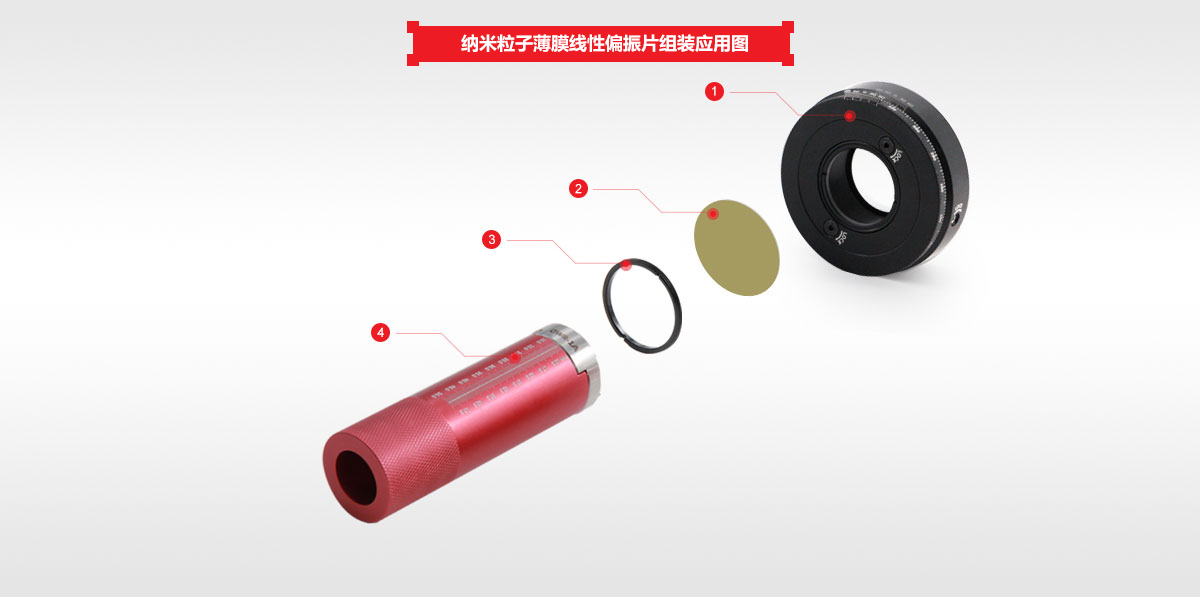

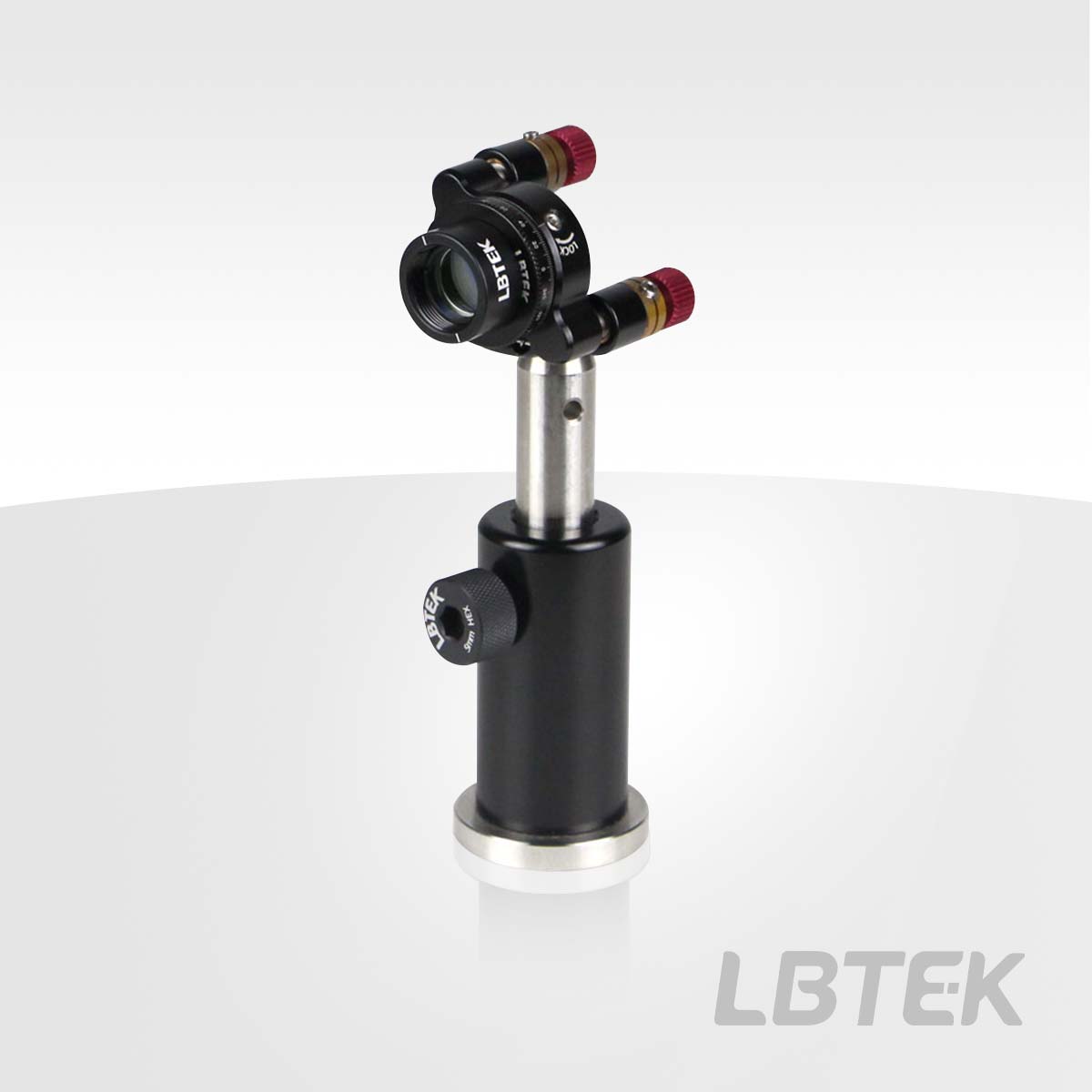

LBTEK 纳米粒子薄膜线性偏振片组装应用图	① 自由空间旋转调整架CMRMD1×1	② 纳米粒子薄膜线性偏振片NFLP25-VIS500×1
LBTEK 纳米粒子薄膜线性偏振片组装应用图	③ SM1卡环SM1R×1	④ 卡环扳手OWR-1A×1

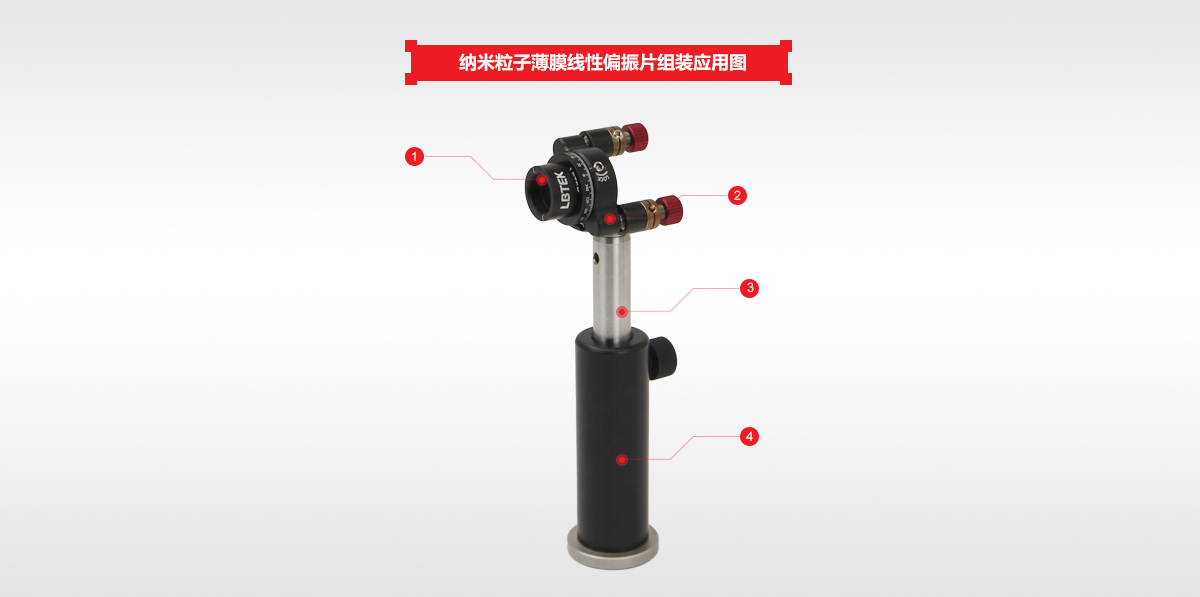

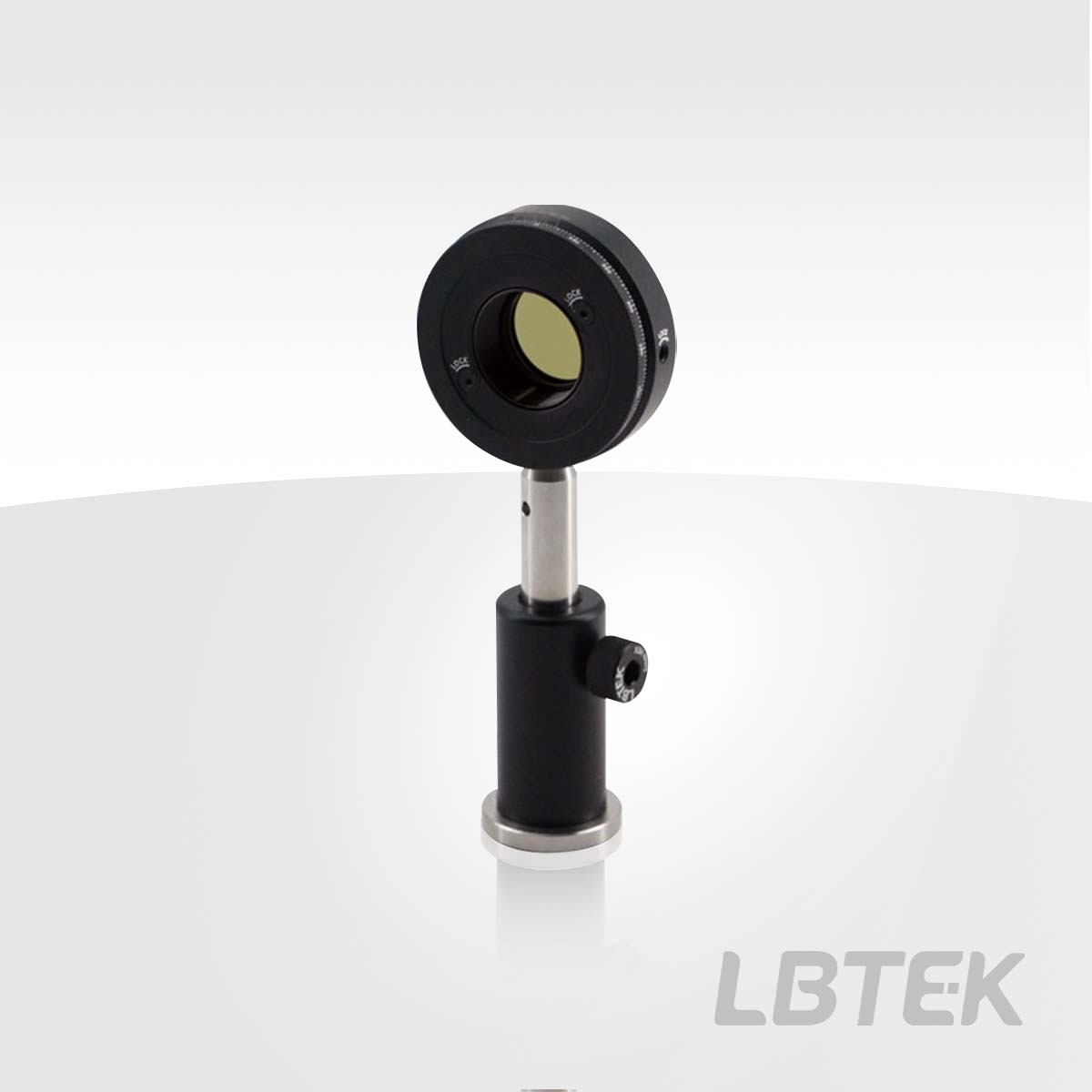

LBTEK 纳米粒子薄膜线性偏振片组装应用图	① 纳米粒子薄膜线性偏振片MNFLP12-VIS500×1	② 光学旋转调整架AMMR-05A×1

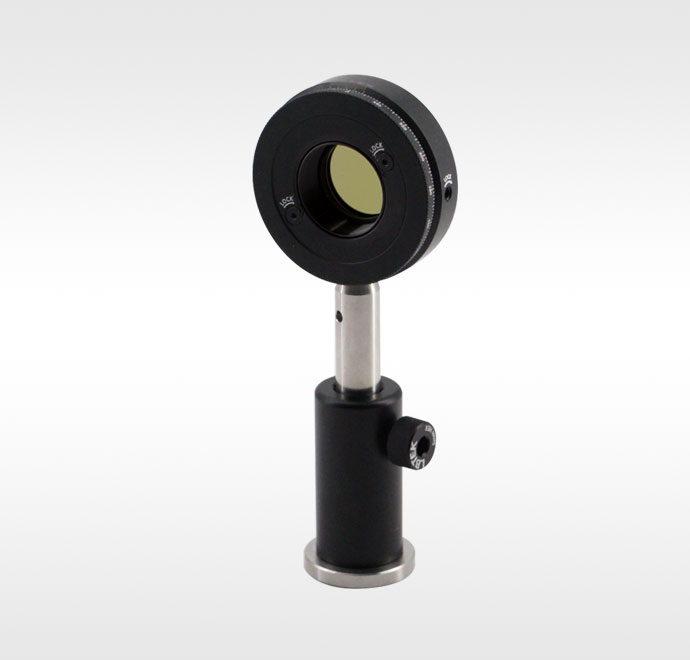

	① 纳米粒子薄膜线性偏振片MNFLP25-VIS500×1	② 光学旋转调整架AMMR-1A×1
	③ Ø12.7 mm不锈钢光学接杆OP-75×1	④ 底座式Ø12.7 mm接杆支架PH-75B×1

LBTEK 纳米粒子薄膜线性偏振片组装应用图	① 纳米粒子薄膜线性偏振片MNFLP12-VIS500×1	② 16 mm同轴系统旋转调整架CRM-05AS×1
	① 纳米粒子薄膜线性偏振片MNFLP25-VIS500×1	② 30 mm同轴系统旋转调整架CRM-1AS×1
	③ Ø12.7 mm不锈钢光学接杆OP-75×1	④ 底座式Ø12.7 mm接杆支架PH-75B×1

纳米粒子薄膜线性偏振片

纳米粒子薄膜线性偏振片经过在钠钙玻璃的两个面上嵌入长椭球状的银纳米粒子制成。纳米粒薄膜线性偏振片产生线偏振光的原理与传统的基于二向色性的聚合物偏振片类似，吸收偏振方向垂直于透振方向的光分量，透过偏振方向平行于透振方向的光分量。如下图所示为纳米粒子薄膜线性偏振片的工作原理示意图，某个波长范围只有平行于短轴（蓝色）的光分量可以透过，其余的光全部被吸收或者反射，形成偏振方向平行于短轴方向的线偏振光；某个波长范围只有平行于长轴（红色）的光分量可以透过，形成偏振方向平行于长轴方向的线偏振光。

纳米粒薄膜线性偏振片的工作原理与传统的聚合物偏振片类似，但与之相比，纳米粒子薄膜线性偏振片具有更高的损伤阈值和更佳的消光比，非常适合应用于对较高偏振度要求、高能的光学系统。

偏振器选型指南

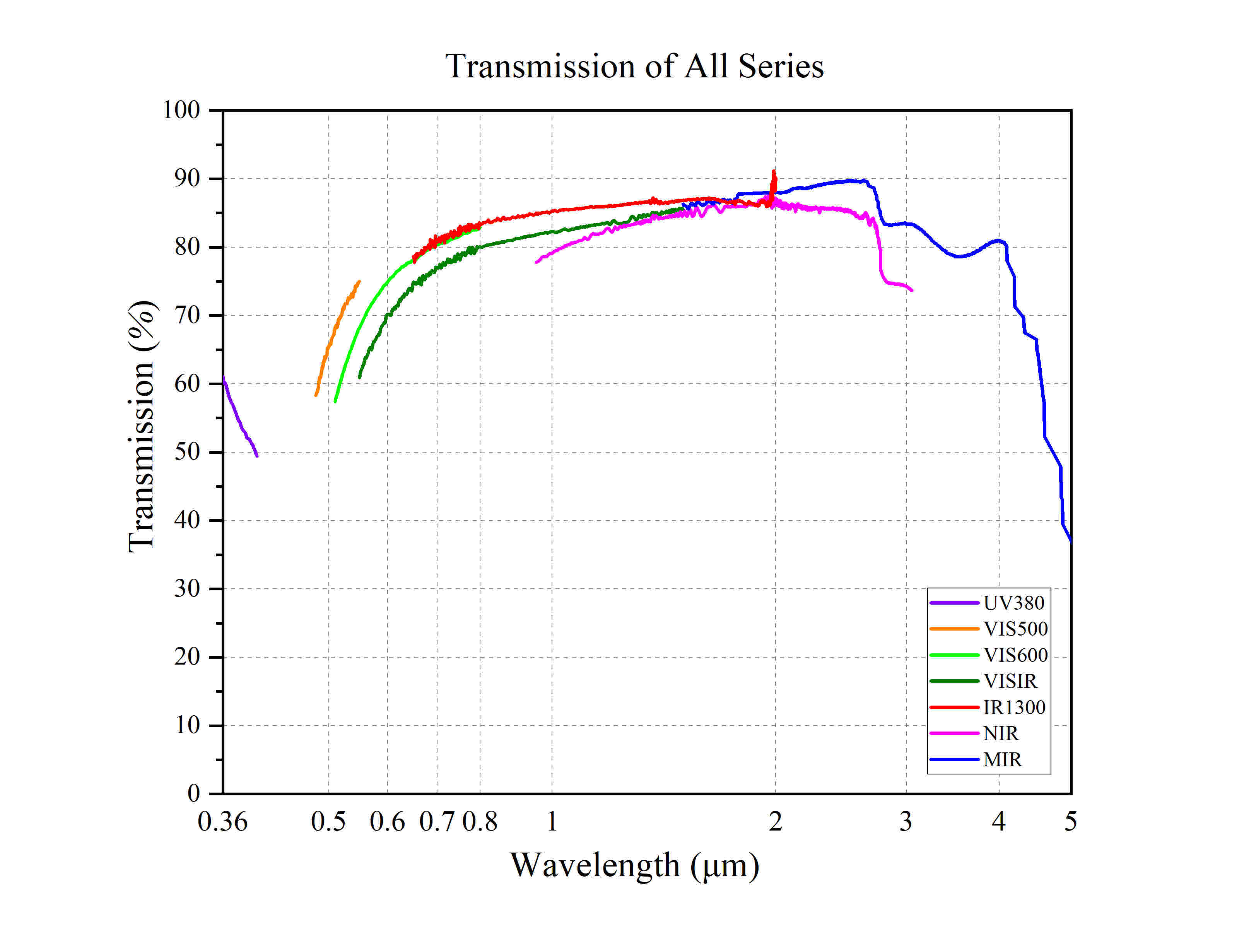

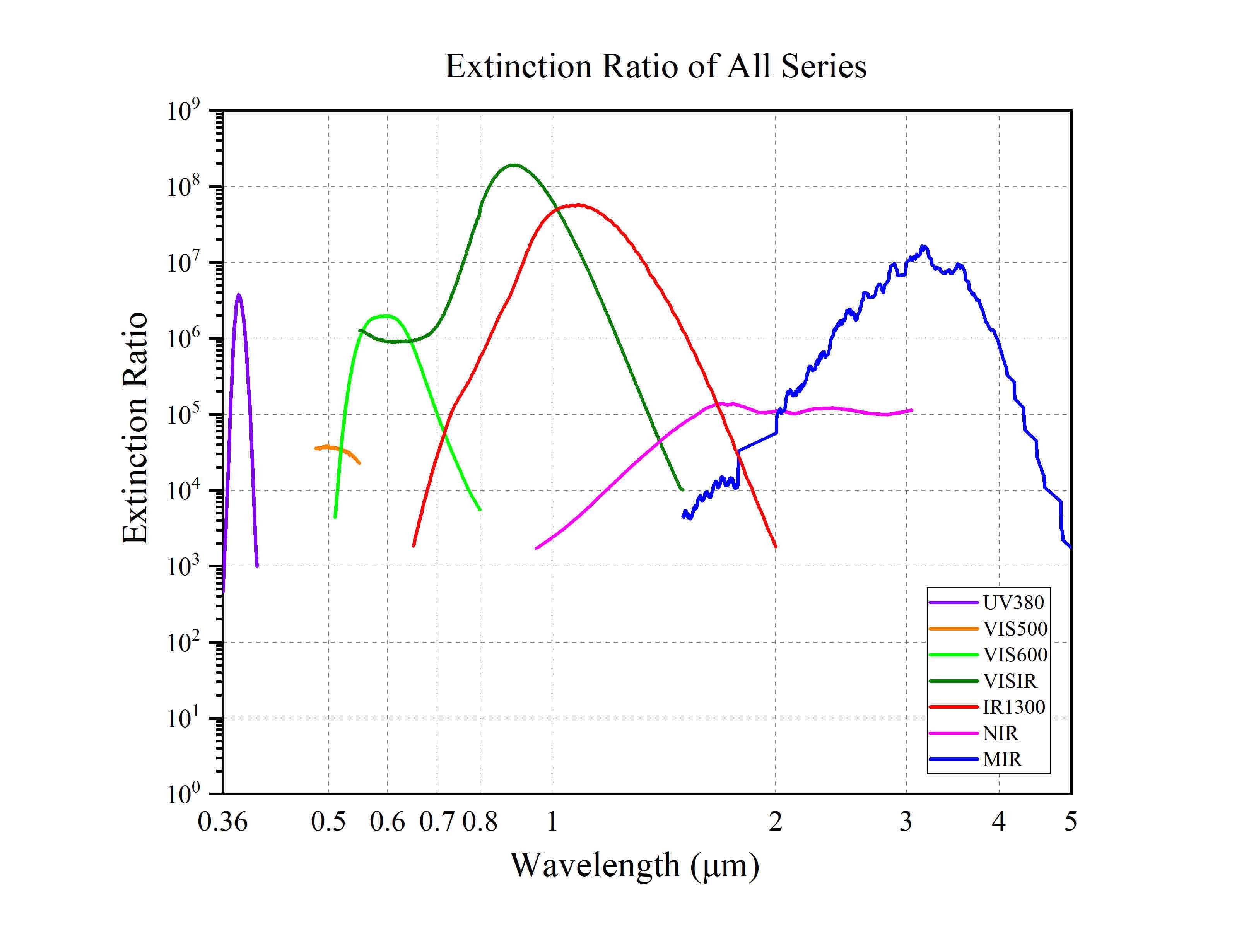

偏振器类型	工作波长范围	消光比	偏振透过率	基底材质	透射波前差	尺寸

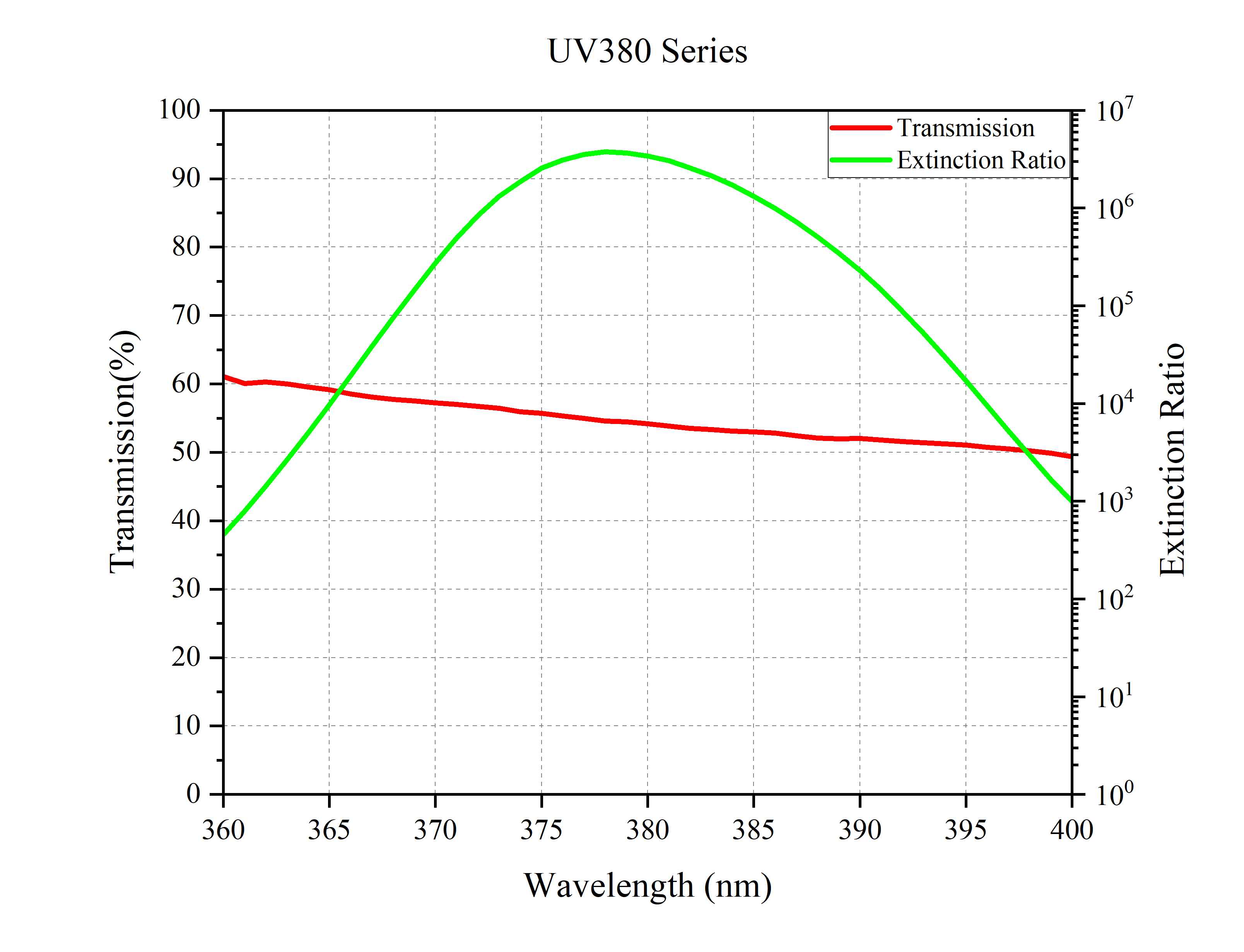

纳米粒子薄膜线性偏振片	365 nm-395 nm	＞100000:1@372 nm-388 nm ＞10000:1@369 nm-390 nm ＞1000:1@365 nm-395 nm	51%-59%	钠钙玻璃	λ/4	Ø12.5 mm，Ø25 mm，SM05-8A透镜套筒，SM1-8A透镜套筒

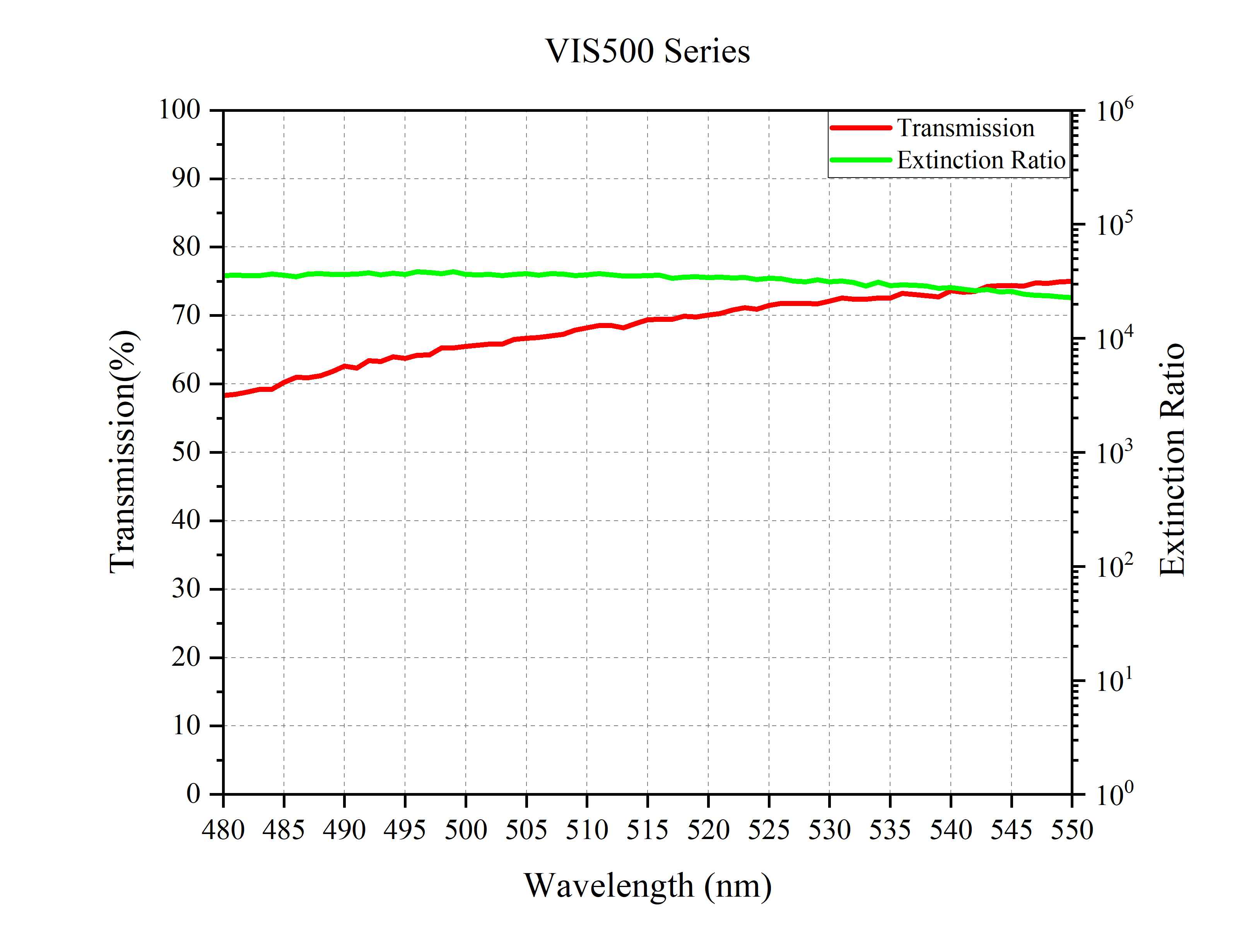

	480 nm-550 nm	＞10000:1@480 nm-550 nm	58%-76%

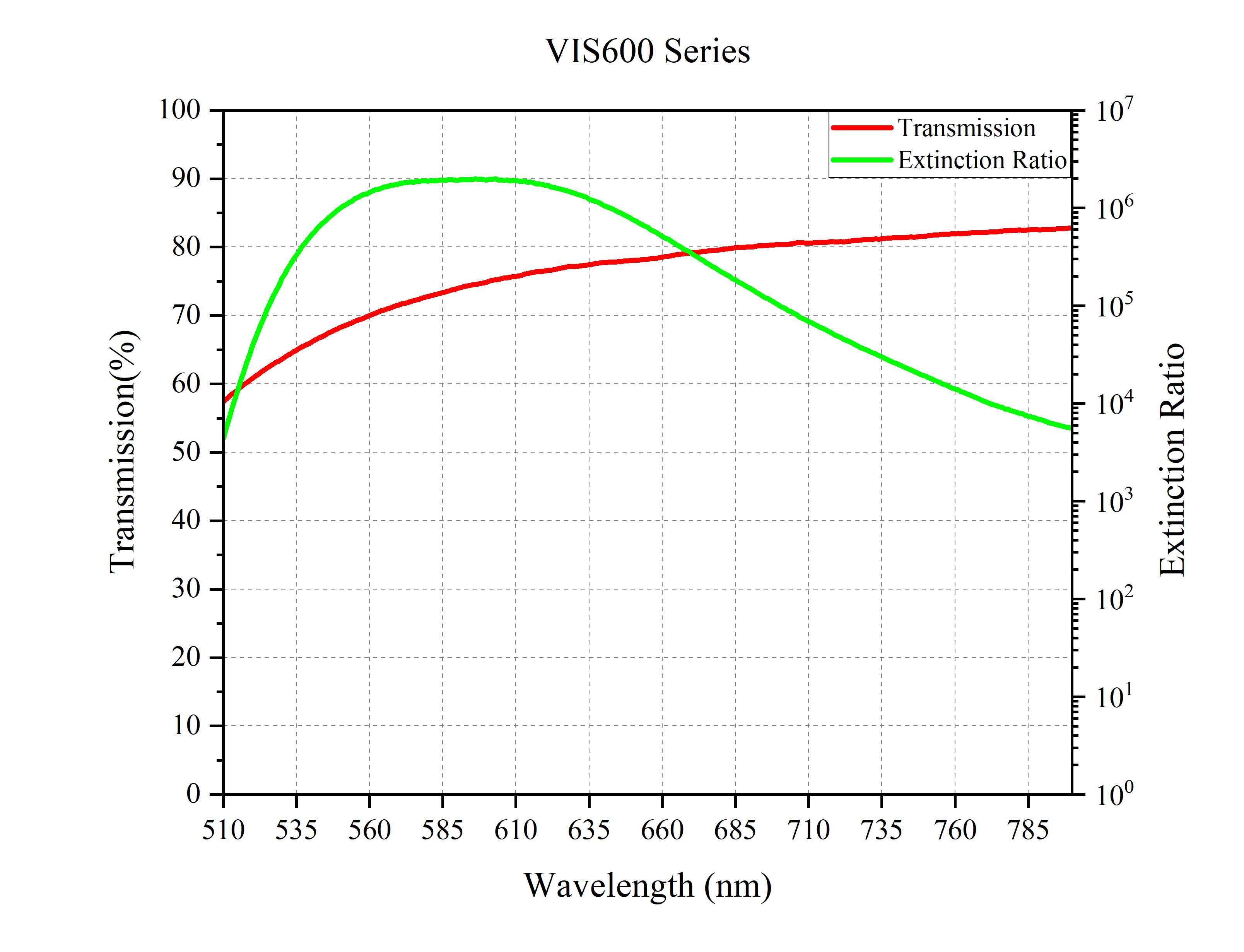

	510 nm-800 nm	＞100000:1@530 nm-640 nm ＞10000:1@520 nm-740 nm ＞1000:1@510 nm-800 nm	55%-83%

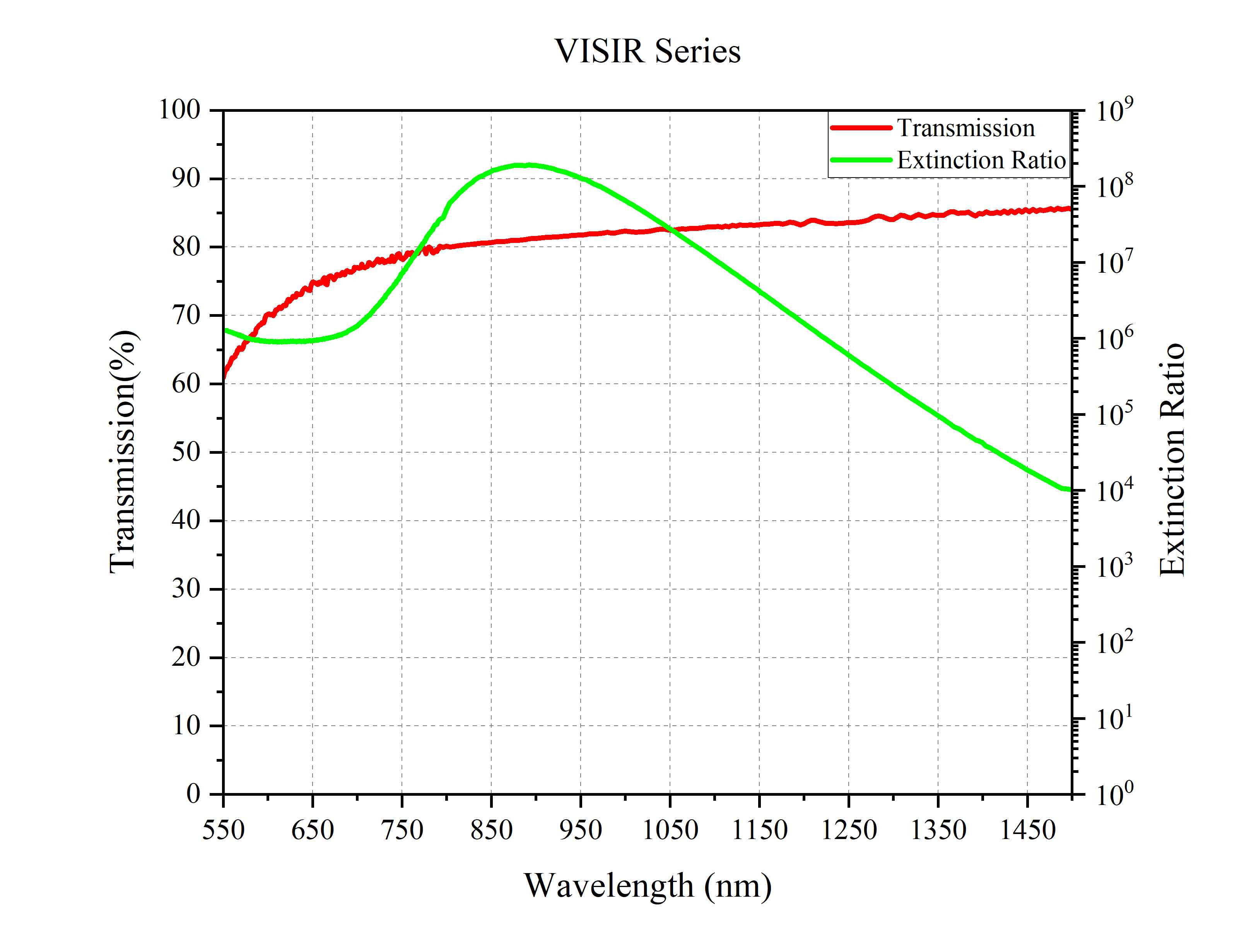

	550 nm-1500 nm	＞100000:1@600 nm-1200 nm ＞10000:1@550 nm-1500 nm	57%-85%

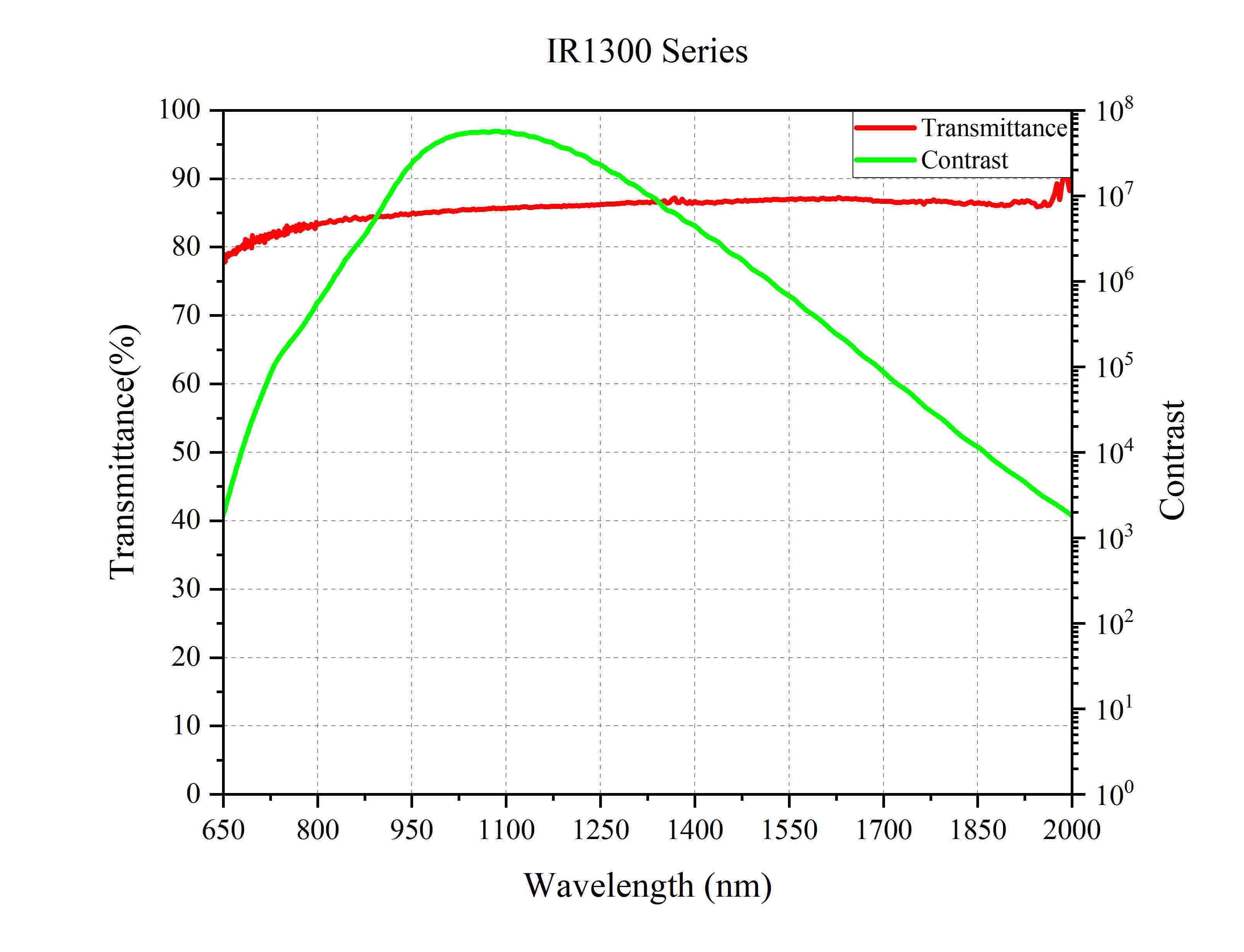

	650 nm-2000 nm	＞100000:1@850 nm-1600 nm ＞10000:1@750 nm-1800 nm ＞1000:1@650 nm-2000 nm	76%-87%

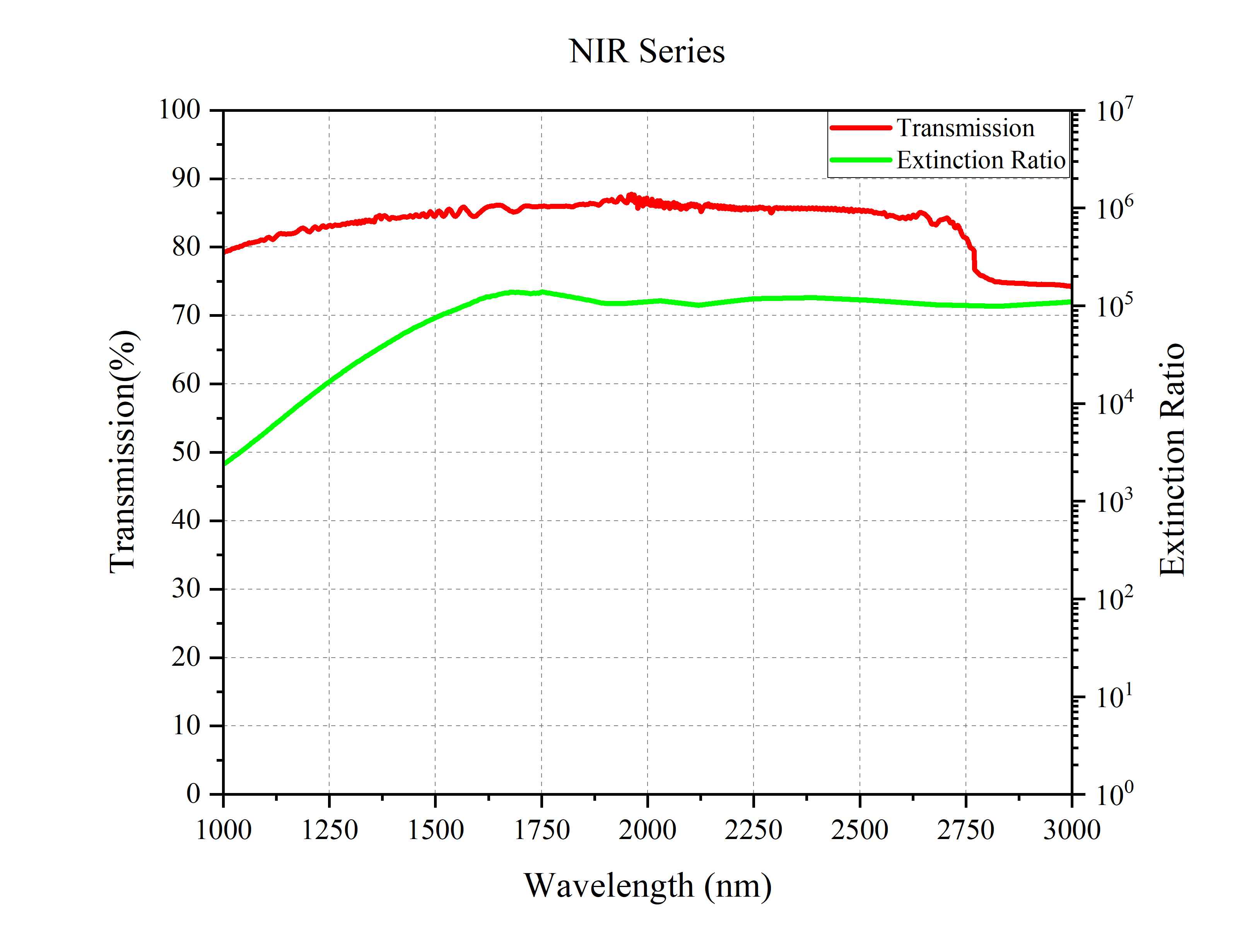

	1000 nm-3000 nm	＞10000:1@1200 nm-3000 nm ＞1000:1@1000 nm-3000 nm	>77%@1000 nm-2700 nm >70%@2700 nm-3000 nm		3λ

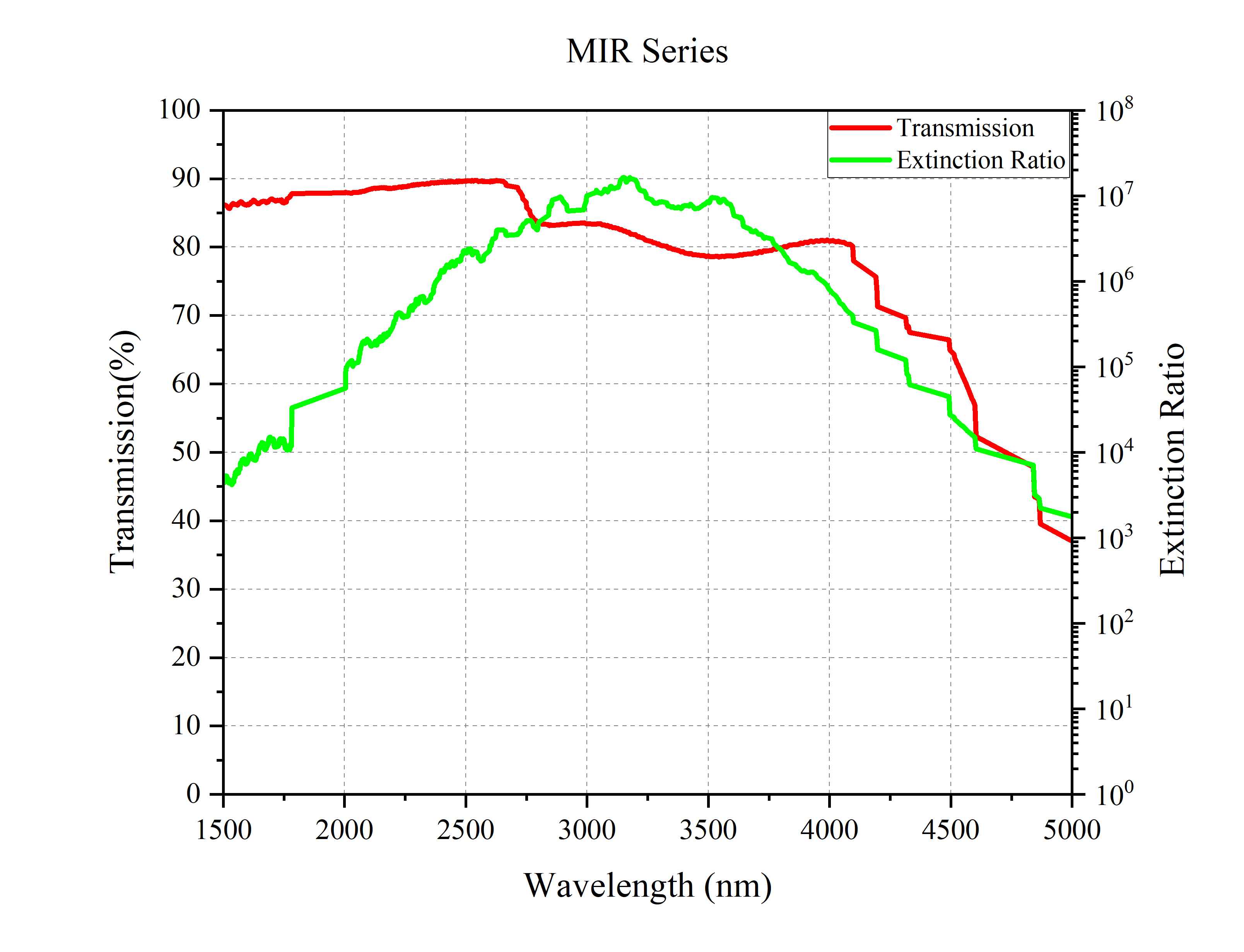

	1500 nm-5000 nm	＞10000:1@2000 nm-4500 nm ＞1000:1@1500 nm-5000 nm	65%-90%@2000 nm-4500 nm 35%-90%@1500 nm-5000 nm		3λ
薄膜线性偏振片	400 nm-700 nm	＞5000:1@450 nm-700 nm ＞500:1@400 nm-450 nm	70%-95%	N-BK7	λ	Ø12.7 mm、Ø25.4 mm、Ø50.8 mm
薄膜线性偏振片	700 nm-1700 nm	＞3000:1@1500-2000 nm ＞1000:1@600-1500 nm	70%-90%	N-BK7	λ	Ø12.7 mm、Ø25.4 mm、Ø50.8 mm
格兰·激光晶体偏振棱镜	200 nm-300 nm	100000:1	＞80%	α-BBO	λ/4	通光孔径Ø10 mm（SM1螺纹外壳）
	300 nm-700 nm	100000:1	＞70%	α-BBO
	350 nm-2.3 μm	＞10000:1	50%-90%	方解石
	700 nm-1100 nm	100000:1	80%	α-BBO
	700 nm-3.0 μm	＞10000:1	45%-82%	α-BBO
格兰·泰勒晶体偏振棱镜	200 nm-300 nm	100000:1	＞80%	α-BBO	λ/4	通光孔径Ø10 mm（SM1螺纹外壳）
	300 nm-700 nm	100000:1	＞70%	α-BBO
	350 nm-2.3 μm	＞10000:1	50%-90%	方解石
	700 nm-3.0 μm	＞10000:1	45%-82%	α-BBO
沃拉斯顿晶体偏振棱镜	200 nm-1.1 μm	100000:1	＞70%	α-BBO	λ/4	通光孔径Ø10 mm（SM1螺纹外壳）
沃拉斯顿晶体偏振棱镜	350 nm-2.3 μm	100000:1	50%-90%	方解石
洛匈晶体偏振棱镜	190 nm-3.5 μm	100000:1	45%-82%	α-BBO
激光线偏振分束立方	405 nm	Tp:Ts＞3000:1	Tp＞95%	紫外熔融石英	λ/4	L=12.7 mm、25.4 mm,30 mm同轴立方体外壳
	532 nm
	633 nm
	780 nm
	808 nm
	830 nm
	850 nm
	1030 nm
	1064 nm
	1550 nm
高功率激光线偏振分束立方	266 nm	Tp:Ts＞2000:1	Tp＞97%	紫外熔融石英	λ/4	L=12.7 mm、25.4 mm，30 mm同轴立方体外壳
	355 nm
	405 nm
	460 nm
	532 nm
	633 nm
	780 nm
	808 nm
	830 nm
	850 nm
	1030 nm
	1064 nm
	1550 nm
宽带偏振分束立方	420 nm-680 nm	Tp:Ts＞1000:1	Tp＞90%	N-SF1	λ/4	L=5.0 mm、10.0 mm、12.7 mm、20.0 mm、25.4 mm、50.8 mm，16 mm同轴立方体外壳、30 mm同轴立方体外壳
	620 nm-1000 nm
	900 nm-1300 nm
	1200 nm-1600 nm
偏振平板分束镜	405 nm	Tp:Ts＞10000:1	Tp＞93%	紫外熔融石英	λ/2、λ/8	Ø25.4 mm、25.0 mm×36.0 mm
	532 nm
	780 nm
	808 nm
	1030 nm
	1064 nm
	1310 nm
	1550 nm

姓名

手机

单位

邮箱

联系我

反馈产品

反馈类型

反馈内容

提交

历史反馈

{{item.user_name}}发布于{{item.create_time}}

产品型号	光学元件直径	工作波长	厚度	单价	发货日期
NFLP12-UV380	12.5 mm	365 nm-395 nm	2.0 mm	￥2230	当天	加入购物车
NFLP12-IR1300	12.5 mm	650 nm-2000 nm	2.0 mm	￥3099	当天	加入购物车
NFLP25-IR1300	25.0 mm	650 nm-2000 nm	2.0 mm	￥7626	当天	加入购物车
NFLP12-VIS500	12.5 mm	480 nm-550 nm	2.0 mm	￥2625	当天	加入购物车
NFLP12-VIS600	12.5 mm	510 nm-800 nm	2.0 mm	￥2625	当天	加入购物车
NFLP12-VISIR	12.5 mm	550 nm-1500 nm	2.0 mm	￥2836	当天	加入购物车
NFLP12-NIR	12.5 mm	1000 nm-3000 nm	0.25 mm	￥4004	当天	加入购物车
NFLP12-MIR	12.5 mm	1500 nm-5000 nm	0.2 mm	￥4733	当天	加入购物车
NFLP25-UV380	25.0 mm	365 nm-395 nm	2.0 mm	￥6095	当天	加入购物车
NFLP25-VIS500	25.0 mm	480 nm-550 nm	2.0 mm	￥6899	当天	加入购物车
NFLP25-VIS600	25.0 mm	510 nm-800 nm	2.0 mm	￥6948	当天	加入购物车
NFLP25-VISIR	25.0 mm	550 nm-1500 nm	2.0 mm	￥7086	当天	加入购物车
NFLP25-NIR	25.0 mm	1000 nm-3000 nm	0.25 mm	￥9170	当天	加入购物车
NFLP25-MIR	25.0 mm	1500 nm-5000 nm	0.2 mm	￥11590	当天	加入购物车

产品型号	光学元件直径	工作波长	厚度	单价	发货日期

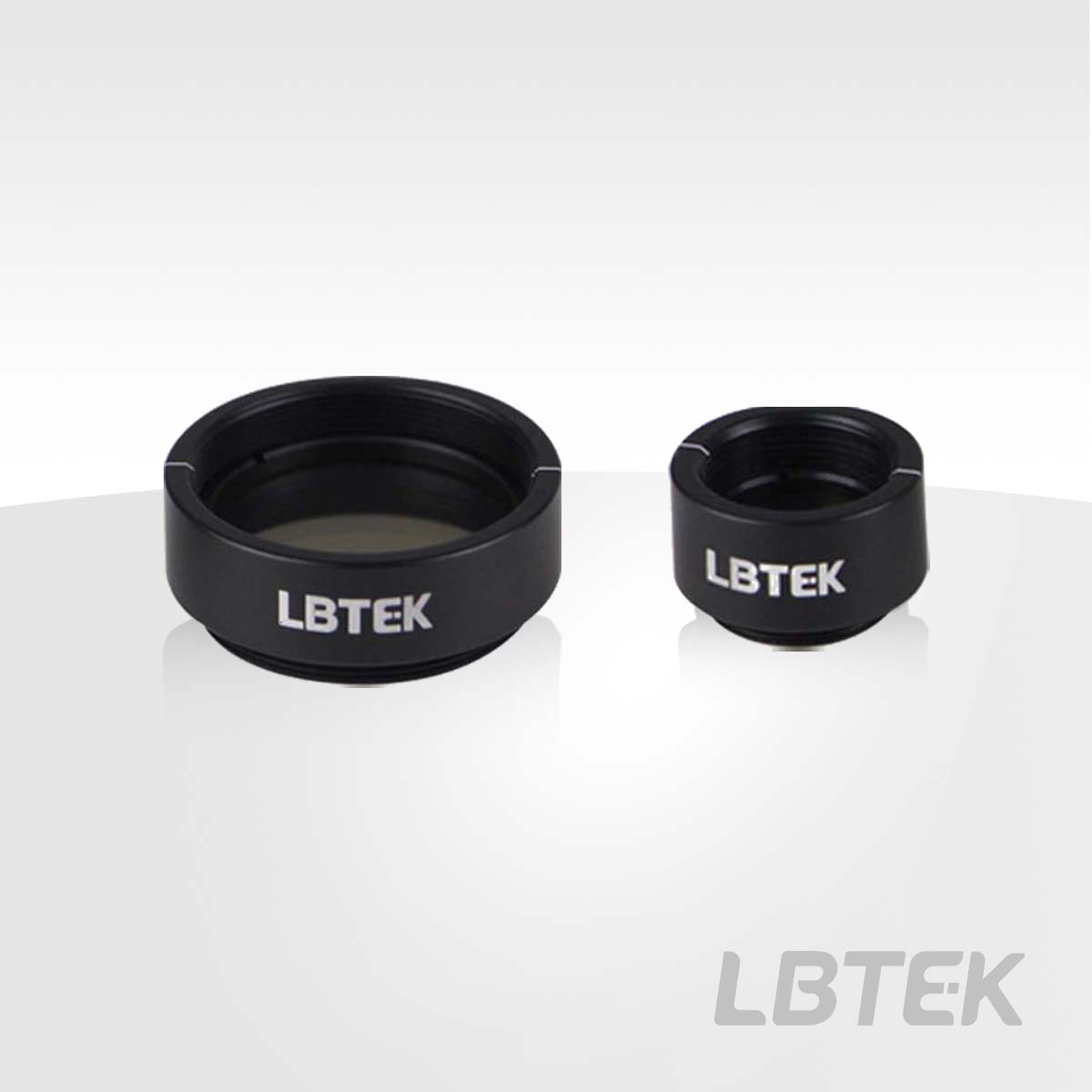

MNFLP12-UV380	12.5 mm	365 nm-395 nm	2.0 mm	￥2332	当天	加入购物车
MNFLP12-IR1300	12.5 mm	650 nm-2000 nm	2.0 mm	￥3199	6周	加入购物车
MNFLP25-IR1300	25.0 mm	650 nm-2000 nm	2.0 mm	￥7776	1周	加入购物车
MNFLP12-NIR	12.5 mm	1000 nm-3000 nm	0.25 mm	￥4074	当天	加入购物车
MNFLP12-MIR	12.5 mm	1500 nm-5000 nm	0.2 mm	￥4803	当天	加入购物车
MNFLP25-NIR	25.0 mm	1000 nm-3000 nm	0.25 mm	￥9270	当天	加入购物车
MNFLP25-MIR	25.0 mm	1500 nm-5000 nm	0.2 mm	￥11690	当天	加入购物车
MNFLP12-VIS500	12.5 mm	480 nm-550 nm	2.0 mm	￥2780	当天	加入购物车
MNFLP12-VIS600	12.5 mm	510 nm-800 nm	2.0 mm	￥2780	7周	加入购物车
MNFLP12-VISIR	12.5 mm	550 nm-1500 nm	2.0 mm	￥2938	当天	加入购物车
MNFLP25-UV380	25.0 mm	365 nm-395 nm	2.0 mm	￥6195	当天	加入购物车
MNFLP25-VIS500	25.0 mm	480 nm-550 nm	2.0 mm	￥6999	7周	加入购物车
MNFLP25-VIS600	25.0 mm	510 nm-800 nm	2.0 mm	￥7048	2周	加入购物车
MNFLP25-VISIR	25.0 mm	550 nm-1500 nm	2.0 mm	￥7186	当天	加入购物车
