空间光调制器

一．原理

     空间光调制器是一种基于电光、声光、磁光、光折变等光学效应，能对光场的光学参量（振幅、相位、偏振态）进行实时调制，并在此过程中写入信息，协助实现光场调控的有源器件。空间光调制器的调制面板通常由具备某种光学效应的许多独立单元组合而成，每个单元可独立接受外界信号控制，改变自身的光学性质，从而对照明在其上的光波进行调制。

二．应用

       1.光束整形，激光加工，结构光照明

       2.波前校正，自适应光学成像

       3.信息调制，光刻系统，全息打印

三．说明

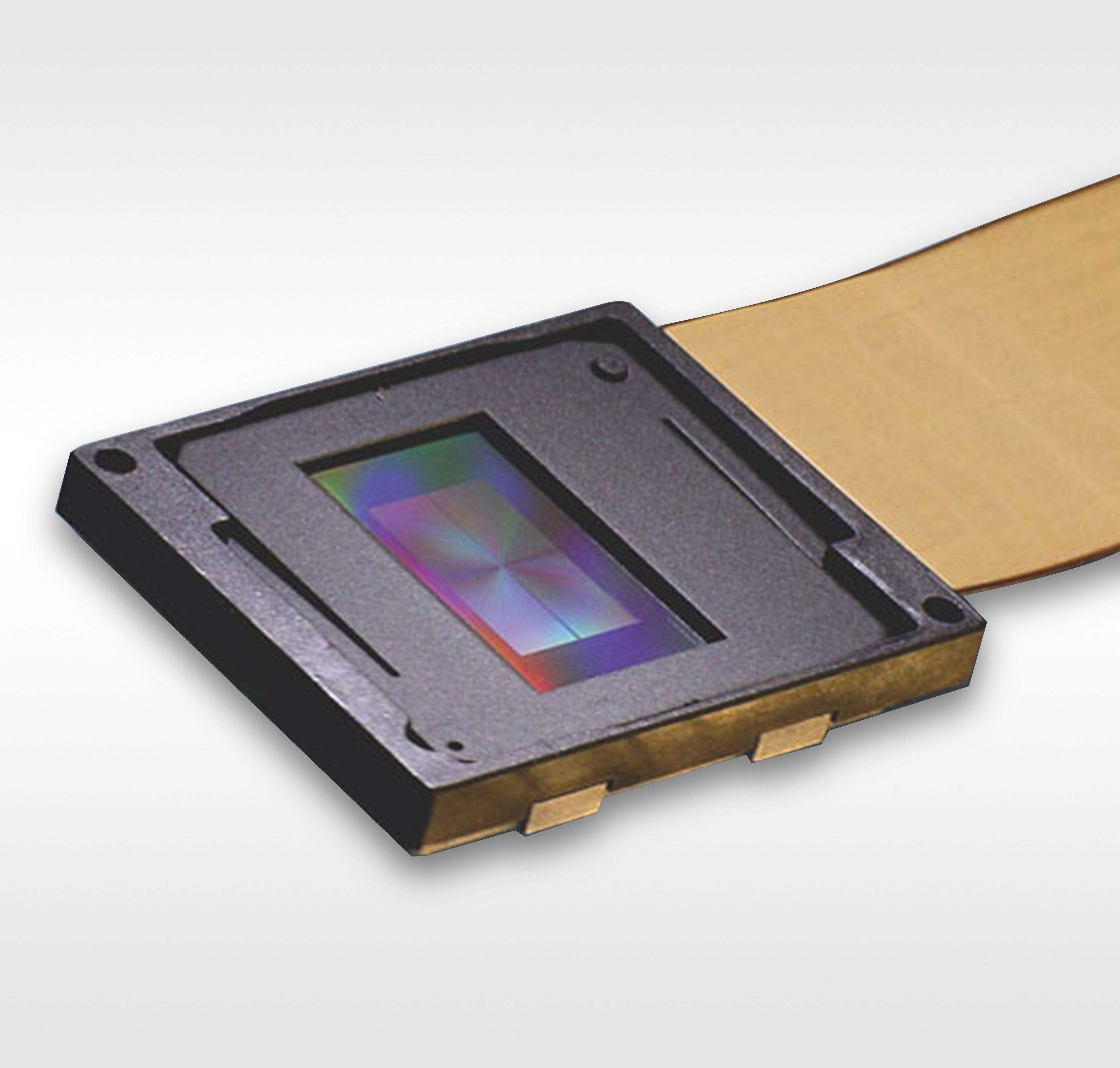

     目前空间光调制器按照读出光的读出方式不同，可分为反射式与透射式两种；按照输入控制信号的不同，可分为电寻址与光寻址两种。LBTEK空间光调制器基于反射式硅基液晶（LCoS）微显示技术，通过电信号控制，可在硅基液晶上实现单像素可寻址的自由相位调制，生成任意二维相位图样。配套的软件GUI可在不同波长下（450 nm-1600 nm）调整空间光调制器的相位响应。

     LBTEK提供的空间光调制器通过DVI信号驱动，支持1920×1200分辨率（WUXGA）的有源矩阵显示模式，在高频驱动（＞1kHz）和精确的线性纯相位寻址（寻址位深10 bit）下仍能保持超低的相位波动（＜0.001 πrad），非常适合用于激光加工、光学开关、波前校正及脉冲整形等应用。

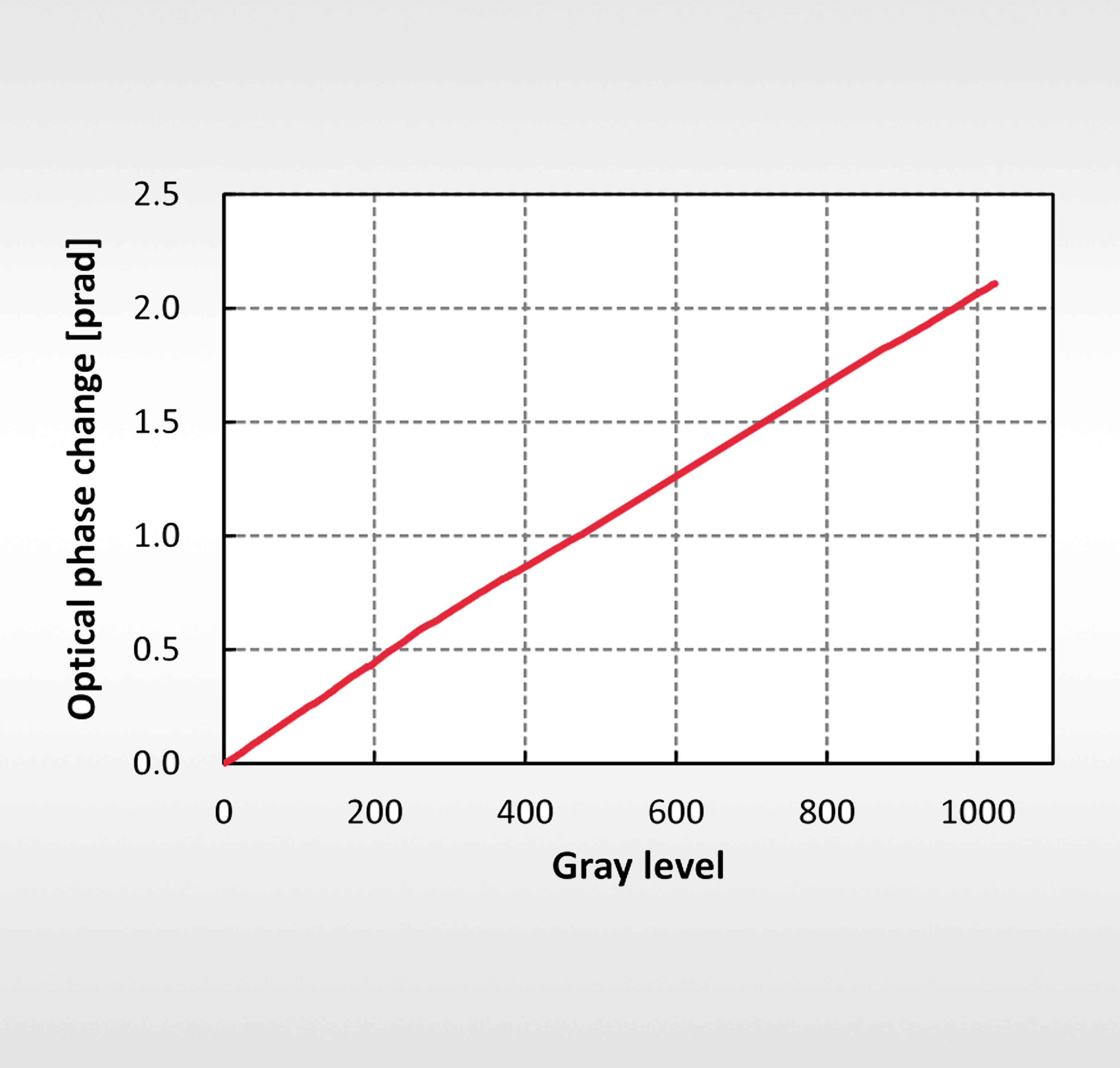

图1. SLM-2K-8系列空间光调制器相位变化VS灰度等级

请注意，在使用空间光调制器工作过程中，需避免以下情形：

l   液体倾倒

l   清洁或移动

l   连接线损坏

l   挤压碰撞

使用环境需避免以下情形：

l   阳光直射、高温、高湿

l   灰尘、腐蚀性气体

l   振动、电场/磁场干扰

      根据液晶面板所镀增透膜，LBTEK目前提供支持多种波段的空间光调制器，工作波长范围可达350-1650 nm，更多详细信息及使用说明请参照随产品附送的产品手册。
