离轴抛物面反射镜是表面反射镜,其反射表面是母抛物面中截取的一部分。利用离轴抛物面反射镜可以聚焦平行光束或准直点光源,其离轴设计可以使焦点从光路中分离出来。与透镜相比,使用离轴抛物面反射镜不会产生球差、色差,且不会引入相位延迟和吸收损耗,非常适用于飞秒脉冲激光器。由于金属膜在高湿度环境中很容易被氧化变色或脱落,LBTEK的镀金属膜离轴抛物面反射镜在其表面镀有一层二氧化硅保护膜,用于隔绝金属膜与空气直接接触,避免金属膜被氧化影响光学性能。LBTEK提供金膜、银膜和紫外增强铝膜三种金属膜离轴抛物面反射镜。聚焦光束和准直光束之间的夹角称为离轴角,LBTEK提供离轴角为90°和45°的离轴抛物面反射镜,如需其他定制,请联系LBTEK技术支持。
光学元件材质
铝基底
|
光学元件直径
12.7 mm、25.4 mm
|
通光孔径
>90% CA
|
镀膜
带保护金膜、带保护银膜、带保护紫外增强铝膜
|
离轴角
90°,45°
|
表面光洁度(划痕/麻点)
40/20
|
表面粗糙度
< 100 Å
|
离轴抛物面反射镜
一、定义
离轴抛物面反射镜是一种表面反射镜,其反射表面是母抛物面中截取的一部分。利用离轴抛物面反射镜可以无色散的聚焦平行光束或准直点光源,其离轴的设计可以将焦点从光路中分离出来。
图1. 离轴抛物面反射镜光路示意图
二、特点
1、实现光路方向偏转;
2、各种光束收集、光束准直和光束聚焦;
3、镀膜:金膜、银膜可选,均带二氧化硅保护膜防氧化。
三、说明
离轴抛物面反射镜在使用中不会产生球差,假设图2为反射镜完整抛物面,可以得到抛物线公式:

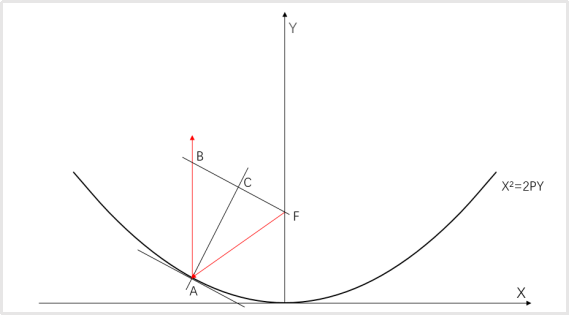

图2. 离轴抛物面曲线
当光线从焦点出发出,假设经过A点,过A点做切线与法线。根据反射定律,B点与F点关于法线对称。
对(1)求导,可以得到A点斜率,A点法线斜率
,由此得到A点切线与法线:
由(2)(3)可得到交点C,因此B点坐标为B
,可以发现B点与A点x坐标相同,所以反射光平行出射。
根据光路可逆性原理可知,当任意入射高度平行于抛物面轴的光线经抛物面反射后都交于抛物面焦点F处,离轴抛物面反射镜完全无球差。但需要注意的是离轴抛物面反射镜的成像面是倾斜的,调整像面倾斜角度可以提高成像质量。
当离轴抛物面反射镜中心为A点时,∠BAF为反射镜的离轴角。离轴角是指反射镜的光轴与焦轴间的角度,更接近焦点的母抛物面截面具有更小的离轴角。同时抛物线截面的位置也可控制焦距,离焦点更近的抛物面截面的反射镜焦距更小。一般来说离轴角设计为90°或更小角度。
LBTEK 离轴抛物面反射镜的组装图 | ① 标准O型二轴光学调整架 AMMC-2B×1 | ② 离轴抛物面反射镜转接件 MP2ODA ×1 | ③ Ø25.4 mm离轴抛物面反射镜 ×1 |
④ Ø12.7mm不锈钢光学接杆 OP-40×1 | ⑤ 底座式Ø12.7 mm接杆支架 PH-40B×1 |
离轴抛物面反射镜
离轴抛物面反射镜是第一表面反射镜,其反射表面是母抛物面中截取的一部分。利用离轴抛物面反射镜可以无色散的聚焦平行光束或准直点光源,其离轴设计可以将焦点从光路中分离出来。当准直光束垂直反射镜基底底部入射时,反射光会会聚在焦点位置。在焦点处放置点光源,可得到准直光束。
图1 离轴抛物面反射镜聚焦平行光束

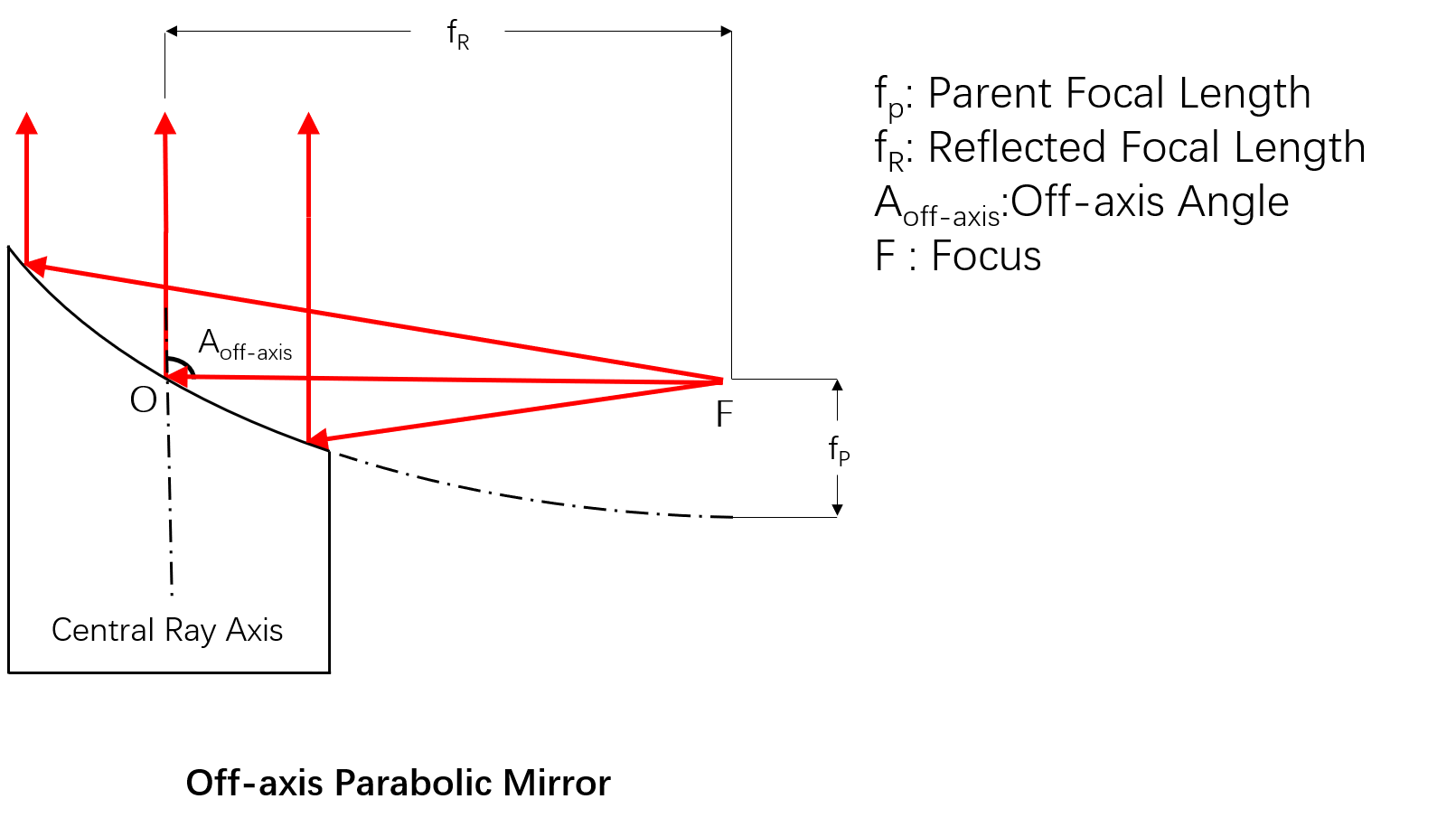

图2 离轴抛物面反射镜准直点光源
聚焦光束和准直光束之间的夹角为离轴角。在制作离轴抛物面反射镜时,可以通过截取母抛物面的不同区间得到不同的离轴角的离轴抛物面反射镜。
图

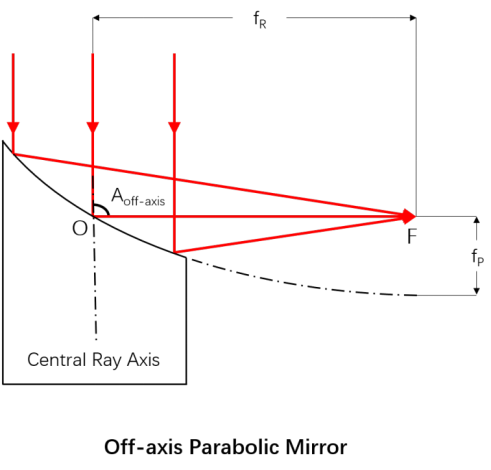

3 90°离轴抛物面反射镜

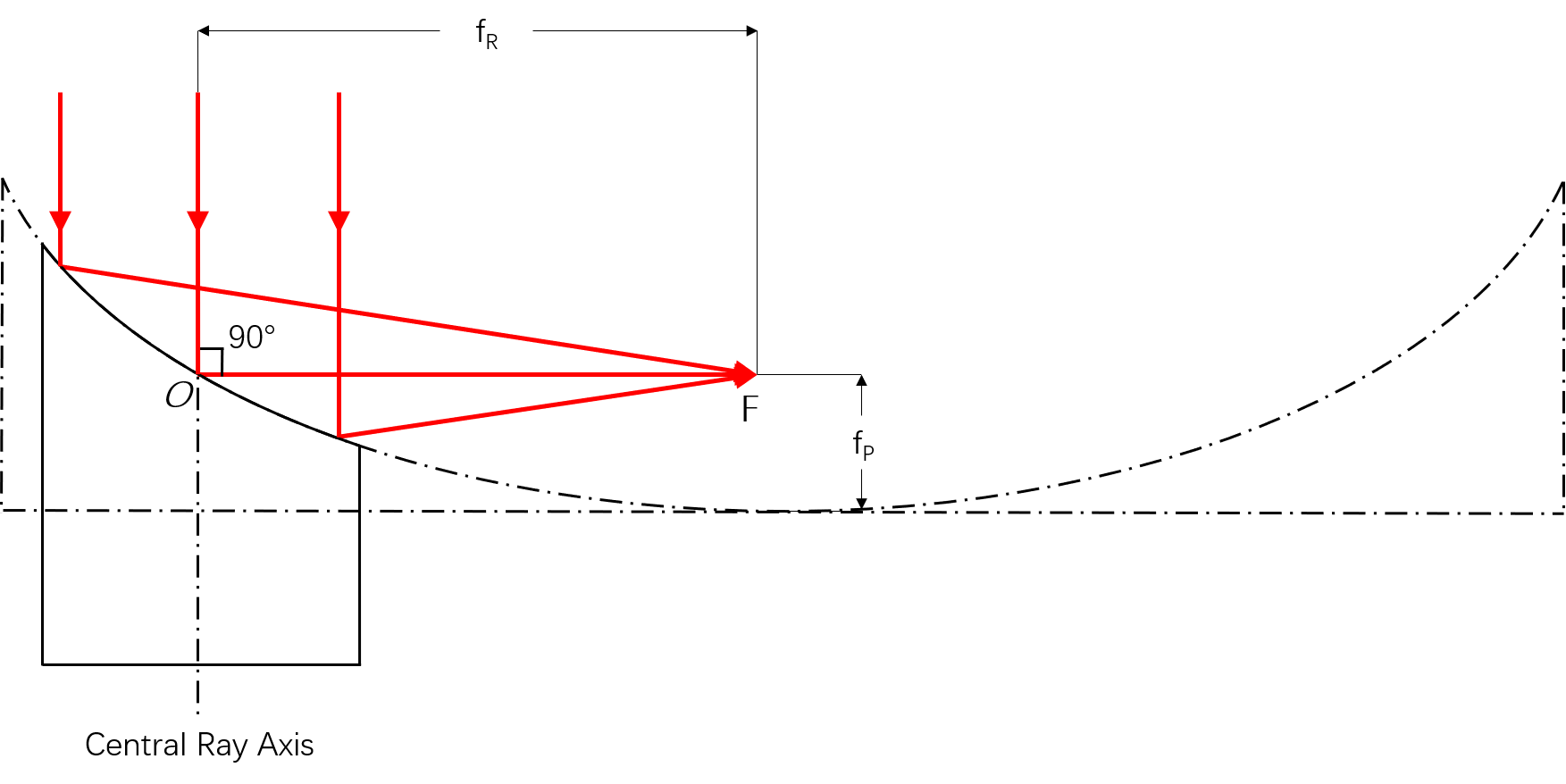

图4 45°离轴抛物面反射镜

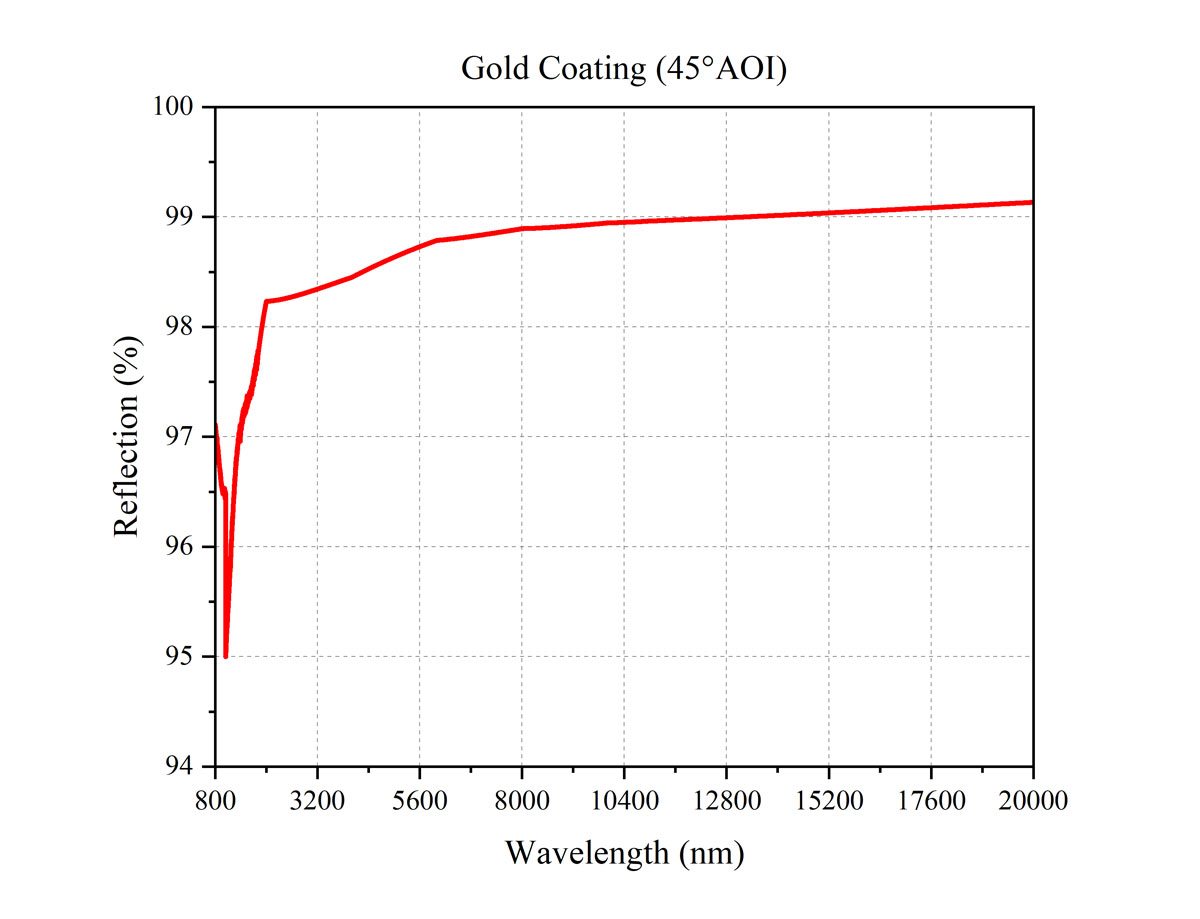

LBTEK提供工作波长为800 nm-20 μm的镀金膜离轴抛物面反射镜,可以无色散聚焦平行光束或准直点光源,其离轴设计可以将焦点从光路中分离出来。并且镀金膜离轴抛物面反射镜不会产生相位延迟和吸收损耗,非常适用于飞秒脉冲激光器。由于金膜在高湿度环境中很容易被氧化变色或脱落,LBTEK的镀金膜离轴抛物面反射镜在其表面镀有一层二氧化硅保护膜,用于隔绝金属膜与空气直接接触,避免金膜被氧化影响光学性能。LBTEK镀金膜离轴抛物面反射镜底部有三个呈三角分布的螺纹安装孔和两个定位孔,方便客户安装使用。

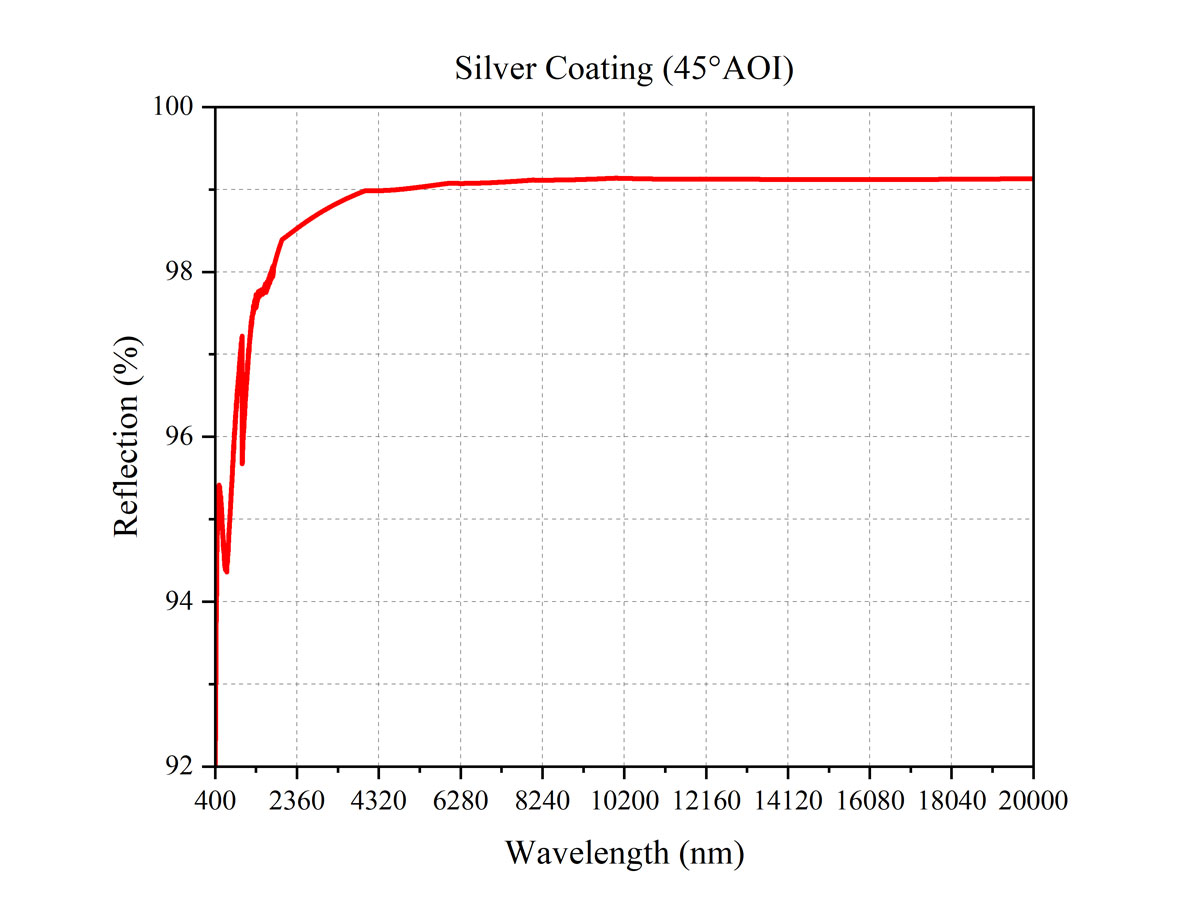

LBTEK提供工作波长为450 nm-20 μm的镀银膜离轴抛物面反射镜,可以无色散聚焦平行光束或准直点光源,其离轴设计可以将焦点从光路中分离出来。并且镀银膜离轴抛物面反射镜不会产生相位延迟和吸收损耗,非常适用于飞秒脉冲激光器。由于银膜在高湿度环境中很容易被氧化变色或脱落,LBTEK的镀银膜离轴抛物面反射镜在其表面镀有一层二氧化硅保护膜,用于隔绝银膜与空气直接接触,避免银膜被氧化影响光学性能。LBTEK镀银膜离轴抛物面反射镜底部有三个呈三角分布的螺纹安装孔和两个定位孔,方便客户安装使用。

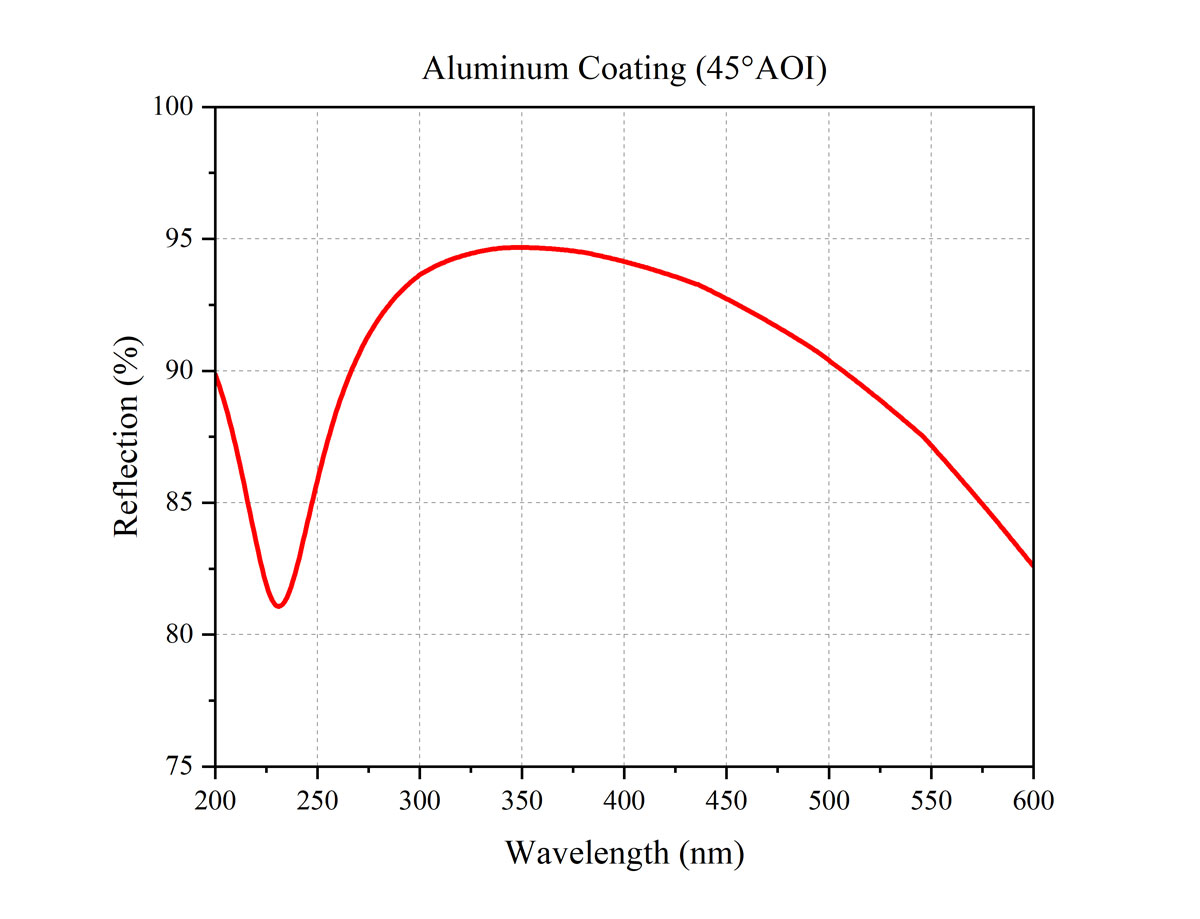

LBTEK提供工作波长为250 nm-450 nm的镀紫外增强铝膜离轴抛物面反射镜,可以无色散聚焦平行光束或准直点光源,其离轴设计可以将焦点从光路中分离出来。并且镀紫外增强铝膜离轴抛物面反射镜不会产生相位延迟和吸收损耗。LBTEK镀紫外增强铝膜离轴抛物面反射镜底部有三个呈三角分布的螺纹安装孔和两个定位孔,方便客户安装使用。
产品型号 | 波长 | 当前波长(nm) | 当前透射率(%) |
---|
