LBTEK 30 mm同轴旋转快拆型安装架用于30 mm同轴系统中，可实现360°手动旋转光学元件，并且不用拆装同轴接杆即可更换光学元件。该旋转快拆型安装架有两种规格可选，以适应不同厚度的元件，一种是卡环固定光学元件方式，对光学元件最大厚度有限制。另一种是紧定螺丝固定光学元件方式，有最小元件厚度要求，两种规格均适用直径25.4 mm的光学元件。
|
表面处理
阳极氧化
|
兼容系统
30 mm同轴
|

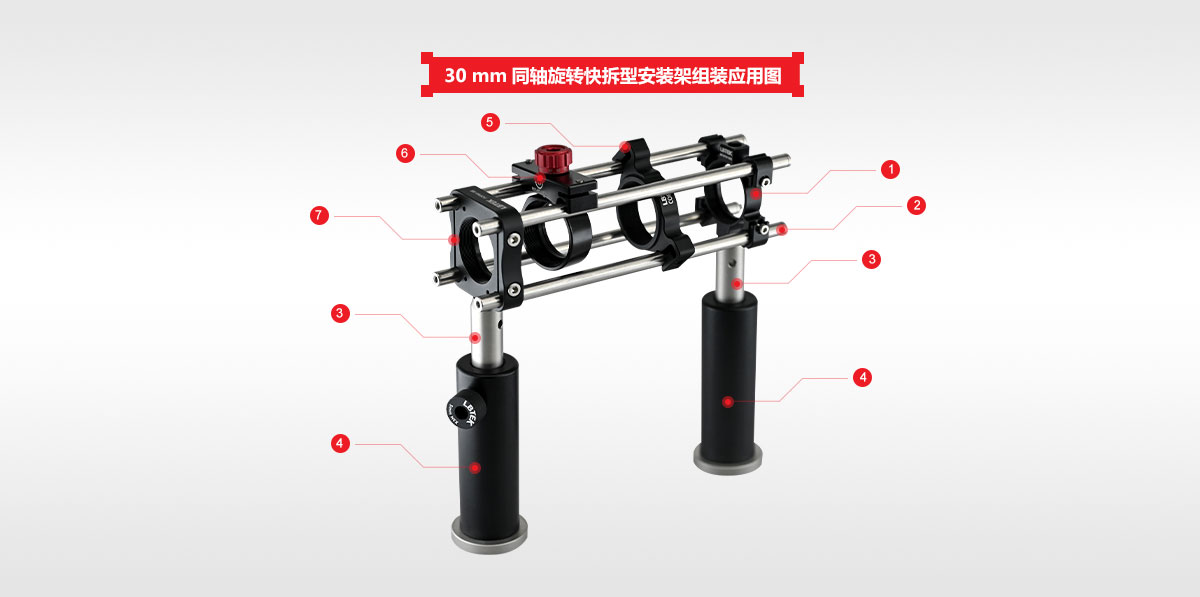

| LBTEK 30 mm同轴旋转快拆型安装架组装应用图 | ① 30 mm双向挠性同轴板BFOPM-9BS×1 | ② Ø6 mm同轴系统安装接杆MOP-150-P4×1 | ③ Ø12.7 mm不锈钢光学接杆OP-75×2 |
| ④ 底座式Ø12.7 mm接杆支架PH-75B×2 | ⑤ 30 mm卡入式挠性同轴安装板COPM1A×1 | ⑥ 30 mm同轴旋转快拆型安装架CM-R×1 | |
| ⑦ 30 mm挠性同轴安装板FOPM-9BS×1 |
LBTEK的CM-R/S安装架用于在30 mm同轴系统中360°手动旋转光学元件。CM-R使用两个附带卡环，可以安装Ø25.4 mm、最大厚度为7.4 mm的光学元件。CM-S可安装Ø25.4 mm、最小厚度为4.7 mm的光学元件，通过侧面紧定螺钉固定光学元件。利用挠性压块和M3的锁紧螺钉，CM-R/S均可在不拆卸同轴杆的情况下快速安装光学元件。松开左右两边的M3锁紧螺钉，可从同轴杆中快速卡入/拔出。顶部红色旋钮可通过滚花或5 mm内六角扳手旋转，侧面的M3螺丝用于锁紧旋转。红色旋钮带5°间隔刻线，提供角度指示。
| 产品型号 | 适用光学元件尺寸 | 光学元件固定方式 | 单价 | 对比 | 发货日期 | |||
|---|---|---|---|---|---|---|---|---|
|
|
CM-R | Ø25.4 mm | 卡环锁紧 | ￥588 | 当天 |
|
加入购物车 | |
|
|
CM-S | Ø25.4 mm | 紧定螺钉固定 | ￥629 | 当天 |
|
加入购物车 |
| 产品型号 | 波长 | 当前波长(nm) | 当前透射率(%) |
|---|
