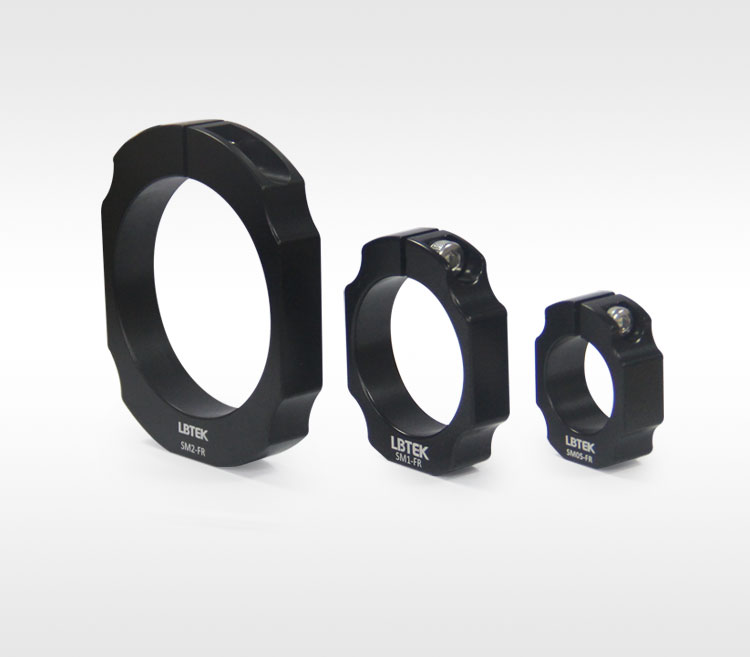

LBTEK 提供的SMX-FR固定式套筒安装架是特别设计用于安装固定SM05、SM1、SM2系列套筒，通过固定式套筒安装架将透镜套筒固定到面包板或光学平台上。安装透镜套筒需要穿过安装架的内环进行安装，使用锁定螺钉使安装架产生弹性变形从而锁住安装件，且安装时不会因为螺丝过长顶伤套筒。同时，购买SMX-FR固定式套筒安装架会附送相应的2.5 mm六角扳手或3.0 mm六角扳手各一支。
|
材质
6061-T6铝合金
|
表面处理
黑色阳极氧化
|
|
内径尺寸
Ø17.9 mm、Ø30.6 mm、Ø56.1 mm
|
厚度
10 mm、10 mm、12.7 mm
|
|
光轴中心高
15 mm、22 mm、39 mm
|
底部螺纹孔规格
M4
|
|
锁定螺钉型号
M3、M4
|
|

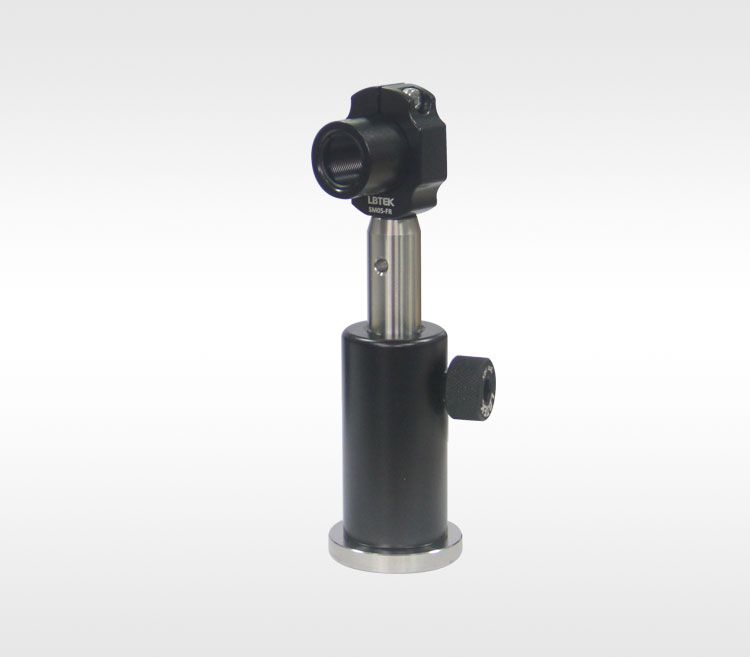

LBTEK 固定式套筒安装架SMX-FR常用于透镜套筒 |
① 固定式套筒安装架SM1-FR×1 |
② SM1标准透镜套筒SM1-12.5A×1 |
③ Ø25.4 mm光学元件×1 |
LBTEK固定式套筒安装架，是特别设计用于安装固定SM05/SM1/SM2系列套筒，将透镜套筒固定到面包板或光学平台上。安装架底部带有M4螺纹安装孔，可用Ø12.7 mm不锈钢光学接杆或其他连接件进行支撑。
| 产品型号 | 内径尺寸 | 厚度 | 单价 | 对比 | 发货日期 | |||
|---|---|---|---|---|---|---|---|---|
|
|

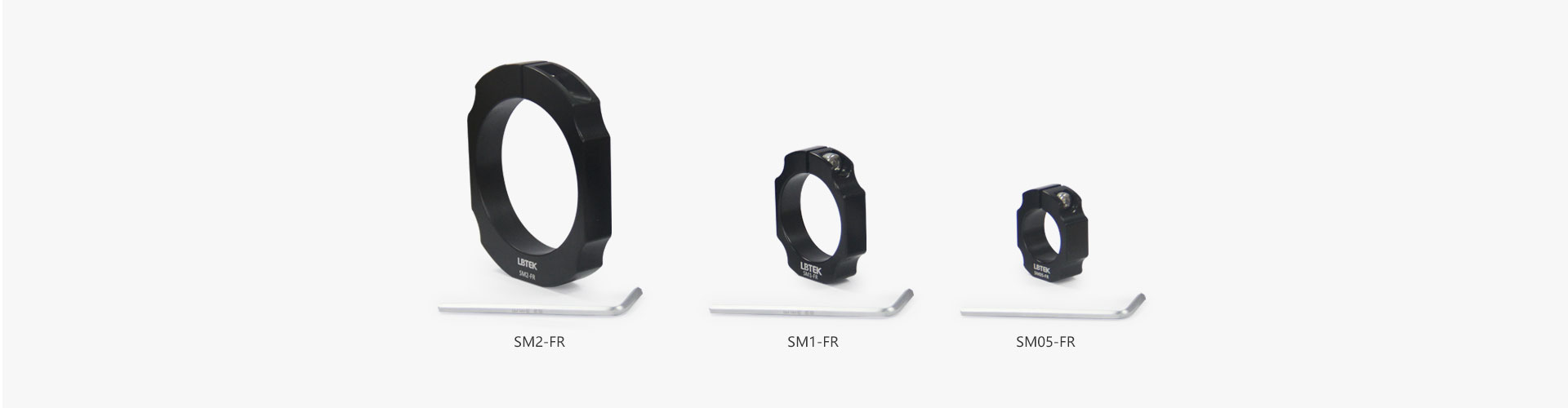

SM05-FR | Ø17.9 mm | 10 mm | ￥132 | 5周 |
|
加入购物车 | |
|
|
SM1-FR | Ø30.6 mm | 10 mm | ￥154 | 4周 |
|
加入购物车 | |
|
|
SM2-FR | Ø56.1 mm | 12.7 mm | ￥199 | 当天 |
|
加入购物车 |
