格兰·激光晶体偏振棱镜—

产品说明

非偏振光入射时，可在透射端得到一束高消光比的线偏振光，为非常光；反射端出射光包含所有寻常光和部分非常光
空气隙设计能承受更高功率的应用
预安装在黑色阳极氧化的机械外壳中

格兰·激光偏振棱镜可用于输出高消光比的线偏振光，为满足客户对不同波段的需求，LBTEK 格兰·激光晶体偏振棱镜由两块光轴互相平行的同种负单轴晶体（方解石或α-BBO）棱镜配合而成（方解石、α-BBO均为负单轴晶体，no＞ne。方解石在可见光到近红外波段有良好的透过率，α-BBO在紫外至中红外波段光学性能优异），棱镜间通过边缘夹垫片形成空气隙填充，可承受更高功率的应用。LBTEK还提供多种定制服务，包括定制特殊尺寸、设计波长等指标。具体定制需求，请联系LBTEK技术支持，相关使用注意事项详见技术说明。

示意图/演示视频

通用参数

光学元件材质激光品质天然方解石/激光品质α-BBO	结构设计高损伤阈值空气隙结构
通光孔径 Ø10 mm	外壳直径/公差 Ø25.4 mm +0.0/-0.2 mm
表面光洁度（划痕/麻点） 20/10（出/入射面）、80/50（侧面）

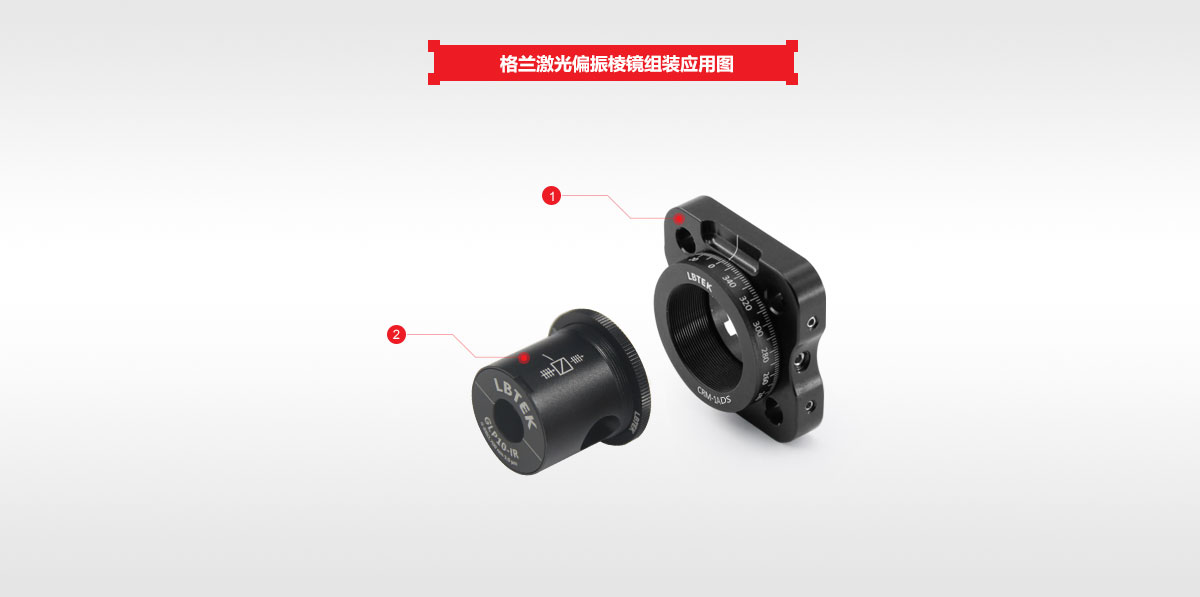

LBTEK 格兰·激光晶体偏振棱镜组装图

① 30 mm同轴系统旋转调整架 CRM-1ADS ×1

② 格兰·激光晶体偏振棱镜GLP10-IR ×1

偏振器选型指南

偏振器类型	工作波长范围	消光比	偏振透过率	基底材质	透射波前差	尺寸
纳米粒子薄膜线性偏振片	365 nm-395 nm	＞100000:1@372 nm-388 nm ＞10000:1@369 nm-390 nm ＞1000:1@365 nm-395 nm	51%-59%	钠钙玻璃	λ/4	Ø12.5 mm，Ø25 mm，SM05-8A透镜套筒，SM1-8A透镜套筒
	480 nm-550 nm	＞10000:1@480 nm-550 nm	58%-76%
	510 nm-800 nm	＞100000:1@530 nm-640 nm ＞10000:1@520 nm-740 nm ＞1000:1@510 nm-800 nm	55%-83%
	550 nm-1500 nm	＞100000:1@600 nm-1200 nm ＞10000:1@550 nm-1500 nm	57%-85%
	650 nm-2000 nm	＞100000:1@850 nm-1600 nm ＞10000:1@750 nm-1800 nm ＞1000:1@650 nm-2000 nm	76%-87%
	1000 nm-3000 nm	＞10000:1@1200 nm-3000 nm ＞1000:1@1000 nm-3000 nm	>77%@1000 nm-2700 nm >70%@2700 nm-3000 nm		3λ
	1500 nm-5000 nm	＞10000:1@2000 nm-4500 nm ＞1000:1@1500 nm-5000 nm	65%-90%@2000 nm-4500 nm 35%-90%@1500 nm-5000 nm		3λ
薄膜线性偏振片	400 nm-700 nm	＞5000:1@450 nm-700 nm ＞500:1@400 nm-450 nm	70%-95%	N-BK7	λ	Ø12.7 mm、Ø25.4 mm、Ø50.8 mm
薄膜线性偏振片	700 nm-1700 nm	＞3000:1@1500-2000 nm ＞1000:1@600-1500 nm	70%-90%	N-BK7	λ	Ø12.7 mm、Ø25.4 mm、Ø50.8 mm
格兰·激光晶体偏振棱镜	200 nm-300 nm	100000:1	＞80%	α-BBO	λ/4	通光孔径Ø10 mm（SM1螺纹外壳）
	300 nm-700 nm	100000:1	＞70%	α-BBO
	350 nm-2.3 μm	＞10000:1	50%-90%	方解石
	700 nm-1100 nm	100000:1	80%	α-BBO
	700 nm-3.0 μm	＞10000:1	45%-82%	α-BBO
格兰·泰勒晶体偏振棱镜	200 nm-300 nm	100000:1	＞80%	α-BBO	λ/4	通光孔径Ø10 mm（SM1螺纹外壳）
	300 nm-700 nm	100000:1	＞70%	α-BBO
	350 nm-2.3 μm	＞10000:1	50%-90%	方解石
	700 nm-3.0 μm	＞10000:1	45%-82%	α-BBO
沃拉斯顿晶体偏振棱镜	200 nm-1.1 μm	100000:1	＞70%	α-BBO	λ/4	通光孔径Ø10 mm（SM1螺纹外壳）
沃拉斯顿晶体偏振棱镜	350 nm-2.3 μm	100000:1	50%-90%	方解石
洛匈晶体偏振棱镜	190 nm-3.5 μm	100000:1	45%-82%	α-BBO
激光线偏振分束立方	405 nm	Tp:Ts＞3000:1	Tp＞95%	紫外熔融石英	λ/4	L=12.7 mm、25.4 mm,30 mm同轴立方体外壳
	532 nm
	633 nm
	780 nm
	808 nm
	830 nm
	850 nm
	1030 nm
	1064 nm
	1550 nm
高功率激光线偏振分束立方	266 nm	Tp:Ts＞2000:1	Tp＞97%	紫外熔融石英	λ/4	L=12.7 mm、25.4 mm，30 mm同轴立方体外壳
	355 nm
	405 nm
	460 nm
	532 nm
	633 nm
	780 nm
	808 nm
	830 nm
	850 nm
	1030 nm
	1064 nm
	1550 nm
宽带偏振分束立方	420 nm-680 nm	Tp:Ts＞1000:1	Tp＞90%	N-SF1	λ/4	L=5.0 mm、10.0 mm、12.7 mm、20.0 mm、25.4 mm、50.8 mm，16 mm同轴立方体外壳、30 mm同轴立方体外壳
	620 nm-1000 nm
	900 nm-1300 nm
	1200 nm-1600 nm
偏振平板分束镜	405 nm	Tp:Ts＞10000:1	Tp＞93%	紫外熔融石英	λ/2、λ/8	Ø25.4 mm、25.0 mm×36.0 mm
	532 nm
	780 nm
	808 nm
	1030 nm
	1064 nm
	1310 nm
	1550 nm

格兰·激光晶体偏振棱镜

一，定义

LBTEK格兰·激光晶体偏振棱镜是一种由两块光轴互相平行的负单轴晶体（方解石或α-BB）棱镜配合而成偏振器件。自然光入射时，能在棱镜透射端得到高消光比的线偏振光。

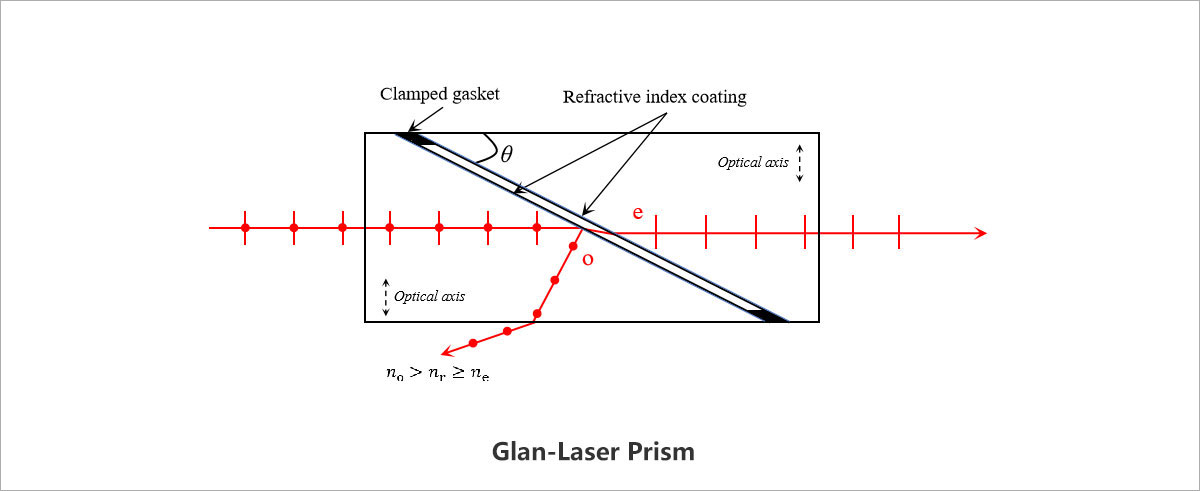

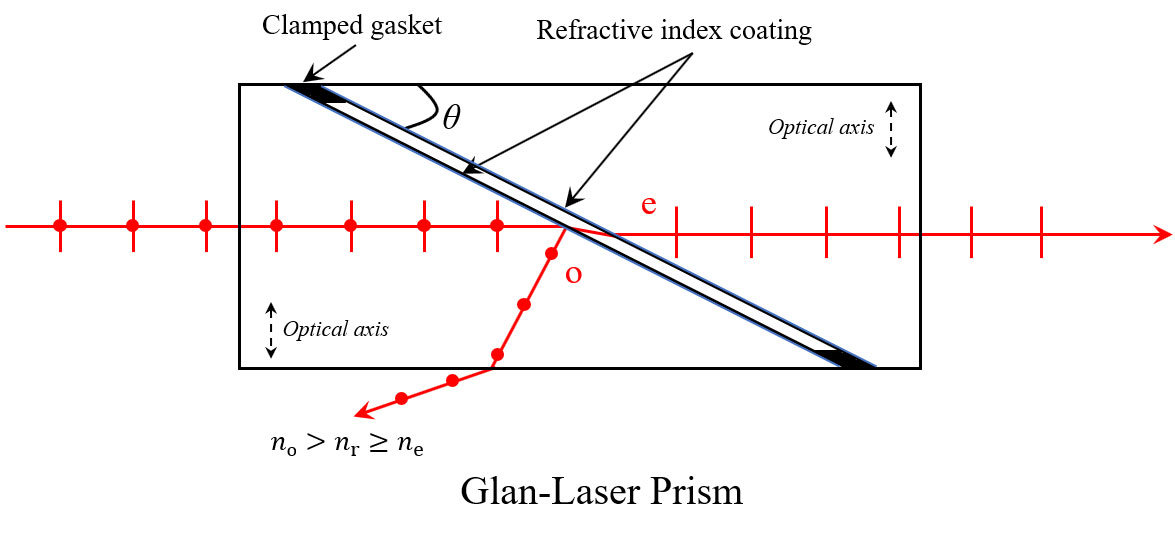

图1. 格兰·激光棱镜光路示意图。

如图一所示，平行自然光自棱镜左边端面垂直入射时，入射光的两个正交分量均不发生偏折，但各自的速度与折射率不同，其中，振动方向垂直于棱镜光轴c的偏折分量（即s分量）为o光，相应折射率为no，振动方向平行于光轴的偏折分量（即p分量）为e光，相应的折射率为ne。因为棱镜材料为负单轴晶体，有no＞ne，因此，o光比e光更容易发生全反射。两组合棱镜交界处斜面上均镀有折射率为nr的涂层，nr大于并非常接近的ne但小于no，所设计的棱镜楔角θ大于o光在斜面上的全反射临界角θ0（=arcsin(nr/no)），入射光传输至交界处斜面时，o光将发生全反射，同部分反射的e光一起由逃逸窗口出射，e光则平行出射。LBTEK格兰·激光晶体偏振棱镜允许光从左右任意一方入射，能使e光平行出射，白光入射时，能在透射端得到无色散的线偏振光。

二，特点

1.输出纯正的线性偏振光束；

2.型号齐全，覆盖波段广；

3.透射波前差、表面平行度优秀，接收角较大。

三，说明

格兰·激光偏振棱镜可用于输出纯正的线偏振光，为满足客户对不同波段的需求，LBTEK格兰·激光晶体偏振棱镜由两块光轴互相平行的同种负单轴晶体（方解石或α-BBO）棱镜配合而成（方解石、α-BBO均为负单轴晶体，no＞ne。方解石在可见光到近红外波段有良好的透过率，α-BBO在紫外至中红外波段光学性能优异），棱镜间通过边缘夹垫片形成空气隙填充，外壳设计有反射光逃逸窗口可承受更高功率的应用。在使用过程中，需要注意:

1).以上提及的两种材料对温度都非常敏感，过大的温度变化可能导致破裂，需注意保存和使用环境，建议用户收到棱镜待材料达到热平衡（大约6~8小时）后再打开包装。

2).α-BBO晶体质地较为柔软，进行镜面清洁时动作须轻，出入射镀膜面可以用溶剂和空气进行清洁。尽量不要接触侧面窗口，若必须擦拭，只能使用溶剂浸湿棉或未经处理的面巾纸。

3). 不适用于高度汇聚或发散的光束入射。入射角过大将导致光束不发生全反射，或反射光无法从窗口出射。

姓名

手机

单位

邮箱

联系我

反馈产品

反馈类型

反馈内容

提交

历史反馈

{{item.user_name}}发布于{{item.create_time}}

格兰·激光晶体偏振棱镜

光学元件材质：方解石/α-BBO
通光孔径：Ø10 mm
工作波长：200 nm-3.0 μm（分段）

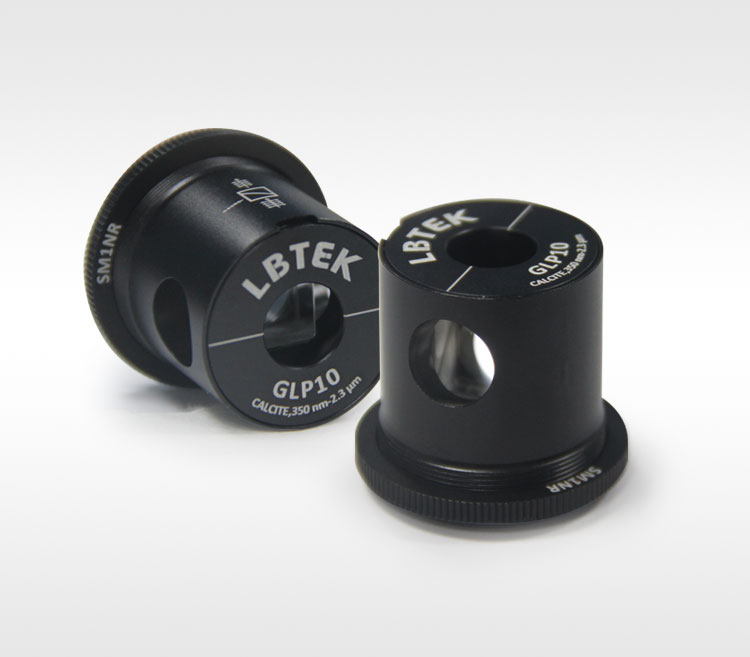

LBTEK格兰·激光晶体偏振棱镜用于输出高消光比的线偏振光，LBTEK提供通光孔径为Ø10 mm，工作波长为350 nm-2.3 μm（保护膜 1064 nm）、200 nm-300 nm（保护膜245 nm）、400 nm-700 nm（保护膜 532 nm）、700 nm-1100 nm（保护膜 1064 nm）、700 nm-3.0 μm（保护膜 1064 nm）的格兰·激光晶体偏振棱镜。同时，LBTEK格兰·激光晶体偏振棱镜预安装在黑色阳极氧化的机械外壳中，不可拆卸。外壳带有贯穿的逃逸窗口，可供采集反射光。外壳一端刻有SM1外螺纹并附带卡环，可反向锁紧并控制棱镜偏振方向，另一端光臂，皆可与LBTEK调整架配合，方便客户使用。

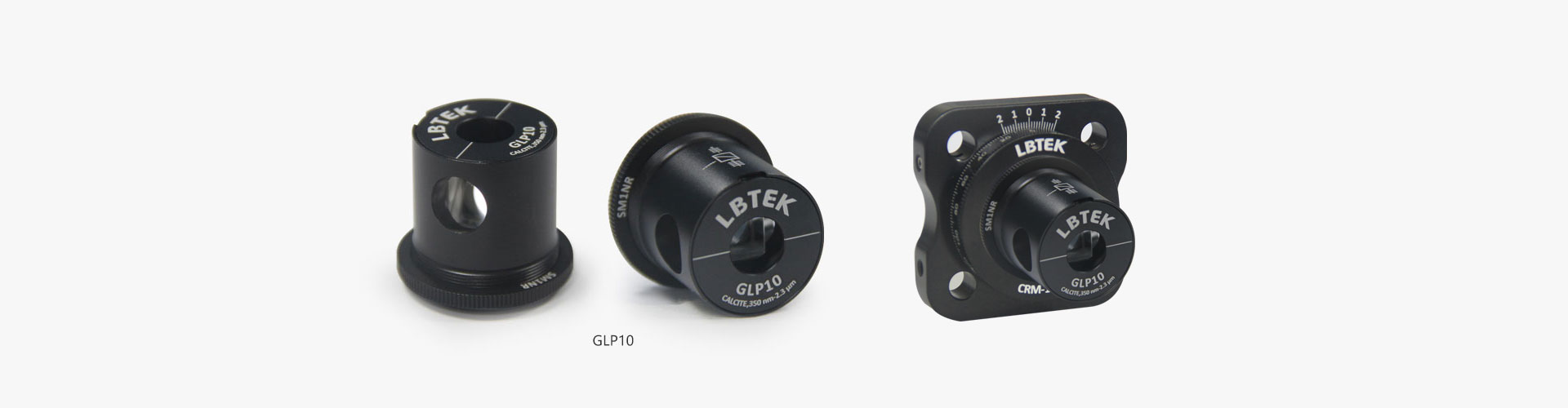

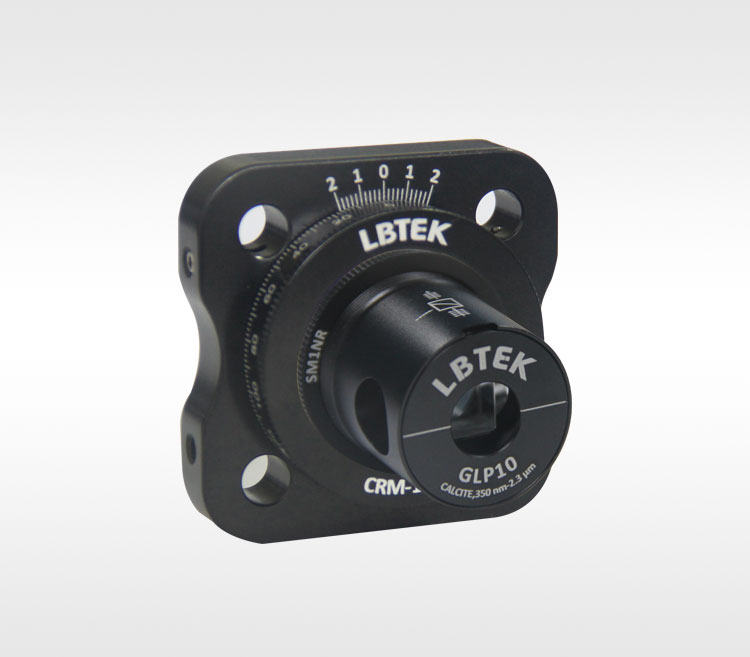

LBTEK 格兰·激光晶体偏振棱镜安装于旋转镜架

产品型号	通光孔径	工作波长	消光比	单价	发货日期
GLP10	Ø10 mm	350 nm-2.3 μm	>10000:1	￥5419	当天	加入购物车
GLP10-UV	Ø10 mm	200 nm-300 nm	100000:1	￥6541	当天	加入购物车
GLP10-A	Ø10 mm	300 - 700 nm	100000:1	￥6413	当天	加入购物车
GLP10-B	Ø10 mm	700 - 1100 nm	100000:1	￥6413	当天	加入购物车
GLP10-IR	Ø10 mm	700 nm-3.0 μm	>10000:1	￥6351	当天	加入购物车

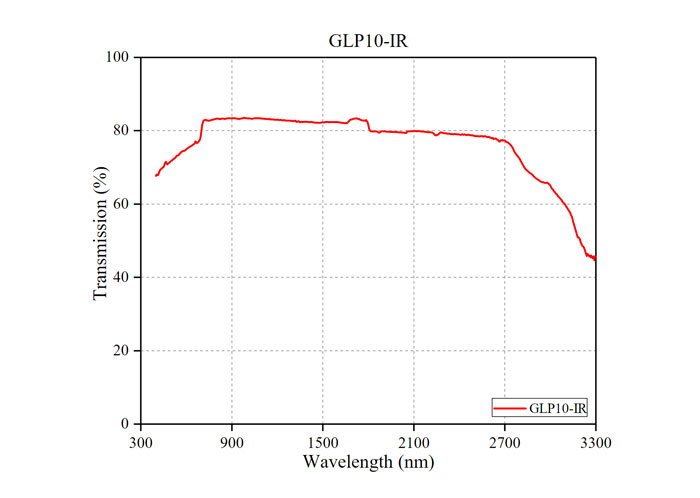

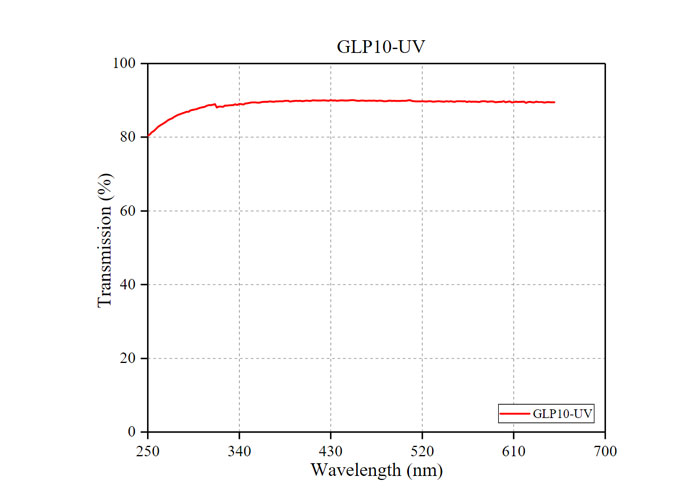

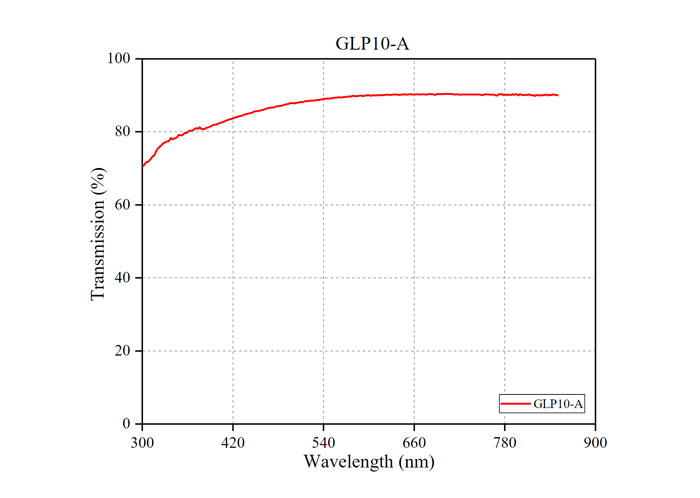

产品型号	波长	当前波长(nm)	当前透射率(%)

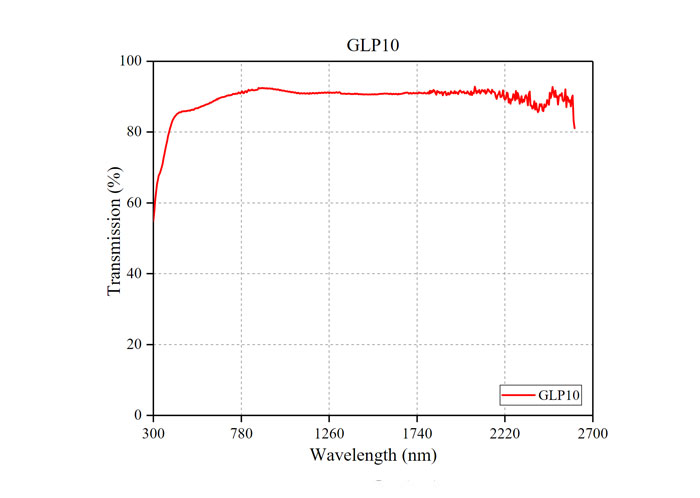

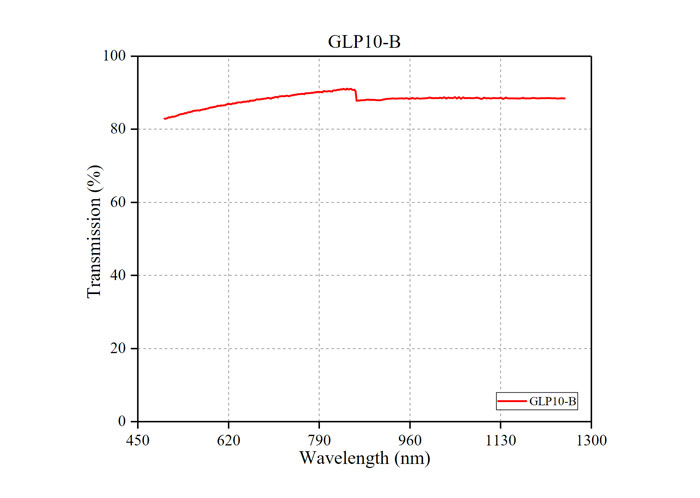

选中产品型号，曲线数据将在右侧显示，数量不限
