• 2个调节器，X和Y方向行程为±1 mm
• X、Y轴方向调节精度0.25 mm/转
• 中心SM1螺纹孔，附带1个SM1R卡环
• XY位移调整架可单独使用
• 附带1个同轴快拆板
• 适用安装于30 mm同轴系统
• 底部无螺纹安装孔、底部带M4安装孔可选

LBTEK 提供的磁性快拆位移调整架可分为XY位移调整架与磁性快拆板两部分。单独作为XY调整架时，功能与TXY1和TXY1S相同；与磁性同轴快拆板配合使用时，可通过附带的SM1R卡环，将最大厚度5 mm，Ø25.4 mm的光学元件固定在快拆板的SM1内螺纹中，实现同轴系统内光学元件的快速移除。调整架安装座有激光打印的垂直和水平刻度标记，用来辅助磁性快拆板的对准。此外，调整架两部分均有激光打印的标记点，用于指示快拆安装板的正确固定方向。磁性快拆板侧面有一个空白区域，用于标记安装在TXY1QF中的光学元件，便于区分多个快拆板中的光学元件。同时，可以单独购买额外的快拆安装板。

• 材质 6061-T6 铝合金
• 适用光学元件最大厚度5 mm
• 中心SM1螺纹孔，附带1个SM1R卡环

LBTEK 提供的TXY1QF磁性快拆板通过钕铁硼磁铁与440C高精度定位钢球，吸附在XY位移调整架上，实现同轴系统内光学元件的快速移除。适用光学元件最大厚度为5 mm，兼容SM1透镜套筒，附带一个SM1R卡环。该磁性快拆板有激光打印的垂直和水平刻线以及标记点，刻线用于辅助快拆板的对准。标记点用于指示快拆板的正确安装方向，与调整架上的点对准可以确保快拆板正确固定。磁性快拆板侧面有一个空白区域，用于标记安装的光学元件，便于区分多个快拆板中的光学元件。

• 2个调节器，X和Y方向行程为±1 mm
• X,Y轴方向调节精度0.25 mm/转
• SM1内螺纹，安装Ø25.4 mm光学元件
• 附带1个SM1R卡环，固定最大厚度10 mm光学元件
• 适用安装于30 mm同轴系统
• 底部无螺纹安装孔、底部带M4安装孔可选

TXY1和TXY1S均适用安装Ø25.4 mm的光学元件，带有2个调节器，可以在X和Y方向微调光学元件位置，行程为±1 mm。XY移动模块带SM1内螺纹，附带一个SM1R卡环用于固定安装最大厚度10 mm光学元件，兼容Ø25.4 mm透镜套筒。后面板中心带SM1内螺纹，兼容Ø25.4 mm透镜套筒。TXY1底部无螺纹安装孔，不能直接与光学接杆相连，可安装于30 mm同轴系统之中，四周配有紧定螺丝用于固定Ø6 mm同轴系统安装接杆。TXY1S两边底部带M4螺纹安装孔，可直接安装光学接杆，同时也兼容30 mm同轴系统。

• 2个调节器，X和Y方向行程为±3 mm
• 螺纹副驱动或者测微头驱动可选
• SM1内螺纹，安装Ø25.4 mm光学元件
• 附带2个SM1R卡环，固定最大厚度12.2 mm光学元件
• 适用安装于30 mm同轴系统

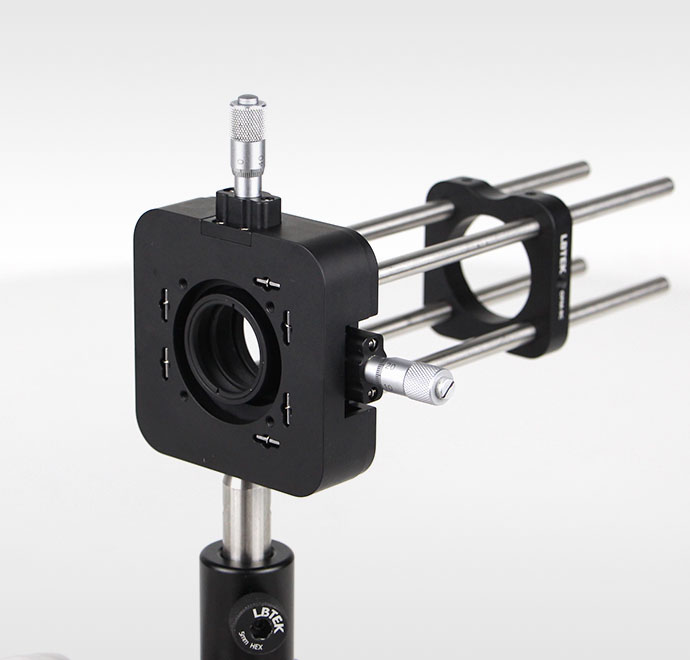

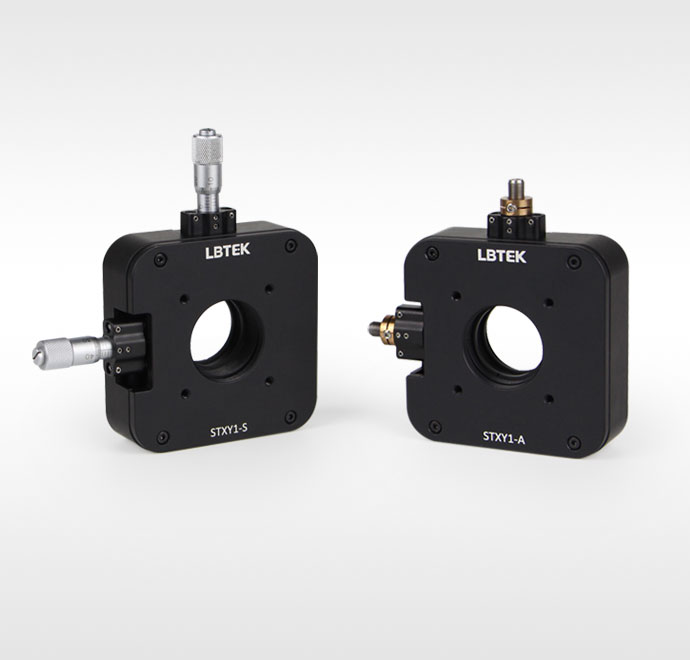

STXY1-A/S均带2个调节器，分别由螺纹副/测微头驱动，以实现精密定位功能，适用于安装Ø25.4 mm的光学元件，可在X和Y方向微调光学元件位置，行程±3 mm。XY移动模块带SM1内螺纹，附带2个SM1R卡环用于安装最大厚度12.2 mm光学元件，兼容Ø25.4 mm透镜套筒。前面板中心带SM1内螺纹，兼容Ø25.4 mm透镜套筒。该调整架带有3个M4的螺孔，能够直接安装在光学接杆上，同时也兼容30 mm同轴系统。XY平移调整架台面尺寸为66×66 mm。注意：STXY1-S驱动方式为测微头驱动，因测微头制造误差可能导致调整架XY方向行程偏差。
