• 翻转90°设计，可避开光路
• 可重复的翻转式设计
• 带M4安装孔

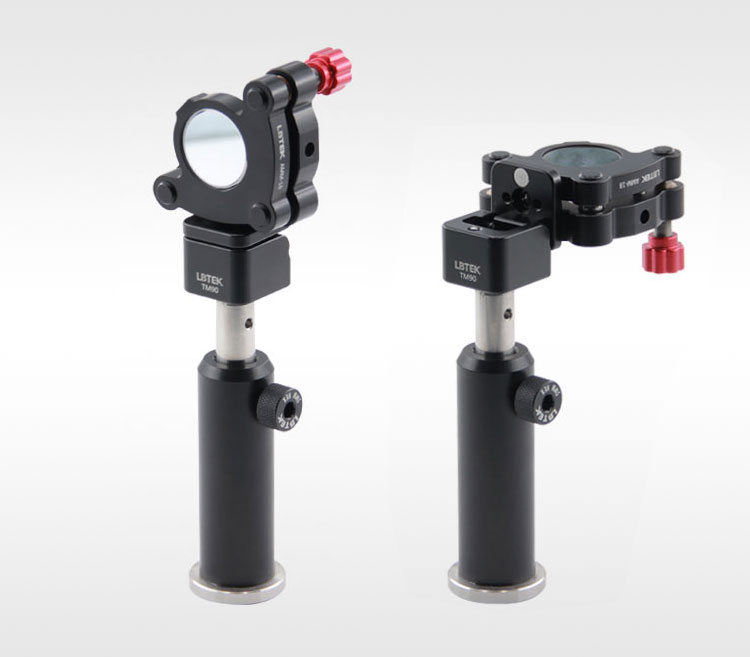

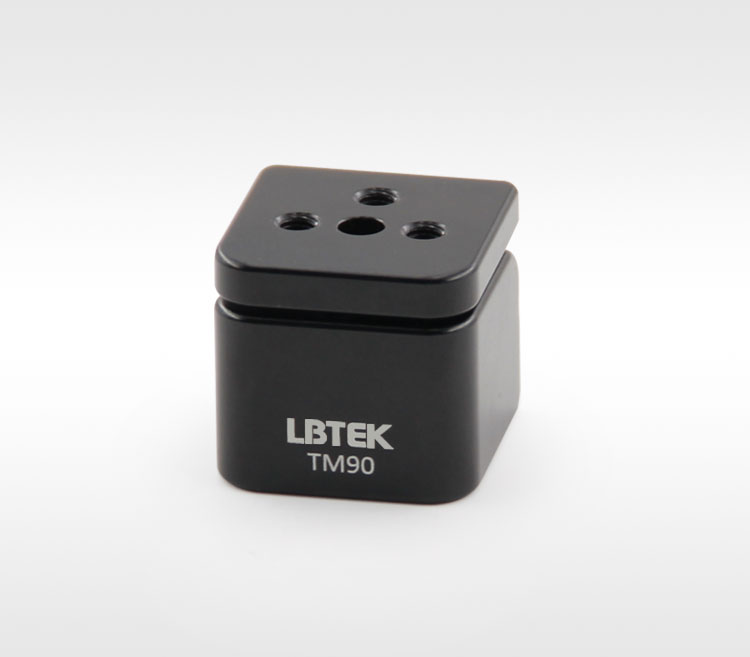

LBTEK 90°翻转架常用于对比实验，翻转90°设计可使安装的光学元件避开光路，并且重复翻转仍然可以返回原始位置。翻转架顶部表面带有三个M4螺纹孔和一个M4沉头孔，沉头孔可以从下面插入一个M4内六角圆柱螺钉螺丝；底部有一个M4沉头安装孔，可以连接标准的Ø12.7 mm光学接杆。同时购买LBTEK翻转架附送2个M4×8的圆柱头内六角螺丝。LBTEK 翻转架经过严格的重复性测试，其翻转重复性在X和Y方向都能保持在20 urad以内。

• 翻转90°设计，可避开光路
• 可用于圆形或矩形光学元件安装
• 适用光学元件最大厚度为6 mm
• M4和M6沉头安装孔

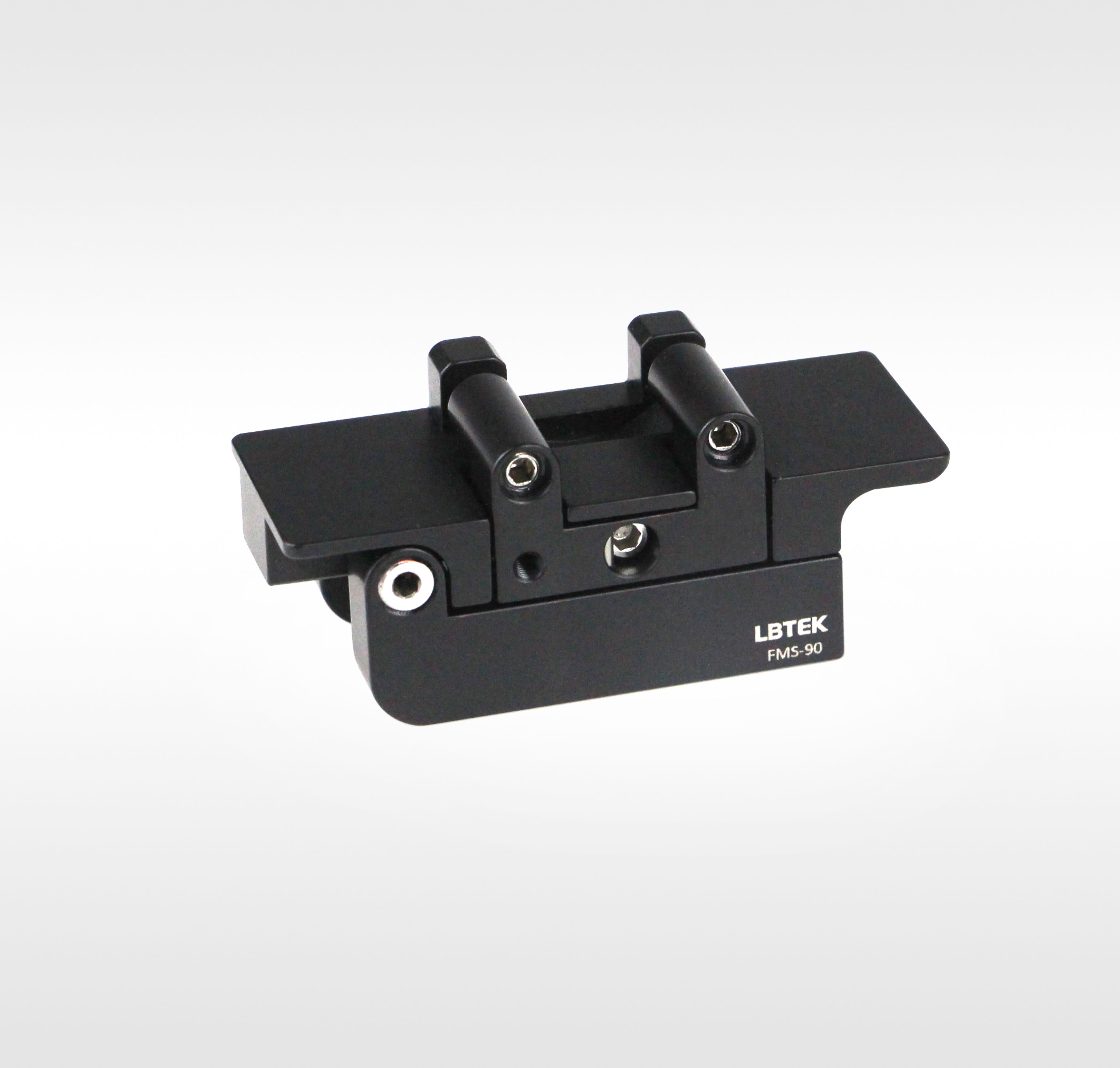

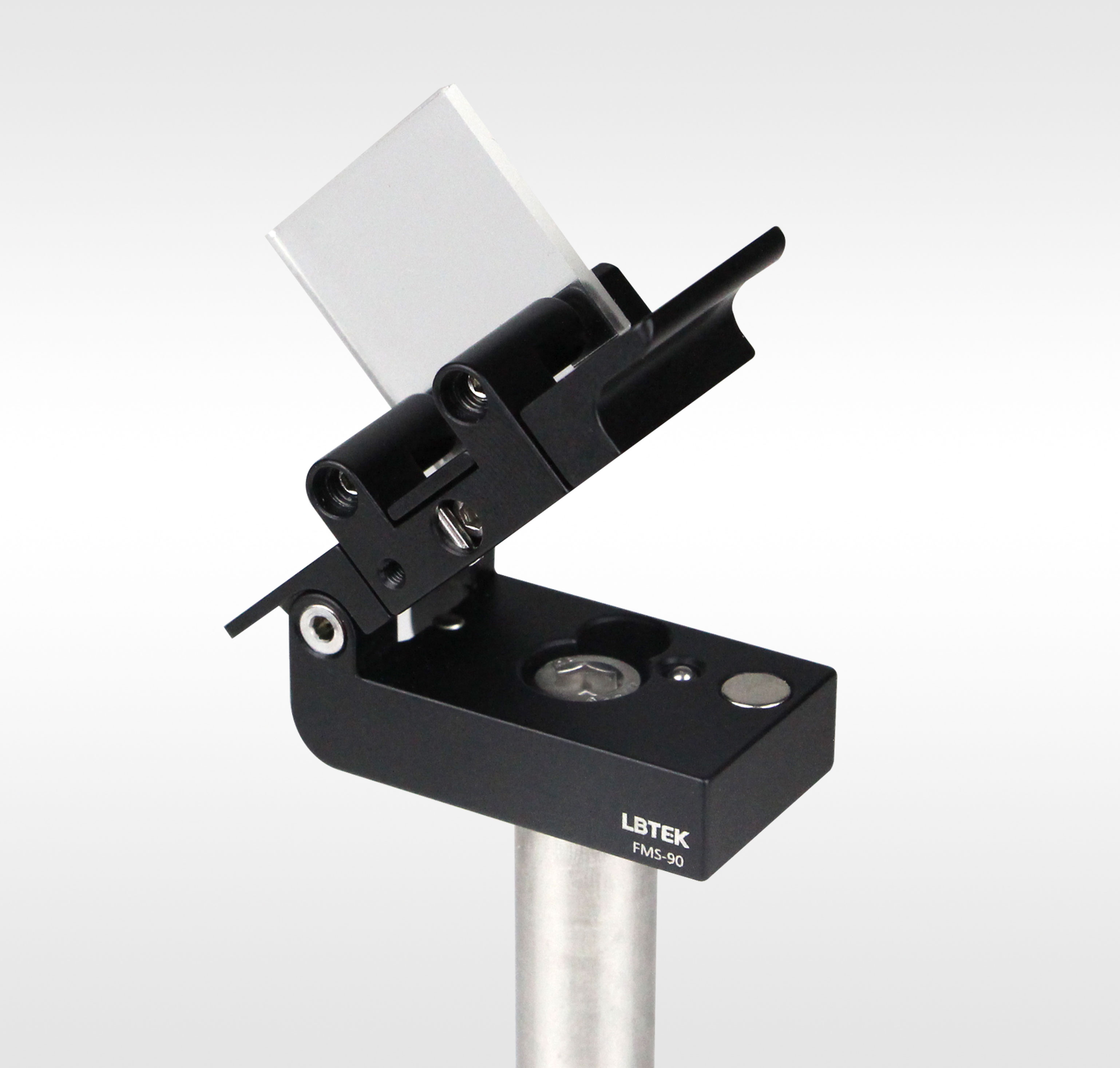

LBTEK 90°翻转安装座适用于安装最大厚度6 mm的Ø25.4 mm圆形光学元件或尺寸从24 mm×10 mm~50 mm×50 mm的矩形光学元件。安装座通过两个胶头螺丝的夹紧固定光学元件，可以防止产生划痕，枢轴结构让安装座可以固定在0°和90°之间的几乎任意角度，0°和90°位置上的磁铁提供额外的固定力。底部M4和M6沉头孔可将翻转座固定在接杆上。枢轴结构由一颗螺丝和两个球触点构成，出厂时已设置好，无需用户调节。
注意：0°位置上的磁铁会牵引着安装座以微小的角度关闭，0°位置上，角度重复性小于25 µrad。
