二维调整架,表面中心线和接杆安装孔中心对齐
麓邦商城 产品中心 光机械件 光学元件安装架 反射镜架 二维调整架,表面中心线和接杆安装孔中心对齐
参数规格
组装
反馈
产品说明
  • 材质:6061-T6 铝合金
  • 两个精密调节器
  • 俯仰偏摆调节角度±3 °或±4 °
  • 紧定螺钉固定和卡环固定两个版本
  • 安装台阶面中心线和接杆安装孔中心对齐

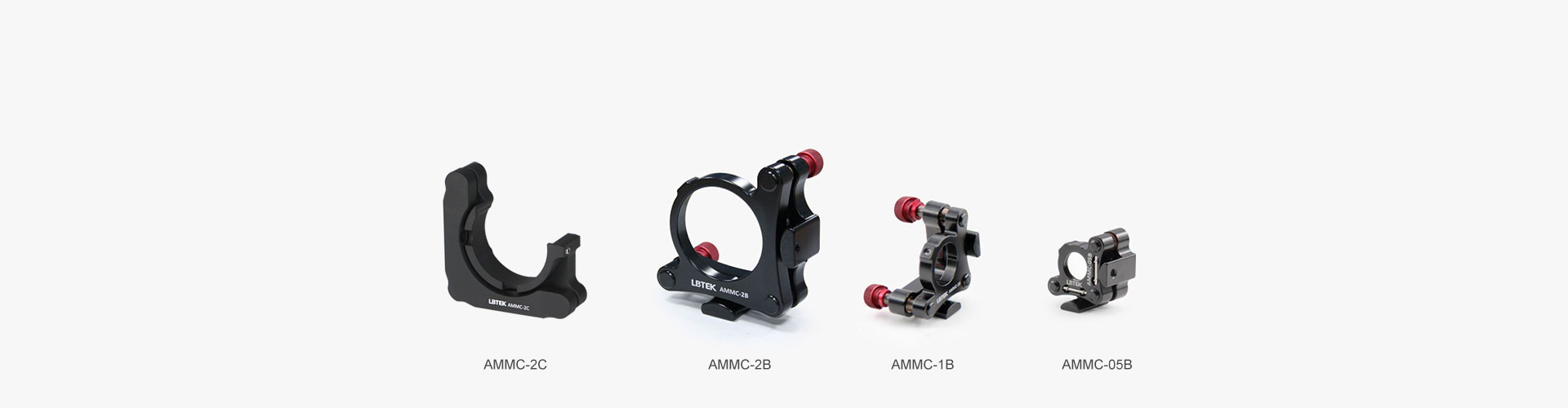

LBTEK AMMC系列标准O型二维光学调整架用于调节反射镜的角度,光壁孔带安装台阶,用胶头紧定螺钉固定光学元件。安装台阶面中心线和接杆安装孔中心对齐,简化了光束对准过程,AMMC-05B、AMMC-1B可以实现调整架±4 °俯仰、偏摆角度,AMMC-2B、AMMC-2C可实现调整架±3 °俯仰、偏摆角度调节。其中AMMC-05B/1B/2B调整架底部配有2个M4螺纹孔,AMMC-2C底部带有M4沉头孔兼M6螺纹孔,用于连接光学接杆。调节器端面有内六角孔,可用2 mm六角扳手调节。

通用参数
材质
6061-T6 铝合金
表面处理
黑色阳极氧化
可调俯仰/偏摆角度范围
±3 °或±4 °

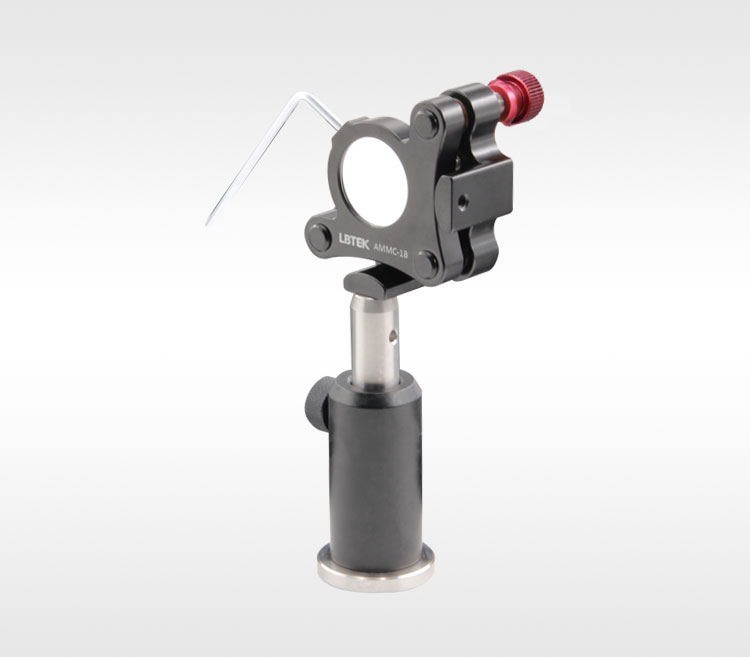

LBTEK 标准O形光学调整架组装应用图 ① M4内六角扳手 ② 金属平面反射镜PM10-AG×1 ③ 标准O型二轴光学调整架AMMC-1B×1
④ Ø12.7mm不锈钢光学接杆OP-40×1 ⑤ 底座式Ø12.7 mm接杆支架PH-40B×1 ⑥ 接杆支架叉块PHC-45S×1

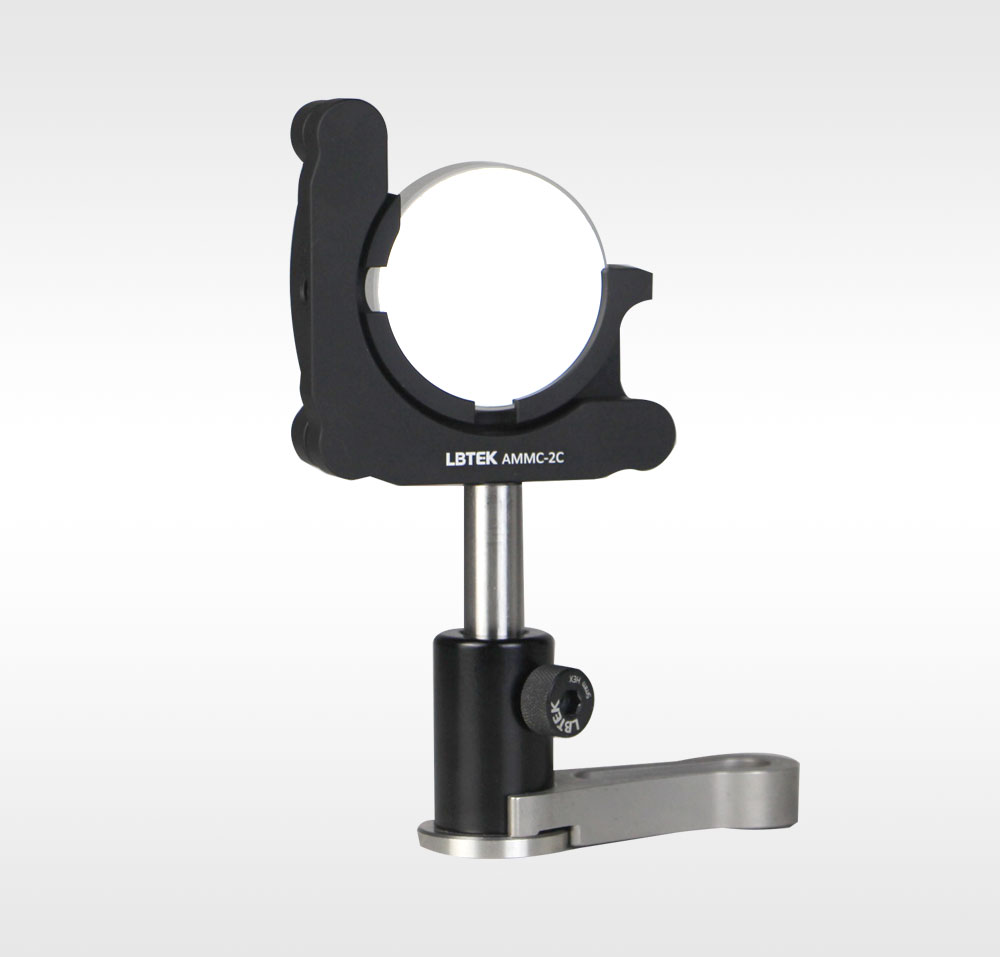

LBTEK 中心型无边缘式调整架组装应用图 ① 中心型无边缘式调整架AMMC-2C×1 ② 金属膜反射镜PM20-UVAL×1 ③ Ø12.7mm不锈钢光学接杆OP-40×1
④ 底座式Ø12.7 mm接杆支架PH-40B×1 ⑤ 接杆支架叉块PHC-45S×1
姓名
手机
单位
邮箱
联系我
反馈产品
反馈类型
{{item.type_name}}
反馈内容
提 交
历史反馈
{{item.user_name}}发布于{{item.create_time}}
{{item.question_content}}

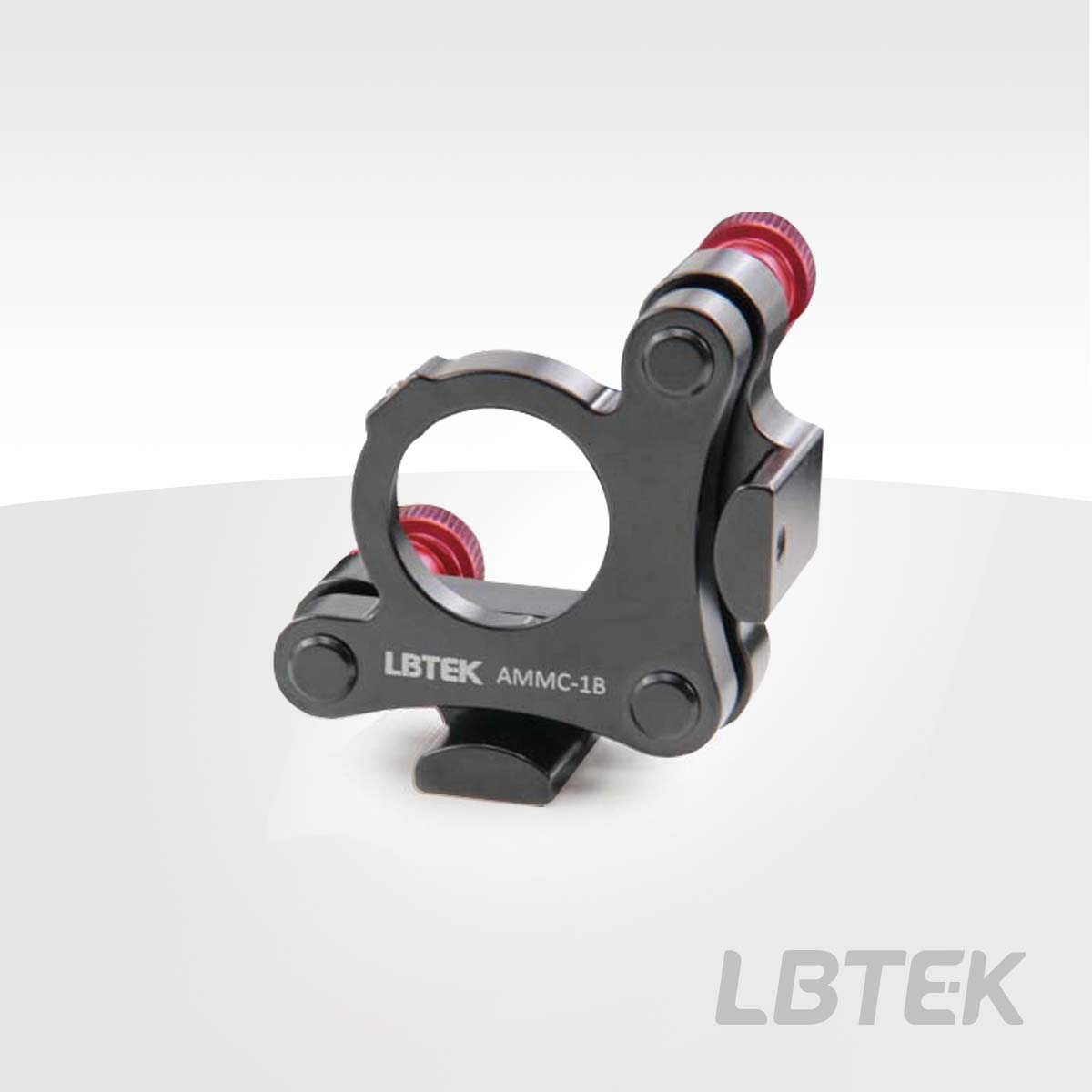

标准O型二轴光学调整架,紧定螺钉固定型,表面中心线与接杆安装孔中心对齐
  • 材质:6061-T6 铝合金
  • 两个精密调节器
  • M4胶头紧定螺钉固定
  • 表面中心线与接杆安装孔中心对齐

LBTEK AMMC系列标准O型调整架,光壁无螺纹,用紧定螺钉固定光学元件。调整架底部配有2个M4螺纹孔,用于连接带有M4螺纹孔的光学接杆。表面中心线与接杆安装孔中心对齐,简化了光束对准过程。

AMMC系列产品常用于安装反射镜等光学元件
产品型号 适用光学元件直径 适用光学元件最小厚度 单价 对比 发货日期
AMMC-05B Ø12.7 mm 2 mm ¥423
当天
加入购物车
AMMC-1B Ø25.4mm 3 mm ¥509
当天
加入购物车
AMMC-2B Ø50.8mm 4 mm ¥628
当天
加入购物车

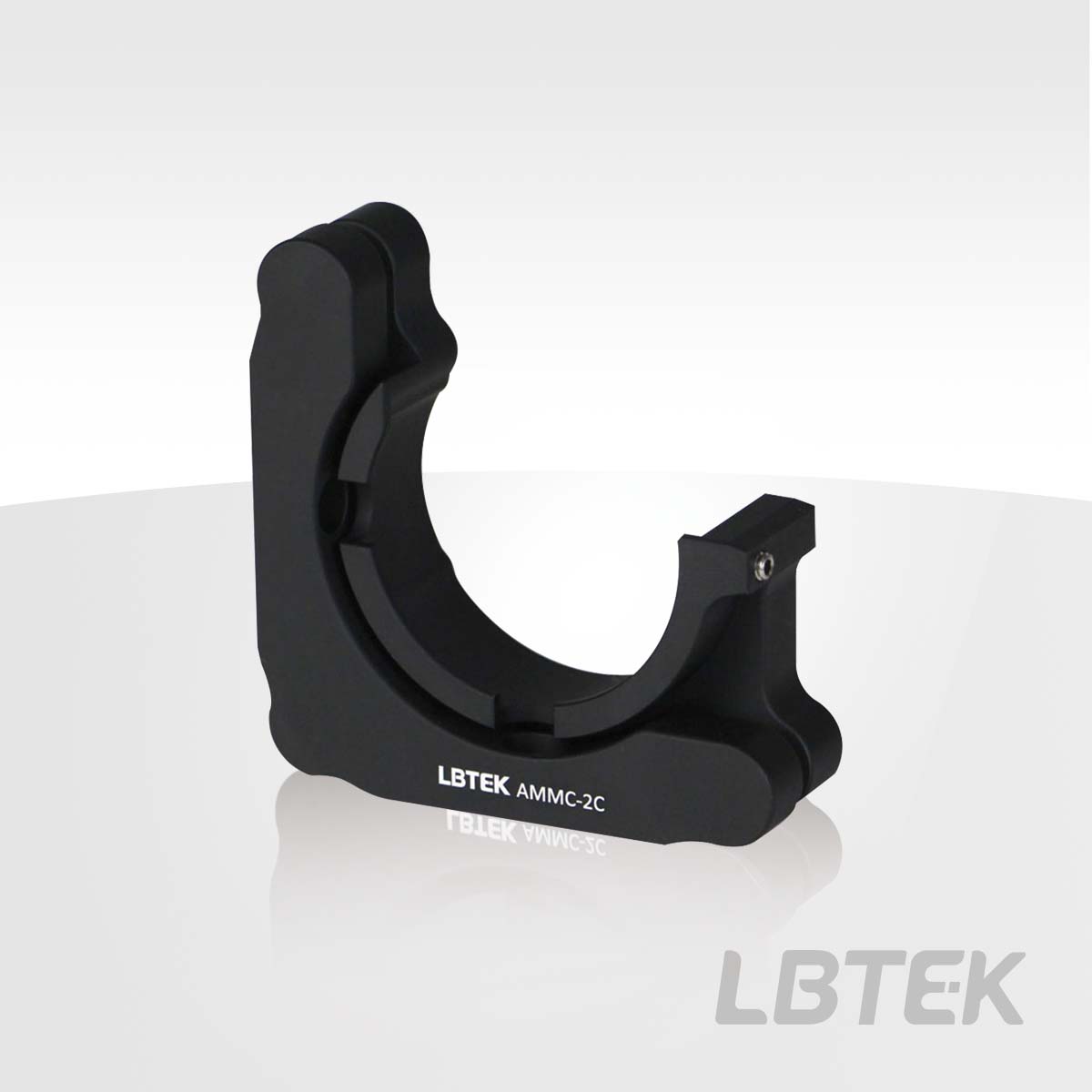

中心型无边缘式调整架,紧定螺钉固定型,表面中心线与接杆安装孔中心对齐
  • 材质:6061-T6铝合金
  • 两个精密调节器
  • M4胶头紧定螺钉固定
  • 光学元件安装孔采用开口式
  • 表面中心线与接杆安装孔中心对齐

LBTEK AMMC-2C中心型无边缘式调整架,光壁无螺纹,采用半开口,使光束能够以较小的入射角 θ从一个调整架反射到另一个调整架;用紧定螺丝固定光学元件。调整架底部配有同时兼容M4的沉头孔和M6螺纹孔,M4沉头孔用于连接带有M4螺纹孔的光学接杆,M6螺纹孔用于连接带有M6螺纹孔的接杆;光学元件安装表面中心线与接杆安装孔中心对齐,简化了光束对准过程。

AMMC-2C产品常用于安装反射镜等光学元件
产品型号 适用光学元件直径 适用光学元件最小厚度 单价 对比 发货日期
AMMC-2C Ø50.8 mm 2 mm ¥660
当天
加入购物车
×
