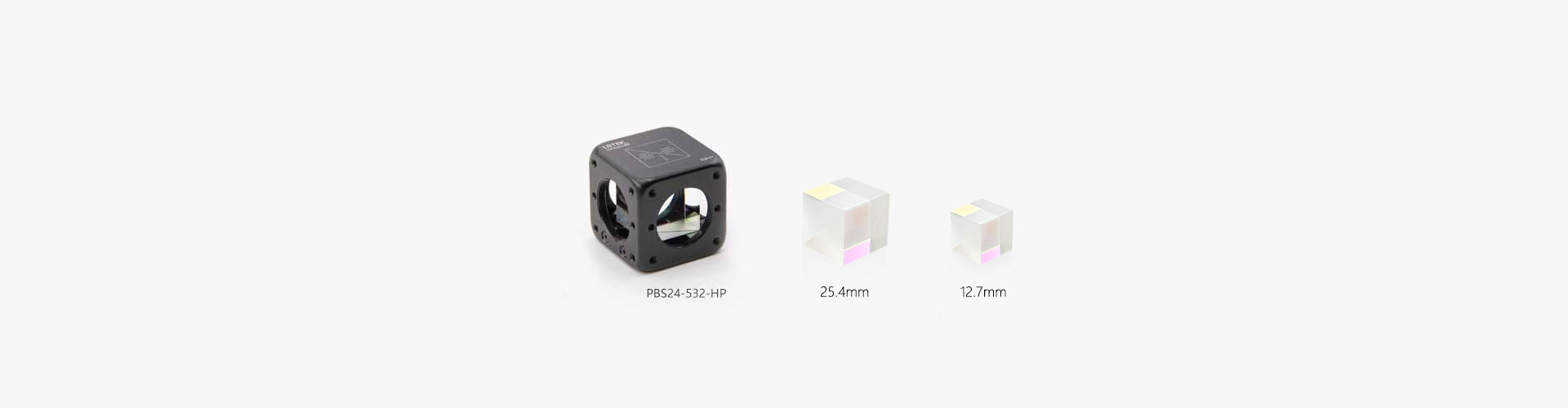

激光线偏振分束立方—

产品说明

设计波长：405 nm、532 nm、633 nm、780 nm、808 nm、830 nm、850 nm、1030 nm、1064 nm和1550 nm
消光比（Tp：Ts）：>3000:1
应用：分离P光和S光

LBTEK激光线偏振分束立方由两个紫外熔融石英直角棱镜构成，电介质分光膜可以反射S偏振光和透过P偏振光。立方体四周都可以作为入射面且分离出P偏振光和S偏振光，为达到最佳偏振性能，建议入射光从镀有偏振分光膜的棱镜的直角边入射（顶部带黑圆点的棱镜表示其斜面镀有介质偏振分光膜）。激光线偏振分束立方的消光比Tp：Ts > 3000：1，且四个通光面均镀有针对单波长设计的V型增透膜，增透膜反射率小于0.25%@设计波长。 LBTEK提供405 nm、532 nm、633 nm、780 nm、808 nm、830 nm、850 nm、1030 nm、1064 nm和1550 nm 10种设计波长可选。可提供其他设计波长，尺寸的特殊定制服务，如有需求，请联系技术支持。

示意图/演示视频

通用参数

光学元件材质紫外熔融石英	镀膜 V型增透膜
消光比（Tp:Ts） >3000:1	出射角度透射：0°± 5 arcmin；反射：90°± 5 arcmin
表面平整度（@633 nm） λ/4

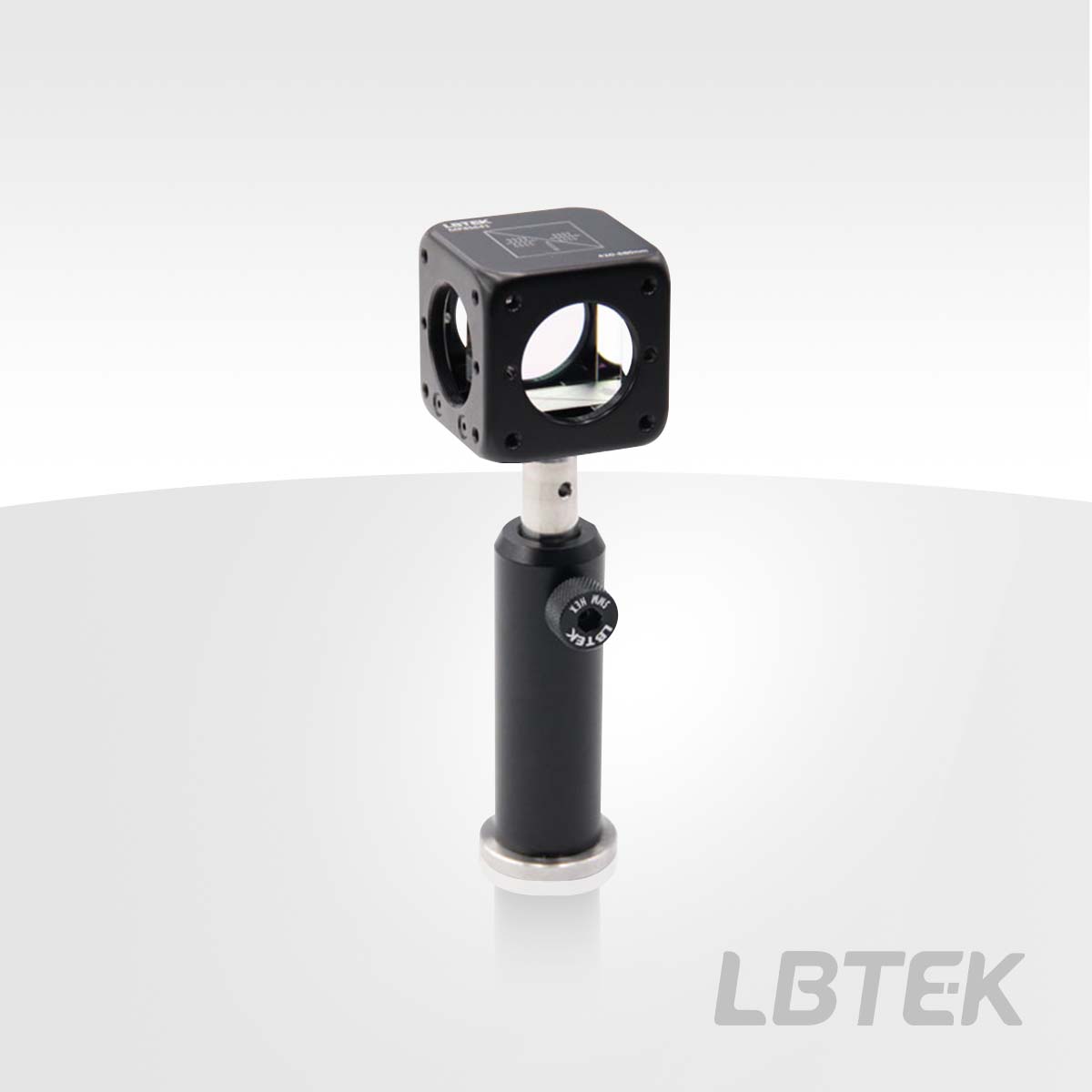

LBTEK激光线偏振分束立方可搭配分束立方转接件一起安装于分束立方安装座中

① 分束立方安装座CM-3×1

② 分束立方转接件CC-12.7×1

③ 激光线偏振分束立方×1

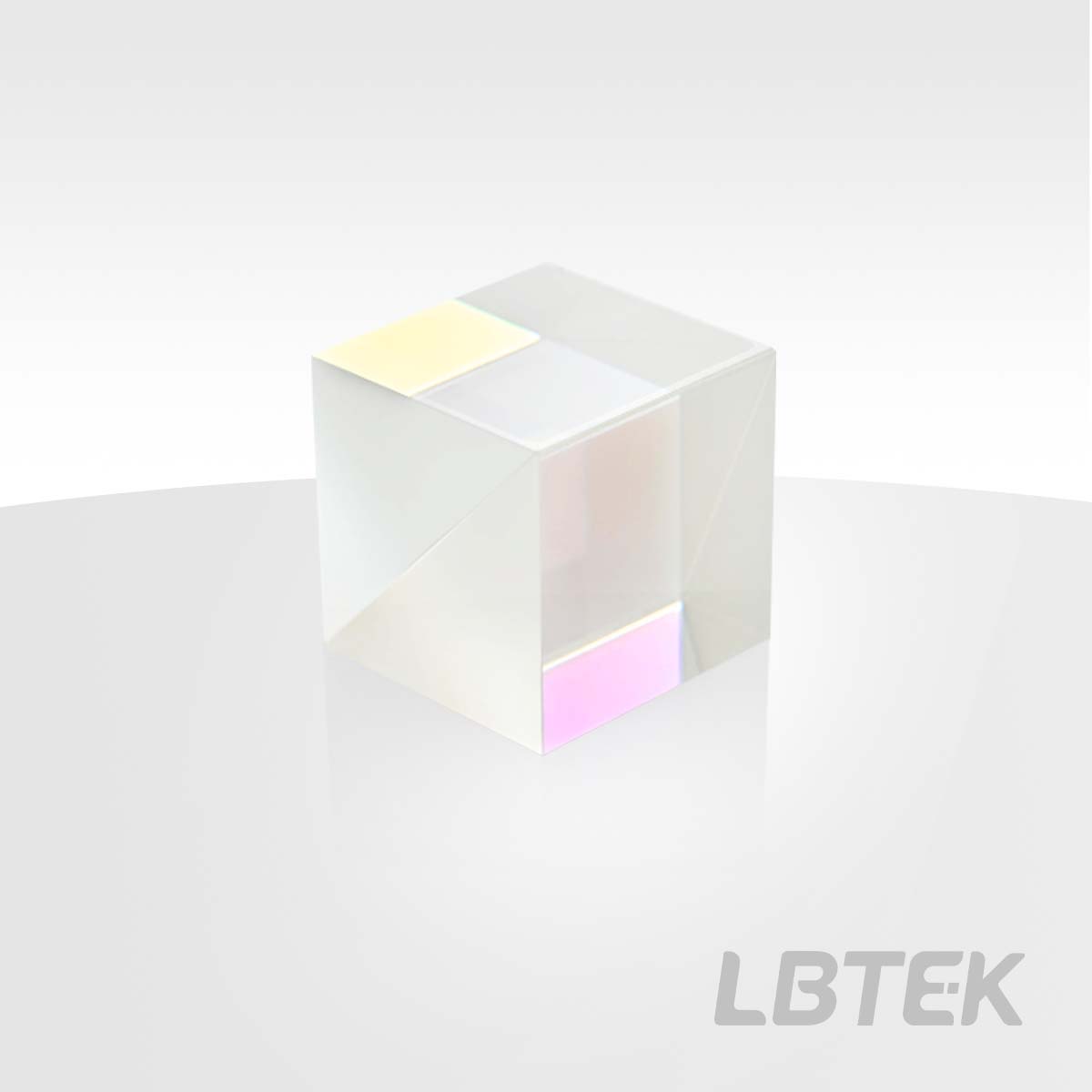

激光线偏振分束立方

一、定义

激光线偏振分束立方由两个紫外熔融石英直角棱镜构成，斜面之间通过光胶工艺胶合而成。激光线偏振分束立方顶部带黑圆点的棱镜表示其斜面镀有电介质偏振分光膜，可以反射S偏振光和透过P偏振光。

图1. 激光线偏振分束立方光路示意图。

二、特点

1、消光比（Tp:Ts）：＞3000:1；

2、工作波长：405 nm，532 nm，633 nm，780 nm，808 nm，830 nm，850 nm，1030 nm，1064 nm，1550 nm；

3、表面具有高反射率。

三、说明

LBTEK高功率激光线偏振分束立方，在带由圆点标记棱镜斜面处镀有电介质分光膜，以实现P光透射与S光反射。偏振分束立方使用时，不会产生光束偏移，反射光与透射光的光程相等，也可用于缩短系统的光路。相比平板偏振分束镜能明显减小鬼影。

偏振分束立方实现偏振分光的功能基于布儒斯特定律。当自然光以布儒斯特角入射时，反射光全部为线偏振光。此时P光全部透射，而S光部分反射部分透射。由于分束立方材料折射率的原因，通常只有膜层满足布儒斯特角的要求。这时棱镜与膜层间会产生P分量的反射光。为了提高S光反射率与消除P光分量，采用干涉相长与相消的方法。使不同反射面反射的S光相位相同，不同反射面反射的P光相位相差π的奇数倍即可。

消光比是偏振分束立方的一个重要参数，其定义为入射光经过分束立方分光后，透射光通过检偏器的最大光功率与最小光功率之比，即Extinction Ratio=。消光比可以通过下面方法测试得到：光束经过偏振分束立方分束后生成反射光与透射光，透射光通过检偏器后，使用光功率计测量透射光的功率大小。旋转检偏器，当功率计数值最大时得到，当数值最小时得到。（图2）

图2. 消光比的测量。

分束器选型指南

分束器类型	工作波长范围	消光比/分光比	透过率	基底材质	透射波前差	尺寸
沃拉斯顿晶体偏振棱镜	200 nm-1.1 μm	100000:1	Tp＞70%	α-BBO	λ/4	通光孔径Ø10 mm（SM1螺纹外壳）
沃拉斯顿晶体偏振棱镜	350 nm-2.3 μm	10000:1	Tp=50%-90%	方解石
洛匈晶体偏振棱镜	190 nm-3.5 μm	100000:1	Tp=45%-82%	α-BBO
光束分离器	350 nm-2.3 μm	10000:1	Tp=50%-90%	方解石	/	10.0 mm×10.0 mm
非偏振平板分束镜	400 nm-700 nm	10:90	90%	紫外熔融石英	λ/2、λ/6	Ø25.4 mm、25.0 mm×36.0 mm
		30:70	70%	紫外熔融石英	λ/2、λ/6	Ø25.4 mm、25.0 mm×36.0 mm
		50:50	50%	紫外熔融石英	λ/2、λ/6	Ø25.4 mm、25.0 mm×36.0 mm
		70:30	30%	紫外熔融石英	λ/2、λ/6	Ø25.4 mm、25.0 mm×36.0 mm
		90:10	10%	紫外熔融石英	λ/2、λ/6	Ø25.4 mm、25.0 mm×36.0 mm
	700 nm-1100 nm	10:90	90%	紫外熔融石英	λ/2、λ/6	Ø25.4 mm、25.0 mm×36.0 mm
		30:70	70%	紫外熔融石英	λ/2、λ/6	Ø25.4 mm、25.0 mm×36.0 mm
		50:50	50%	紫外熔融石英	λ/2、λ/6	Ø25.4 mm、25.0 mm×36.0 mm
		70:30	30%	紫外熔融石英	λ/2、λ/6	Ø25.4 mm、25.0 mm×36.0 mm
		90:10	10%	紫外熔融石英	λ/2、λ/6	Ø25.4 mm、25.0 mm×36.0 mm
	1100 nm-1650 nm	10:90	90%	紫外熔融石英	λ/2、λ/6	Ø25.4 mm、25.0 mm×36.0 mm
		30:70	70%	紫外熔融石英	λ/2、λ/6	Ø25.4 mm、25.0 mm×36.0 mm
		50:50	50%	紫外熔融石英	λ/2、λ/6	Ø25.4 mm、25.0 mm×36.0 mm
		70:30	30%	紫外熔融石英	λ/2、λ/6	Ø25.4 mm、25.0 mm×36.0 mm
		90:10	10%	紫外熔融石英	λ/2、λ/6	Ø25.4 mm、25.0 mm×36.0 mm
偏振平板分束镜	405 nm	10000:1	Tp＞93%	紫外熔融石英	λ/2、λ/8	Ø25.4 mm、25.0 mm×36.0 mm
	488 nm	10000:1	Tp＞93%	紫外熔融石英	λ/2、λ/8	Ø25.4 mm、25.0 mm×36.0 mm
	532 nm	10000:1	Tp＞93%	紫外熔融石英	λ/2、λ/8	Ø25.4 mm、25.0 mm×36.0 mm
	780 nm	10000:1	Tp＞93%	紫外熔融石英	λ/2、λ/8	Ø25.4 mm、25.0 mm×36.0 mm
	808 nm	10000:1	Tp＞93%	紫外熔融石英	λ/2、λ/8	Ø25.4 mm、25.0 mm×36.0 mm
	1030 nm	10000:1	Tp＞96%	紫外熔融石英	λ/2、λ/8	Ø25.4 mm、25.0 mm×36.0 mm
	1064 nm	10000:1	Tp＞93%	紫外熔融石英	λ/2、λ/8	Ø25.4 mm、25.0 mm×36.0 mm
	1310 nm	10000:1	Tp＞96%	紫外熔融石英	λ/2、λ/8	Ø25.4 mm、25.0 mm×36.0 mm
	1550 nm	10000:1	Tp＞96%	紫外熔融石英	λ/2、λ/8	Ø25.4 mm、25.0 mm×36.0 mm
10:90（R:T）非偏振分束立方	400 nm-700 nm	10:90	90%	N-BK7	λ/4	L=5.0 mm、10.0 mm、12.7 mm、20.0 mm、25.4 mm
	700 nm-1100 nm			N-BK7	λ/4	L=5.0 mm、10.0 mm、12.7 mm、20.0 mm、25.4 mm
	1100 nm-1600 nm			N-BK7	λ/4	L=5.0 mm、10.0 mm、12.7 mm、20.0 mm、25.4 mm
30:70（R:T）非偏振分束立方	400 nm-700 nm	30:70	70%	N-BK7	λ/4	L=5.0 mm、10.0 mm、12.7 mm、20.0 mm、25.4 mm
	700 nm-1100 nm			N-BK7	λ/4	L=5.0 mm、10.0 mm、12.7 mm、20.0 mm、25.4 mm
	1100 nm-1600 nm			N-BK7	λ/4	L=5.0 mm、10.0 mm、12.7 mm、20.0 mm、25.4 mm
50:50（R:T）非偏振分束立方	400 nm-700 nm	50:50	50%	N-BK7	λ/4	L=5.0 mm、10.0 mm、12.7 mm、20.0 mm、25.4 mm
	700 nm-1100 nm			N-BK7	λ/4	L=5.0 mm、10.0 mm、12.7 mm、20.0 mm、25.4 mm
	1100 nm-1600 nm			N-BK7	λ/4	L=5.0 mm、10.0 mm、12.7 mm、20.0 mm、25.4 mm
70:30（R:T）非偏振分束立方	400 nm-700 nm	70:30	30%	N-BK7	λ/4	L=5.0 mm、10.0 mm、12.7 mm、20.0 mm、25.4 mm
	700 nm-1100 nm			N-BK7	λ/4	L=5.0 mm、10.0 mm、12.7 mm、20.0 mm、25.4 mm
	1100 nm-1600 nm			N-BK7	λ/4	L=5.0 mm、10.0 mm、12.7 mm、20.0 mm、25.4 mm
90:10（R:T）非偏振分束立方	400 nm-700 nm	90:10	10%	N-BK7	λ/4	L=5.0 mm、10.0 mm、12.7 mm、20.0 mm、25.4 mm
	700 nm-1100 nm			N-BK7	λ/4	L=5.0 mm、10.0 mm、12.7 mm、20.0 mm、25.4 mm
	1100 nm-1600 nm			N-BK7	λ/4	L=5.0 mm、10.0 mm、12.7 mm、20.0 mm、25.4 mm

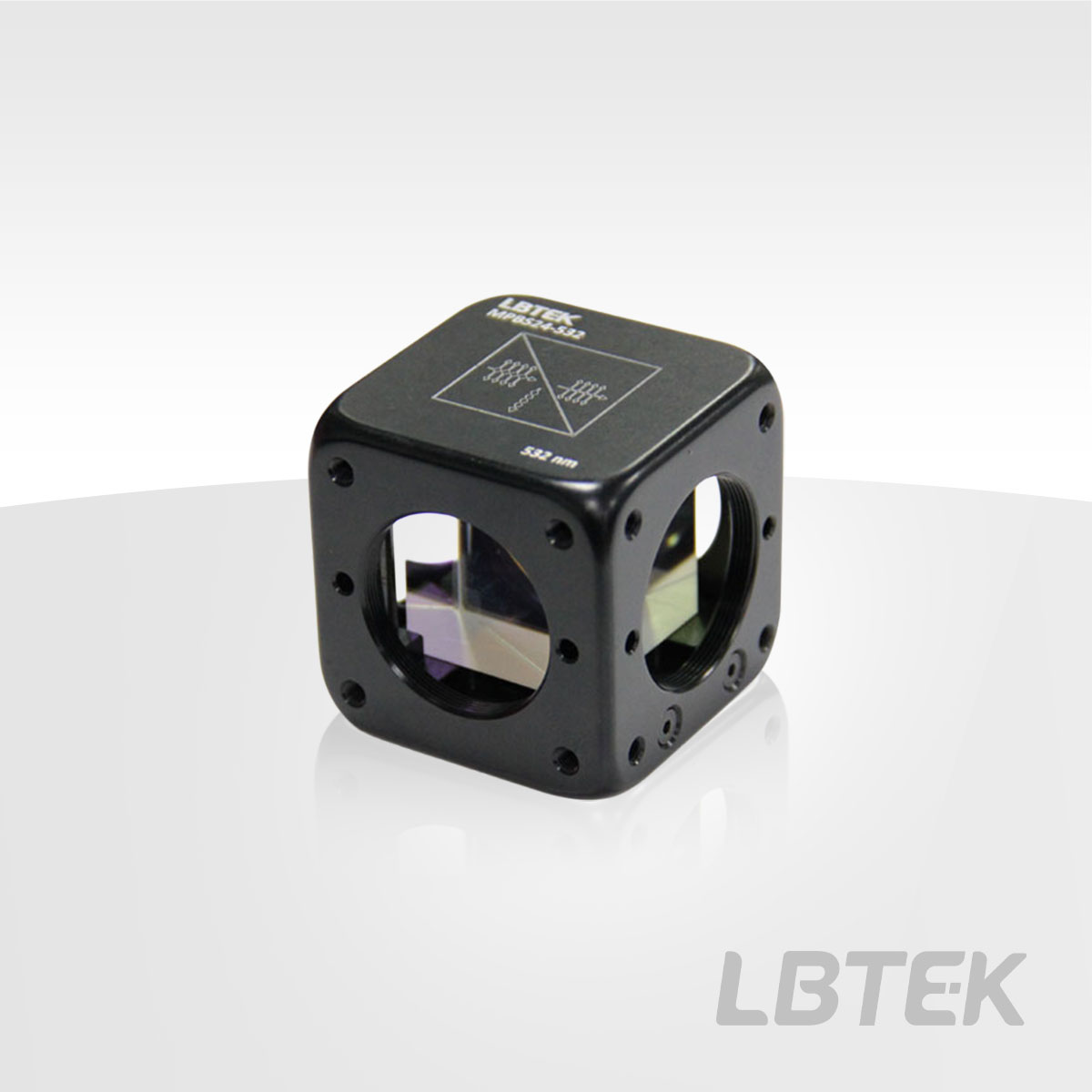

激光线偏振分束立方	405 nm	Tp:Ts＞3000:1	Tp＞95%	紫外熔融石英	λ/4	L=12.7 mm、25.4 mm,30 mm同轴立方体外壳
	532 nm
	633 nm
	780 nm
	808 nm
	830 nm
	850 nm
	1030 nm
	1064 nm
	1550 nm
高功率激光线偏振分束立方	266 nm	Tp:Ts＞2000:1	Tp＞97%	紫外熔融石英	λ/4	L=12.7 mm、25.4 mm,30 mm同轴立方体外壳
	355 nm
	405 nm
	460 nm
	532 nm
	633 nm
	780 nm
	808 nm
	830 nm
	850 nm
	1030 nm
	1064 nm
	1550 nm
宽带偏振分束立方	420 nm-680 nm	Tp:Ts＞10000:1	Tp＞90%	N-SF1	λ/4	L=5.0 mm、10.0 mm、12.7 mm、20.0 mm、25.4 mm、50.8 mm,16 mm同轴立方体外壳、30 mm同轴立方体外壳
	620 nm-1000 nm
	900 nm-1300 nm
	1200 nm-1600 nm
偏振平板分束镜	405 nm	Tp:Ts＞10000:1	Tp＞93%	紫外熔融石英	λ/2、λ/4	Ø25.4 mm、25.0 mm×36.0 mm
	532 nm
	780 nm
	808 nm
	1030 nm
	1064 nm
	1310 nm
	1550 nm

偏振分束立方体应用案例

1. 可调偏振分束器

可调偏振分束器可以实现线偏振光束透射强度的连续改变，线偏光先经过旋转安装架安装的半波片，再通过偏振分束立方，透射P光，反射S光。连续旋转半波片，会改变线偏光的偏振方向，即P光和S光的分量大小，从而实现连续调节分光比。详情可见LBTEK的可调偏振分束器。

图1 可调偏振分束器示意图

2. 光隔离器

自由空间隔离器是一种偏振相关隔离器，由输入偏振光学元件（常使用偏振分束立方用于起偏）、法拉第旋光器以及输出偏振光学元件三部分构成。其中输入与输出偏振光学元件的透振夹角为45°，当一束光正向进入时，入射偏振光学元件作为起偏器生成线偏振光进入法拉第旋光器，法拉第旋光器使线偏振光旋转45°，最终光线完全通过输出偏振光学元件。当一束光反向进入时，法拉第旋光器继续旋转光的偏振方向，旋转方向与光正向进入相同，此时光的偏振方向相对入射光旋转90°，与输入偏振光学元件的透振方向垂直，因此LBTEK自由空间隔离器是一种只允许光以单一方向传输的无源磁光器件。详情可见LBTEK的自由空间隔离器。

图2 自由空间隔离器示意图

姓名

手机

单位

邮箱

联系我

反馈产品

反馈类型

反馈内容

提交

历史反馈

{{item.user_name}}发布于{{item.create_time}}

产品型号	尺寸	工作波长	消光比（Tp:Ts）	通光孔径	单价	发货日期
MPBS24-1550	25.4 mm×25.4 mm×25.4 mm	1550 nm	>3000:1	80% CA	￥2475	当天	加入购物车
MPBS24-780	25.4 mm×25.4 mm×25.4 mm	780 nm	>3000:1	80% CA	￥2475	当天	加入购物车
MPBS24-633	25.4 mm×25.4 mm×25.4 mm	633 nm	>3000:1	80% CA	￥2475	当天	加入购物车
MPBS24-532	25.4 mm×25.4 mm×25.4 mm	532 nm	>3000:1	80% CA	￥2475	当天	加入购物车
MPBS24-405	25.4 mm×25.4 mm×25.4 mm	405 nm	>3000:1	>80% CA	￥2402	7周	加入购物车
MPBS24-808	25.4 mm×25.4 mm×25.4 mm	808 nm	>3000:1	80% CA	￥2402	1周	加入购物车
MPBS24-830	25.4 mm×25.4 mm×25.4 mm	830 nm	>3000:1	80% CA	￥2402	联系客服	加入购物车
MPBS24-850	25.4 mm×25.4 mm×25.4 mm	850 nm	>3000:1	80% CA	￥2402	当天	加入购物车
MPBS24-1030	25.4 mm×25.4 mm×25.4 mm	1030 nm	>3000:1	80% CA	￥2402	2周	加入购物车
MPBS24-1064	25.4 mm×25.4 mm×25.4 mm	1064 nm	>3000:1	>80% CA	￥2475	当天	加入购物车

产品型号	尺寸	工作波长	消光比（Tp:Ts）	通光孔径	单价	发货日期
PBS22-532	12.7 mm×12.7 mm×12.7 mm	532 nm	>3000:1	80% CA	￥1587	当天	加入购物车
PBS22-633	12.7 mm×12.7 mm×12.7 mm	633 nm	>3000:1	80% CA	￥1587	当天	加入购物车
PBS22-780	12.7 mm×12.7 mm×12.7 mm	780 nm	>3000:1	80% CA	￥1587	联系客服	加入购物车
PBS22-1064	12.7 mm×12.7 mm×12.7 mm	1064 nm	>3000:1	80% CA	￥1587	当天	加入购物车
PBS22-1550	12.7 mm×12.7 mm×12.7 mm	1550 nm	>3000:1	80% CA	￥1587	当天	加入购物车
PBS24-532	25.4 mm×25.4 mm×25.4 mm	532 nm	>3000:1	80% CA	￥1926	当天	加入购物车
PBS24-405	25.4 mm×25.4 mm×25.4 mm	405 nm	>3000:1	80% CA	￥2069	联系客服	加入购物车
PBS24-633	25.4 mm×25.4 mm×25.4 mm	633 nm	>3000:1	80% CA	￥1926	当天	加入购物车
PBS24-780	25.4 mm×25.4 mm×25.4 mm	780 nm	>3000:1	80% CA	￥1926	当天	加入购物车
PBS24-808	25.4 mm×25.4 mm×25.4 mm	808 nm	>3000:1	80% CA	￥2069	当天	加入购物车
PBS24-830	25.4 mm×25.4 mm×25.4 mm	830 nm	>3000:1	80% CA	￥2069	当天	加入购物车
PBS24-850	25.4 mm×25.4 mm×25.4 mm	850 nm	>3000:1	80% CA	￥2069	当天	加入购物车
PBS24-1030	25.4 mm×25.4 mm×25.4 mm	1030 nm	>3000:1	80% CA	￥2069	当天	加入购物车
PBS24-1064	25.4 mm×25.4 mm×25.4 mm	1064 nm	>3000:1	80% CA	￥1926	当天	加入购物车
PBS24-1550	25.4 mm×25.4 mm×25.4 mm	1550 nm	>3000:1	80% CA	￥1926	当天	加入购物车
PBS22-935-SP	12.7 mm×12.7 mm×12.7 mm	935 nm	>3000:1	>80% CA	￥1497	当天	加入购物车
