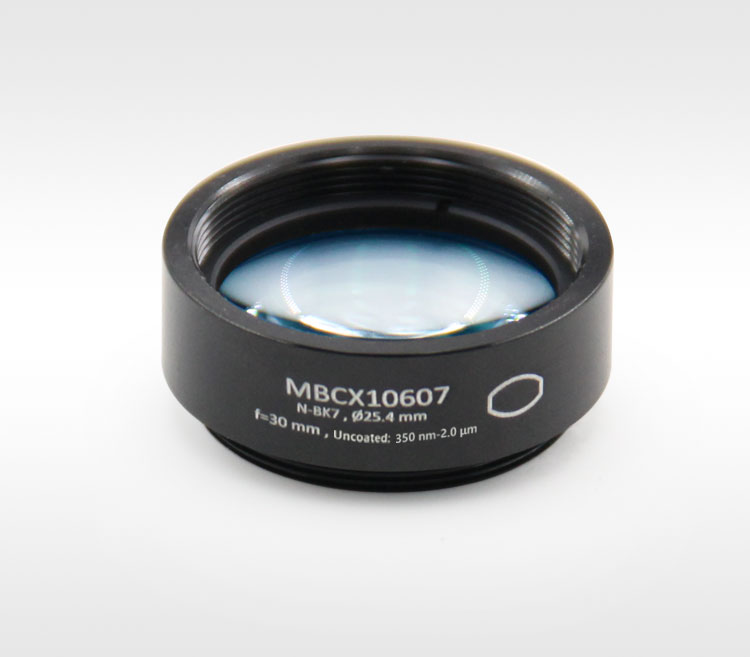

双凸透镜，N-BK7，未镀膜：350 nm-2.0 μm—

产品说明

光学材质：N-BK7
工作波长：350 nm-2.0 μm（未镀膜）
用途：成像、扩束或缩束，会聚

双凸透镜具有正焦距，可用于将准直光束聚焦或者将点光源准直。双凸透镜常用于成像应用中，N-BK7是最常见的透镜材料，多用于可见光和近红外应用领域。LBTEK选择N-BK7制作多种透镜，我们的透镜均精细加工，严格管控质量。保证LBTEK以合理的价格为用户提供高质量的透镜产品。

示意图/演示视频

通用参数

光学元件材质 N-BK7	表面光洁度（划痕/麻点） 40/20
焦距公差 ±1%	曲面光圈 3
设计波长 587.6 nm	曲面局部光圈 0.5
偏心度 ≤3 arcmin

透镜推荐安装方式

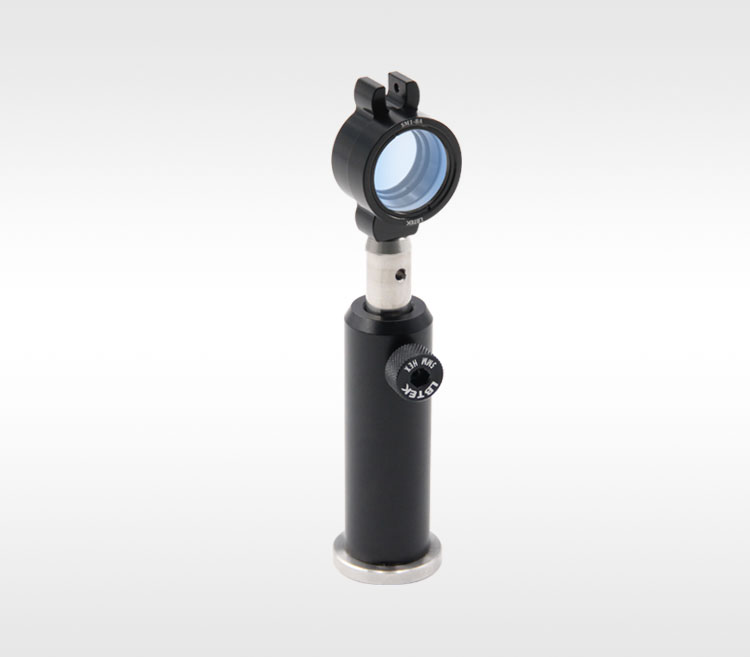

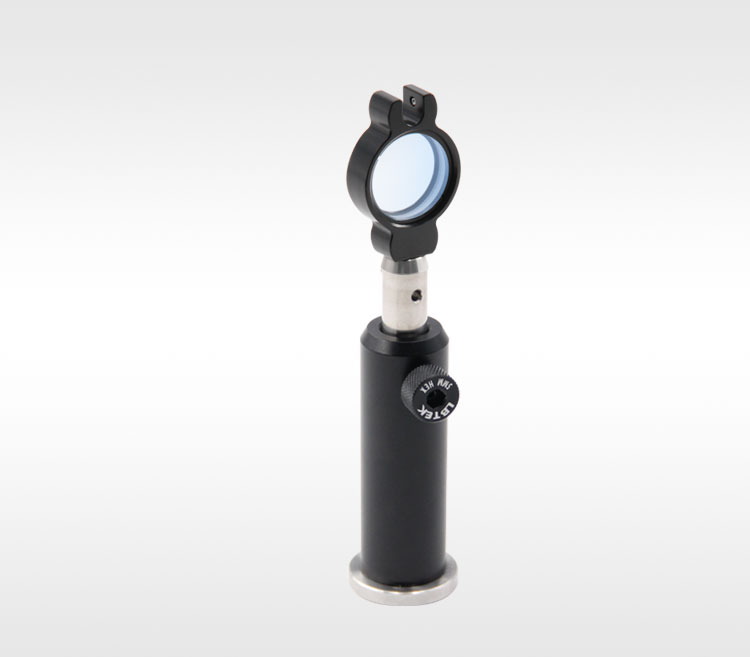

LBTEKØ12.7 mm、Ø25.4 mm和Ø50.8 mm透镜可以通过机械外壳螺纹直接固定在固定式透镜镜架上面，其它尺寸的透镜需要通过卡环固定在透镜镜架里面。	Ø12.7 mm光学元件安装方式	① 固定式透镜镜架FLF05 ×1	② Ø12.7 mm透镜 ×1
	Ø25.4 mm光学元件安装方式	① 固定式透镜镜架FLF1 ×1	② Ø25.4 mm透镜 ×1
	Ø50.8 mm光学元件安装方式	① 固定式透镜镜架FLF2 ×1	② Ø50.8 mm透镜 ×1

LBTEKØ12.7 mm、Ø25.4 mm和Ø50.8 mm透镜可以通过机械外壳螺纹和螺纹转接件直接固定在同轴安装板上面；其它尺寸透镜需要通过卡环固定在同轴安装板里面。	Ø12.7 mm光学元件安装方式	① 30 mm同轴安装板OPM-12.5A ×1	② 螺纹转接件SM1-SM05B ×1	③ Ø12.7 mm透镜 ×1
	Ø25.4 mm光学元件安装方式	① 30 mm同轴安装板OPM-12.5A（带卡环）×1	-	③ Ø25.4 mm透镜 ×1
	Ø50.8 mm光学元件安装方式	① 60 mm同轴安装板OPB-9B（带卡环）×1	-	③ Ø50.8 mm透镜 ×1

LBTEKØ12.7 mm、Ø25.4 mm和Ø50.8 mm透镜可以通过机械外壳螺纹直接固定在透镜套筒上面；其它尺寸透镜需要通过卡环固定在透镜套筒里面。	Ø12.7 mm光学元件安装方式	① Ø12.7 mm透镜套筒SM05-25A ×1	② Ø12.7 mm透镜 ×1
	Ø25.4 mm光学元件安装方式	① Ø25.4 mm透镜套筒SM1-12.5A ×1	② Ø25.4 mm透镜 ×1
	Ø50.8 mm光学元件安装方式	① Ø50.8 mm透镜套筒SM2-25A ×1	② Ø50.8 mm透镜 ×1

未安装透镜推荐安装方式

LBTEKØ12.7 mm、Ø25.4 mm和Ø50.8 mm未安装透镜可以使用卡环直接固定在固定式透镜镜架上面，其它尺寸的透镜需要先胶粘在透镜安装转接件里面，然后通过卡环固定在透镜镜架上面。	Ø12.7 mm光学元件安装方式	① 固定式透镜镜架FLF05（带卡环）×1	② Ø12.7 mm未安装透镜 ×1	③ 卡环SM05R ×1
	Ø12.7 mm光学元件安装方式	④ 卡环扳手OWR-05A ×1
	Ø25.4 mm光学元件安装方式	① 固定式透镜镜架FLF1（带卡环）×1	② Ø25.4 mm未安装透镜 ×1	③ 卡环SM1R ×1
	Ø25.4 mm光学元件安装方式	④ 卡环扳手OWR-1A ×1
	Ø50.8 mm光学元件安装方式	① 固定式透镜镜架FLF2（带卡环）×1	② Ø50.8 mm未安装透镜 ×1	③ 卡环SM2R ×1
	Ø50.8 mm光学元件安装方式	④ 卡环扳手OWR-2A ×1

LBTEKØ25.4 mm和Ø50.8 mm未安装透镜可以使用卡环直接固定在同轴安装板上面；Ø12.7 mm未安装透镜先安装在Ø12.7 mm透镜套筒里面，然后通过螺纹转接件转成SM1螺纹固定在30 mm同轴安装板上面；其它尺寸的透镜需要先胶粘在透镜安装转接件里面，然后通过卡环固定在同轴安装板里面，。	Ø12.7 mm光学元件安装方式	① 30 mm同轴安装板OPM-12.5A（带卡环）×1	② 螺纹转接件SM1-SM05B ×1	③ Ø12.7 mm透镜套筒SM05-8A（带卡环）×1
	Ø12.7 mm光学元件安装方式	④ Ø12.7 mm未安装透镜 ×1	⑤ 卡环SM05R ×1	⑥ 卡环扳手OWR-05A ×1
	Ø25.4 mm光学元件安装方式	① 30 mm同轴安装板OPM-12.5A（带卡环）×1	④ Ø25.4 mm未安装透镜×1	⑤ 卡环SM1R×1
	Ø25.4 mm光学元件安装方式	⑥ 卡环扳手OWR-1A×1
	Ø50.8 mm光学元件安装方式	① 60 mm同轴安装板OPB-9B（带卡环）×1	④ Ø50.8 mm未安装透镜×1	⑤ 卡环SM2R×1
	Ø50.8 mm光学元件安装方式	⑥ 卡环扳手OWR-2A×1

LBTEKØ12.7 mm、Ø25.4 mm和Ø50.8 mm未安装透镜可以使用卡环直接固定在透镜套筒里面；其它尺寸的透镜需要先胶粘在透镜安装转接件里面，然后通过卡环固定在透镜套筒里面。	Ø12.7 mm光学元件安装方式	① Ø12.7 mm透镜套筒SM05-25A（带卡环）×1	② Ø12.7 mm未安装透镜 ×1	③ 卡环SM05R ×1
	Ø12.7 mm光学元件安装方式	④ 卡环扳手OWR-05A ×1
	Ø25.4 mm光学元件安装方式	① Ø25.4 mm透镜套筒SM1-12.5A（带卡环）×1	② Ø25.4 mm未安装透镜 ×1	③ 卡环SM1R ×1
	Ø25.4 mm光学元件安装方式	④ 卡环扳手OWR-1A ×1
	Ø50.8 mm光学元件安装方式	① Ø50.8 mm透镜套筒SM2-25A（带卡环）×1	② Ø50.8 mm未安装透镜 ×1	③ 卡环SM2R ×1
	Ø50.8 mm光学元件安装方式	④ 卡环扳手OWR-2A ×1

双凸透镜

一、定义

双凸透镜的前后表面都是凸球面，并且曲率半径相等，可用于将准直光束聚焦或者将点光源准直。

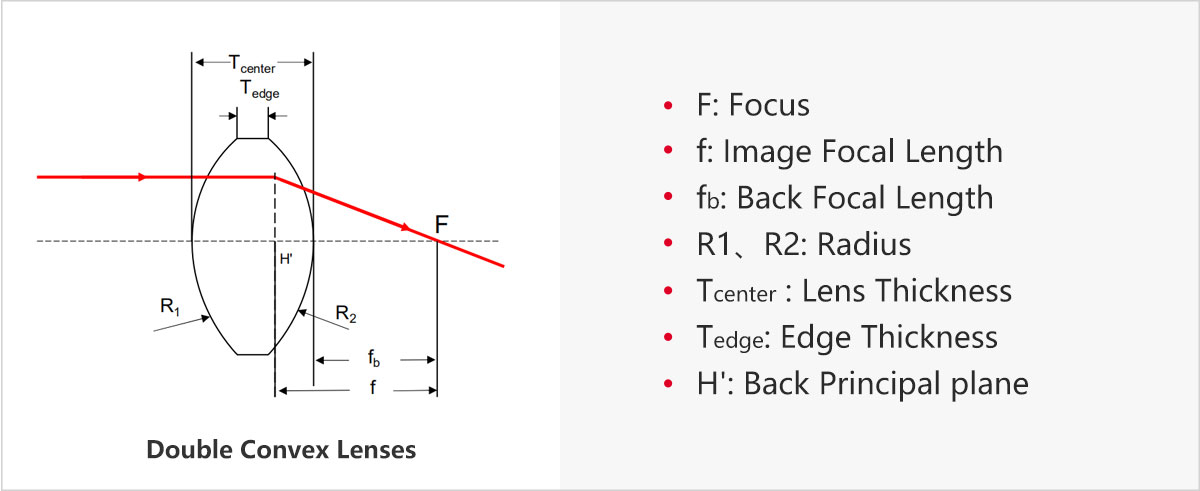

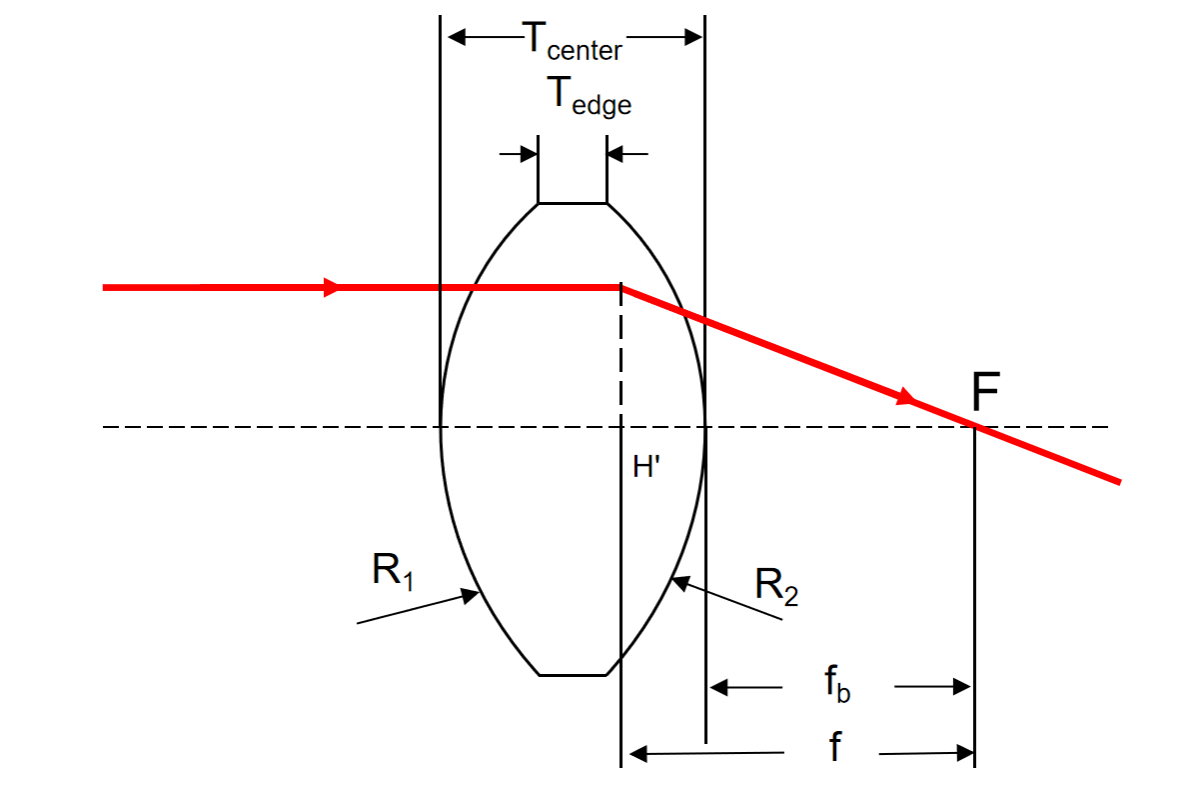

图1 双凸透镜光路示意图。

二、特点

1、由于透镜材料折射率随波长变化，双凸透镜有色差，不同波长的平行光线通过光学系统后不会聚在一个点上，焦距随波长变化；

2、由于双凸透镜的对称性，双凸透镜的光线可以从任意一个面入射；

3、一倍焦距之外能形成真实的图像，一倍焦距之内形成虚像；

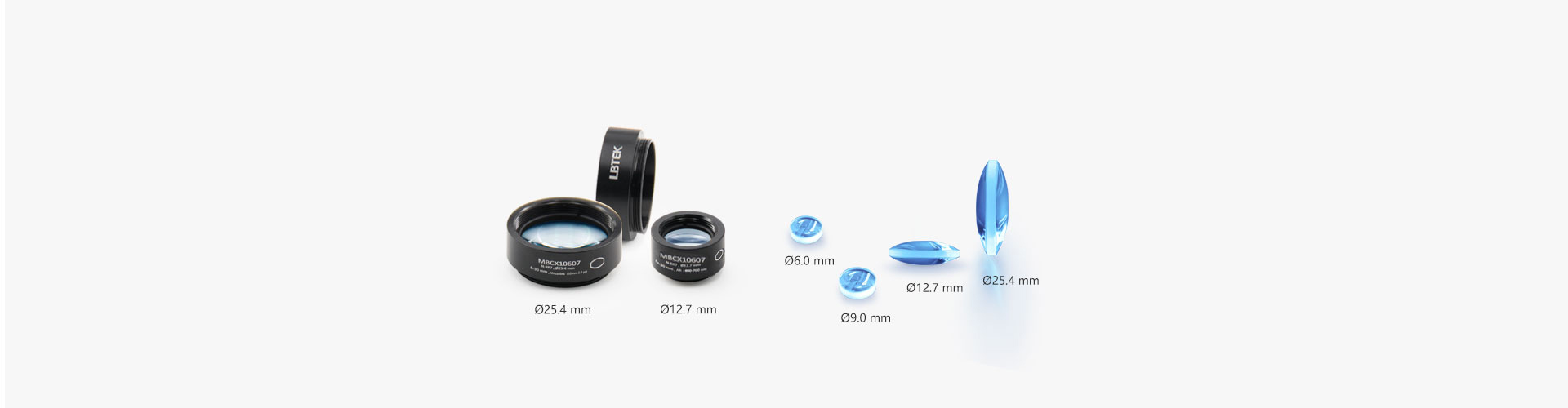

4、尺寸：6.0 mm，9.0 mm，12.7 mm，25.4 mm，50.8 mm。

三、说明

双凸透镜在光束汇聚、扩束等对称的光路中使用时，入射光与出射光彼此镜像，并且在共轭比为0.2-5的光学系统中，使用双凸透镜效果比平凸透镜好；

在无限共轭条件下平凸透镜的像差比双凸透镜小，在光学系统中平凸透镜对准比双凸透镜方便，且相比双凸透镜可以适当减小球差。

四、增透膜

增透膜是一种硬质耐热的氧化膜，光学器件镀膜后在特定波长范围内的反射可以做到最小，通常要求镀膜的厚度必须是设计波长的1/4奇数倍，这种设计使得相邻两个反射面的反射光束之间有一个半波长的路径差，从而减小反射的影响。LBTEK公司常用的增透膜材料为氟化镁（n=1.38），也可以定制镀其他增透膜材料。

五、透镜选择

选择合适的透镜形状是减少光学像差的关键。一般情况下，当共轭比大于5：1或接近无限共轭(准直的光在镜头的一端)，平凸/凹透镜或消色差胶合透镜将会是更好的选择。当有限共轭比在5：1到1：5之间时，双凸/凹透镜的使用效果会更理想。

表1 不同透镜形状的效果对比

六、材料选择

玻璃材料的选择十分重要，不同的玻璃类型具有不同的特性。LBTEK提供多种玻璃材料可选，通常以折射率和色散对玻璃类型进行划分，另外，不同的玻璃类型具有不同的透射波长区域，每种玻璃的化学，耐热与机械性能也会有所不同。表2列出了常用玻璃材料的特性。

表2 常用玻璃材料特性

表3列出了LBTEK各透镜标准品可提供的材料，除下表所示，LBTEK还提供不同材质、尺寸以及膜系的产品定制服务，如有特殊需求请联系LBTEK技术支持。

表3 LBTEK各透镜标准品可提供的材料

LBTEK 双凸透镜常用于扩束或缩束等应用	① 激光光源×1	② 平凹透镜×1	③ 平凸透镜×1
	④ 固定式透镜镜架×2	⑤ 底座式Ø12.7 mm接杆支架×2	⑥ Ø12.7 mm不锈钢光学接杆×2
	⑦ Ø12.7 mm接杆支架固定叉块×2	⑧ Ø6 mm同轴系统安装接杆×1	-

该应用选取LBTEK的标准平凹和平凸透镜组合搭建激光扩束(缩束)系统，首先准直从光纤输出的激光。依据光束放大倍数Ratio=D/d，选择平凹，平凸透镜的焦距按照示意图所示f1，f2，焦距关系需满足Ratio=D/d=f2/f1。反过来，如果需要缩小光束，则光路示意图中光路反向，同时透镜焦距比满足Ratio=d/D=f1/f2，采用LBTEK标准的透镜安装架及接杆支架和底座，顶部用标准的Ø6mm接杆确保两透镜光轴高度一致。
