LBTEK 提供多种规格同轴安装板，适用于安装Ø25.4 mm的光学元件、透镜套筒或者平行LED光源。提供矩形和圆形两种形状可选，圆形可安装在带SM2内螺纹或者直径50.8 mm光壁孔机械件中，中心均为SM1螺纹贯穿。矩形可直接装入同轴系统中，有4 mm、9 mm、12.5 mm三种厚度可选，中心带SM05、SM1和RMS螺纹或直径25.4 mm、30.5 mm和32 mm光壁孔可选择。所有同轴板均带4个同轴杆通孔兼容30 mm同轴系统，可沿着同轴杆自由滑动，每个通孔侧面带M3或M4锁紧螺钉，可用1.5 mm或2 mm六角扳手紧固。
|
材质
6061-T6 铝合金
|
表面处理
黑色阳极氧化
|
|
接杆安装螺纹孔
M4
|
|

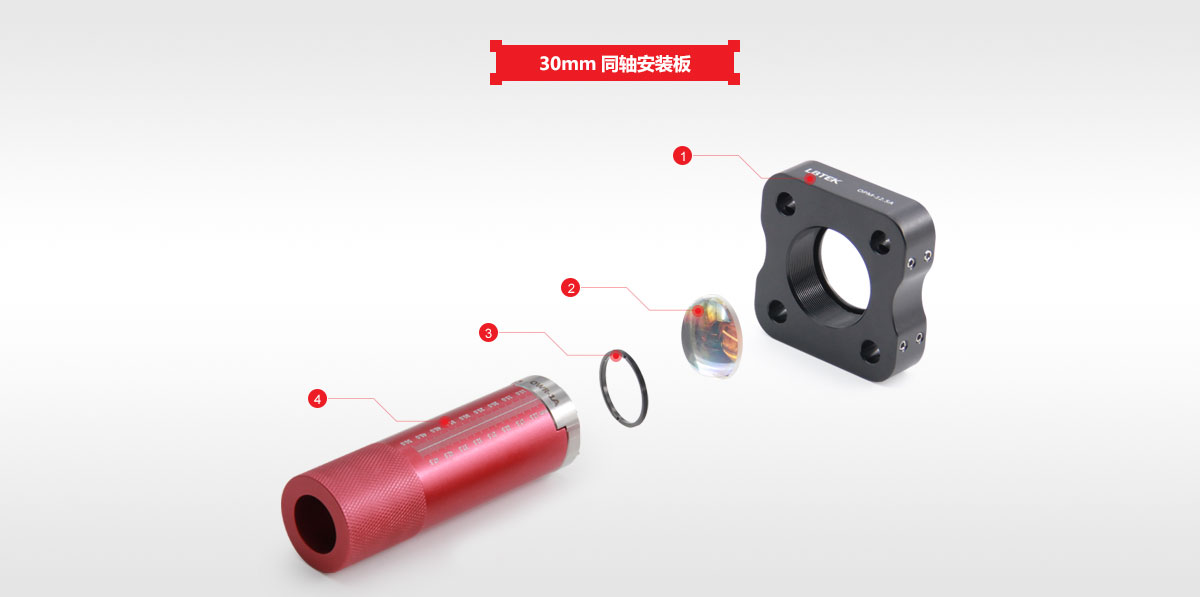

① 30 mm同轴系统安装板OPM-12.5AS×1 |
② Ø25.4 mm光学元件×1 |
|
③ 卡环 SM1R×1 |
④ 4卡环扳手 OWR-1A×1 |
LBTEK同轴安装板适用于安装Ø25.4 mm光学元件，OPM-12.5AS有SM1螺纹安装孔和安装限位台阶，附带的1个SM1R固定卡环；OPM-12.5BS、OPM-9BS有SM1螺纹贯穿孔，附带2个SM1R固定卡环。卡环凹槽与标准卡环扳手兼容。
|
① 30 mm同轴安装立方CM-3×1 |
② 同轴接杆Ø6 mm MOP-50-P4×1 |
|
③ 30 mm同轴系统安装板OPM-12.5AS×1 |
④ 30 mm透镜套筒防尘盖SM1-C2×1 |
LBTEK 12.5mm厚度同轴安装板还可以用作连接件，如图所示，两个同轴立方不能通过螺纹直接相连接，12.5mm同轴板作为中间连接体将两者串接起来。
|

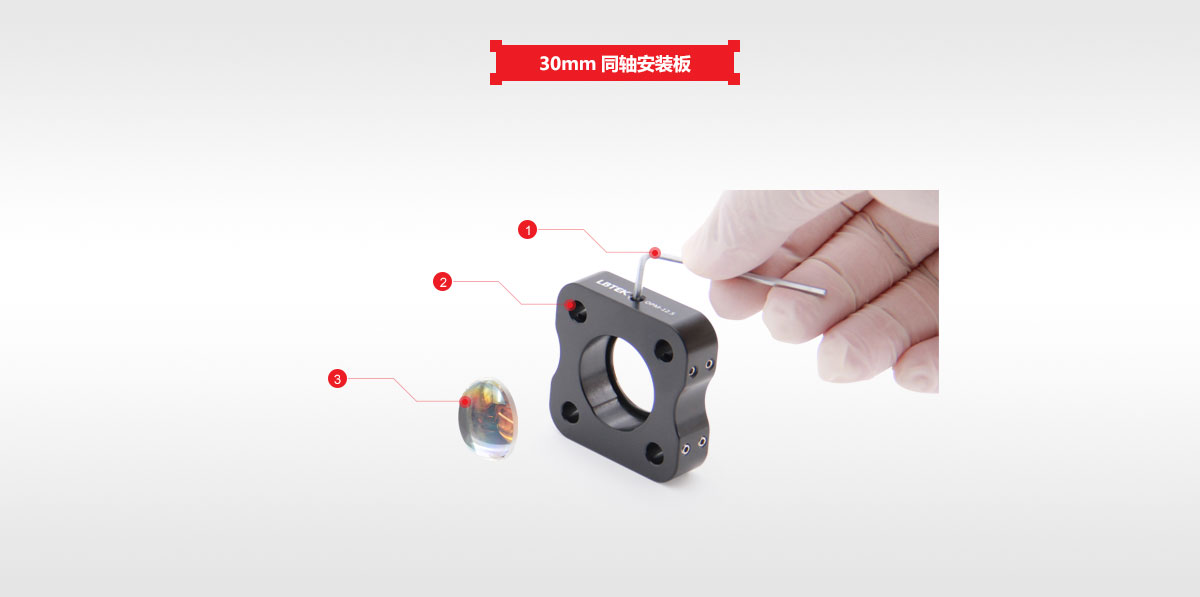

1、1.5 mm内六角扳手×1 |
2、30 mm同轴系统安装板OPM-12.5×1 |
|
3、25.4 mm光学元件×1 |
LBTEK同轴安装板适用于安装Ø25.4 mm光学元件，兼容30 mm同轴系统。其中，OPM-12.5安装孔无螺纹，光学组件依靠顶部M4紧定螺丝固定，兼容2 mm卡环扳手；

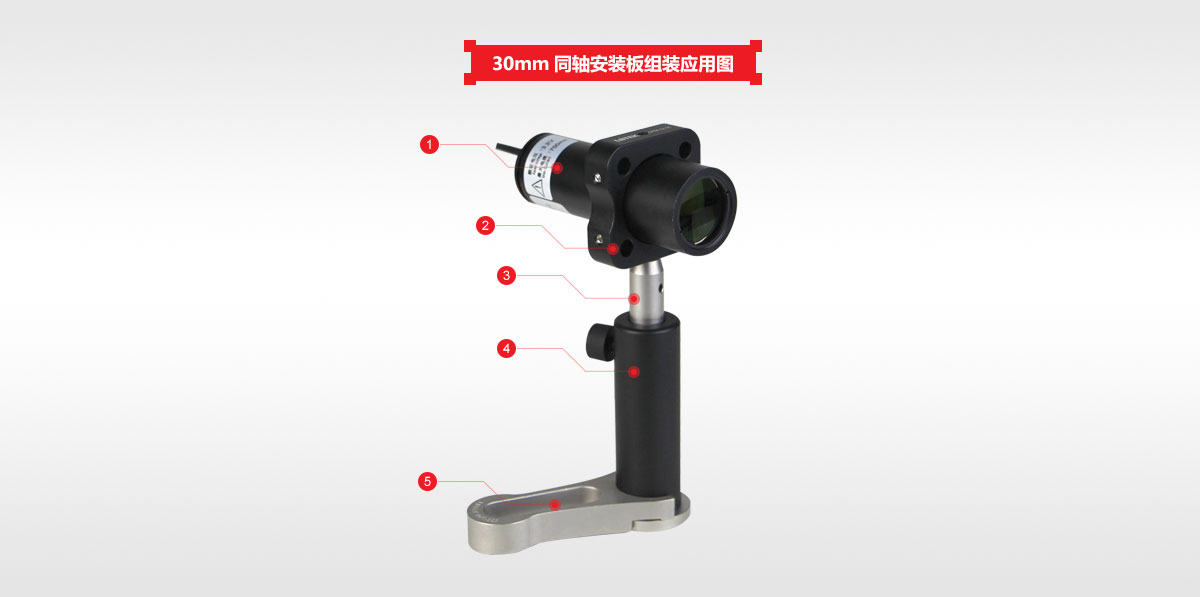

| LBTEK LED光源组装应用图 | ① LED 平行光源LB-SPL-20W×1 | ② 30 mm同轴光源夹持板OPM-12.5C×1 | ③ Ø12.7mm不锈钢光学接杆OP-50×1 |
| ④ 底座式Ø12.7 mm接杆支架PH-50B×1 | ⑤ 接杆支架叉块PHC-32S×1 |
LBTEK提供的OPM-4B采用更薄的设计，厚度仅4 mm，使光学系统更紧凑。中心带有SM1螺纹孔，可拓展其他带SM1螺纹的机械件，如光纤法兰等。4个同轴杆通孔兼容30 mm同轴系统，侧面各有1个锁紧螺丝，可用1.5 mm的六角扳手紧固。
| 产品型号 | 厚度 | 中心螺纹孔规格 | 单价 | 对比 | 发货日期 | |||
|---|---|---|---|---|---|---|---|---|
|
|
OPM-4B | 4 mm | SM1(1.035"-40) | ￥144 | 当天 |
|
加入购物车 |
LBTEK 30 mm圆形同轴安装板，厚度9 mm，带SM1螺纹贯穿孔，适用安装直径25.4 mm光学元件。外部尺寸为SM2螺纹和直径50.8 mm光壁两种类型，可用于安装于SM2内螺纹机械件或者直径50.8 mm光壁内孔机械件。 4个同轴杆通孔兼容30 mm同轴系统，侧面各有1个锁紧螺丝，可用1.5 mm的六角扳手紧固。
| 产品型号 | 适用光学元件直径 | 厚度 | 外部尺寸规格 | 单价 | 对比 | 发货日期 | |||
|---|---|---|---|---|---|---|---|---|---|
|
|
OPM-9RA | Ø25.4 mm | 9 mm | SM2螺纹 | ￥220 | 4周 |
|
加入购物车 | |
|
|
OPM-9RB | Ø25.4 mm | 9 mm | Ø50.8 mm光壁 | ￥218 | 当天 |
|
加入购物车 |
LBTEK 30 mm同轴光源安装板内部为光壁孔，适用于安装Ø32 mmLED平行光源。所用同轴安装板带有4个兼容30 mm同轴系统的通孔，同轴板可沿着同轴杆自由滑动，并由侧面所带M4凹端紧定螺钉锁紧，光源由同轴板顶部M4胶头螺钉锁紧，可用2 mm六角扳手紧固，底部有M4安装孔位。附送两个凹端紧定螺钉，一个胶头螺钉，一个2 mm六角扳手。
| 产品型号 | 厚度 | 夹持直径 | 单价 | 对比 | 发货日期 | |||
|---|---|---|---|---|---|---|---|---|
|
|
OPM-12.5C | 12.5 mm | Ø32 mm | ￥112 | 3周 |
|
加入购物车 |
LBTEK 30 mm同轴安装板适用安装Ø25.4 mm光学元件，厚度9 mm的OPM-9BS带SM1螺纹贯穿孔，附带2个SM1R固定卡环。底部带M4螺纹孔，用于连接接杆， 4个同轴杆通孔兼容30 mm同轴系统，侧面各有1个锁紧螺丝，可用1.5 mm的六角扳手紧固。
| 产品型号 | 适用光学元件直径 | 厚度 | 适用光学元件最大厚度 | 单价 | 对比 | 发货日期 | |||
|---|---|---|---|---|---|---|---|---|---|
|
|
OPM-9BS | Ø25.4 mm | 9 mm | 5 mm | ￥133 | 当天 |
|
加入购物车 |
LBTEK 30 mm同轴安装板OPM-9C厚度9 mm，光壁孔适用安装透镜套筒，底部带M4螺纹孔，用于连接接杆， 4个同轴杆通孔兼容30 mm同轴系统，侧面各有1个锁紧螺丝，可用1.5 mm的六角扳手紧固。
| 产品型号 | 厚度 | 单价 | 对比 | 发货日期 | |||
|---|---|---|---|---|---|---|---|
|
|
OPM-9C | 9 mm | ￥116 | 当天 |
|
加入购物车 |
LBTEK 30 mm同轴安装板OPM-9MB厚度9 mm，带SM05螺纹贯穿孔，附带2个SM05R固定卡环，适用安装Ø12.7 mm光学元件。底部带M4螺纹孔，用于连接接杆，4个同轴杆通孔兼容30 mm同轴系统，侧面各有1个锁紧螺丝，可用1.5 mm的六角扳手紧固。
| 产品型号 | 适用光学元件直径 | 厚度 | 适用光学元件最大厚度 | 单价 | 对比 | 发货日期 | |||
|---|---|---|---|---|---|---|---|---|---|
|
|
OPM-9MB | Ø12.7 mm | 9 mm | 5.6 mm | ￥140 | 当天 |
|
加入购物车 |

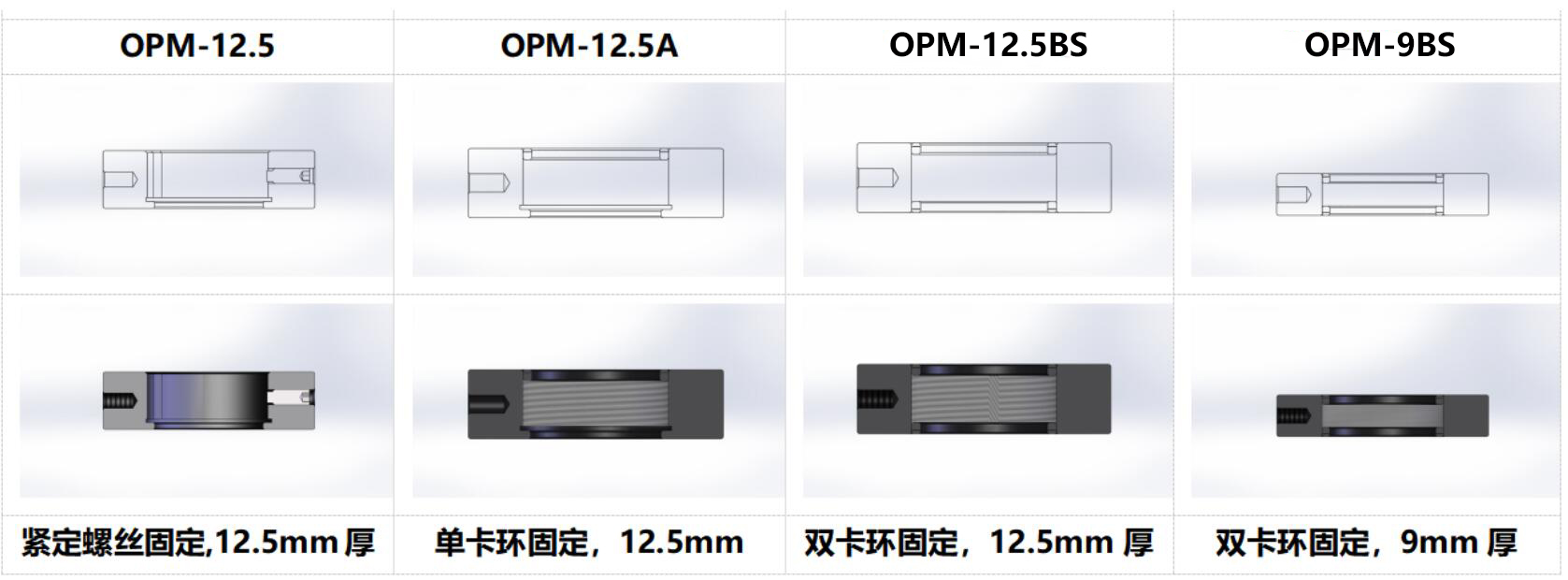

LBTEK 30 mm同轴安装板适用安装Ø25.4mm光学元件，OPM-12.5和OPM-12.5S带光壁安装孔，顶部紧定螺丝固定；OPM-12.5A和OPM-12.5AS带SM1螺纹安装孔和限位台阶，附带1个SM1R固定卡环；OPM-12.5BS带 SM1螺纹贯通孔，附带2个SM1R固定卡环。底部带M4螺纹孔，用于连接接杆。每个同轴杆通孔侧面带有2个锁紧螺丝，可用1.5 mm的内六角扳手紧固。
| 产品型号 | 厚度 | 适用光学元件厚度 | 光学元件固定方式 | 单价 | 对比 | 发货日期 | |||
|---|---|---|---|---|---|---|---|---|---|
|
|
OPM-12.5BS | 12.5 mm | 最大8.5 mm | 双卡环固定 | ￥171 | 当天 |
|
加入购物车 | |
|
|
OPM-12.5S | 12.5 mm | 最小6 mm | 胶头螺钉固定，带安装台阶 | ￥144 | 当天 |
|
加入购物车 | |
|
|
OPM-12.5AS | 12.5 mm | 最大9 mm | 单卡环，带安装台阶 | ￥159 | 当天 |
|
加入购物车 |
LBTEK 30 mm同轴安装板OPM-RMSB厚度9 mm，带RMS螺纹贯穿孔，适用安装显微物镜等RMS螺纹元件。底部带M4螺纹孔，用于连接接杆， 4个同轴杆通孔兼容30 mm同轴系统，侧面各有1个锁紧螺丝，可用1.5 mm的六角扳手紧固。
| 产品型号 | 厚度 | 中心螺纹孔规格 | 单价 | 对比 | 发货日期 | |||
|---|---|---|---|---|---|---|---|---|
|
|
OPM-RMSB | 9 mm | RMS(0.800"-36) | ￥161 | 当天 |
|
加入购物车 |
