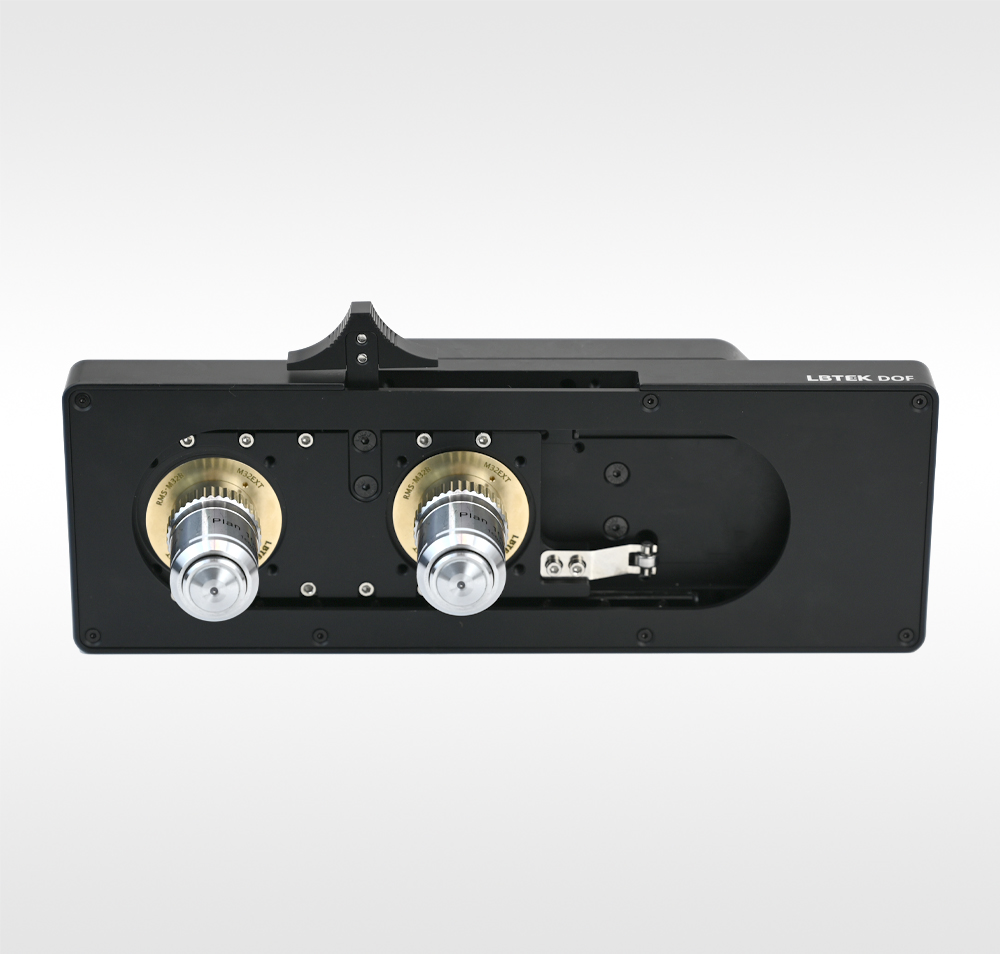

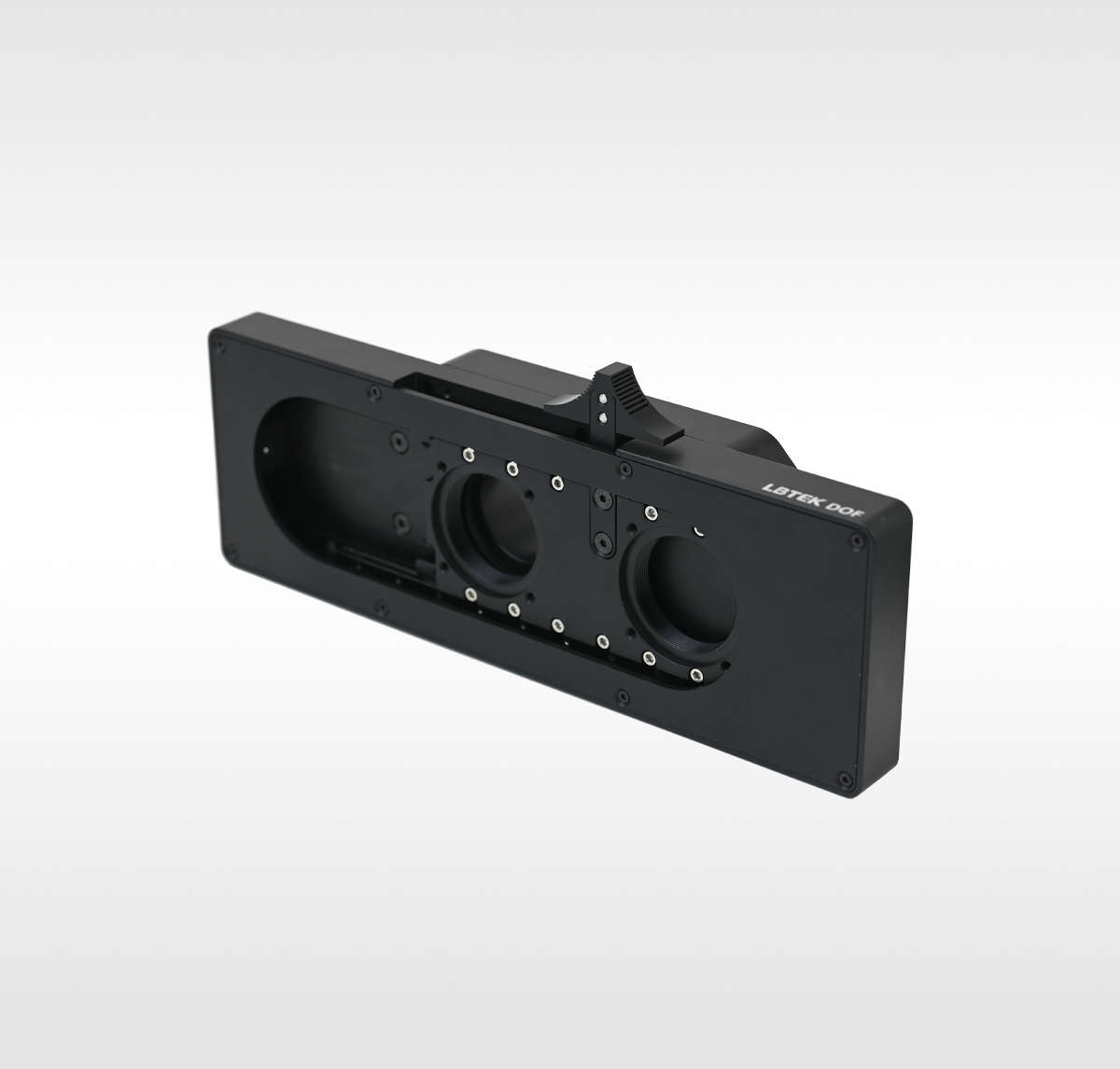

• 将两个物镜安装在实验系统中
• 带两个M32×0.75内螺纹
• 手动切换

LBTEK 双物镜安装架为6061-T6铝合金材质，精度高，刚性好。附带两个中心距为63.5 mm的M32×0.75螺纹孔，可以安装不同倍率的物镜。如需安装其他螺纹规格的物镜，可用LBTEK螺纹转接件转接或联系技术支持定制。

• 95 mm宽的线性燕尾安装面，可以灵活安装显微镜模块
• 带母头燕尾槽
• 安装座具有M6沉头孔

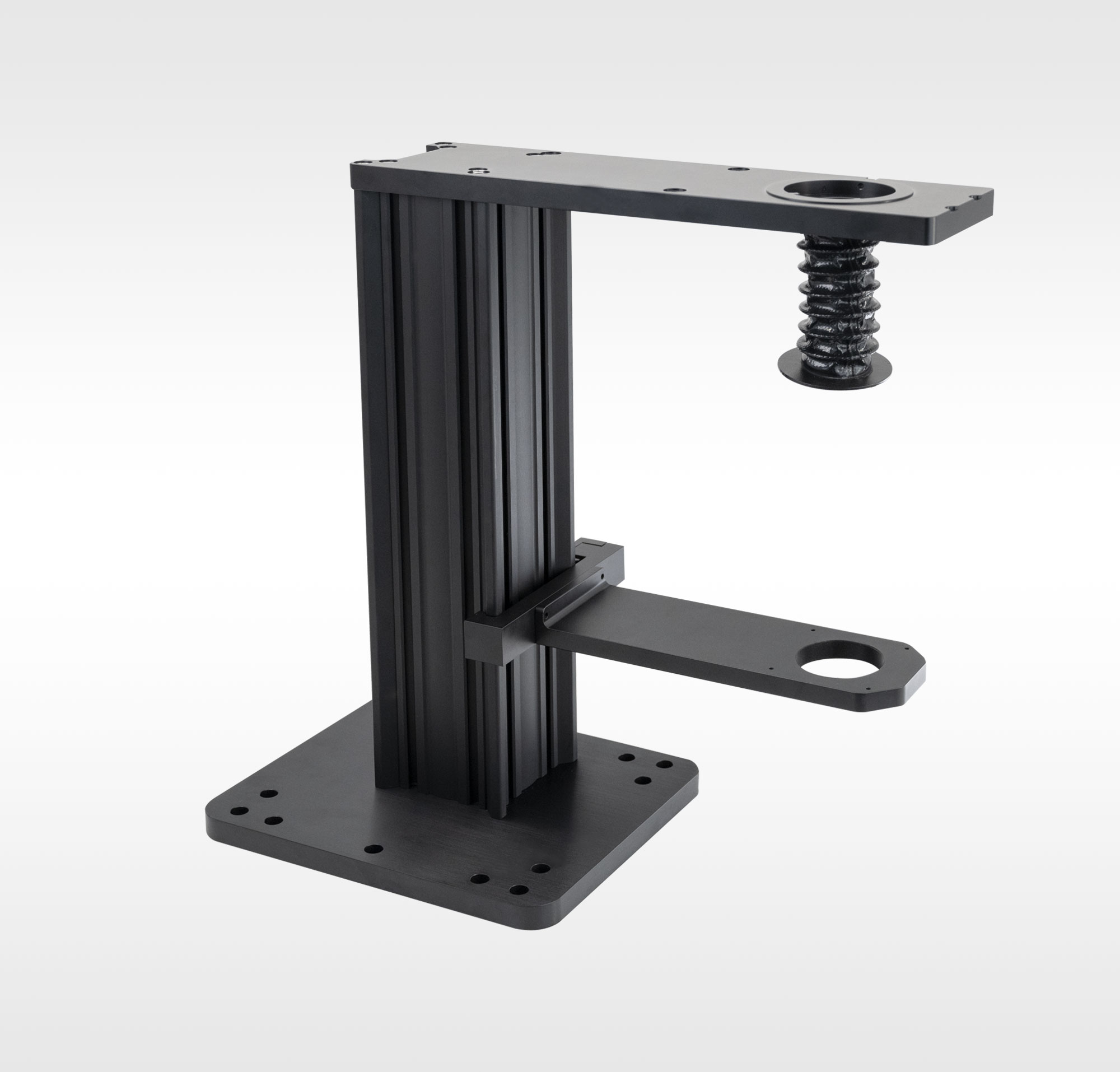

LBTEK 带落射照明臂的显微镜主体支架以95 mm光学构造导轨为基础，能够提供长期稳定的支撑和良好的振动阻尼。照明臂顶部有一个母头燕尾槽，位于距导轨边缘196.5 mm的光路处，为下方提供非常大的工作空间，而底部具有4个M3螺纹孔，用于60 mm同轴系统。另外还有一个磁耦合波纹管，给物镜安装架创建不透光的光路。这个波纹管的长度可在20 mm到100 mm的范围内调节。主体支架包含一个带M6沉头孔的安装基底，可用附送的M6圆柱头内六角螺钉将其固定在光学平台或面包板上。

• 底部带公头燕尾块，用来连接到显微镜主体支架
• 表面M6螺纹贯穿孔，螺纹孔间距为25 mm
• 包含4个脚块，为面包板提供支撑

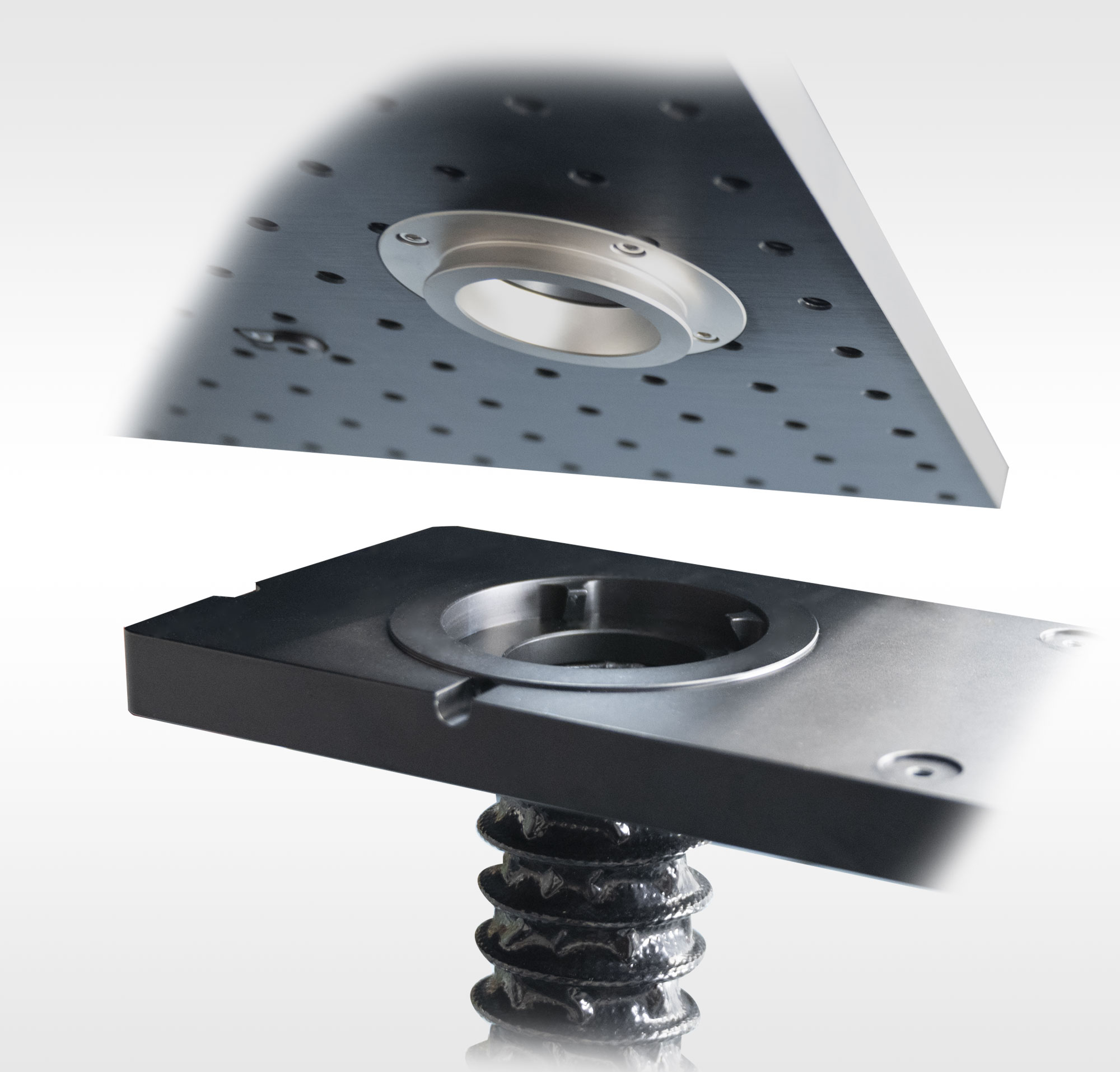

LBTEK 顶部面包板经过氧化发黑处理，可让系统开发人员在正置的显微镜顶部搭建自定义宽场观测装置和落射照明途径。每块面包板有一个Ø38.1 mm的通孔，通孔中心在公头燕尾块上。该燕尾块可将面包板直接连接到显微镜主体支架的落射照明臂上，也可以用来在落射照明模块顶部堆叠面包板。在Ø38.1 mm通孔附近还有8个M3螺纹孔，用于30 mm和60 mm同轴系统。购买附送4个M4×12圆柱头内六角螺钉。

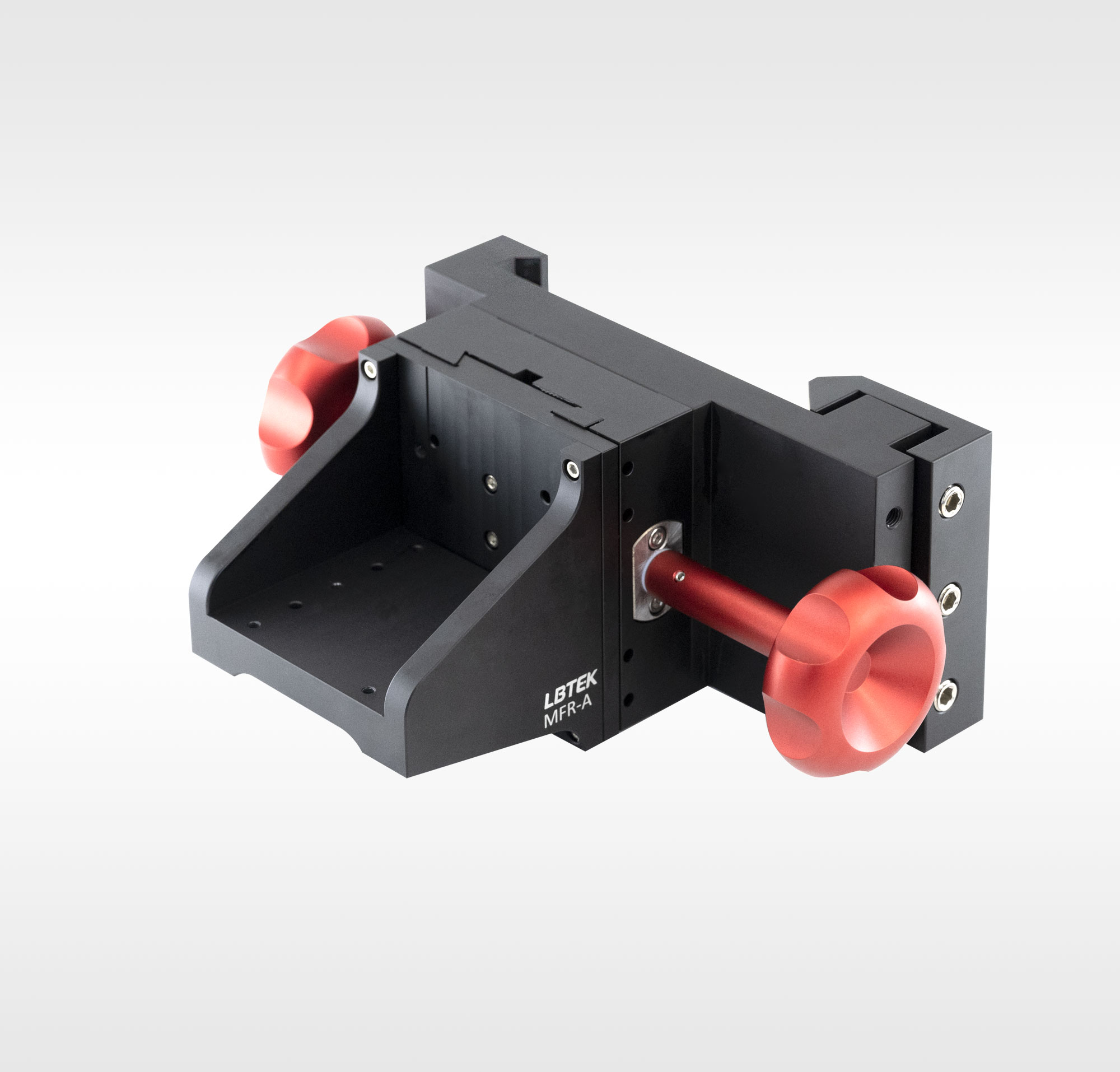

• 在25.4 mm的行程范围内提供手动调焦
• 背面95 mm的燕尾夹，可连接到显微镜主体支架
• 包含6个M3螺纹孔，用于安装连接臂
• 在距离显微成像系统导轨边缘196.5 mm的光路处对齐连接臂
• 使用旋钮调节位移台

LBTEK 手动调焦架对焦模块提供25.4 mm手动行程，用于已安装的聚光镜及其安装架。调焦架包含一个可以连接到显微镜主体支架的95 mm燕尾夹、一个手动位移台和一个带6个M3螺孔的安装支架。6个M3螺孔可以兼容DMA上的M3沉头孔。将DMA安装在手动调焦架上时，光学端口对准距离显微成像系统导轨边缘196.5 mm的光路。可以使用旋钮移动位移台。与带滚轴的位移台相比，手动调焦架利用燕尾移动机制可以最大程度地减少长期漂移。

• 空的接杆支架，包含接杆套环
• 可安装Ø38 mm燕尾接杆
• 底座带M6沉头安装孔

LBTEK 66 mm导轨支架设计用于带66 mm燕尾夹块的Ø38 mm燕尾接杆，并且兼容我们的标准Ø38 mm不锈钢接杆。每个支架包含一个锁环和对准销，用于稳定且可重复的定位。底座可用M6圆柱头内六角螺钉通过4个沉头孔固定在光学平台或面包板上。购买附送4个M6×16圆柱头内六角螺钉。

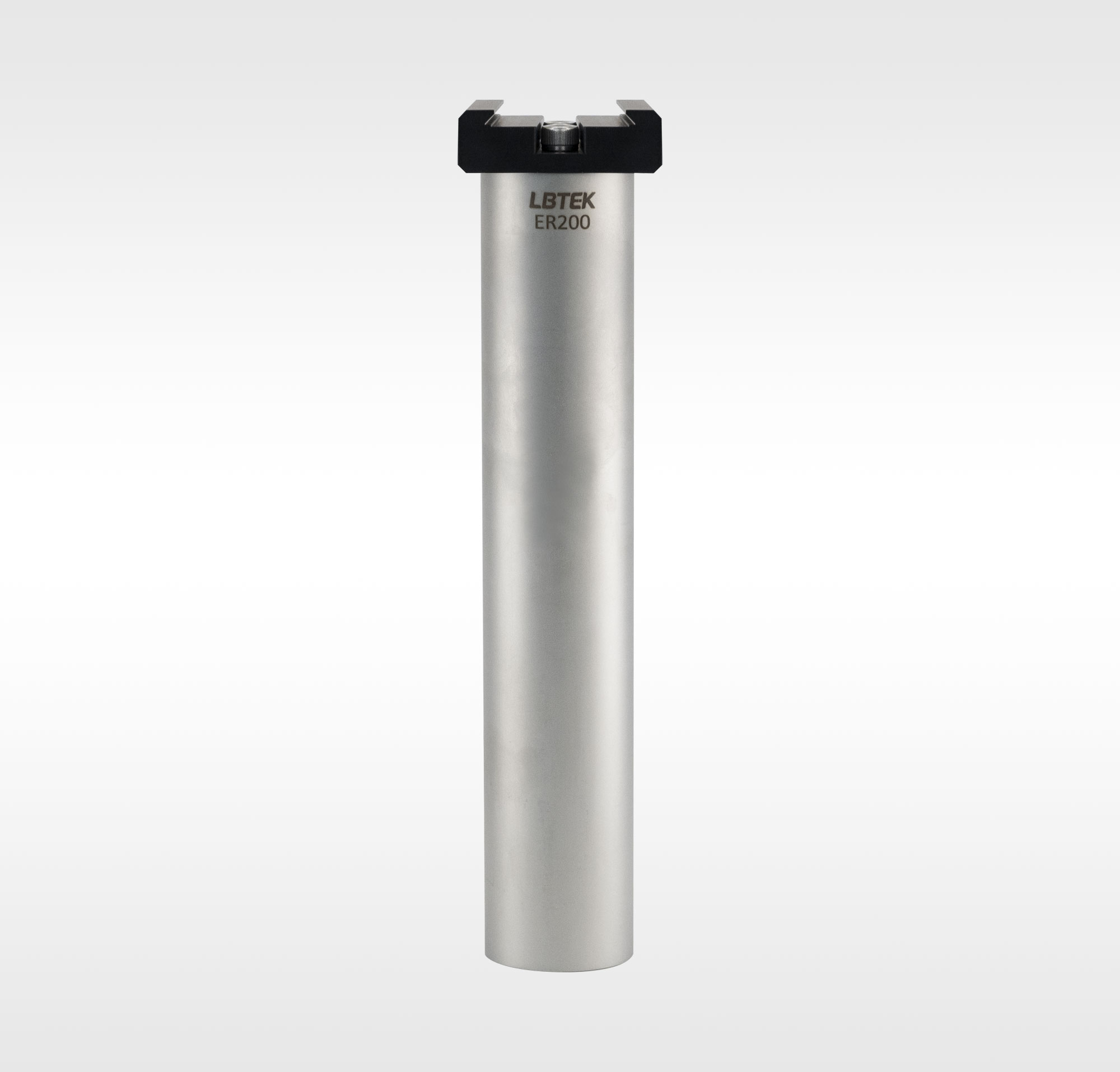

• 带40 mm导轨压块的Ø38 mm不锈钢接杆，用于导轨或夹持臂
• 快拆式压块能实现无工具定位
• 可装入66 mm导轨支架

LBTEK 实心不锈钢Ø38 mm接杆带有一个用于40 mm燕尾导轨的压块，此压块通过2个M6×12圆柱头内六角螺钉固定在Ø38 mm接杆上。压块侧面设计一个用于夹持单独的燕尾导轨和插件夹持臂的顶块，通过使用3 mm内六角扳手调节锁紧。

• 带40 mm燕尾导轨
• 夹持Ø110 mm载玻片支架
• 表面M6螺纹孔可用于安装实验组件

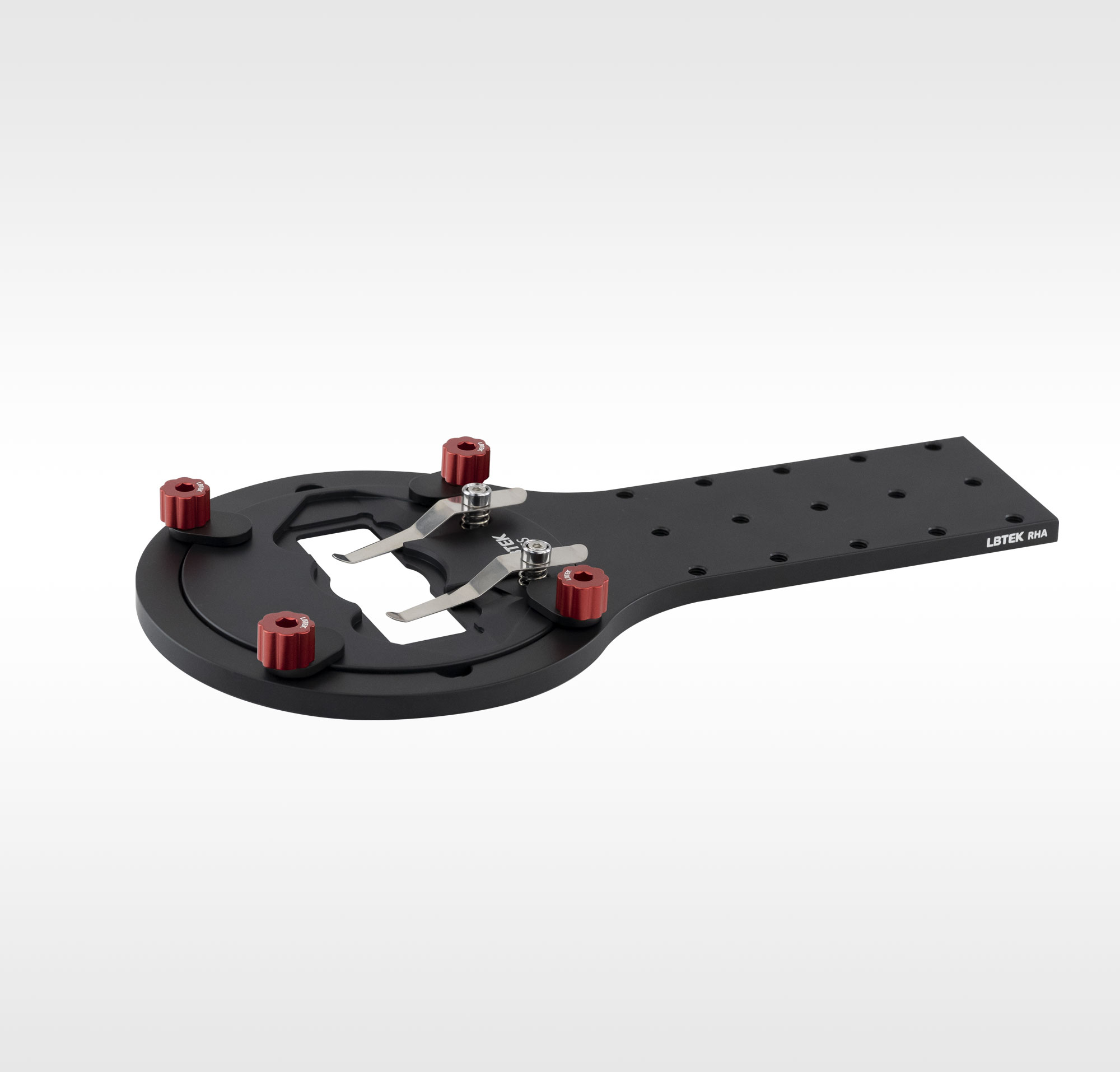

LBTEK 圆形夹持臂用于安装圆形载玻片支架。使用时，将CSS放入Ø110 mm台阶中，然后锁紧4个夹板固定。底部带40 mm燕尾导轨，可与Ø38 mm燕尾接杆兼容。底部带孔距为25 mm的M6螺纹孔，可用于安装其他实验组件。

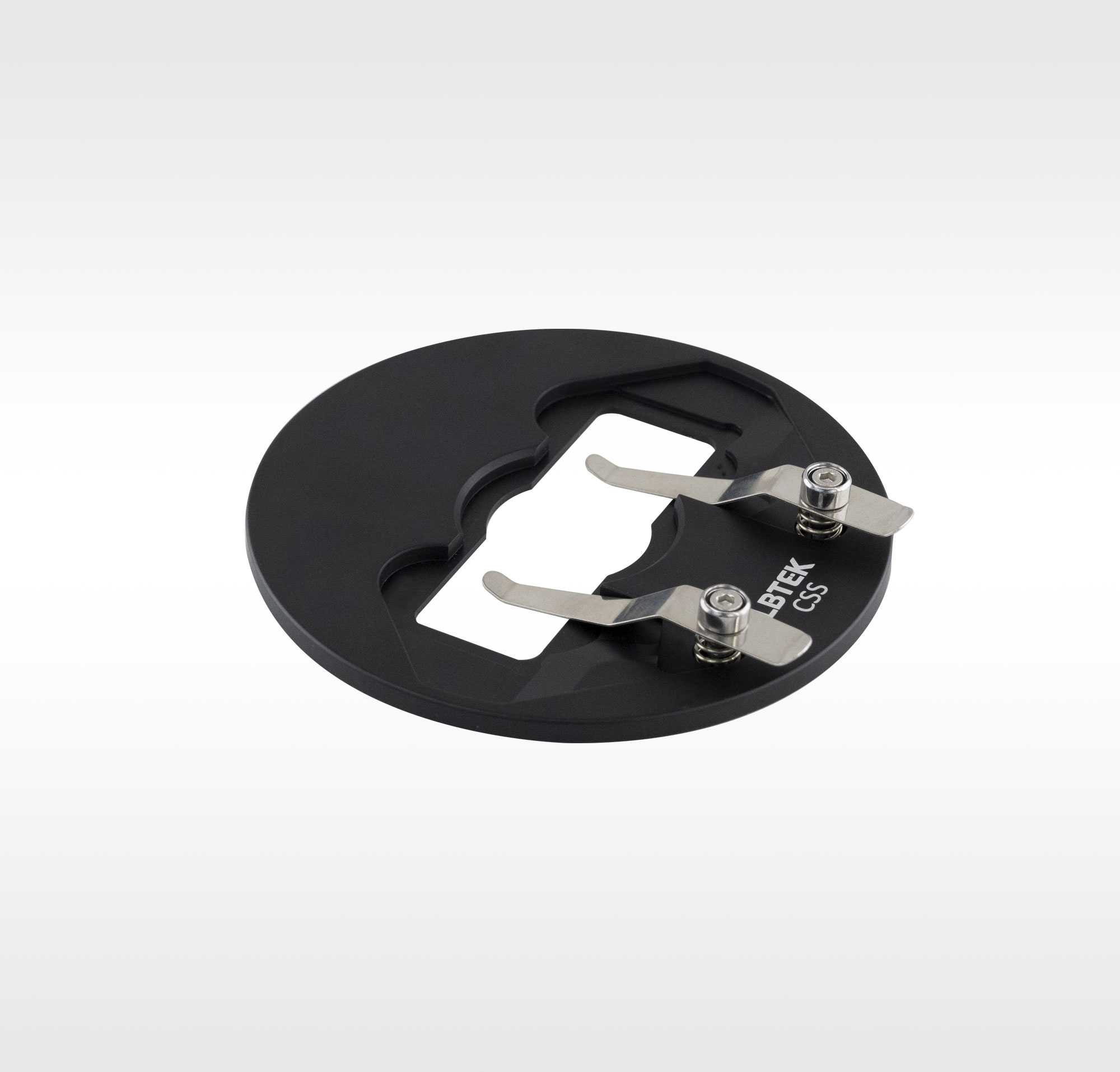

• 兼容圆形夹持臂RHA
• 安装最大26.0 mm x 76.2 mm的显微镜载玻片
• 中心孔兼容Ø35 mm培养皿

LBTEK 圆形载玻片支架用于在圆形夹持臂中安装显微镜载玻片。中心圆形台阶可以放置Ø35 mm培养皿。载玻片支架采用低剖面设计，可降低碰撞显微物镜的风险，而且方便更换载玻片。如需定制其他尺寸载玻片支架，请联系技术支持。

• 背面95 mm的燕尾夹可连接到显微镜主体支架
• SM2内螺纹和4个M3螺孔，用于60 mm同轴系统
• 光学端口，用于距显微成像系统导轨边缘196.5 mm的光路

LBTEK 同轴臂安装在显微镜主体支架上时，可在距离竖直导轨边缘196.5 mm的光路处定位光学端口。同轴臂可为用户自建的光学路径提供结构支持，且背面有一个95 mm的燕尾夹，通过拧紧两个4 mm的六角紧定螺钉，可以将其沿显微镜主体支架的线性燕尾表面任意处固定。CA2同轴臂有SM2内螺纹和4个M3螺孔，用于60 mm同轴系统。为了提供额外的安装配置，可卸下4个M4×6圆柱头内六角螺钉，将95 mm的燕尾夹与带有光学端口的板分离。可将这个厚度为12.7 mm的板与厚度为25.4 mm的燕尾夹连接，使得板的表面与这个夹的顶部或底部处于同一个平面。这种灵活性便于使用最能利用空间的方式安装同轴臂，同时保持燕尾夹的紧定螺钉与显微镜主体支架处于同一侧。内附的定位销可以实现板与燕尾的正确对准。
