渐变折射率透镜简介
发布时间:2022-12-20 00:00:00 阅读次数:523

简介

渐变折射率透镜又名自聚焦透镜,是一种内部材料折射率分布沿径向渐变的柱状光学透镜,可用于聚焦、准直或成像。与传统凸透镜不同的是,由图可知,当光线在平凸透镜传播时,光线虽然被改变了方向,但是依旧是沿直线传播,而渐变折射率透镜不仅改变了光的方向,更是让光沿着中轴做正弦函数型传播。

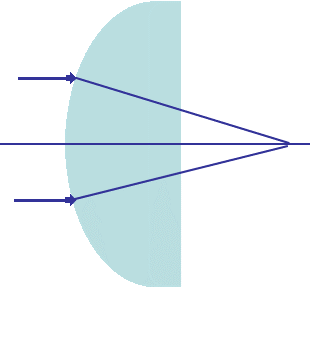

图1 平凸透镜光线折射图

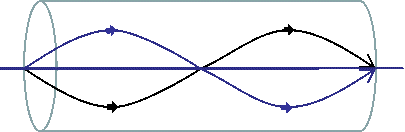

图2 渐变折射率透镜光线折射图

工作原理

当光线在空气中遇到不同介质时,介质的折射率不同会导致其传播方向改变。渐变折射率透镜材料的折射率沿着径向逐渐减小,具体公式如下所示:

公式中,\( N\left ( r\right ) \) 表示在此点的折射率,\( n_0 \) 表示中心折射率,\( r \) 为透镜半径,\( \sqrt{A} \) 表示折射率分布常数。

由于折射率不同,所以光线在渐变折射率透镜内部光线传播可视为一个正弦函数传播,为了实现我们想要的聚焦、准直或者是成像效果,我们会控制透镜的长度,使其出射时达到我们想要的目的,为此我们引入节距(P)概念。

1P=光束沿正弦轨迹传播的一个正弦波周期的长度

光在不同节距的传播轨迹如下图所示,我们只需要控制透镜长度,就可以在透镜端面上得到想要的出射效果。

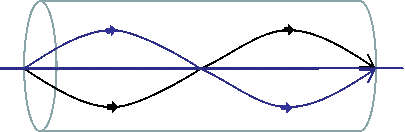

长度Z=1P

图3 Z=1P光线传播图

长度Z=0.75P

图4 Z=0.75P光线传播图

长度Z=0.5P

 图5 Z=0.5P光线传播图

长度Z=0.25P

图6 Z=0.25P光线传播图

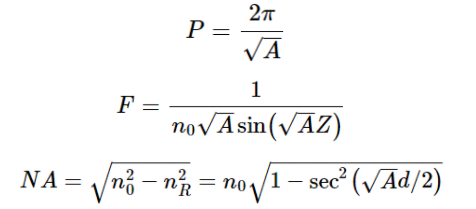

在已知折射率分布常数和中心折射率的情况下,通过下列公式我们可以算出其节距长度,以及理论焦距。

其中\( P \) 为节距,\( \sqrt{A} \) 表示折射率分布常数,\( F \) 为焦距,表示\( n_{0} \) 中心折射率, \( Z \) 为长度,\( N_{r} \) 代表透镜的边缘折射率,\( d \) 为透镜的直径(圆柱)或者是厚度(方形)。

基本应用

聚焦

对于0.25P长度的透镜,当一面输入平行光,在另一面端面上会进行聚焦。

图7 渐变折射率透镜聚焦

准直

同样对于0.25P长度的透镜,当一面输入为一会聚点光源时,出射端就会呈现出准直效果。

图8 渐变折射率透镜准直

成像

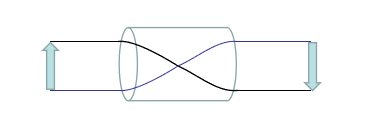

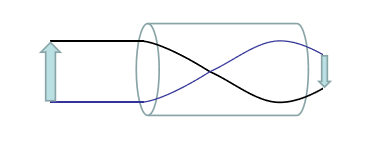

不同成像需求可以通过选择不同的透镜长度Z来实现。如图所示在选取等于0.5P长度成像时可以得到一个倒立等大的实像,选取大于0.5P长度的透镜,我们可以得到一个倒立缩小的实像。

图9 渐变折射率透镜成像

光纤应用

由于渐变折射率透镜的聚焦和准直均发生在端面上,可以使得透镜和光学元件中间无空气间隙,紧密贴合,减小加工难度,且该透镜的工作原理是改变透镜本身的折射率,所以渐变折射率透镜的以在光纤场合应用广泛。

光开关/光隔离

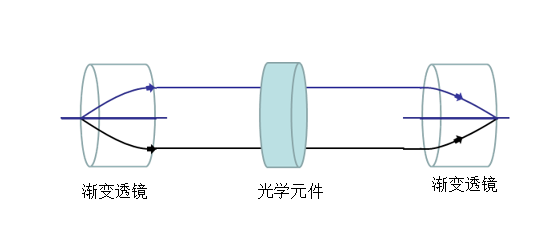

利用一对0.25P长度的渐变折射率透镜,在两个透镜之间可随意加入衰减/隔离类光学元件,而达到光开关/光隔离效果。可以将透镜和光学元件中间空气间隙长度减小为0,使其贴合在一起,减小制作难度。

图10 渐变折射率透镜用于光开关/光隔离

光纤耦合

当长度Z固定时,可通过控制0.25P长度的透镜两边所需耦合元件的距离,来控制最佳耦合效率。

图11 渐变折射率透镜用于光纤耦合

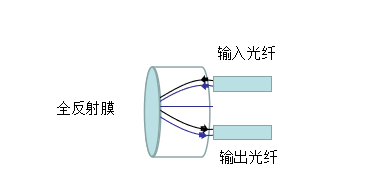

在0.25P长度的透镜端面镀全反射膜,可以使得光纤光束转向耦合。

图12 渐变折射率透镜用于转向耦合

波分复用器

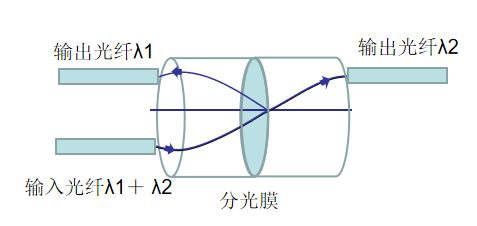

在两个0.25P长度的透镜之间镀上对应分光膜,可以使得光纤达到分波的效果。

图13 渐变折射率透镜用于波分复用
×
