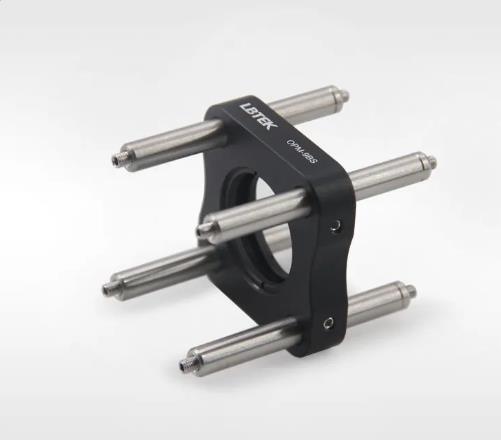

同轴接杆穿过同轴安装板

30mm弹簧式快拆同轴板通过弹簧提供弹力配合燕尾槽实现快拆，可从同轴系统各个方向进行插入。 快拆类可以快速切换器件，并且可以改变器件在同轴系统中的位置。

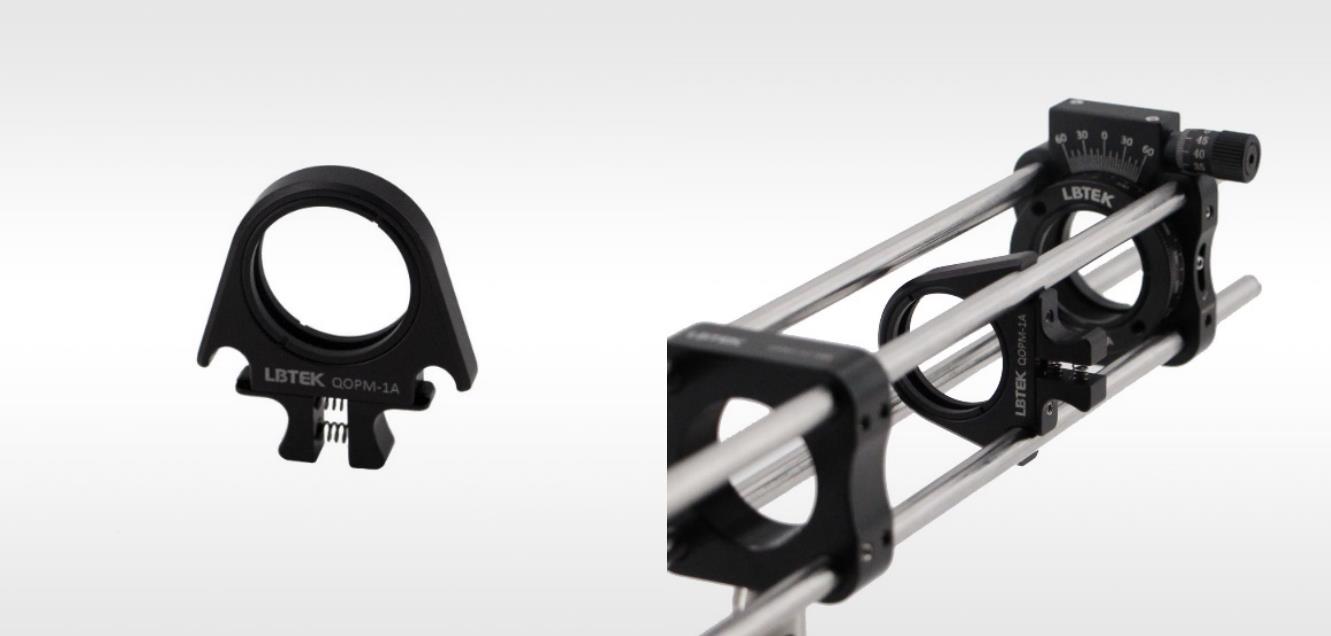

QOPM-1A弹簧式快拆同轴板及在同轴系统内

30mm卡入式挠性同轴安装板有2个同轴杆通孔兼容30mm同轴系统，侧面带M2.5内六角圆柱头螺钉进行挠性锁紧，可用2mm六角扳手紧固，卡入式设计能够方便光学元件的插入或移出。

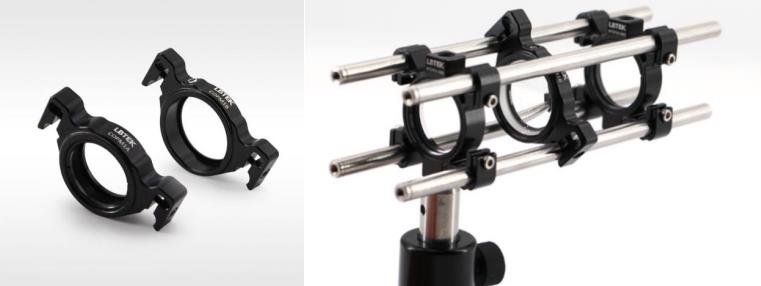

卡入式挠性同轴安装板及在同轴系统内

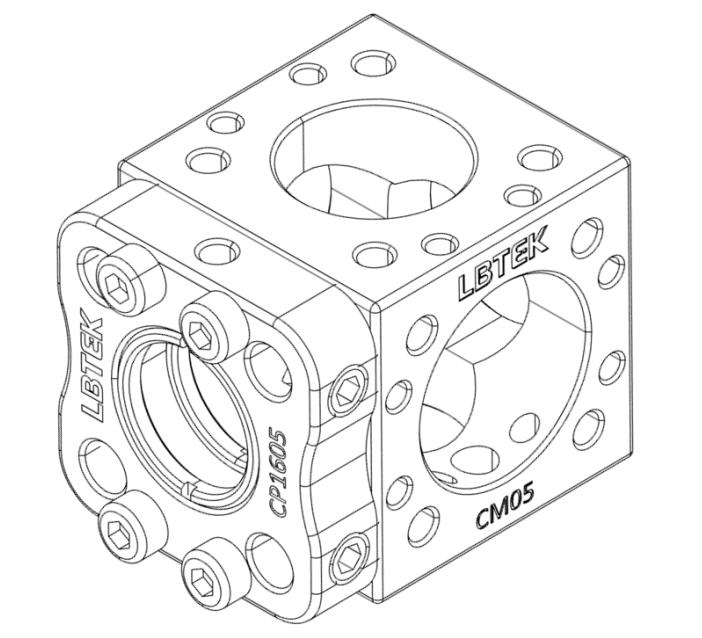

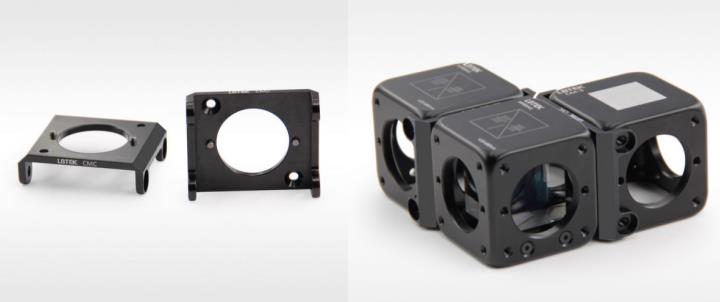

16mm同轴板和同轴立方通过螺钉连接

由于同轴系统有四根同轴接杆穿插而过，光路的自由度会受到一些限制，所以同轴系统中的转向装置可以方便调整光路。

30mm同轴旋转快拆型安装架（CM-R/CM-S）可实现0-360°手动旋转光学元件，并且不用拆装同轴接杆即可更换光学元件。 顶部红色旋钮可通过滚花或5mm内六角扳手旋转，侧面的M3螺丝用于锁紧旋转。 红色旋钮带5°间隔刻线，提供角度指示。 两个型号对应着卡环固定和胶头螺钉固定。

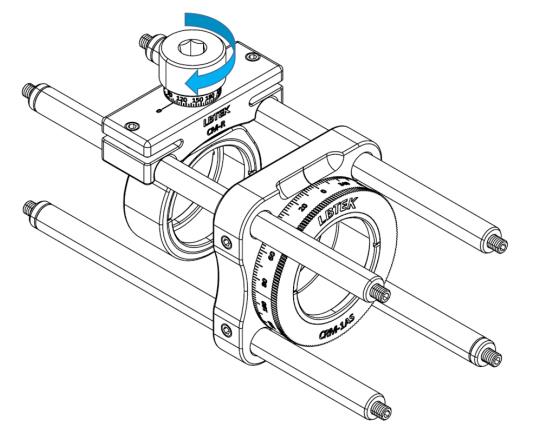

CM-R安装在同轴接杆上（蓝色箭头表示旋钮可使光路转向）

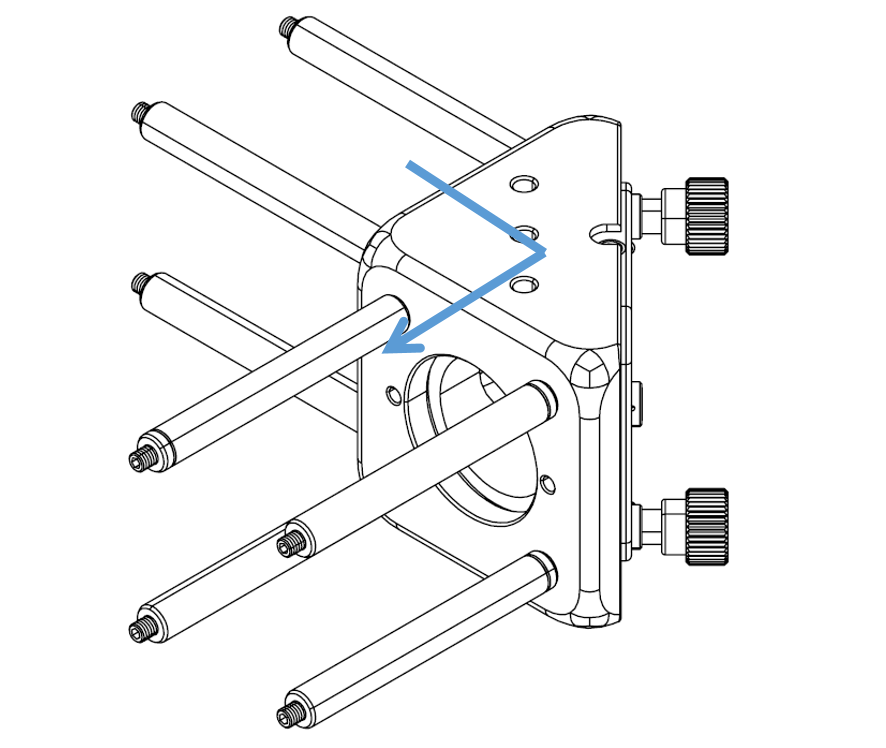

同轴直角反射镜架 （蓝色箭头表示光路转向）

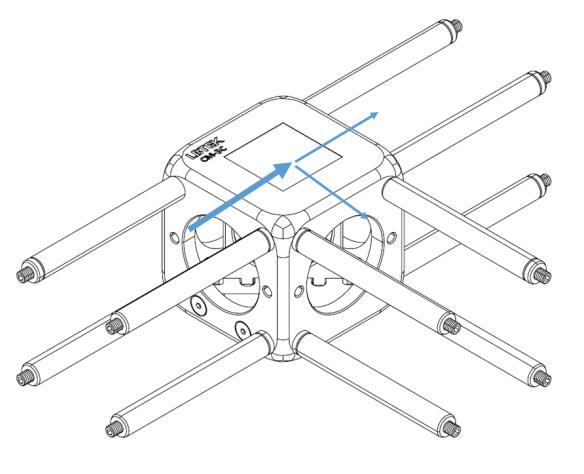

同轴立方（蓝色箭头表示光路传输方向）

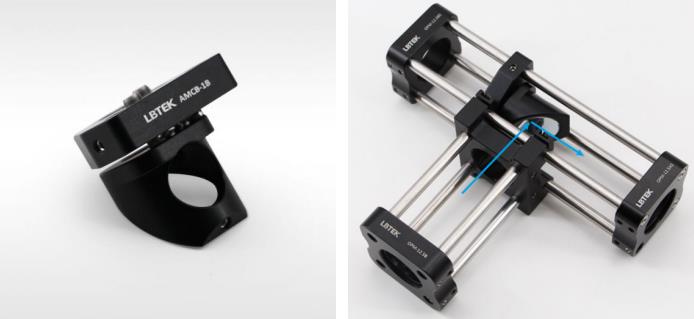

30mm直角调整架（滑动式）AMCB-1B，用于圆形光学元件，可在同轴系统中进行滑动。

AMCB-1B安装在同轴系统内（蓝色箭头表示光路转向）

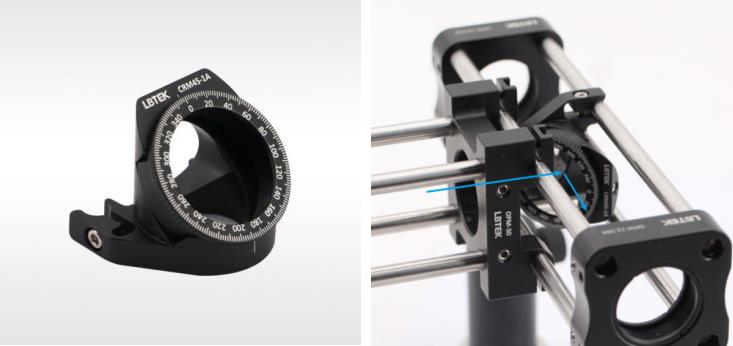

CRM45-1A安装在同轴系统内（蓝色箭头表示光路转向）

同轴万向调整架UAMC-1A有粗调和微调两种调节模式，光学元件可360°粗调后锁定，锁定后可通过调节器进行微调。 具体安装方式可以参考视频

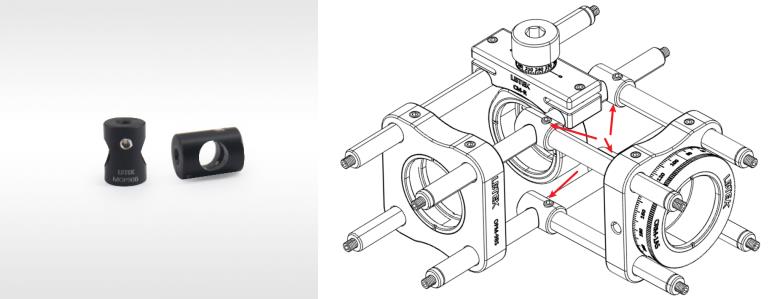

Ø6mm接杆90度夹具MOP90B构造坚固，带M3螺纹孔和Ø6mm通孔，可将Ø6mm接杆以90度彼此固定，实现稳定、紧凑的复杂配件组合，从而提高空间利用率。

MOP90B夹具（红色箭头为夹具所在位置）

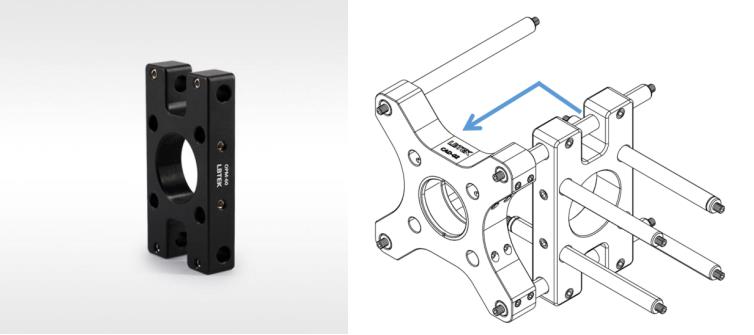

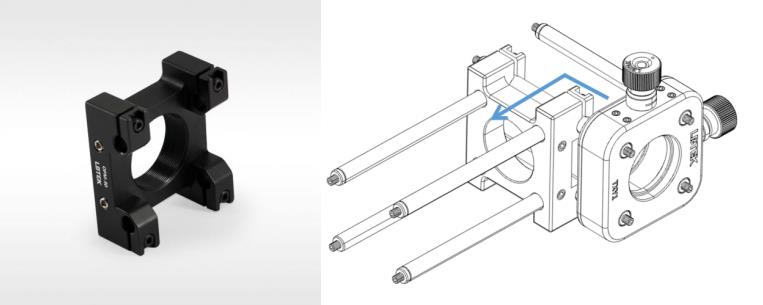

OPM-60同轴正交转接板（蓝色箭头表示光路转 向）

同轴正交转向板OPM-60可实现30mm同轴系统垂直安装在60mm同轴系统中，正面Ø6mm接杆安装孔通过M4紧定螺钉固定。
