关于光学实验的10道高频问题

速查目录

考察基础功-原理理解

1. AOM 数字调制和模拟调制的区别是什么？

2. 偏振片、PBS、格兰棱镜都能起偏，它们的区别和作用边界分别是什么？

3. 光功率计、能量计、光电探测器和相机都能“测光”，它们的测量对象和适用场景有什么区别？

考察上手快-产品选型

4. 阻尼/气浮/气浮摆杆光学平台有什么区别？该如何选择？

5. 反射式准直器和透射式准直器有什么区别？分别适合哪些应用场景？

6. FC/PC、FC/UPC、FC/APC、SMA 等常见光纤接口有什么区别？能否直接互相连接？

7. 普通不锈钢镜架经过清洗后能否用于真空环境？

考察实操经验-集成应用

8. 相机式光束质量分析仪能否直接测量激光的 M² 参数？

9. 扩束镜能否反过来用作缩束镜，会有什么问题？

10. 匀化 DOE 对入射光斑要求是什么？为什么不能随意偏离焦平面使用？





基础功

Q: AOM数字调制和模拟调制的区别是什么？



A：AOM 本身依靠射频 （RF） 驱动产生声波光栅，进而把入射光衍射到一级光。调制时并不是直接调光，而是通过 RF 驱动器调制射频功率幅度，再改变一级衍射光强。

数字调制（Digital Modulation）：用 TTL电平控制 RF 输出开或关，光束实现 ON/OFF。

模拟调制（Analog Modulation）：用连续模拟电压控制 RF 输出功率大小，光强实现连续可调。

射频驱动器通常支持数字调制和模拟调制同时输入。

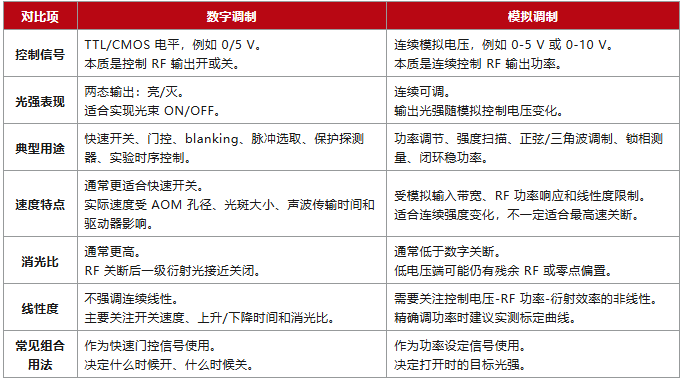

特点对比：

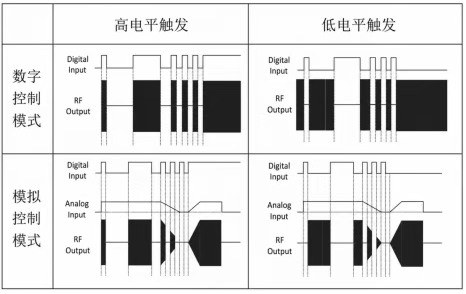

模拟控制模式&数字控制模式控制逻辑

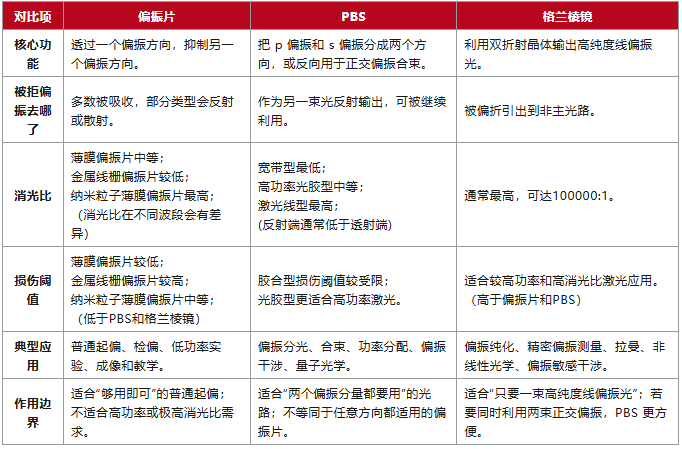

Q: 偏振片、PBS、格兰棱镜都能起偏，它们的区别和作用边界分别是什么？

A：偏振片：最常规最经济的“过滤型”起偏器偏振片通常是吸收型、线栅型或薄膜型偏振器。它的作用是：让某一方向的线偏振分量通过，抑制或吸收垂直方向的偏振分量。

PBS：偏振分束器，不只是起偏器PBS（Polarizing Beamsplitter）即偏振分束器。它的核心作用不是简单吸收某个偏振，而是把入射光中的 p 偏振和 s 偏振分成两个方向输出。常见立方 PBS一般 透射p 光、反射s 光。

格兰棱镜：高消光比、高偏振纯度起偏器格兰棱镜一般由双折射晶体制成，例如方解石、α-BBO 等；它利用双折射和全反射，把普通光和非普通光分离，从而输出高纯度线偏振光。输出光消光比可达 100000:1。





Q: 光功率计、能量计、光电探测器和相机都能“测光”，它们的测量对象和适用场景有什么区别？

A：光功率计：测一束光的平均功率，即单位时间内的光能量，单位通常是 W、mW、µW。能量计：主要用于脉冲激光，测的是每个脉冲的能量，单位通常是 J、mJ、µJ。光电探测器：把光强随时间的变化转成电流或电压信号，再接示波器、频谱仪、采集卡或锁相放大器，看波形、频率、调制、响应速度等。相机：测的是二维图像，也就是光在传感器平面上的空间分布，看光斑形状、位置、均匀性、尺寸和成像结果。



上手快



Q: 阻尼/气浮/气浮摆杆光学平台有什么区别？该如何选择？

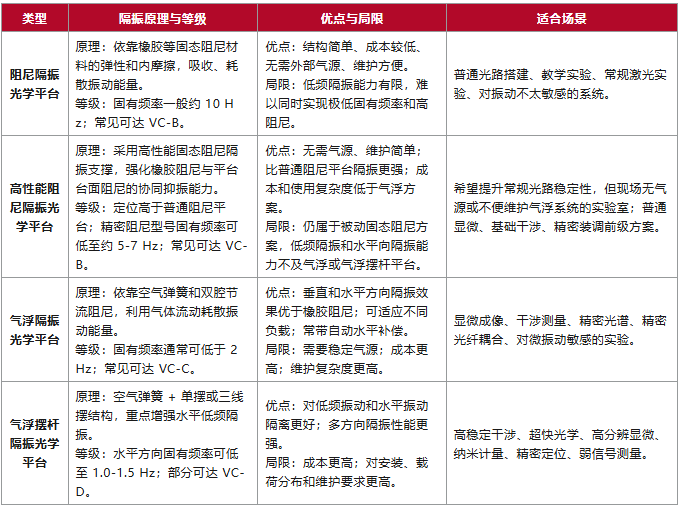

A: 阻尼/气浮/气浮摆杆光学平台的主要区别在隔振器：阻尼隔振光学平台：通常指固态橡胶阻尼隔振平台，结构简单、成本低、无需气源，适合普通光路和隔振要求不高的实验。气浮隔振光学平台：使用空气弹簧，通过压缩空气和节流阻尼降低振动传递，隔振性能明显优于橡胶阻尼平台，适合显微、干涉、精密测量等。气浮摆杆隔振光学平台：在气浮隔振基础上加入单摆或三线摆结构，进一步降低水平方向固有频率；适合对低频振动、水平振动特别敏感的高精度实验。

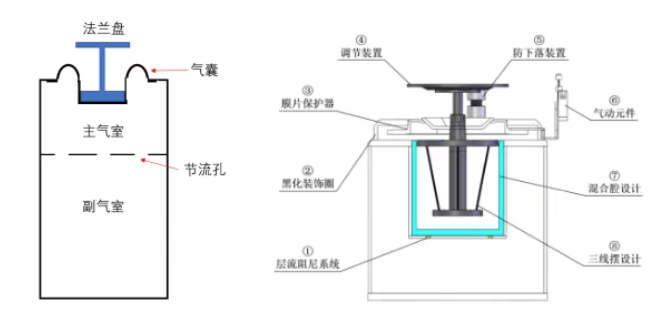

气浮隔振器示意图（左）气浮摆杆隔振器示意图（右）





Q: 反射式准直器和透射式准直器有什么区别？分别适合哪些应用场景？

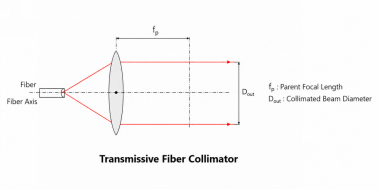

A：原理区别透射式准直器通常使用非球面透镜、消色差透镜或多片透镜组。光纤端面放在透镜焦平面附近；光纤发出的发散光经过透镜后，变成近似平行光。

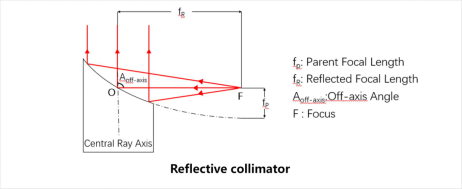

反射式准直器通常使用 90° 离轴抛物面反射镜。光纤端面放在抛物面镜焦点附近；发散光被反射后变成准直光。





最关键的区别：色差

透射式准直器有色差：透镜材料的折射率随波长变化，因此不同波长的焦距不同。即使是消色差透镜，也只能改善一段波长内的色差问题。反射定律与波长无关，因此离轴抛物面反射镜对不同波长的焦距基本一致，特别适合宽光谱光源的准直。

优势与适用场景分析：

透射式准直器的优点是结构紧凑、轴上准直效果好；尤其是非球面透镜，用于单模光纤、小光斑、单波长激光准直时很方便。常见产品形态有：固定式非球面准直器、可调焦准直器、消色差准直器、三轴光纤准直器、五轴光纤准直器等。典型应用有：光纤激光器输出准直；光纤到自由空间输出；自由空间光耦合进光纤；紧凑光路、小型实验系统；对成本、体积、安装便利性要求较高的系统。

反射式准直器的优点是宽波段无色差，适合多波长共路。典型应用有：宽光谱光源准直；多波长共线输出；紫外或中远红外波段；光谱仪、红外系统、拉曼、荧光、泵浦-探测等宽谱实验；需要避免透镜材料吸收或色散的场景；对不同波长保持相同准直状态要求较高的场景。





Q: FC/PC、FC/UPC 、FC/APC、SMA 等常见光纤接口有什么区别？能否直接互相连接？

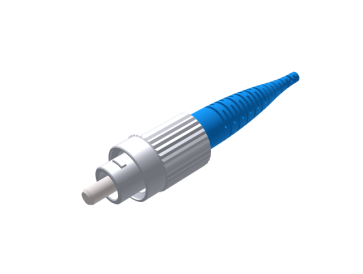

A: FC、SMA 是连接器结构类型，决定外形、固定方式、是否带定位键以及适合什么设备接口。FC（Ferrule Connector） 是固定式螺纹连接器。它的特点是：采用螺纹锁紧，连接稳定、不容易松动；常见于实验室、光纤激光器、光纤准直器、光谱仪、光纤耦合器等设备；常见端面形式有 FC/PC、FC/UPC、FC/APC；通常有定位键，并区分宽键（2.2 mm）、窄键（2 mm）。





SMA 是另一类光纤连接器，常见为 SMA905。它的特点是：结构坚固，采用螺纹连接；常用于多模光纤、大芯径光纤、高功率传输、光谱仪、光源、传感、工业系统；通常不依赖像 FC 那样的精密陶瓷插芯对准；对单模低损耗耦合不如 FC/PC、FC/APC 这类接口合适。





PC、UPC、APC 是光纤端面研磨方式：决定端面是平面/球面接触还是斜面接触，主要影响回波反射。

PC（Physical Contact）物理接触研磨：PC 端面不是完全平的，而是略带球面，使两根光纤的纤芯区域能更好接触，减少空气间隙带来的菲涅耳反射。特点：端面近似球面；回波反射比早期平面研磨低；对一般光纤传输和准直应用足够；可以和UPC端面互联。

UPC（Ultra Physical Contact）超物理接触研磨：UPC 可以理解为 PC 的更高精度版本，端面抛光更好，通常回波损耗优于普通 PC。特点：仍然是非斜面接触；通常颜色为蓝色护套；常用于通信、测试以及实验室中低反射要求比 PC 更高的场景；与 PC 同属“直端面/非斜面”体系，可以和PC端面互联。

APC（Angled Physical Contact）斜面物理接触研磨：APC 端面通常为约 8° 斜角。反射光不会沿原光路返回光纤芯，而是偏离到包层或其他方向，因此回波反射更低。特点：端面为斜面；回波损耗通常最好；常见绿色护套；适合对回返光敏感的系统；不能和 PC/UPC 端面互联。

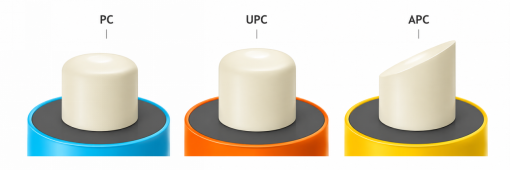

PC、UPC、APC端面形状示意图

Q: 普通不锈钢镜架经过清洗后能否用于真空环境？



A: 不可以！

普通不锈钢镜架即使清洗干净，仍可能存在以下问题：螺纹盲孔、狭缝、封闭空腔等死空间，容易产生虚漏；普通螺钉、弹簧、旋钮、润滑脂等非真空兼容部件，可能持续放气；未经过退火、酸洗钝化、真空烘烤等处理，表面和材料内部仍可能释放气体；调节机构和夹持结构未按真空环境设计，烘烤或热循环后稳定性不一定可靠。

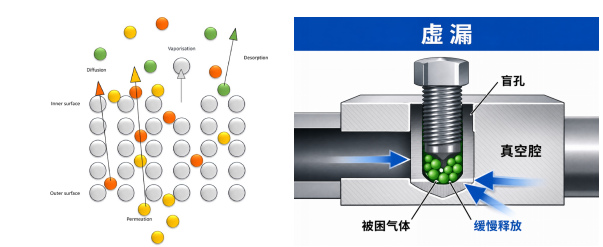

真空金属放气（左）真空腔虚漏（右）



真空镜架相比普通不锈钢镜架，不只是“材料是不锈钢”；它从设计、工艺到验证都按真空环境来做，能够尽可能降低对真空环境的影响。



实操经验



Q：相机式光束质量分析仪能否直接测量激光的M2参数？



A：相机式光束质量分析仪不能只靠单张光斑图直接测出标准意义上的 M² 参数。

M² 参数到底是什么？
M² 是激光光束质量因子，用来描述实际光束相比理想高斯光束的偏离程度。
M² 越接近 1，说明光束越接近理想 TEM00 高斯光束，聚焦能力越好、发散越小。M² 越大，说明光束质量越差，可能包含高阶模式、多模结构、像差或波前畸变。



标准 M² 是怎么测的？

根据国际标准 ISO 11146 的严格规定，要准确计算出一束激光的 M² 参数，必须同时知道光束的束腰半径 （W₀）和远场发散角 (θ) 。

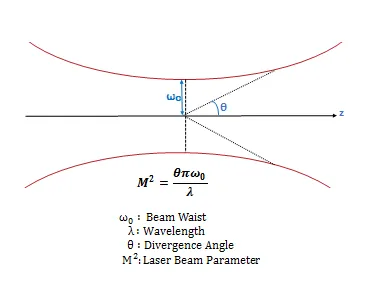

其标准的理论计算公式为：





为了得到这两个关键数值，并拟合出光束的传播曲线，不能仅靠单次横截面成像，而是必须沿光轴（Z 轴）在多个不同位置进行扫描测量；至少需要在束腰（即瑞利长度/焦深）范围内测量一半的数据点，并在两倍瑞利长度之外测量另一半的数据点（以获取准确的发散角）。

单纯的相机只能获取光束在单一平面（X-Y 平面）的强度分布（如光斑轮廓、直径、椭圆度等），缺乏 Z 轴方向上的空间演化数据。





Q：扩束镜能否反过来用作缩束镜，会有什么问题？

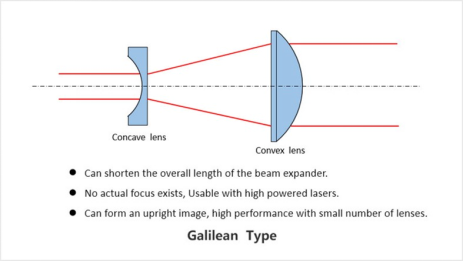

A：原理上可以。扩束镜本质是望远镜系统，反向使用时倍率会取倒数，例如 5X 扩束镜反向约等于 1/5X 缩束镜。





用作缩束镜主要需注意以下问题：发散角会变大：扩束镜正向使用时，光斑直径变大、发散角变小；反向缩束时刚好相反，光斑直径缩小 N 倍，发散角增大 N 倍。这意味着近处看光斑确实会变小，但传播一段距离后，光斑可能会很快变大。因此，如果客户目标是“让远处光斑更小”，反向扩束镜未必能解决问题；有时反而会让远场光斑更大。损伤风险变高：反向使用时，原来的出射端变成入射端，光在系统内部的光斑尺寸和功率密度分布会变化；缩束后光斑更小，后续元件上的功率密度也会升高，容易带来损伤或热效应风险。像差和光斑质量可能变差：扩束镜通常按正向使用优化；反向使用时，像差、鬼像、内部反射不一定经过同样优化。对高光束质量实验，需进行实际验证。



Q: 匀化DOE对入射光斑要求是什么？为什么不能随意偏离焦平面使用？

A：匀化DOE是一种基于衍射光学原理设计的平板光学元件。它通过已知的入射光参数、透镜焦距以及预期出射光参数，利用点对点映射方式计算得到设计相位，实现对高斯（TEM00，M2<1.3）入射光的整形和匀化。

匀化 DOE 对入射光斑有以下要求：光源波长匹配设计波长；激光光源应为高斯单模（TEM00）且M2<1.3；光斑尺寸应与设计值相符，同时输入光束需要准直，并与DOE中心对准。若入射光参数存在偏差，会影响最终的匀化效果。

不能随意偏离焦平面使用核心原因是：匀化 DOE 的均匀光斑是传播到设计平面后形成的结果，不是 DOE 表面立刻产生的固定图案。

可以理解为：DOE 把入射光分成许多带有特定相位关系的子波。这些子波在空间传播过程中不断干涉、叠加；只有在设计工作距离处，它们的能量分布才会组合成目标均匀光斑。

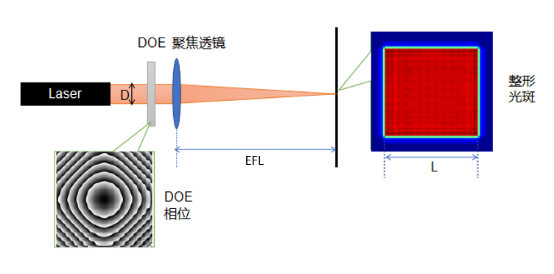

方型聚合物匀化DOE设计光路图
