手把手教你调出涡旋光

引言

你是否好奇过：全息投影如何实现裸眼3D显示？飞秒激光加工如何一次性打出上百个点？如何通过一个仪器实现透镜、棱镜、光栅等光学元件叠加效果？一束携带轨道角动量的涡旋光又是怎么调出来的？这些技术的实现，都指向同一个核心器件——LCOS-SLM（硅基液晶空间光调制器）。

简单来说，它是一块可以被电脑“编程”的魔法镜子。通过给每个像素施加不同的电压，进而精确控制反射光的相位，从而重塑光束的波前。你可以把它理解成一个动态的、像素级可调的数字透镜或全息图。

本文将从原理、装机、实战、避坑四个方面，系统说明从理论到实践的关键内容。

一、先搞懂原理：它到底在调什么？

LCOS-SLM的核心是一块硅基液晶芯片。入射光穿过液晶层，被底部的反射镜反射，再次穿过液晶层后射出。

核心逻辑链路如下：给每个像素施加不同的电压→液晶分子偏转指定角度→折射率改变→光的相位被精确延迟。

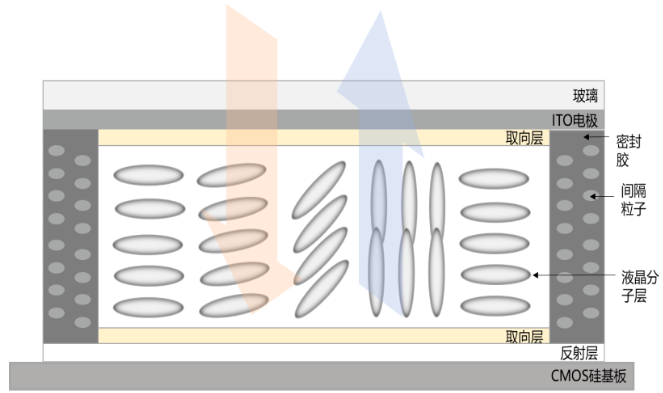

图1 反射式空间光调制器的液晶光阀结构示意图



与只能调亮度的DMD不同，纯相位型LCOS-SLM不改变光的强度和偏振，只改变波前形状。正是这种“波前塑形”能力，让它能实现透镜、棱镜、光栅，甚至复杂全息图的功能。

二、上机实操：软硬件安装避坑指南

拿到设备后，第一步是把SLM“连上电脑”。这里有个特殊之处——SLM通常被电脑识别为第二台显示器。

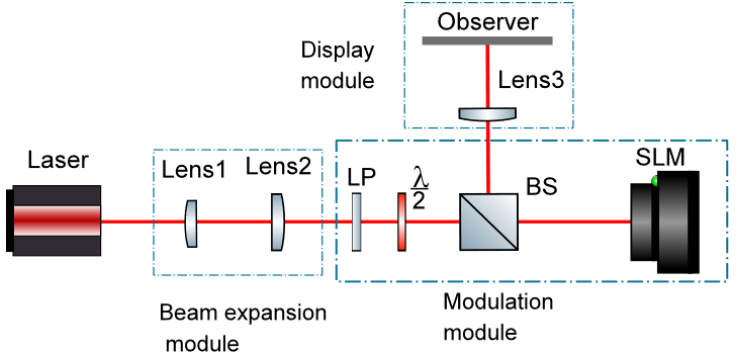

图2 全息投影的简易光路

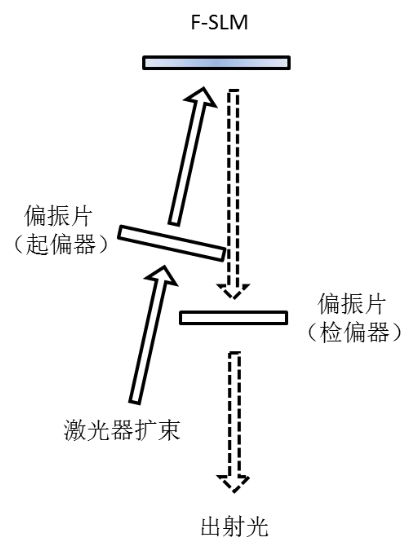

图3 激光斜入射，垂直出射光路示意图



关键操作与硬件注意事项：

1、上电时序：使用空间光调制器时，先连接视频信号线，后上电开机。插拔视频线时，应先断电，然后操作，尽量不要热插拔。
2、偏振方向：该款调制器使用时要求入射光的偏振方向与排线方向垂直，如果偏振不对，调制效率会极低，甚至看不到效果。可以通过旋转1/2波片或起偏器来调整。
3、光强阈值：严禁超功率激光直射！常规型号平均功率密度需<1W/cm²，高功率型号需确认具体阈值，否则会烧毁液晶窗口。4、入射角度：光入射角度建议小于5°（或者入射角与反射角之和小于10°），若入射角度偏大，会影响 SLM 的衍射效率以及相位调制量等性能。

三、手把手实战：调出你的第一束“涡旋光”



涡旋光（携带轨道角动量的“甜甜圈”光斑）是SLM最经典的入门实验之一，也是检验光路系统是否调试到位的有效标准。操作流程如下：

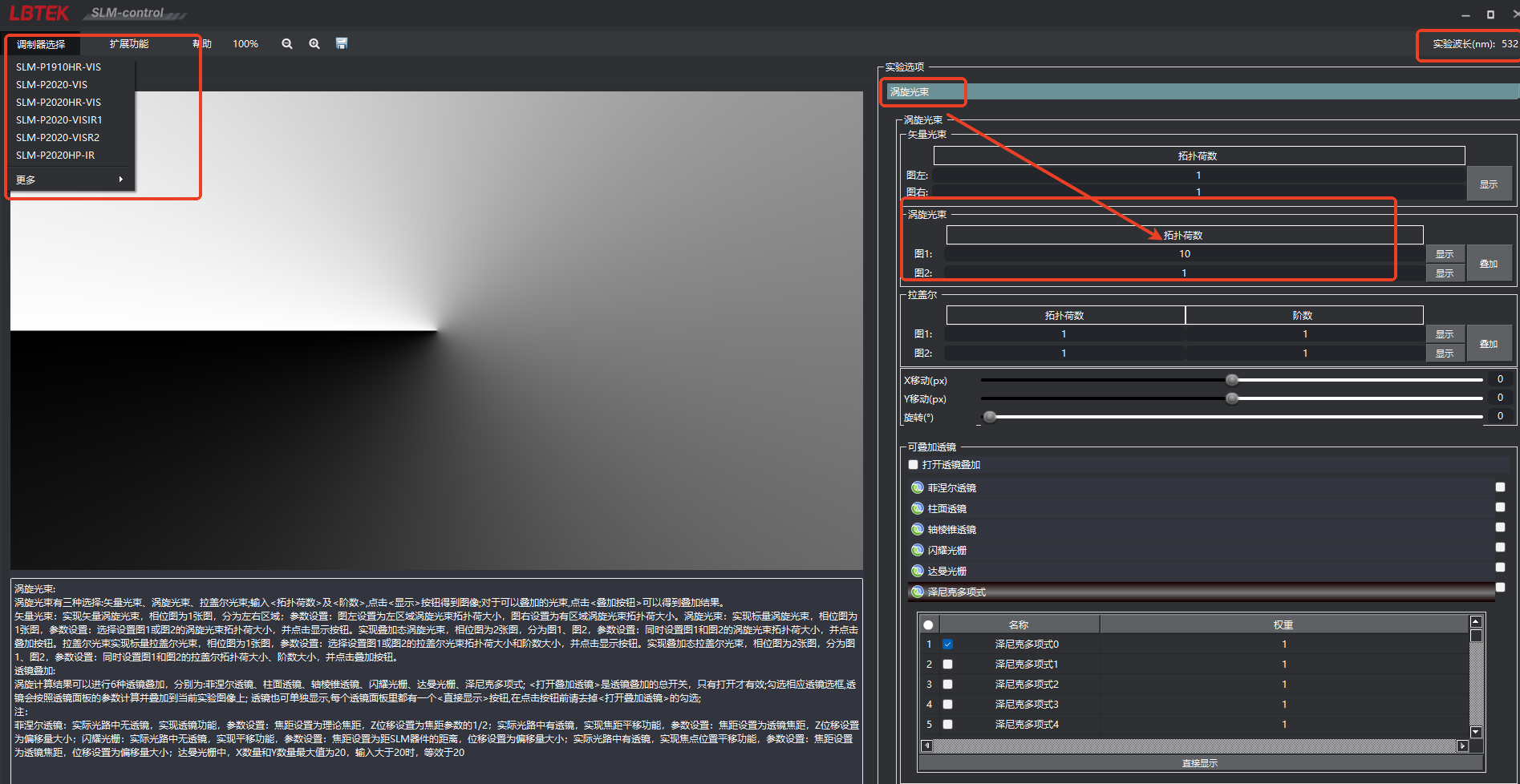

① 打开控制软件，选择对应的调制器型号（不同型号空间光调制器分辨率不同，型号选错可能会导致画面显示不完整）
② 设置激光器波长为实验波长
③ 实验选项选择为涡旋光束
④ 设置涡旋光束拓扑荷数
⑤ 点击显示，软件会自动计算并显示螺旋相位图（看起来像“旋转的楼梯”或“旋风”图案）

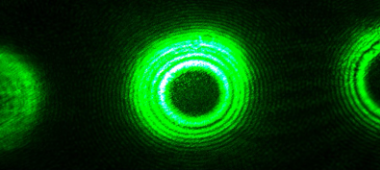

此时观察透镜后焦面的相机——如果看到中间有一个黑点、周围是亮环的“甜甜圈”光斑，恭喜你，涡旋光生成成功！

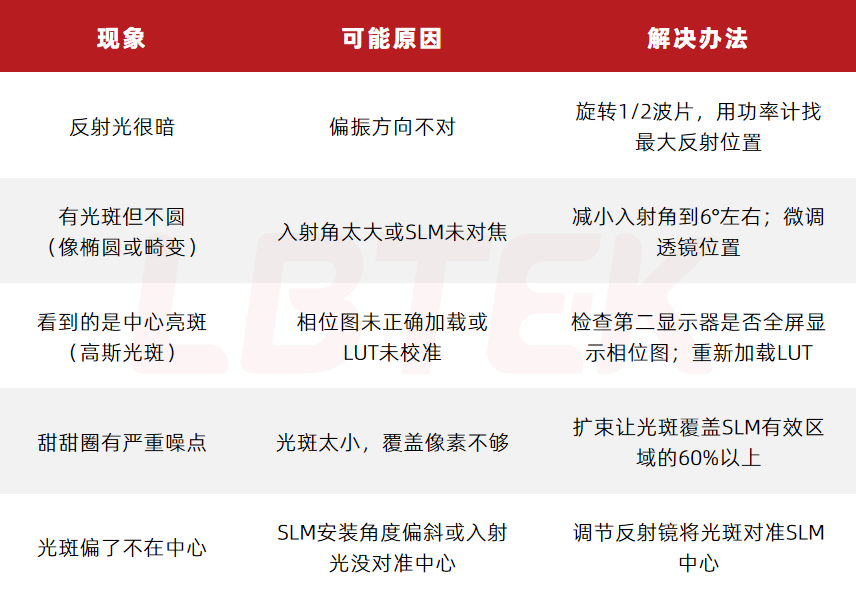

常见问题排查

若无法看到“甜甜圈”，建议按下面顺序排查：



四、高手进阶：三大常见痛点解决方案

01
零级光太亮，影响效果



原因：SLM表面的玻璃反射和像素间隙反射，导致部分光未被调制。

解法：

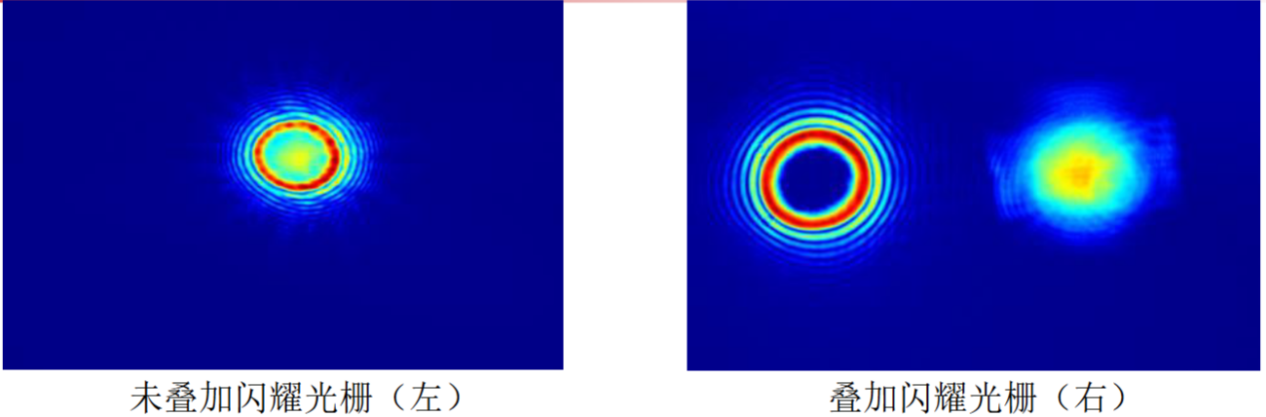

加闪耀光栅：将衍射图案和零级光在空间上错开，再用光挡挡住零级。

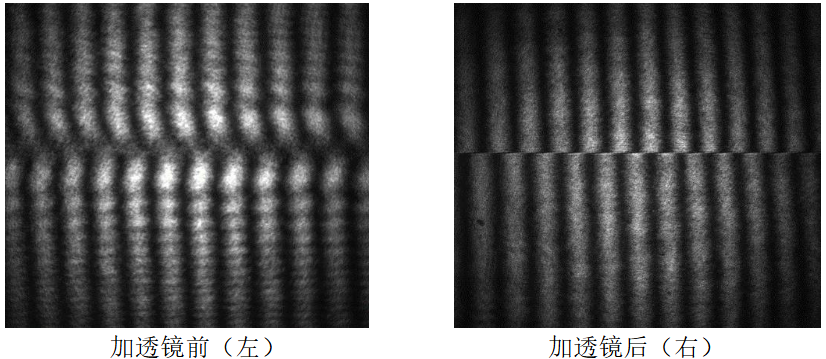

加菲涅尔透镜相位：让衍射图案在Z轴（前后方向）上离焦，与零级光分离。





02
衍射图案背景噪点多，信噪比低



* 加载相位图后，目标光斑周围布满杂散光、网格纹路或鬼影，成像模糊。



原因：SLM的像素栅格产生多级衍射，同时窗口反射和入射光本身的噪声也会污染信号。

解法：在接收光路中搭建4-f系统（透镜+小孔滤波）。

具体操作：
1.在SLM反射光路上放第一个透镜（距离 ≈ f），在其后焦面（傅里叶平面）放置可调小孔。
2.小孔作为低通滤波器，挡住高频杂散光（像素栅格衍射、散射光），只让目标光通过。
3.在孔后放第二个同焦距透镜（距离小孔 ≈ f），将滤波后的光重新成像到相机上。





03
光斑没对准或太大，图案直接“废掉”



* 辛辛苦苦生成相位图，结果投射出来的图案畸变、缺角、边缘带光环——大概率是入射光没打对位置。



三大典型：
光斑打在SLM边缘 → 部分光未被调制，直接反射形成强干扰光

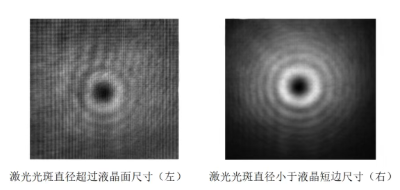

光斑超出有效区域→ 被截断的光产生边缘衍射，图案周围出现额外的光晕和条纹
斜入射角度太大→ 引入额外相位梯度，涡旋光变成“歪脖子甜甜圈”



硬性要求：
光束垂直入射至液晶光阀正中心
光斑直径≤ 液晶光阀短边长度（建议留10%~20%余量）



调光小技巧：
1.在SLM前方放一个可调光阑，先缩到最小，调节反射镜让光斑通过光阑中心
2.逐步扩大光阑，同时观察反射光斑，确保光斑处于SLM窗口正中心
3.用红外观察卡或功率计扫描窗口四角，确认光斑没有超出有效区域





五、总结

LCOS-SLM作为波前调控的核心工具，已经深度渗透到全息显示、量子光学、精密激光加工、自适应光学等前沿领域，真正让“光的编程”从科幻走进现实。

最后记住三个“要”：
要对准——光束垂直入射正中心，光斑不超有效区域，这条没过关后面全白费。
要匹配——偏振方向、光斑尺寸、光强阈值需与SLM规格匹配。
要通风——尤其是高功率应用，做好散热以防相位漂移。
