LBTEK 不锈钢平台调整架相比标准调整架具有长期对准稳定性优势。平台表面有9个阵列分布的M4螺纹孔和一个M4沉头通孔，用于安装光机械元件。两个M6×0.25调节丝杆带锁紧螺母，实现±4 °俯仰和倾斜调节，0.44°/转调节精度。调整架附带3个M4沉头孔并且可以按照适合左手、右手操作或面朝上的方向安装到接杆上。附带定位销孔用于精确对准。
|
材质
316L不锈钢
|
表面处理
喷砂+钝化
|
| LBTEK 不锈钢平台调整架组装应用图 |
① 不锈钢可调压臂MT-CA×1 | ② 偏振分束立方PBS641×1 | ③ 不锈钢平台调整架MT-APM×1 |
| ④ Ø25 mm接杆OP1B-50B4×1 | ⑤ 叉块PHC-10S×1 |
|
产品名称 |
产品型号 |
安装台尺寸 |
最大夹持高度 |
适用光学元件 |
可调俯仰/偏摆角度范围 |
调节精度 |
适用场景 |
|
二维可调式棱镜安装架，带压臂 |
45 mm×26 mm |
26 mm |
棱镜，立方体 |
±4° |
0.4°/转 |
带有2个精密调节器，具有左手系、右手系两个版本可选，适用于需要进行光束指向校正的多种光路 |
|
|
45 mm×26 mm |
26 mm |
棱镜，立方体 |
±4° |
0.4°/转 |
|||
|
54.5 mm×70 mm |
60 mm |
棱镜，立方体 |
±3° |
0.23°/转 |
|||
|
54.5 mm×70 mm |
60 mm |
棱镜，立方体 |
±3° |
0.23°/转 |
|||
|
可调俯仰&旋转安装座 |
Ø50.8 mm |
/ |
棱镜，立方体 |
±3° （仅俯仰可调） |
/ |
可提供360°连续旋转与±3°俯仰双自由度调节，适用于需要同时进行精密旋转角度和俯仰角度调节的光学系统 |
|
|
二维可调式安装平台，带压臂 |
49 mm×49 mm |
26 mm |
棱镜，立方体 |
±4° |
0.4°/转 |
二维可调安装平台配合可调式柱透镜安装架（AMP-1R，AMP-1L）或者可调镜架可实现夹持的光学元件俯仰、偏摆、翻滚调节，适用于需多维调节的场景 |
|
|
平台调整架，三个调节器 |
49 mm×49 mm |
26 mm |
棱镜，立方体 |
±4° |
0.4°/转 |
||
|
立方体分束镜固定架 |
/ |
/ |
边长12.7 mm立方体 |
±4° （AMM-05B可调角度范围） |
0.72°/转 （AMM-05B调节精度） |
采用高精度的方孔/槽设计配合整体高刚度结构提供卓越的抗振稳定性，通光设计保障光路无遮挡，并可通过标准接口兼容多类俯仰偏摆可调的反射镜架，适用于对通光性、扩展性要求高的应用场景 |
|
|
/ |
/ |
边长25.4 mm立方体 |
±4° （AMM-1B可调角度范围） |
0.4°/转 （AMM-1B调节精度） |
|||
|
/ |
/ |
边长50.8 mm立方体 |
±3° （AMM-2B可调角度范围） |
0.23°/转 （AMM-2B调节精度） |
|||
|
MT 系列立方体分束镜固定架 |
/ |
/ |
边长10.0 mm立方体 |
±5° （MT-AM05可调角度范围） |
0.65°/转 （MT-AM05调节精度） |
采用316L不锈钢材料制作以更好的状态抵抗环境振动，通光设计保障光路无遮挡，并可通过标准接口兼容多类俯仰偏摆可调的高稳反射镜架，适用于对通光性、扩展性、稳定性要求高的应用场景 |
|
|
/ |
/ |
边长12.7 mm立方体 |
±4° （MT-AM1S5可调角度范围） |
0.4°/转 （MT-AM1S5调节精度） |
|||
|
/ |
/ |
边长20.0 mm立方体 |
±4° （MT-AM1S5可调角度范围） |
0.4°/转 （MT-AM1S5调节精度） |
|||
|
/ |
/ |
边长25.4 mm立方体 |
±4° （MT-AM1S5可调角度范围） |
0.4°/转 （MT-AM1S5调节精度） |
|||
|
三维可调式棱镜安装架 |
/ |
60 mm |
棱镜，立方体 |
±3° |
0.25°/转 |
杠杆锁紧机构与挠性不锈钢压臂协同作用，根据具体需求进行左手系、右手系自由切换, 适用于需要高稳定性夹持和三维精密调节（俯仰、偏摆及Z轴位移）的光路系统 |
|
|
固定式小型平台安装座 |
/ |
/ |
边长5 mm立方体&棱镜 |
/ |
/ |
结构紧凑，剖面设计，夹持牢固，适用于需要快速、稳定安装固定尺寸分束立方或直角棱镜的光路系统 |
|
|
/ |
/ |
边长10 mm立方体&棱镜 |
/ |
/ |
|||
|
/ |
/ |
边长12.7 mm/12.5 mm立方体&棱镜 |
/ |
/ |
|||
|
/ |
/ |
边长20 mm立方体&棱镜 |
/ |
/ |
|||
|
/ |
/ |
边长25.4 mm/25 mm立方体&棱镜 |
/ |
/ |
|||
|
/ |
/ |
边长50.8 mm/50 mm立方体&棱镜 |
/ |
/ |
|||
|
不锈钢平台调整架 |
46 mm×46 mm |
/ |
棱镜，立方体 |
±4° |
0.44°/转 |
采用经热处理的316L不锈钢材质，热膨胀系数小，在温度变化下可维持基准稳定性，支持左右手系及面朝上安装接杆，适用于高长期稳定性、精密角度调节和可靠重复对准的光学系统 |

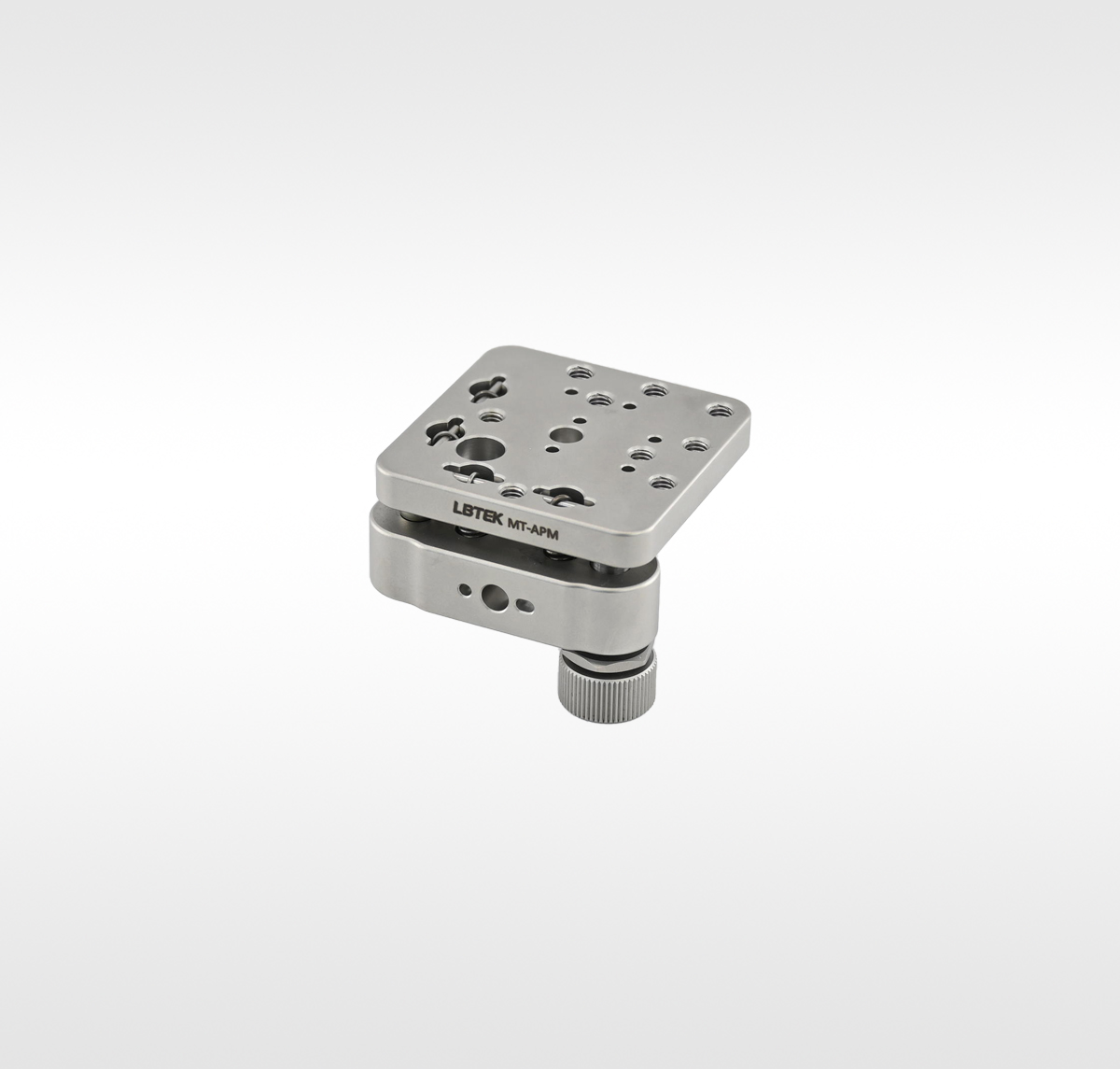

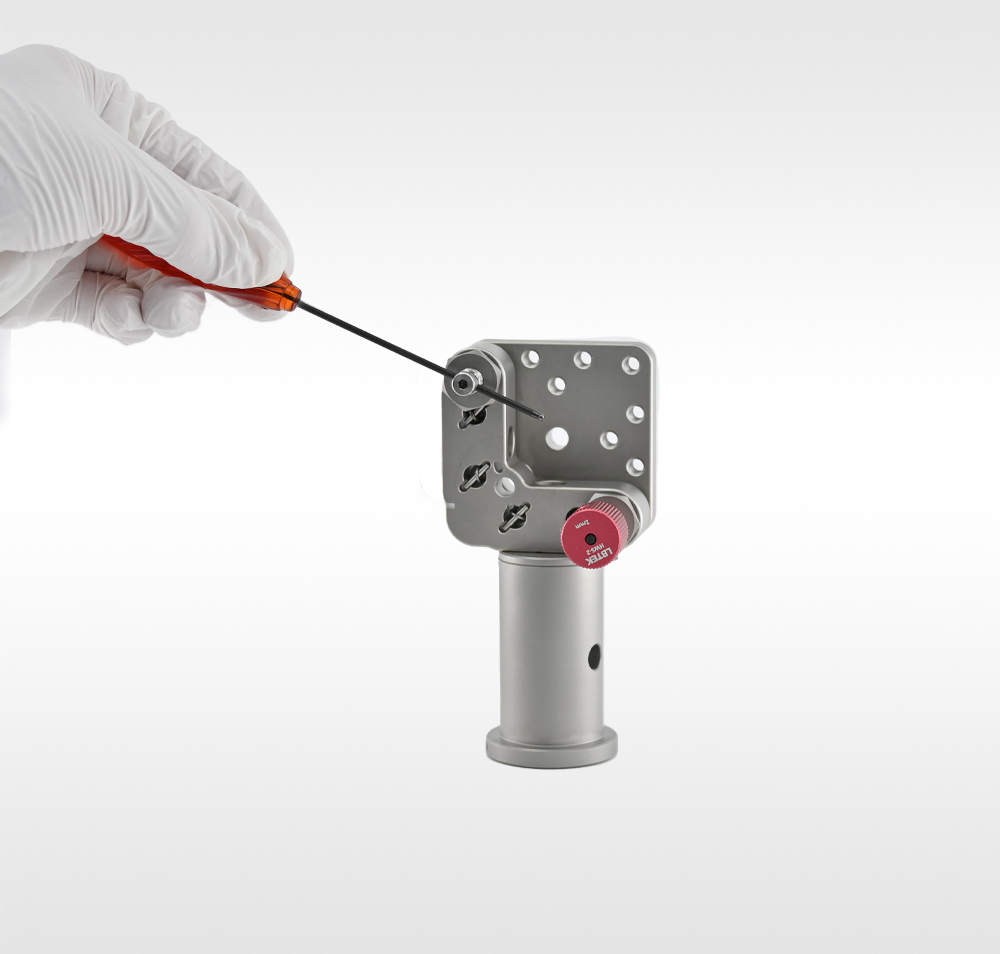

LBTEK 不锈钢平台调整架主体由316L不锈钢制成经过热处理，去应力，热膨胀系数小，具备长期稳定性能。台面平整，可以实现高精度角度调节。平台表面有9个阵列分布的M4螺纹孔，通孔和其旁边的两个螺纹孔各配置了两个定位销孔，可以使用标准的Ø2 mm（m6公差）定位销将安装在螺纹孔內的元件精确对准。M6×0.25调节丝杆带锁紧螺母，实现±4 °俯仰和倾斜调节，0.44°/转调节精度。调整架附带3个M4沉头孔并且可以按照适合左手、右手操作或面朝上的方向安装到接杆，沉头孔旁边带有两个定位销孔，用于在较大光学组件中实现精确对准。调节器上的旋钮可拆卸，拆卸完后可用附送的带旋钮的2.0 mm内六角扳手HWS-2或者普通2.0 mm六角扳手调节，方便安装在狭窄、受限空间中。
| 产品型号 |
可调俯仰/偏摆角度范围
|
调节器规格/ 数量
|
单价 | 对比 | 发货日期 | |||
|---|---|---|---|---|---|---|---|---|
|
|
MT-APM | ±4° | M6 x 0.25 /2个 | ￥1430 | 4周 |
|
加入购物车 |

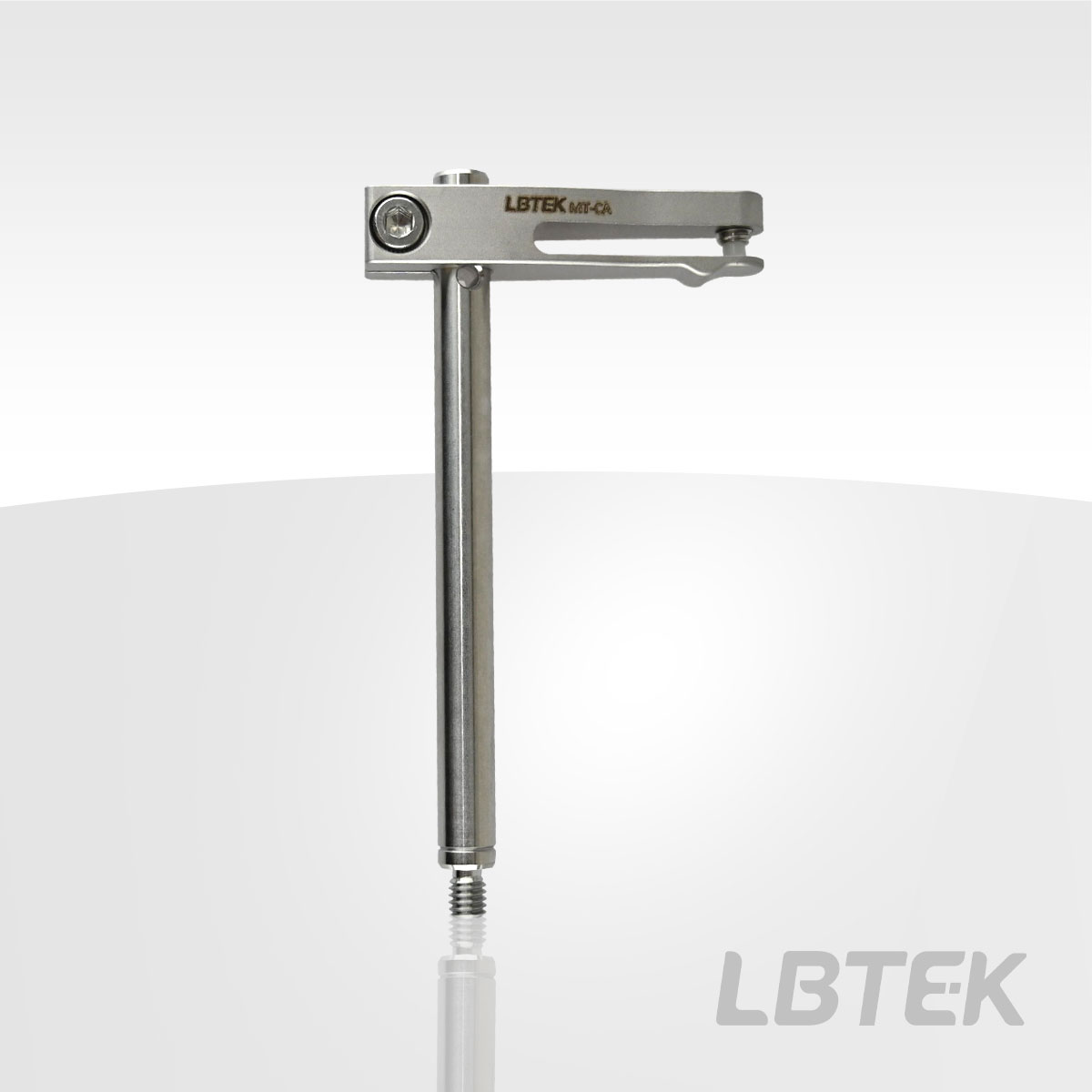

LBTEK 不锈钢压臂具有挠性设计，用于将立方体光学元件压紧至平台上，压臂高度可调，最大夹持高度62 mm。接杆顶部有M4螺纹孔，底部带M4安装螺柱，用于锁紧至平台上。购买附送一个2 mm六角扳手和一个2.5 mm六角扳手。压臂、接杆长度支持定制，如有需求请联系技术支持。
| 产品型号 |
最大夹持高度
|
单价 | 对比 | 发货日期 | |||
|---|---|---|---|---|---|---|---|
|
|
MT-CA | 62 mm | ￥405 | 6周 |
|
加入购物车 |
| 产品型号 | 波长 | 当前波长(nm) | 当前透射率(%) |
|---|
