注：

• 镀膜曲线为镜片同种材质测试片的实测数据，但因不同批次之间存在微小差异，此反射率为典型值供参考；

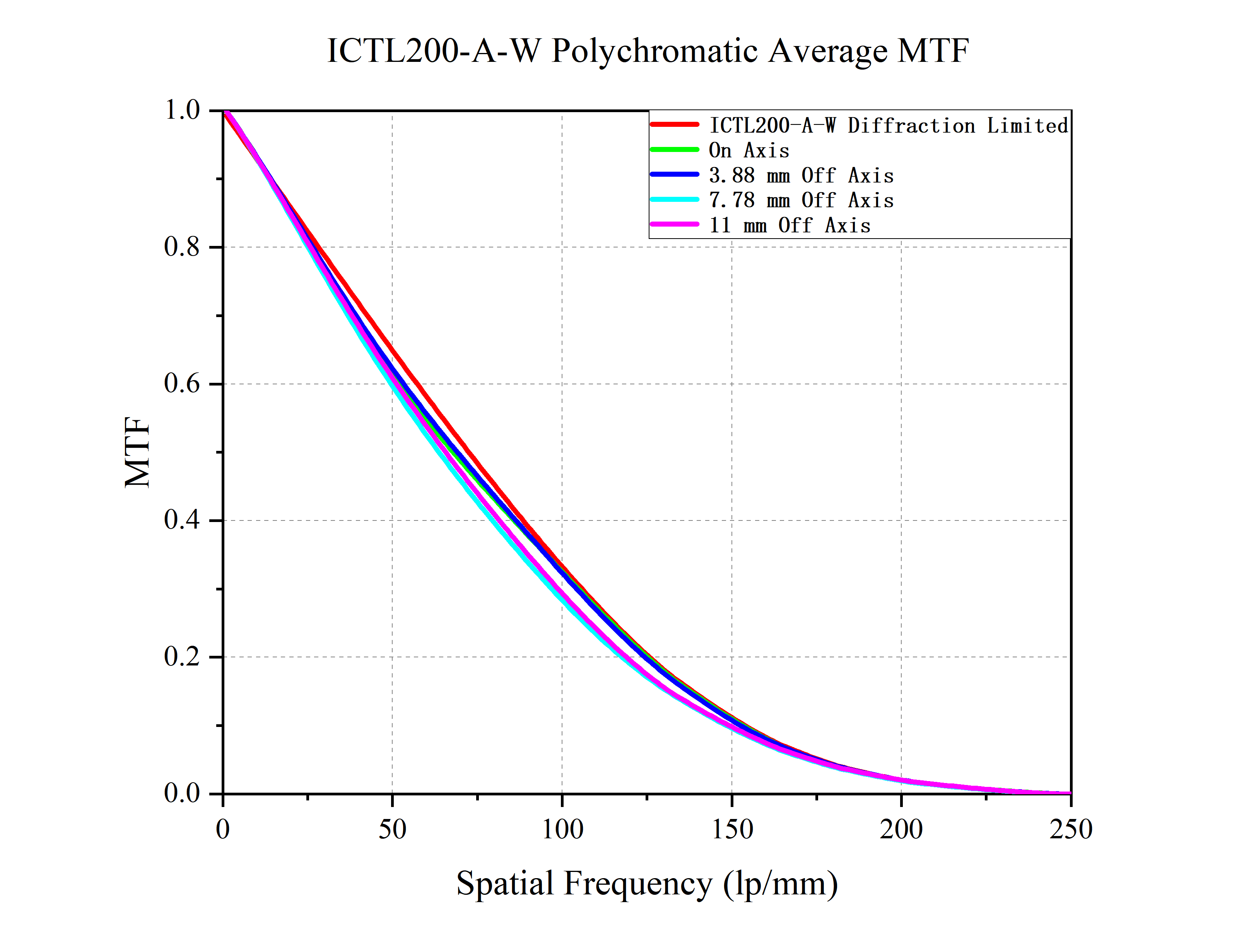

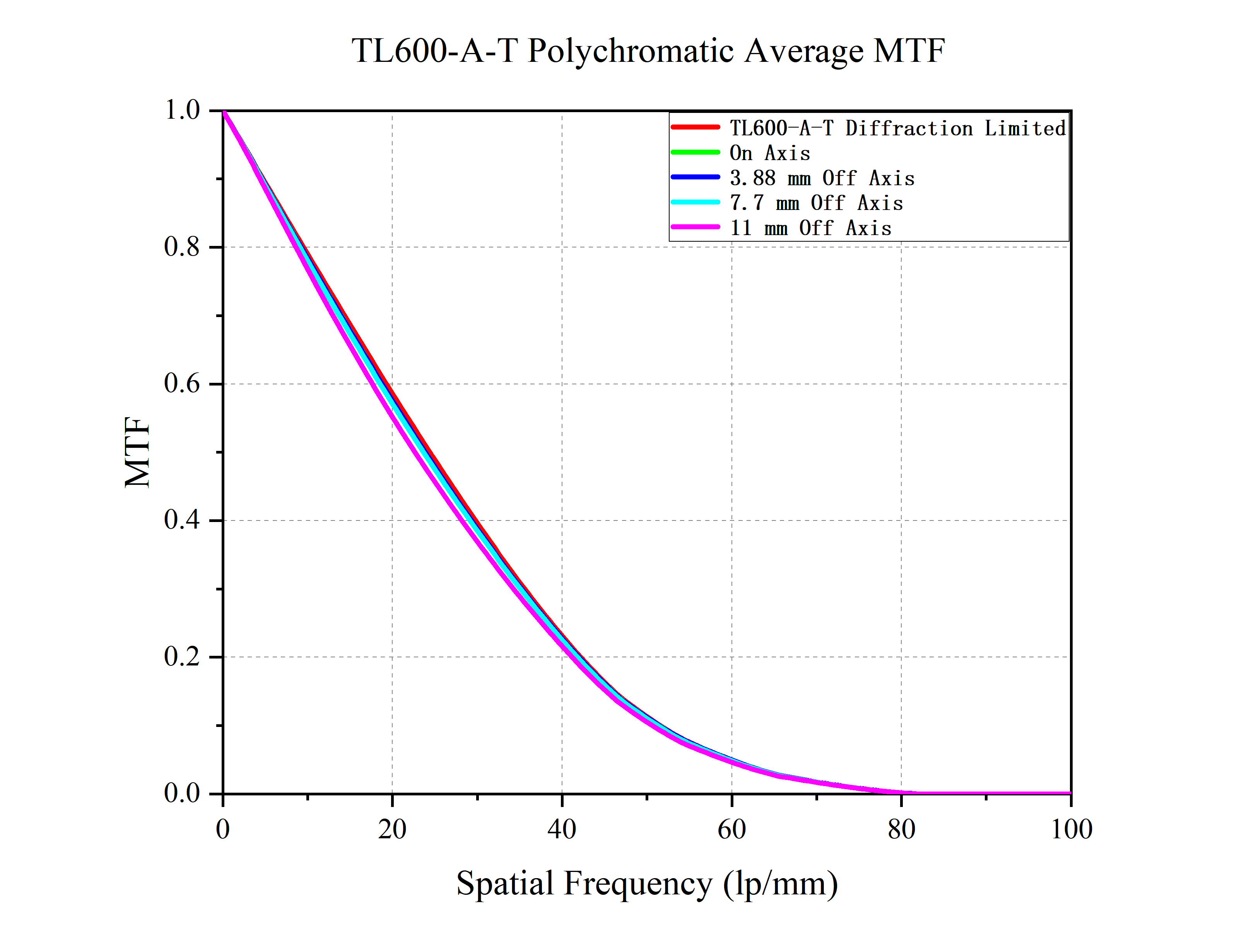

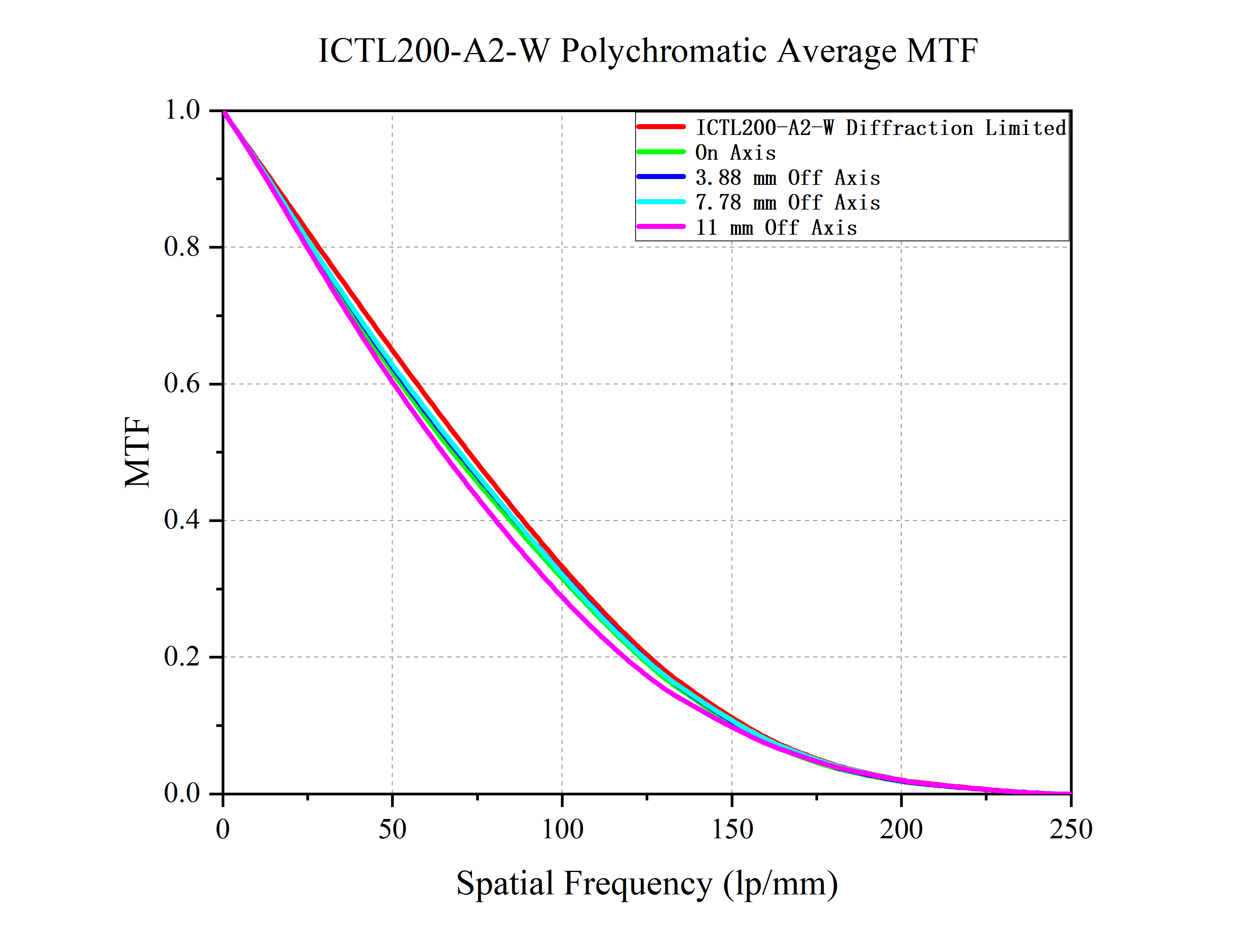

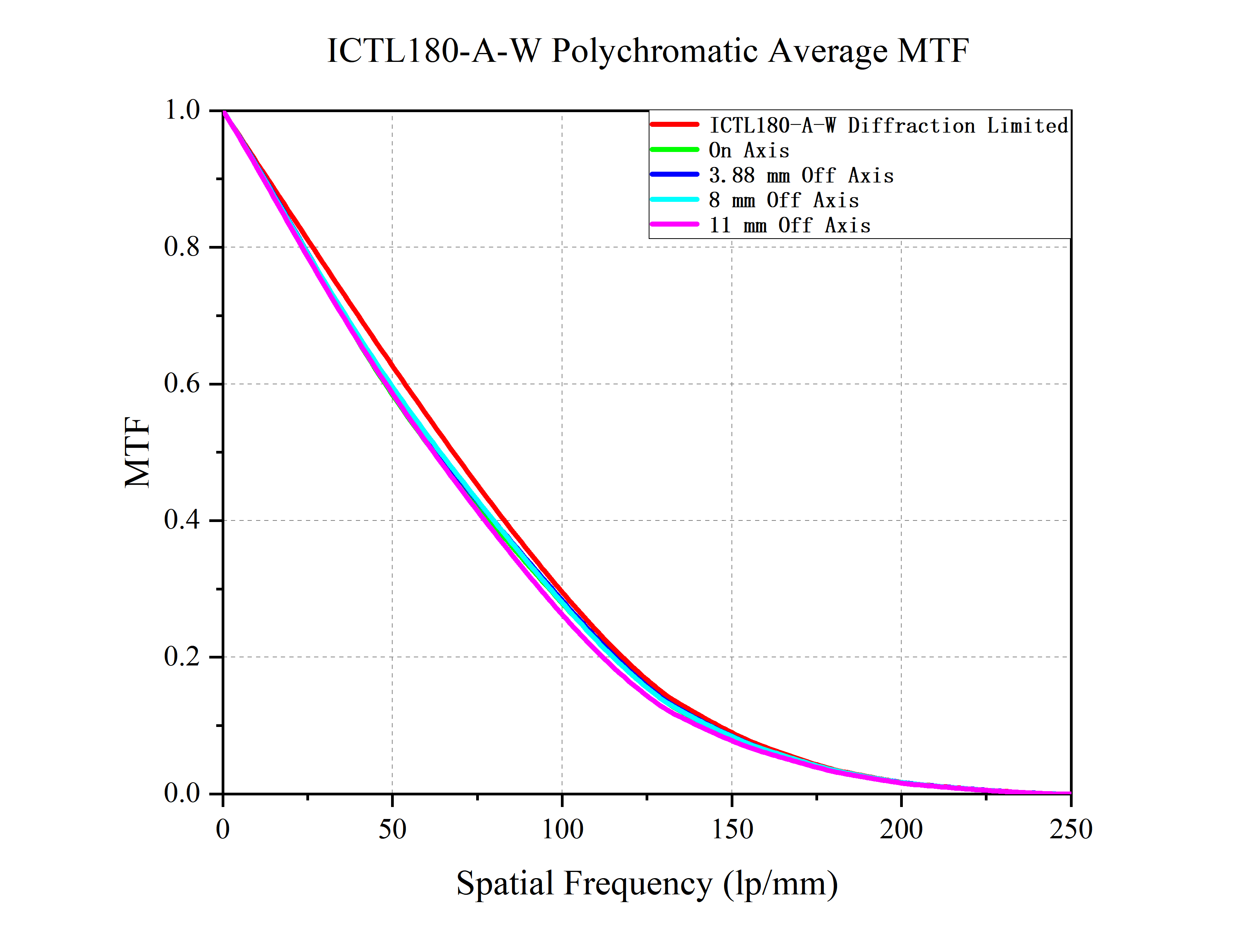

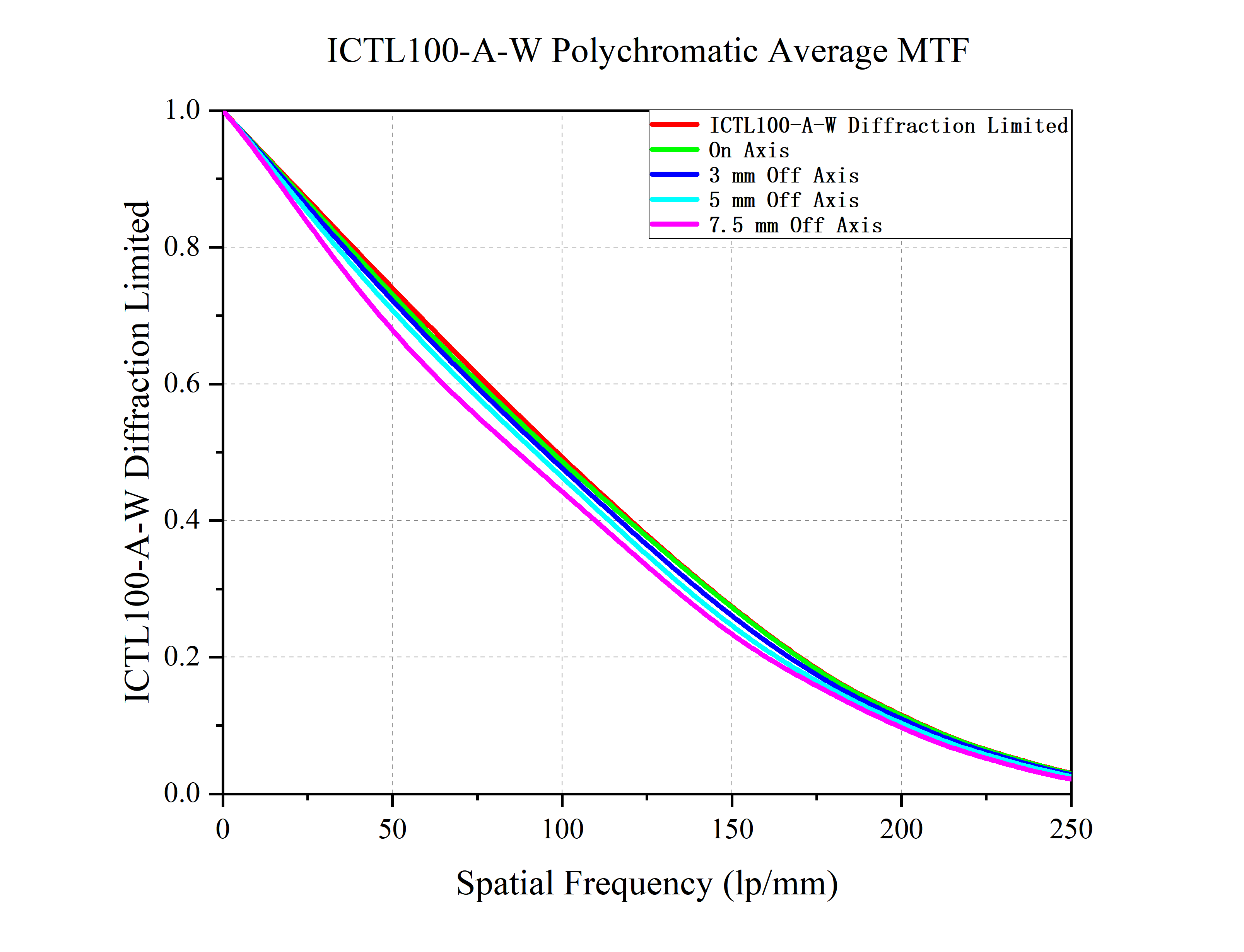

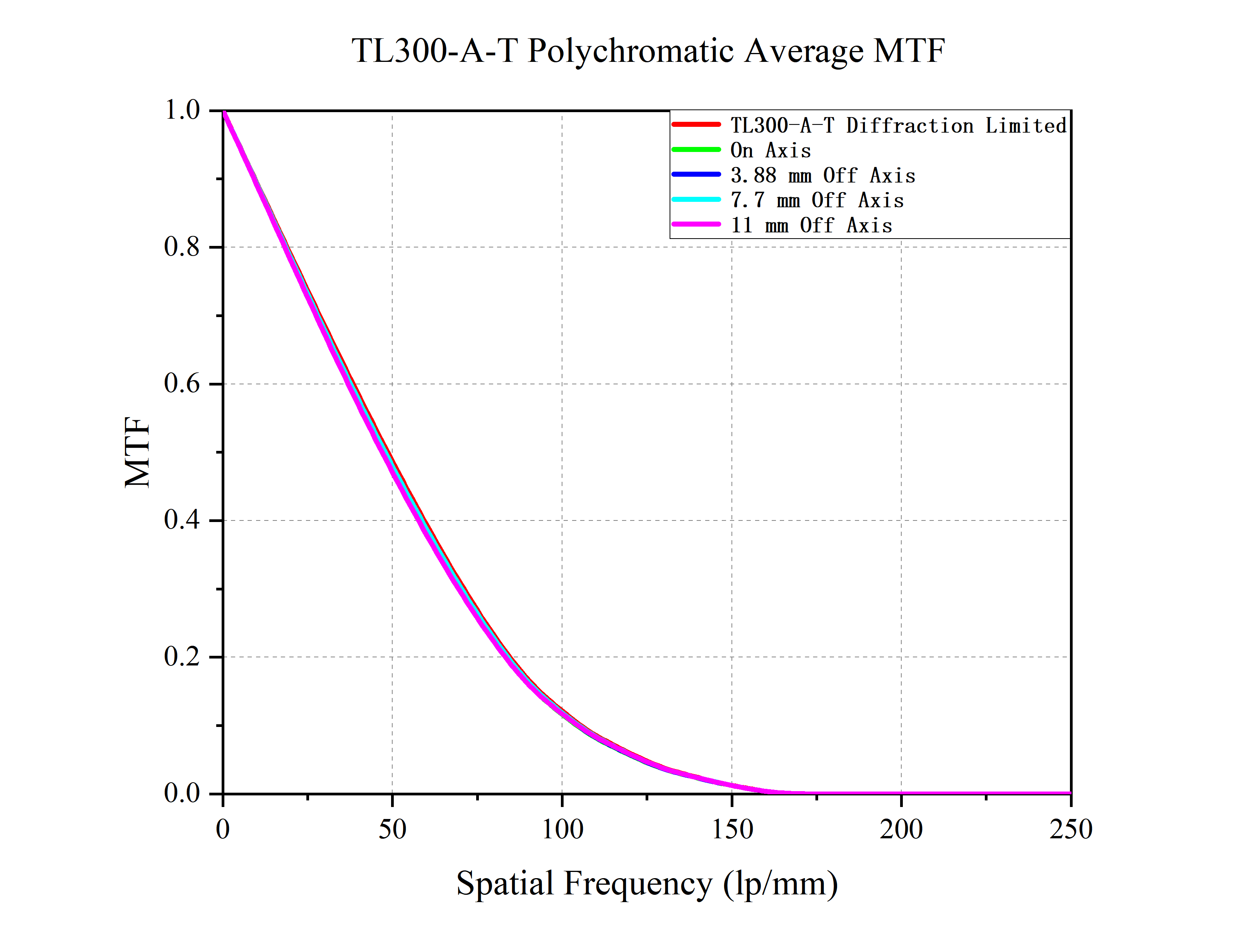

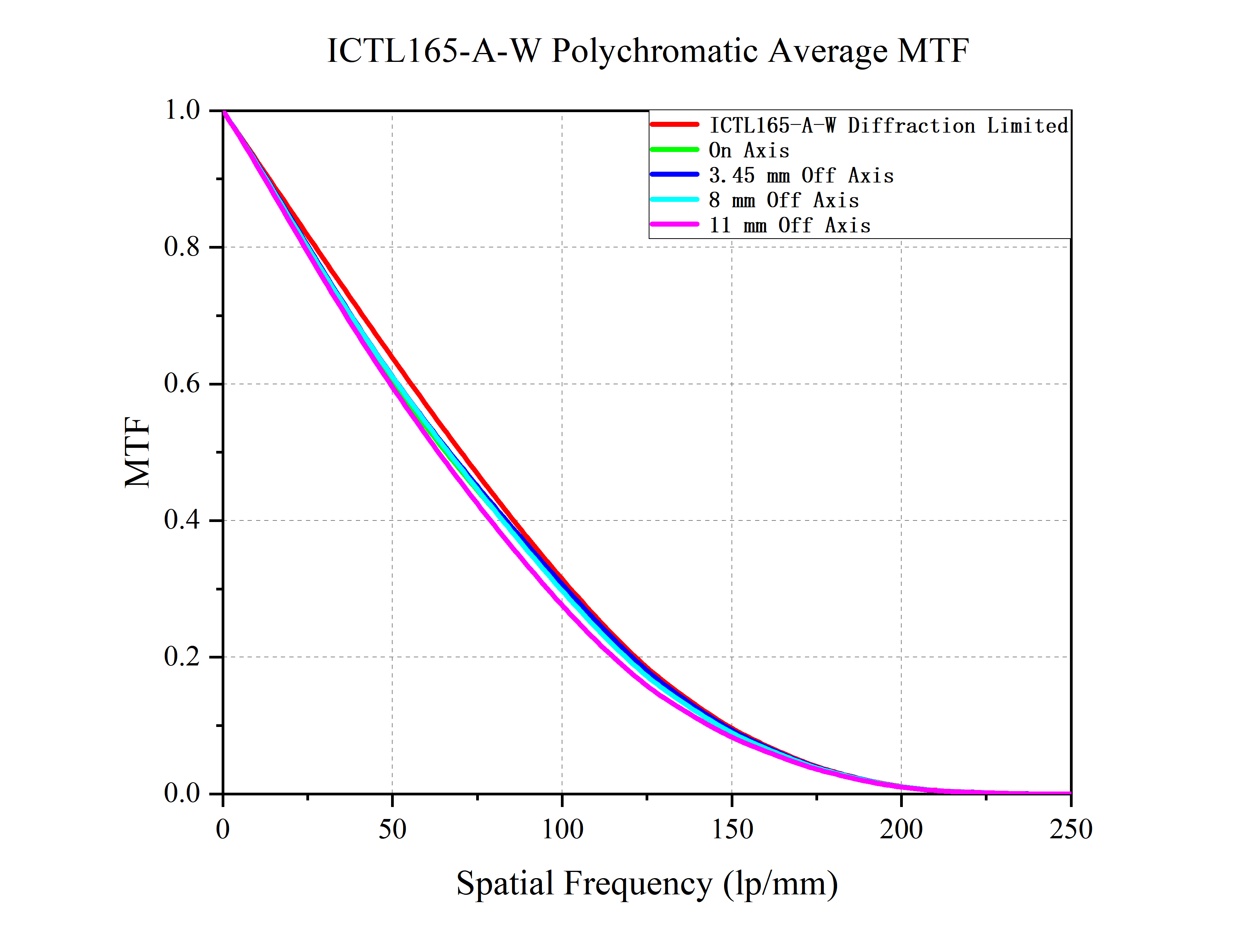

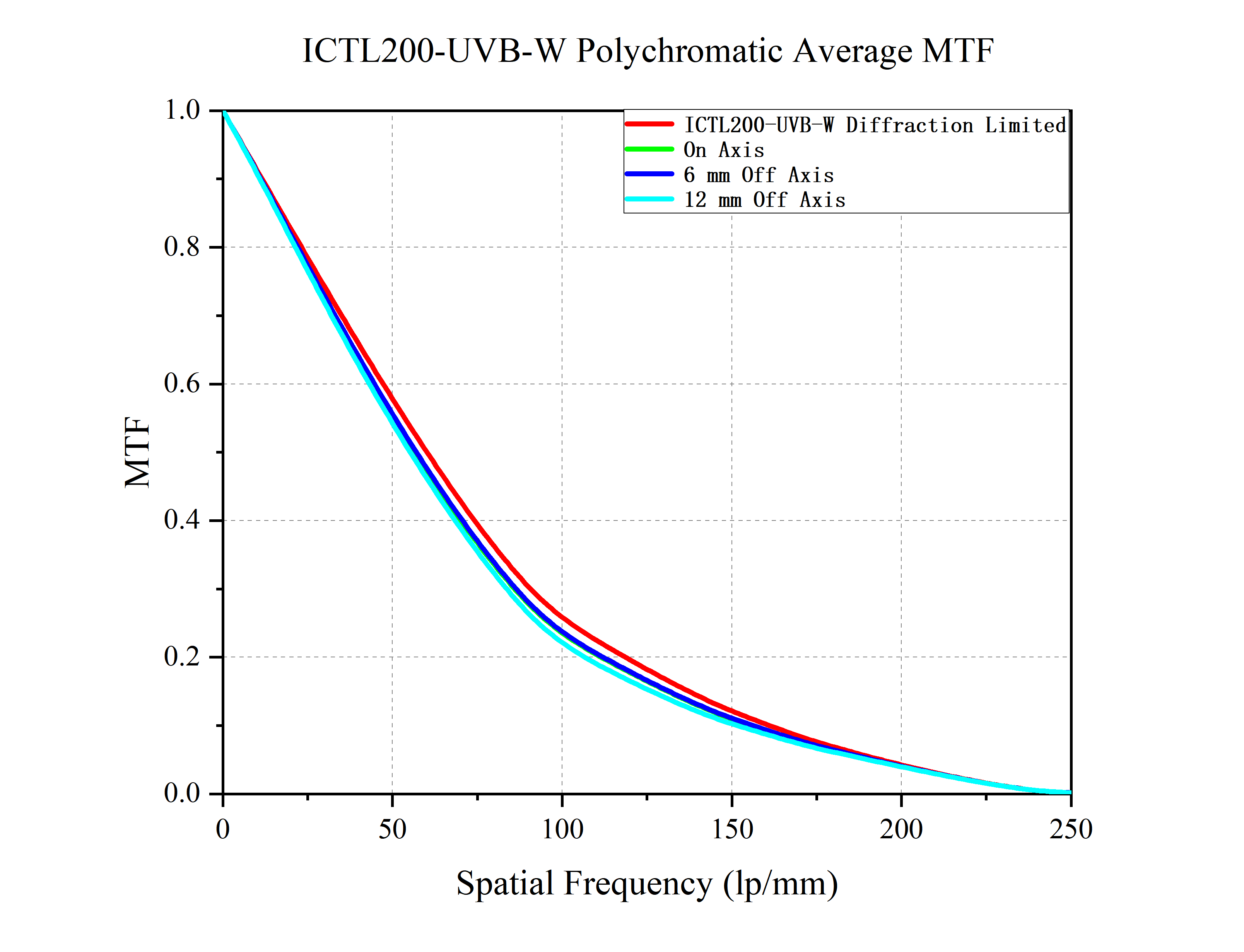

• MTF曲线为工作波段内不同视场对应的数据，此数据为仿真的理论值，可供客户参考；

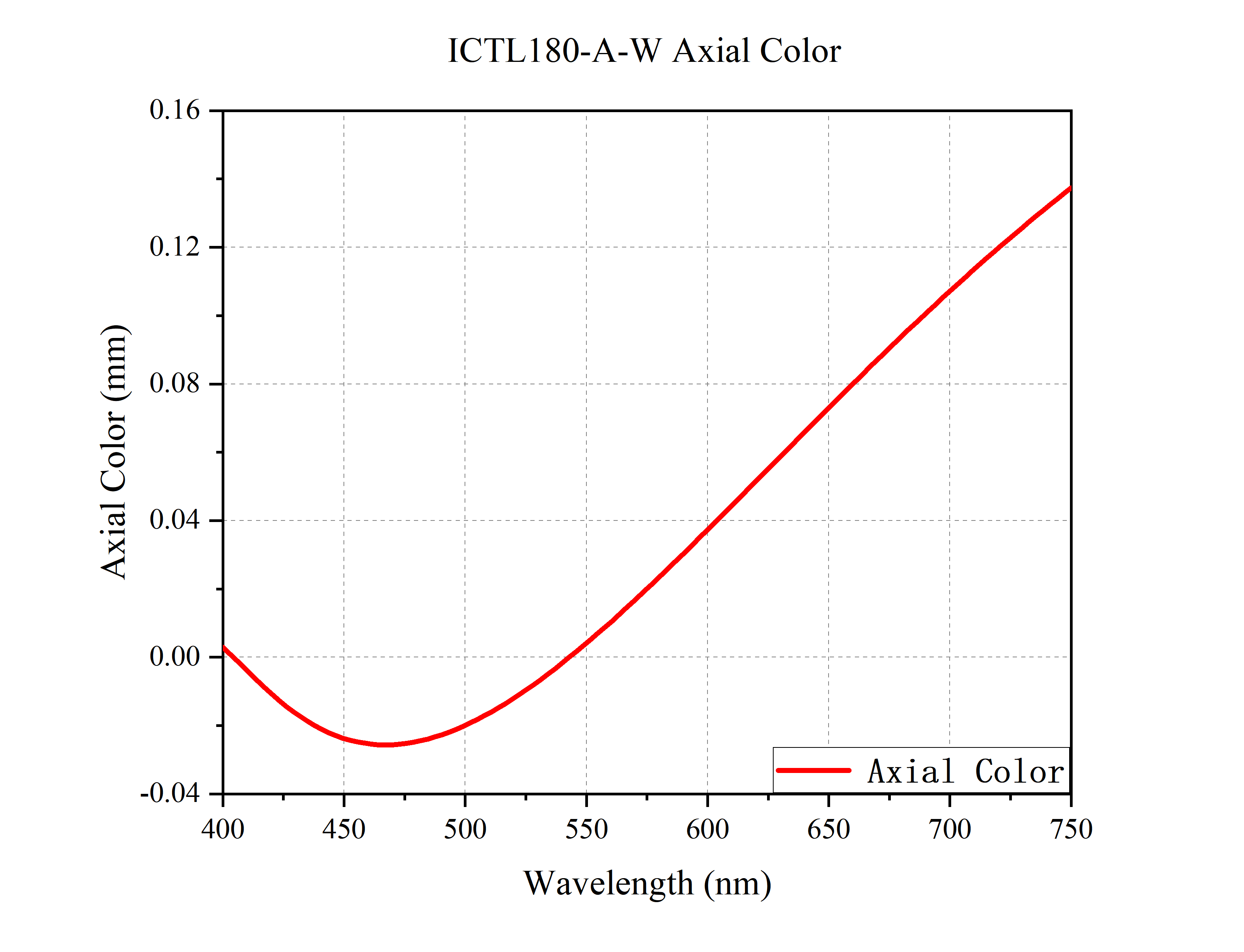

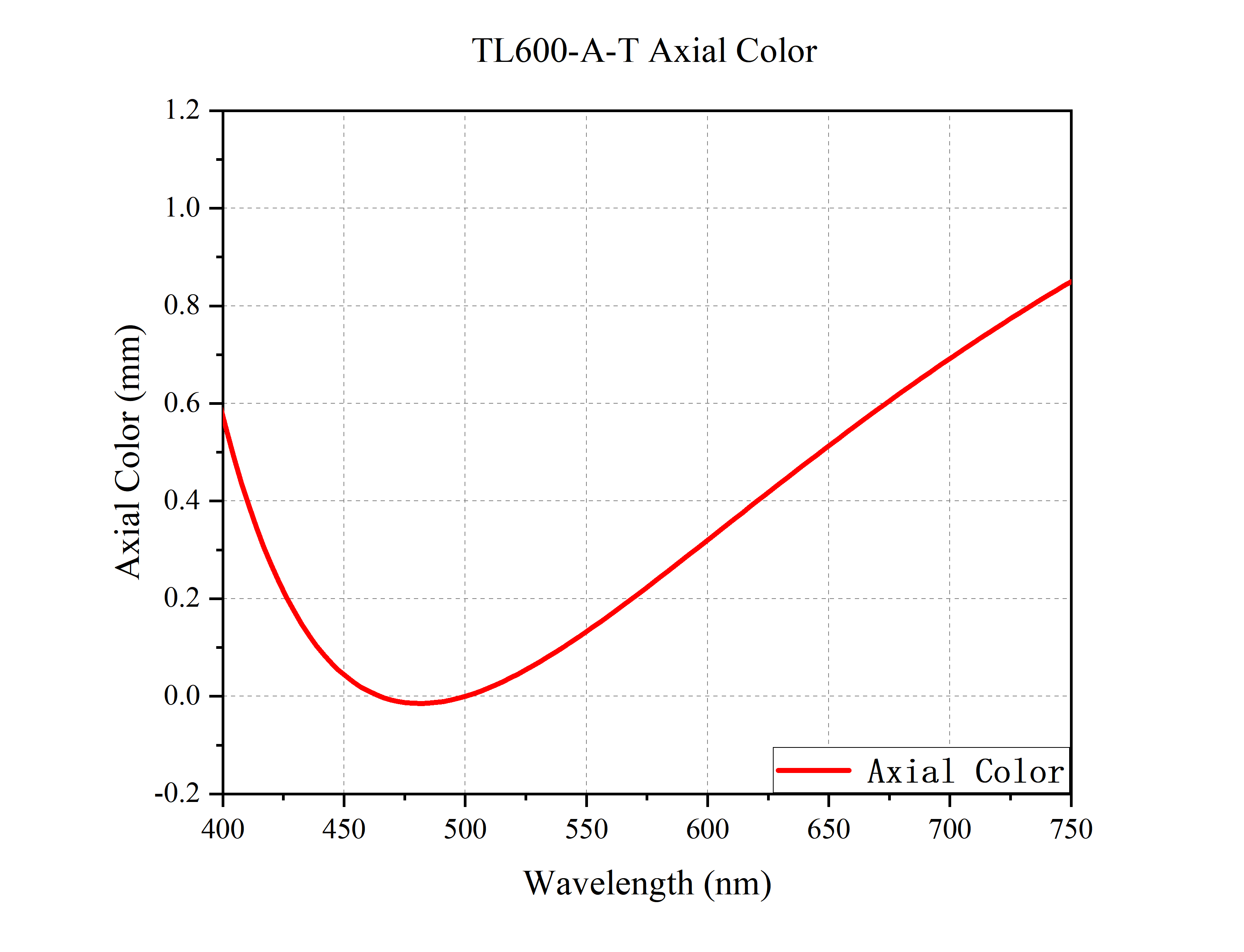

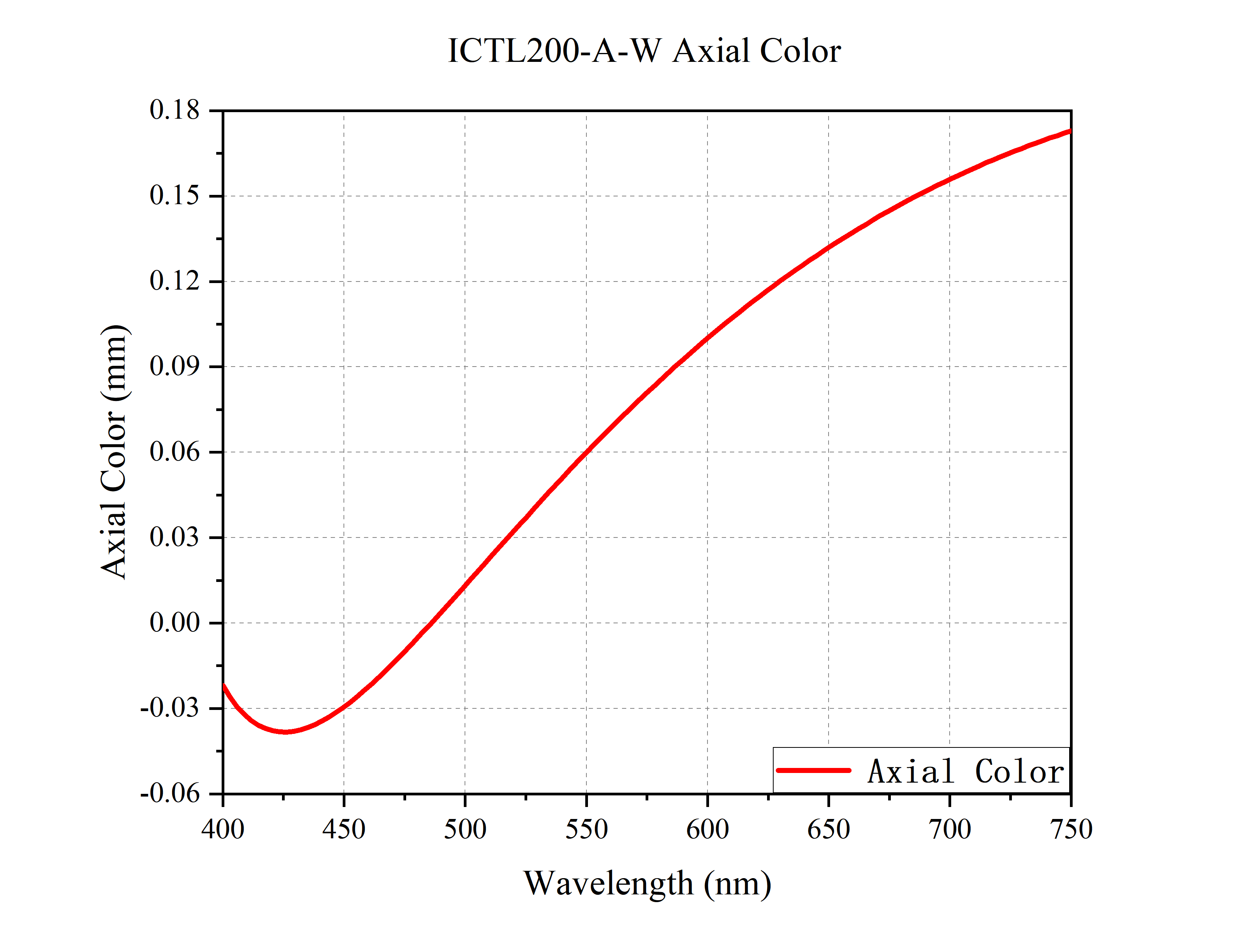

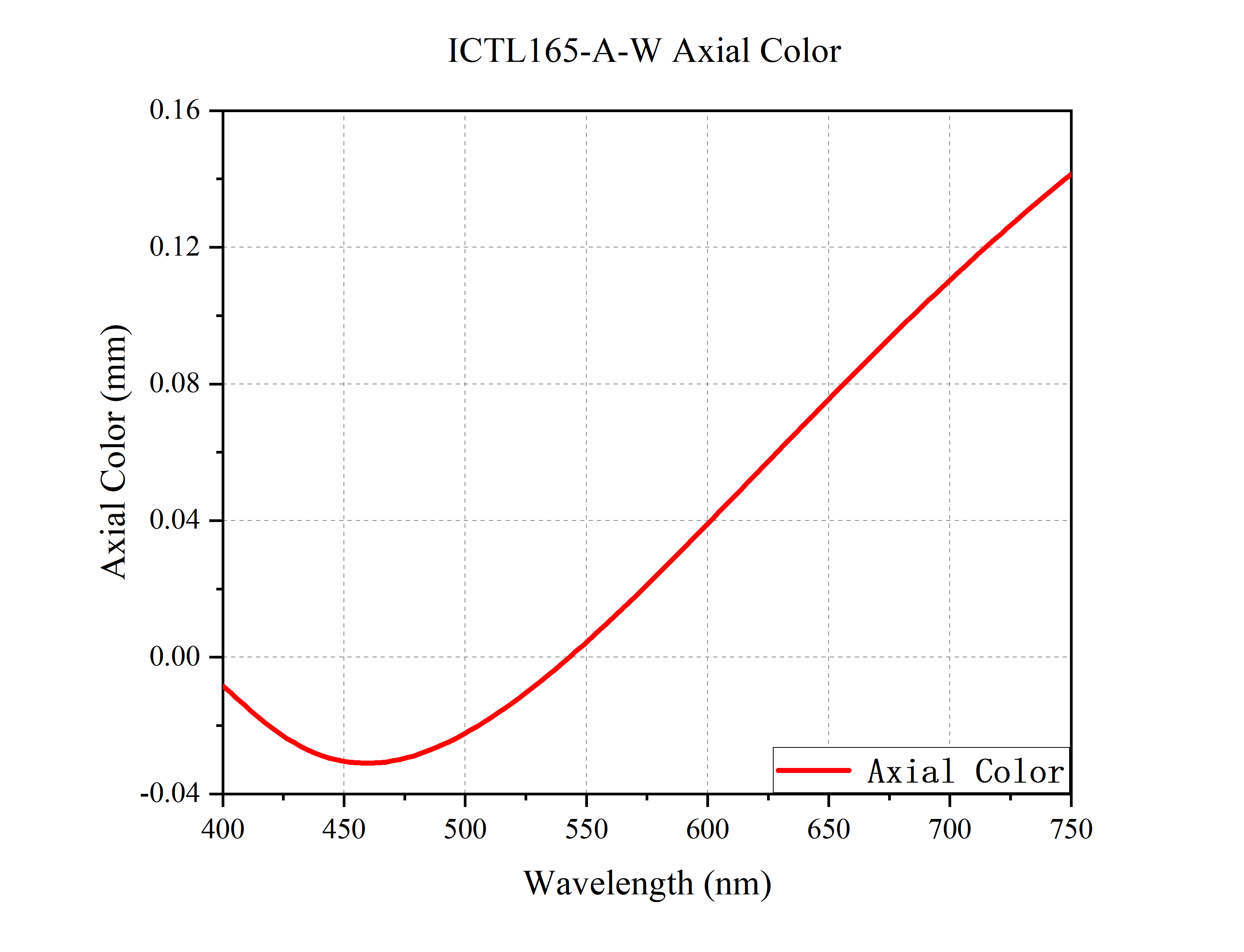

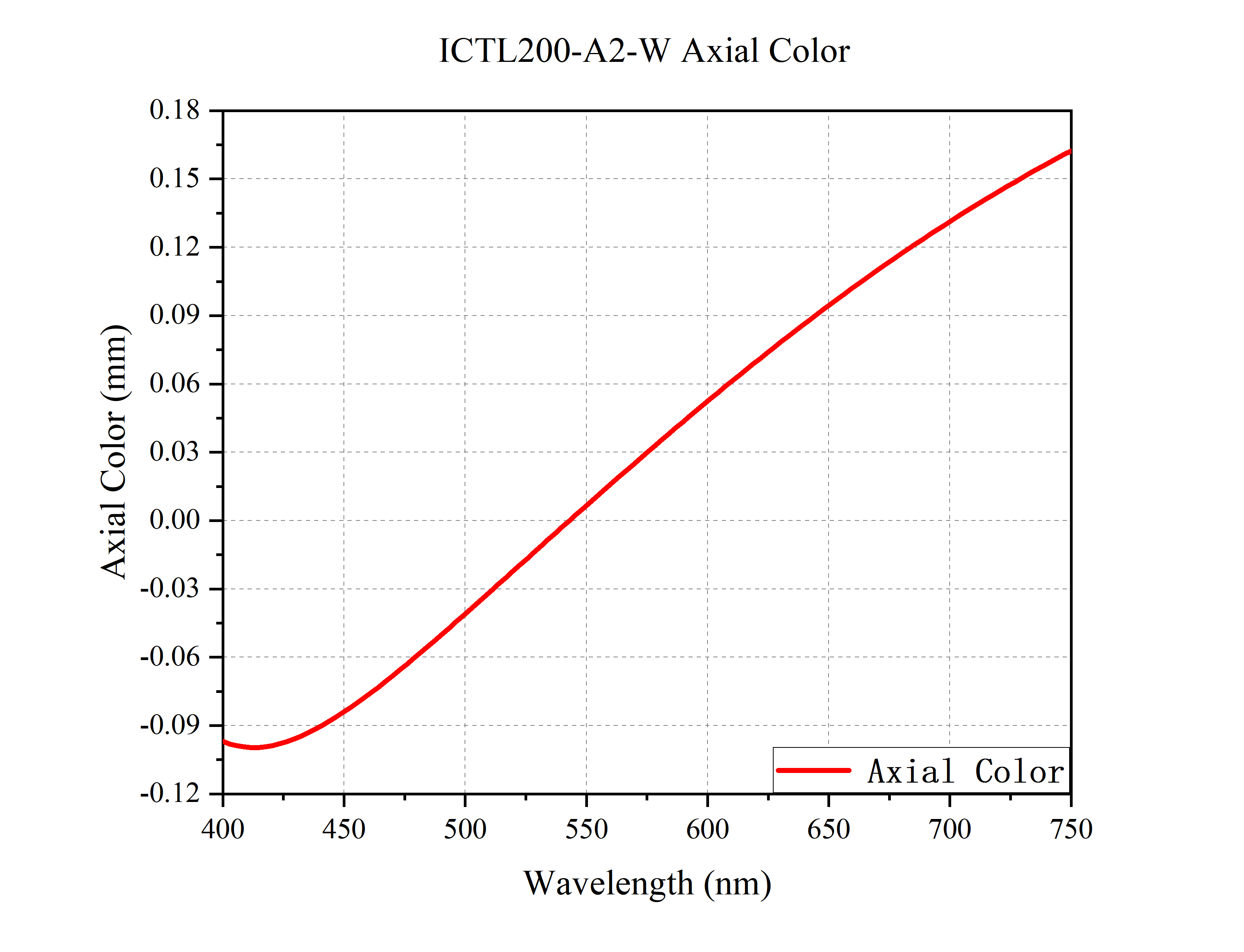

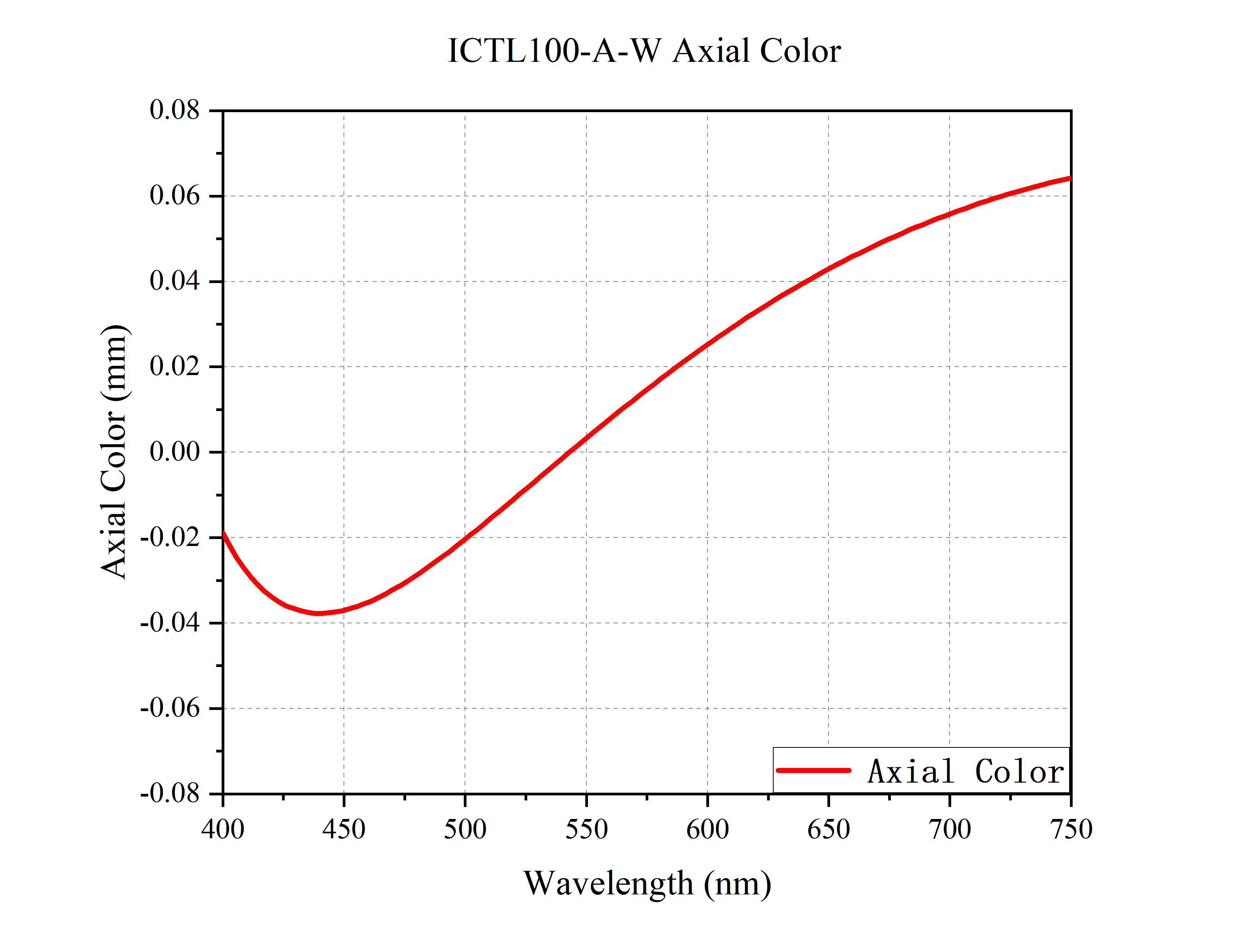

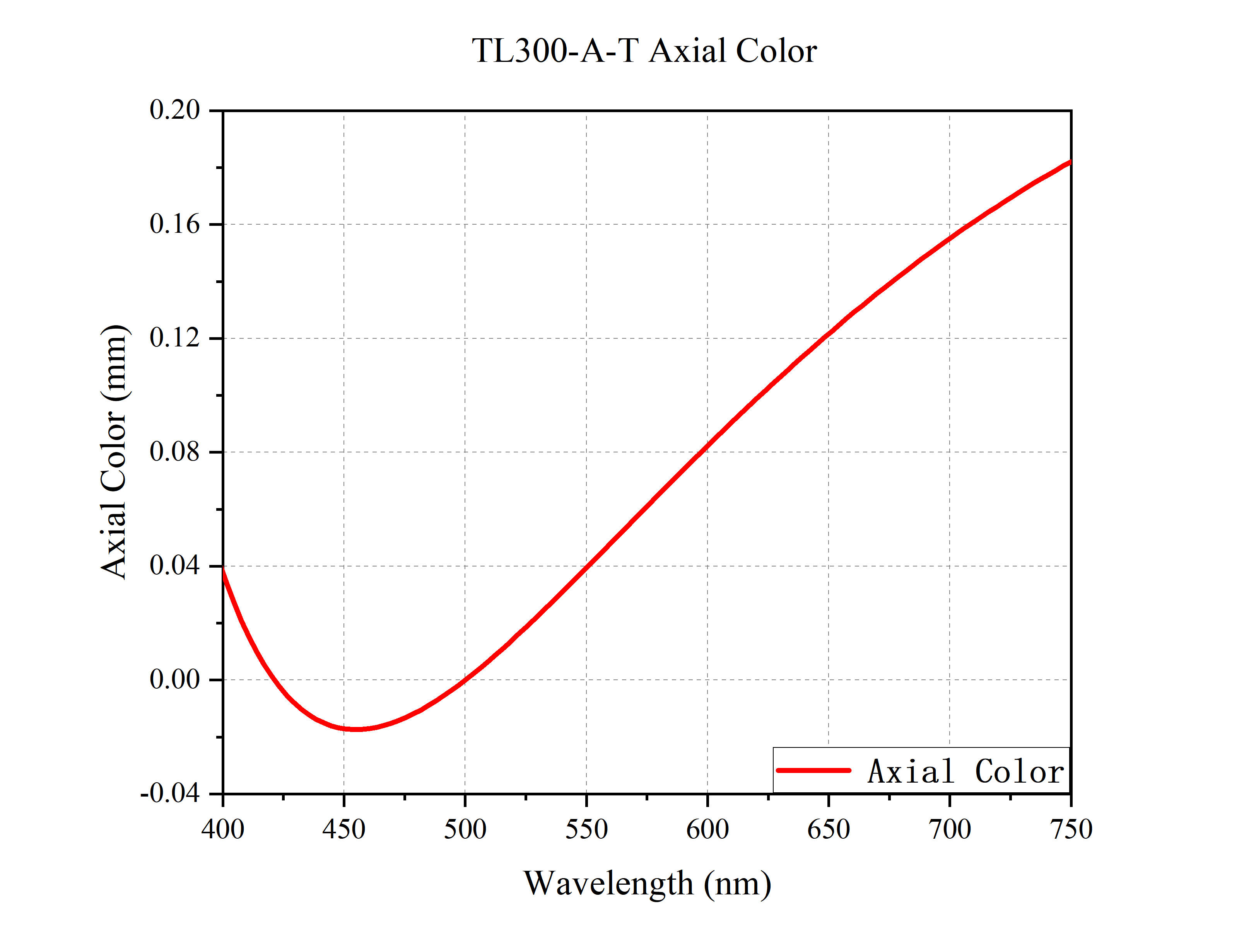

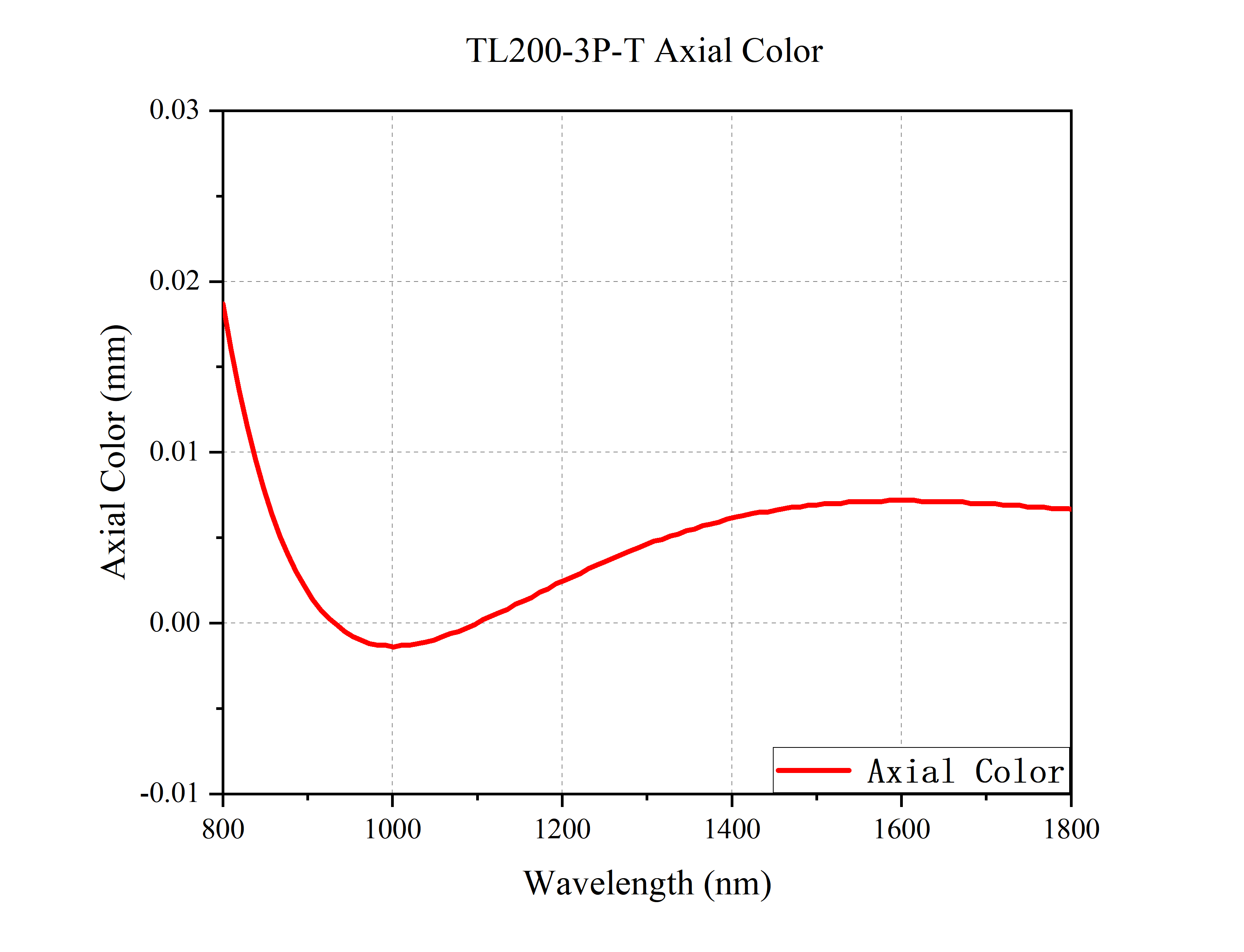

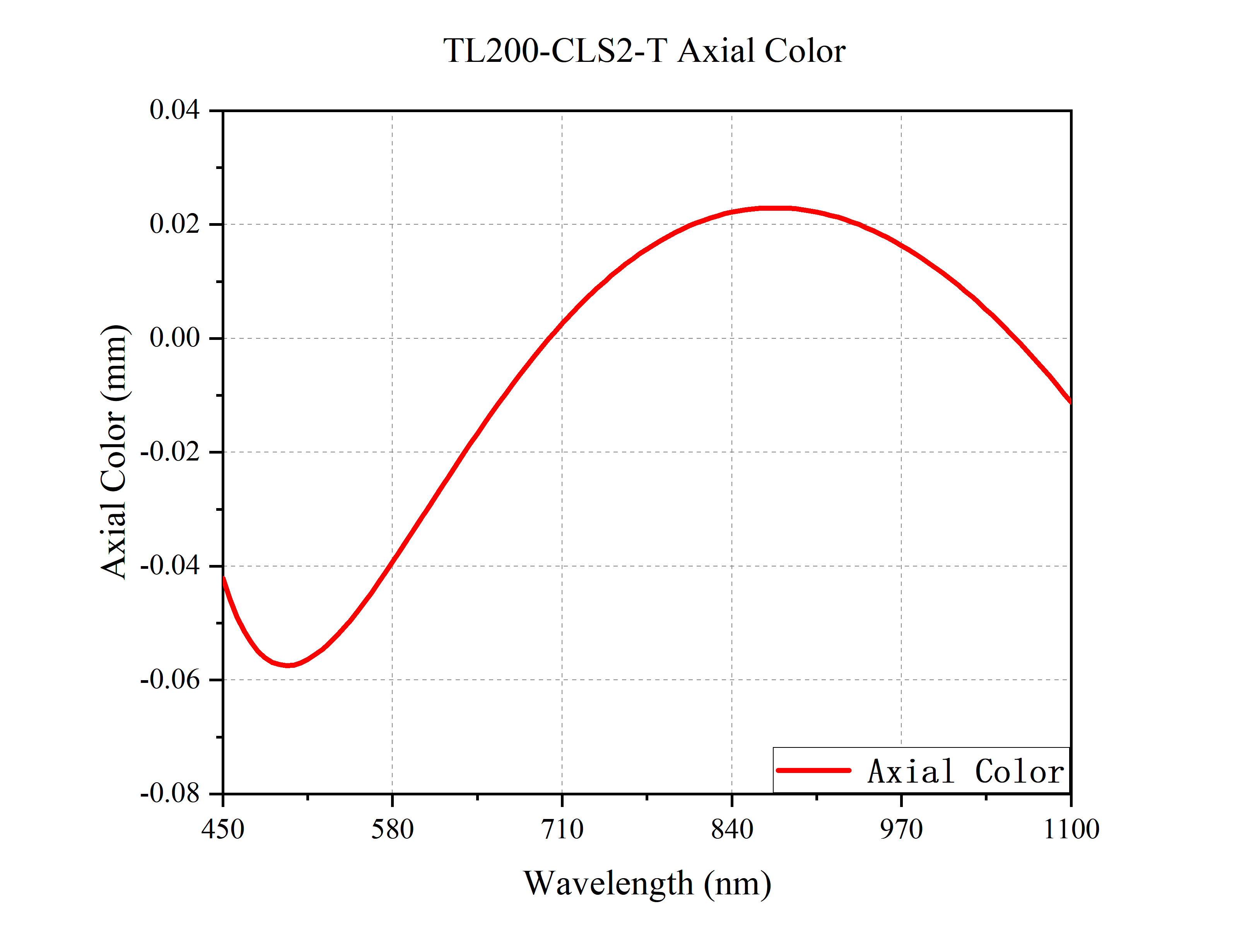

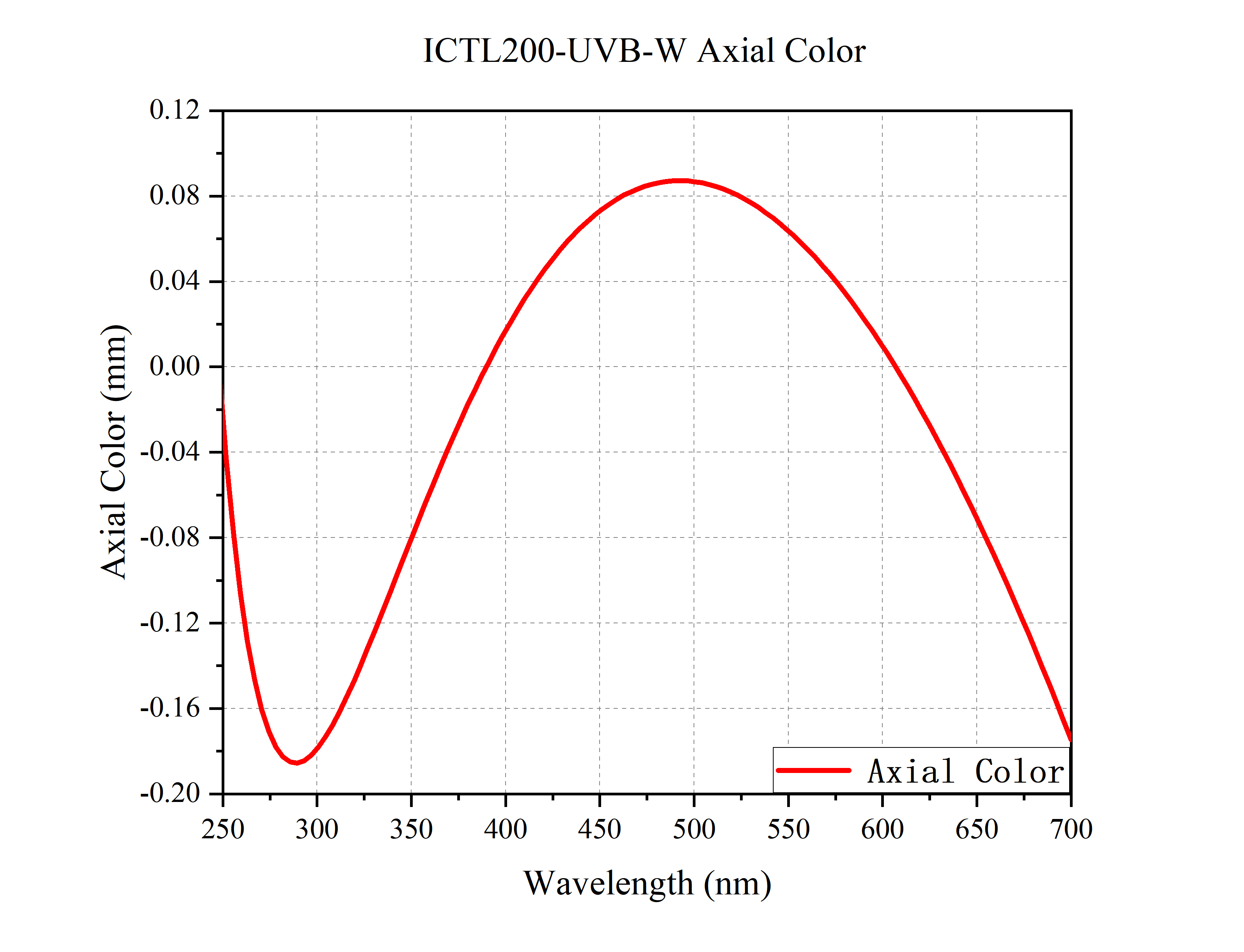

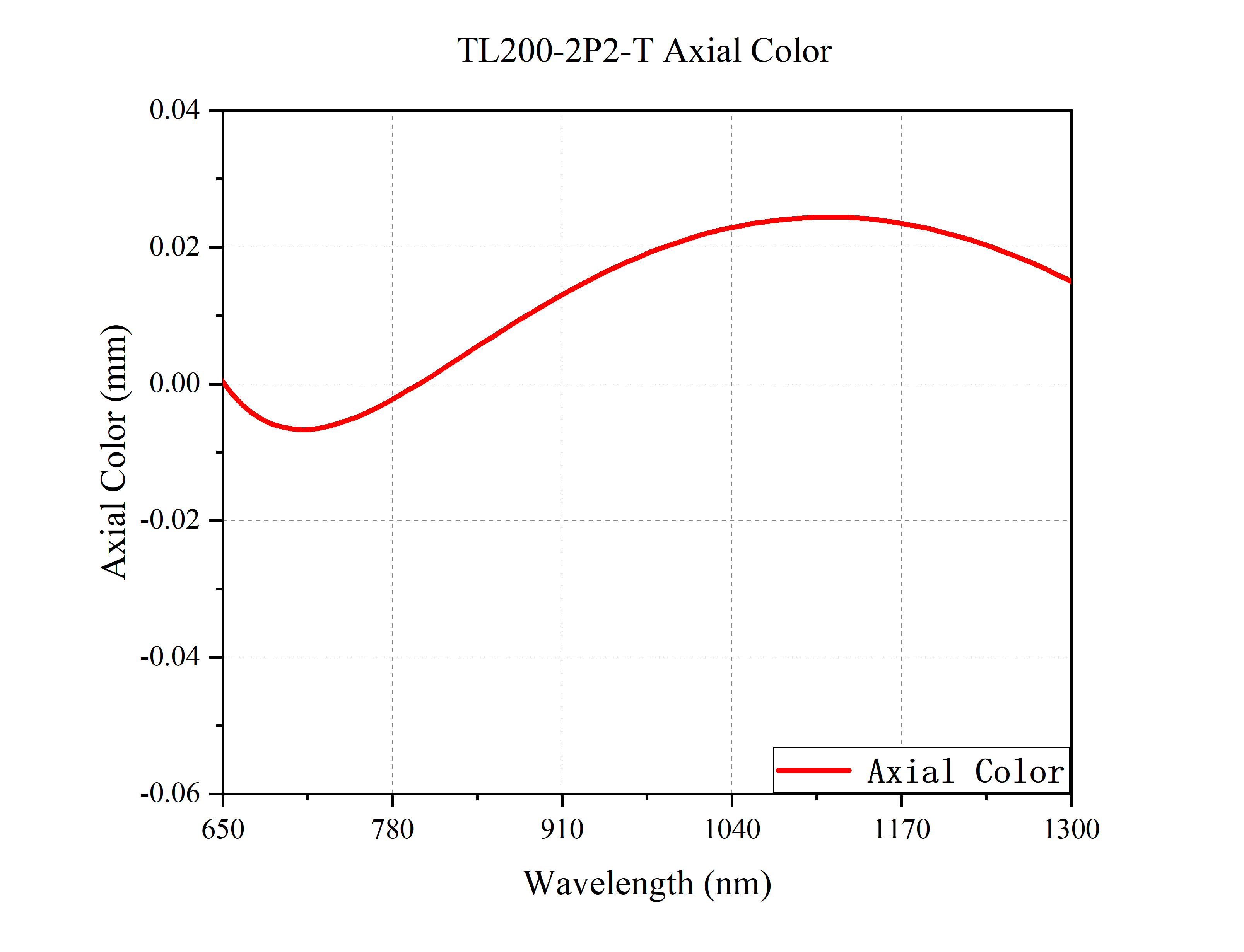

• 色差曲线为工作波段内不同波长对应的偏移值，此数据为仿真的理论值，可供客户参考；

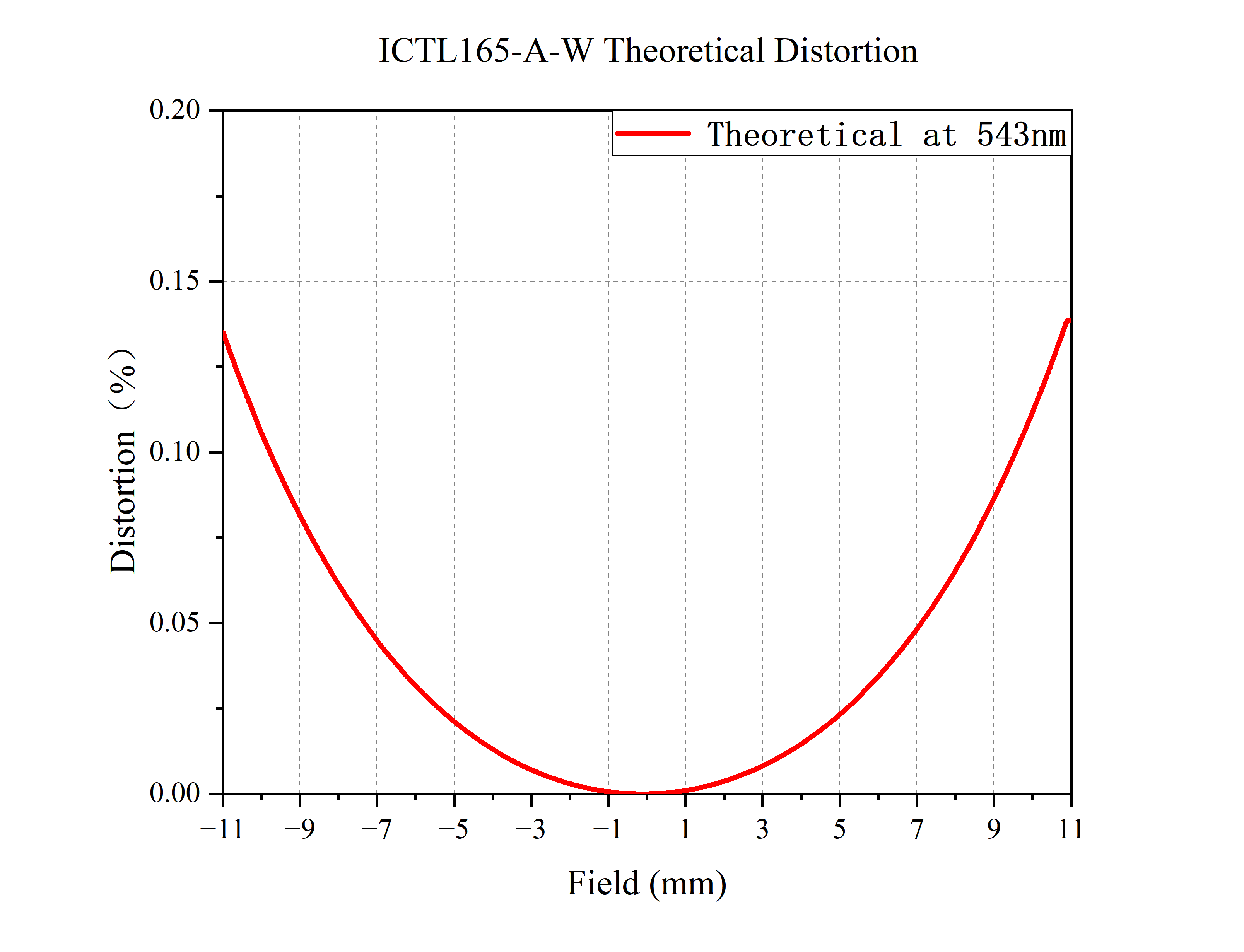

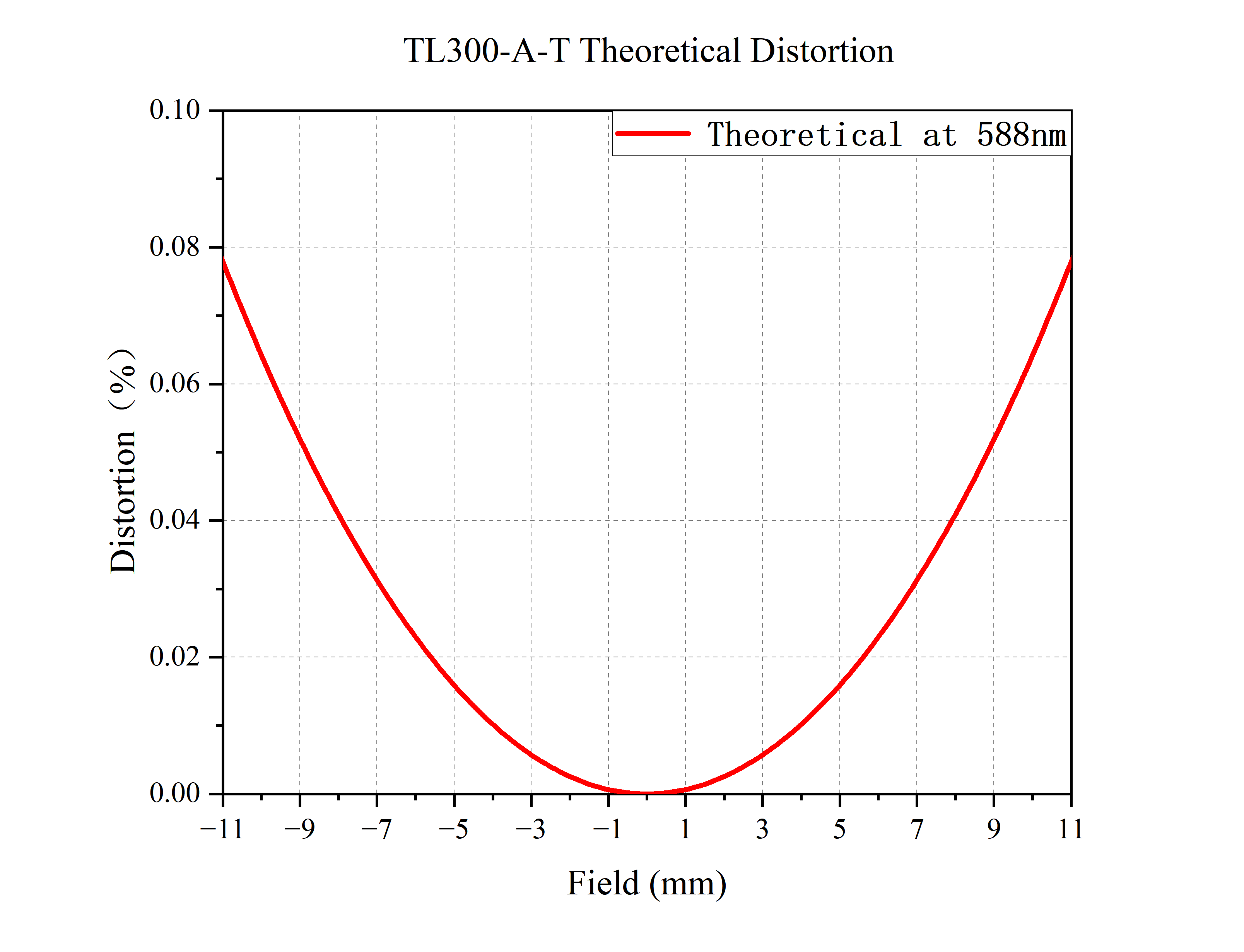

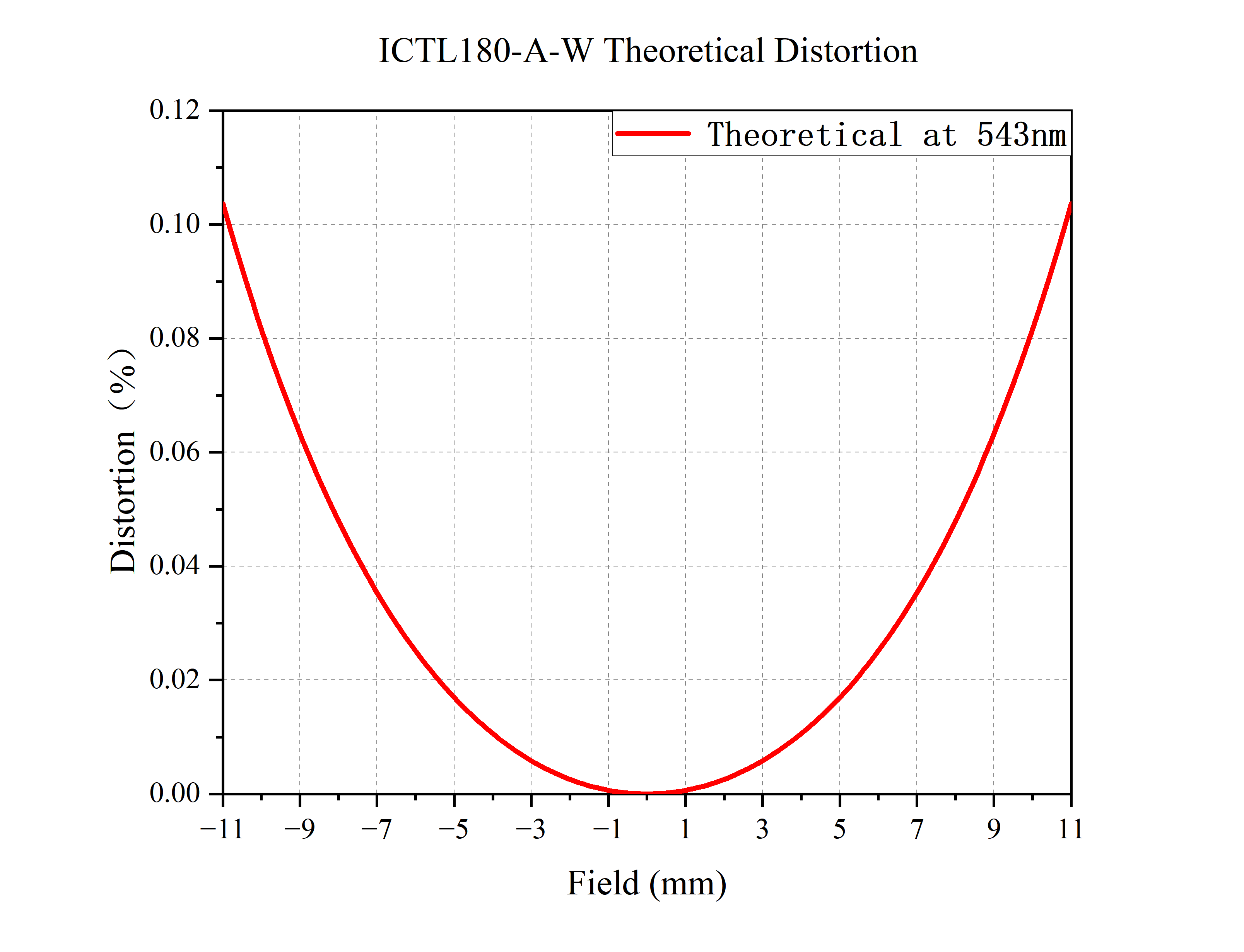

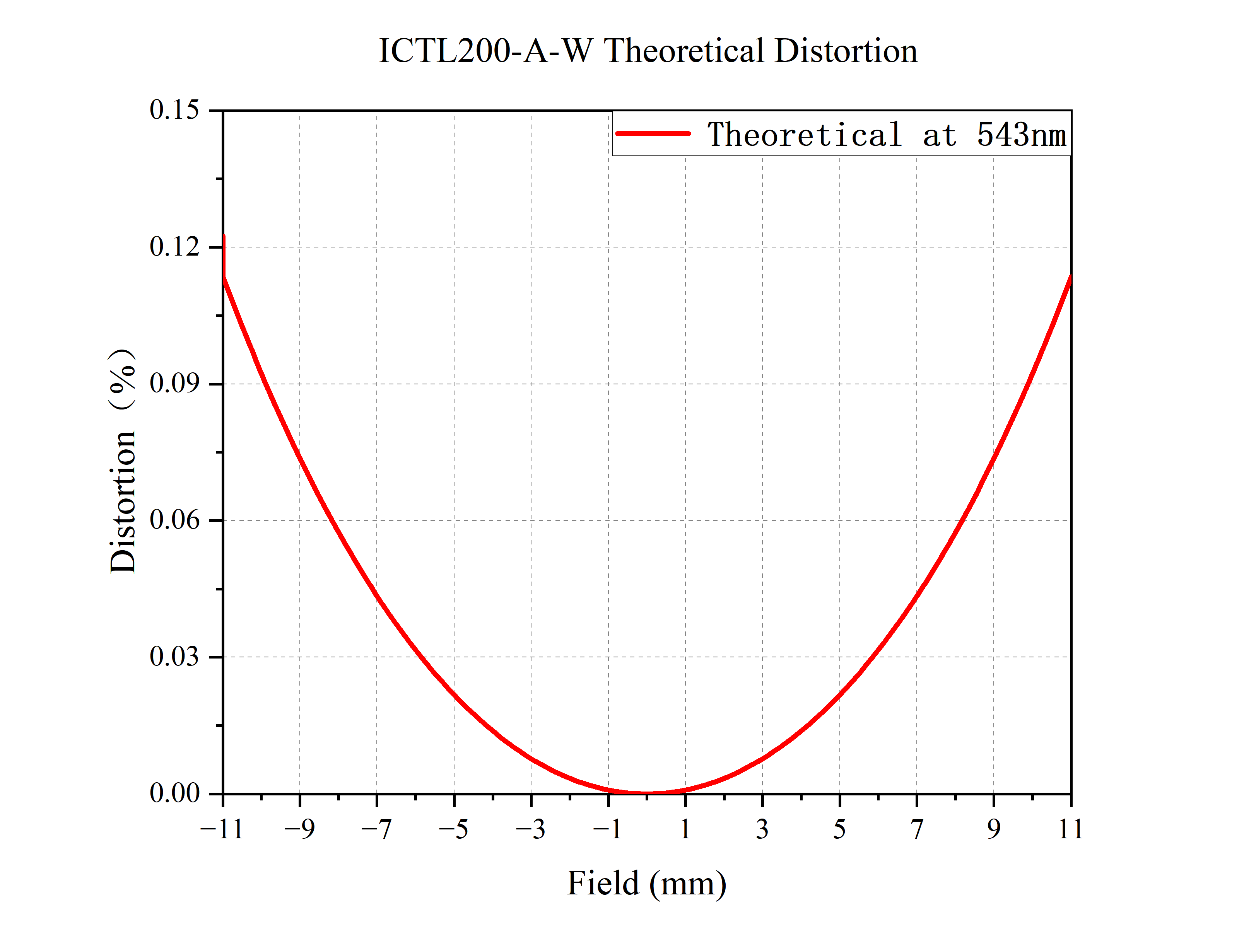

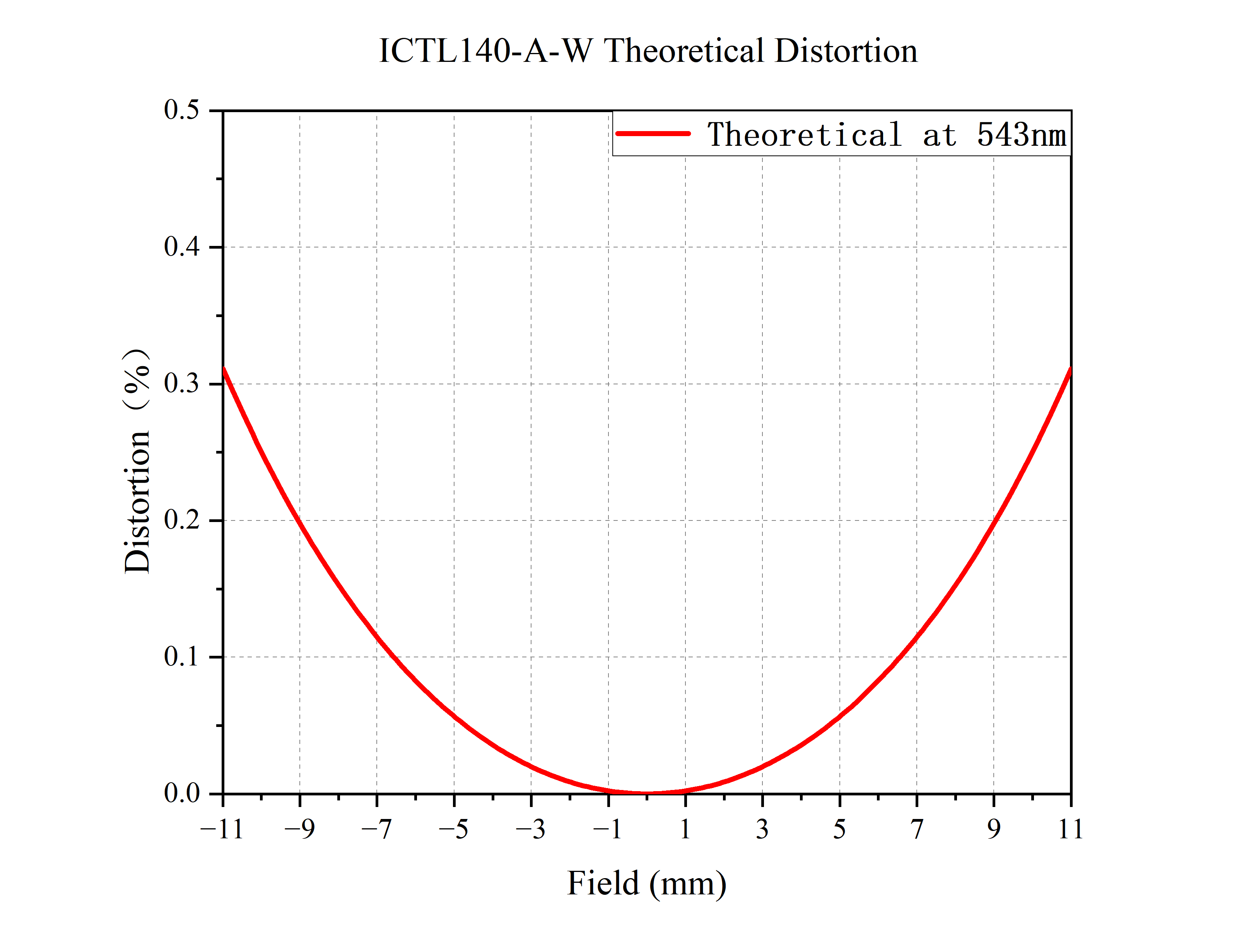

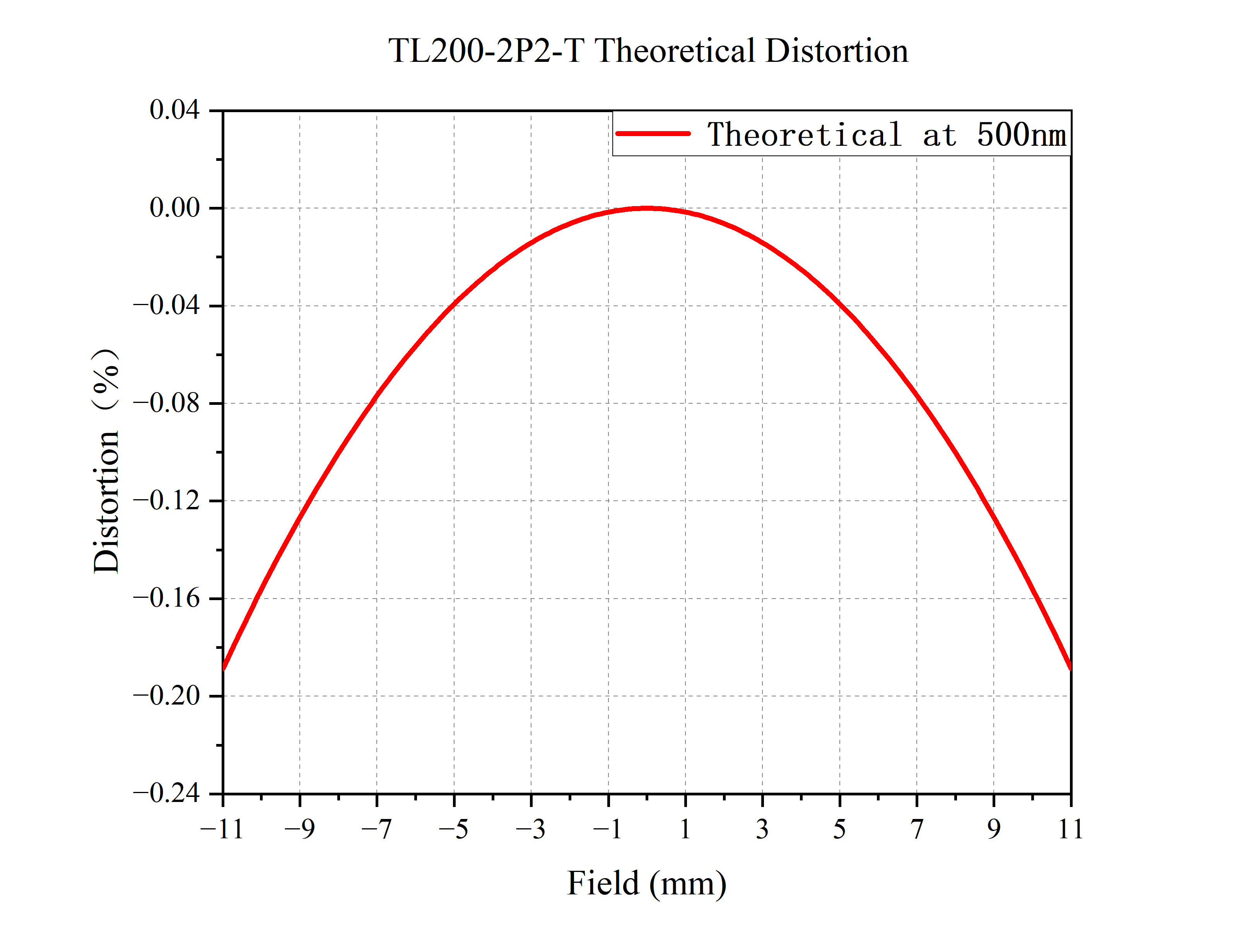

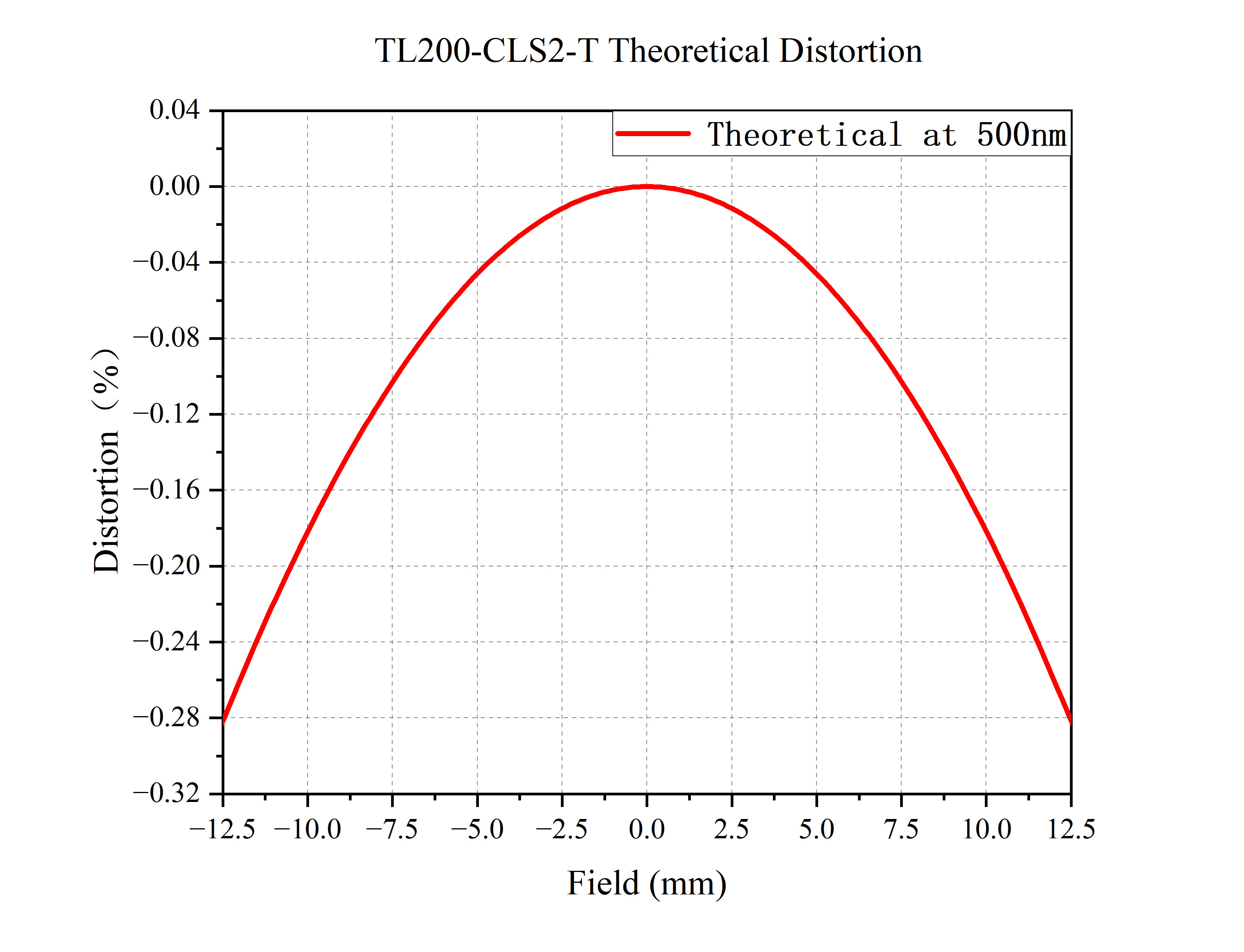

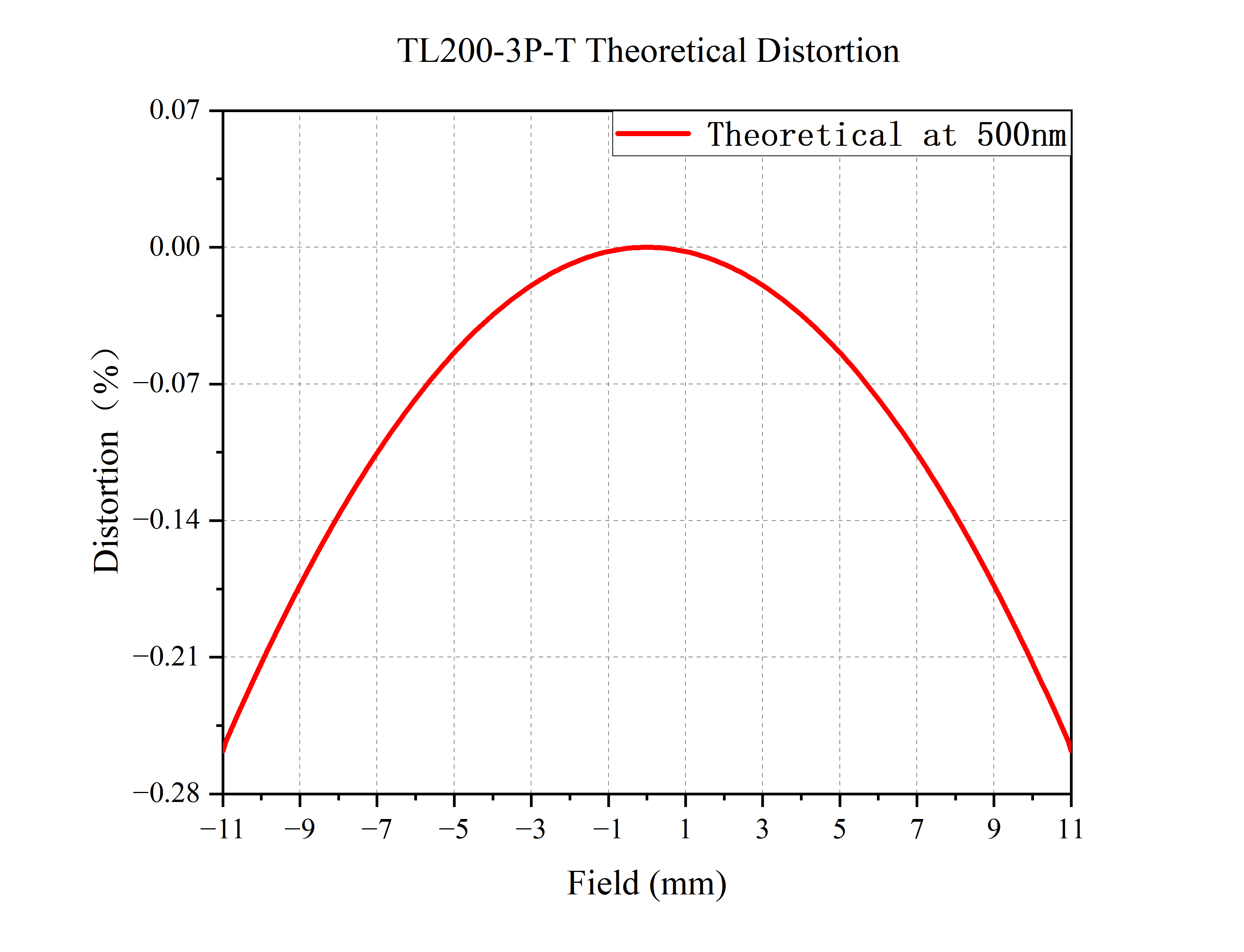

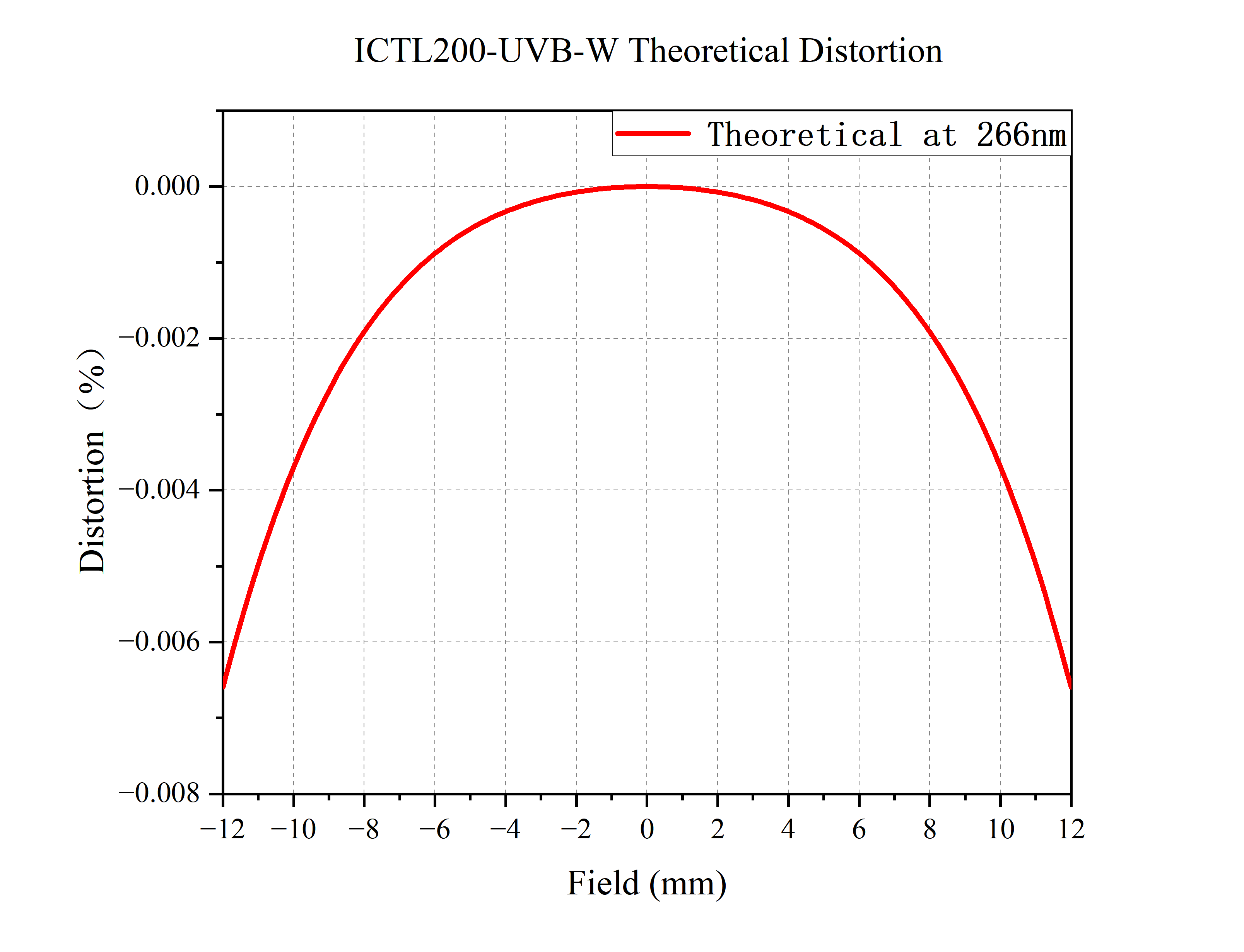

• 畸变曲线为587 nm或850 nm时不同视场对应的数据，此数据为仿真的理论值，可供客户参考；

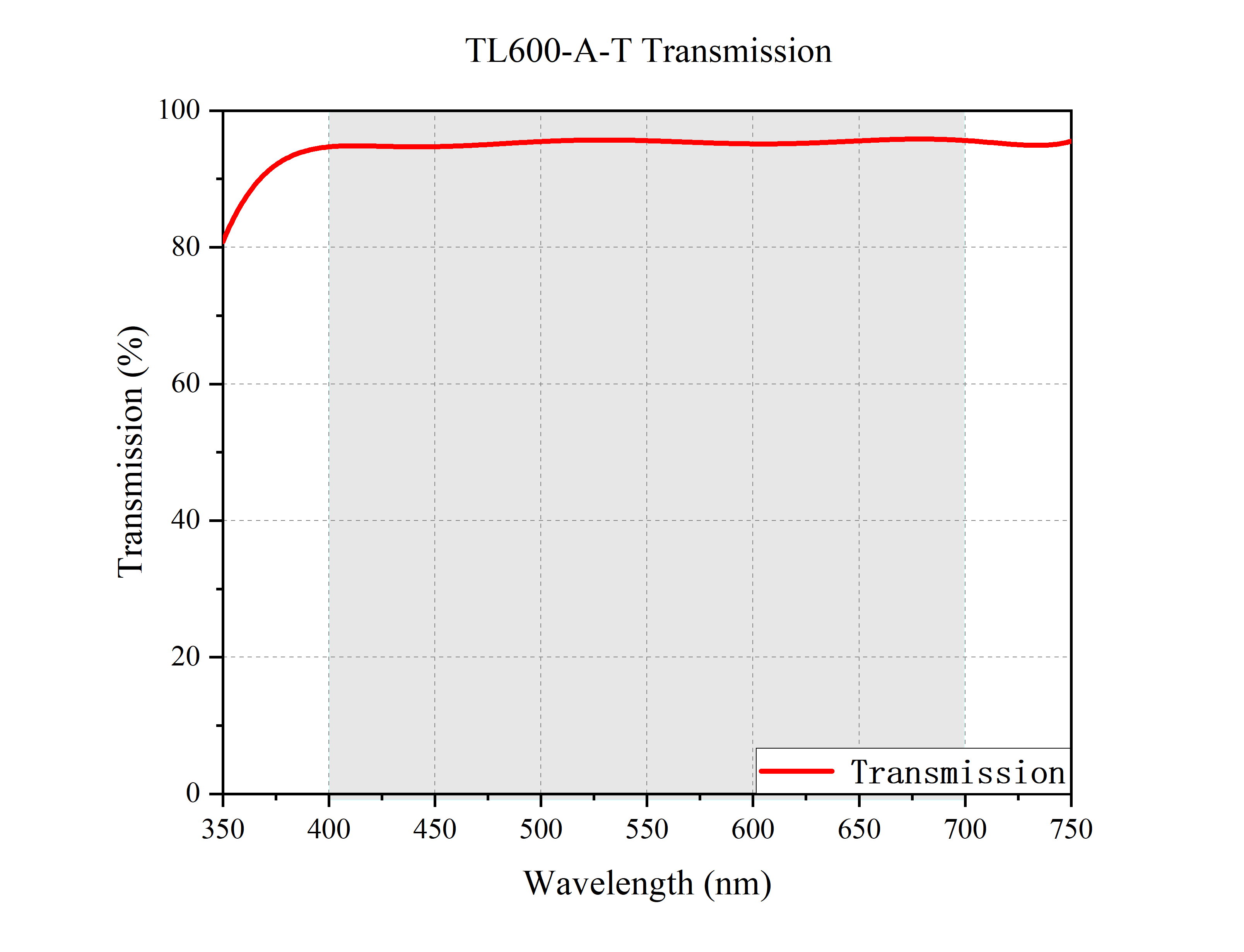

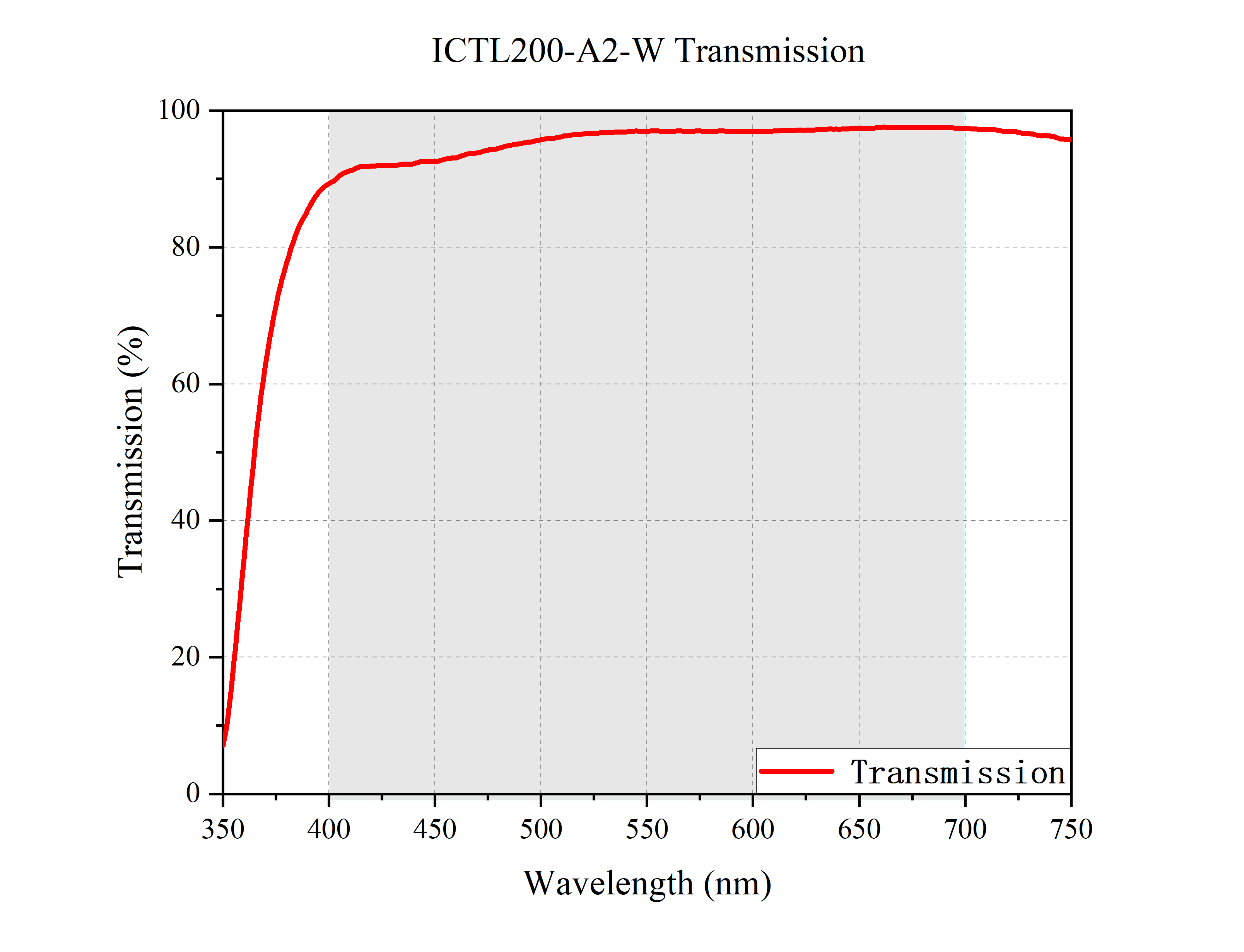

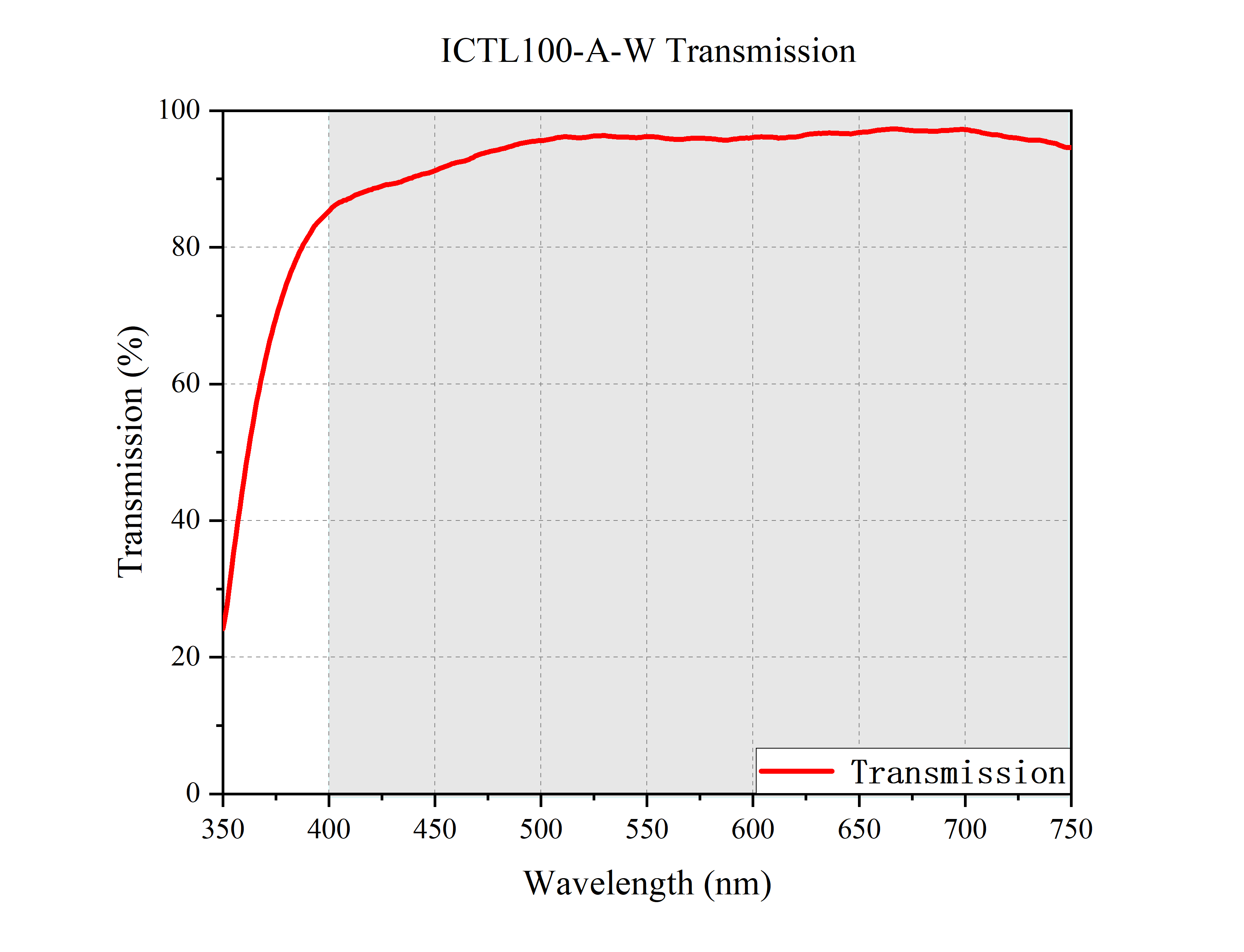

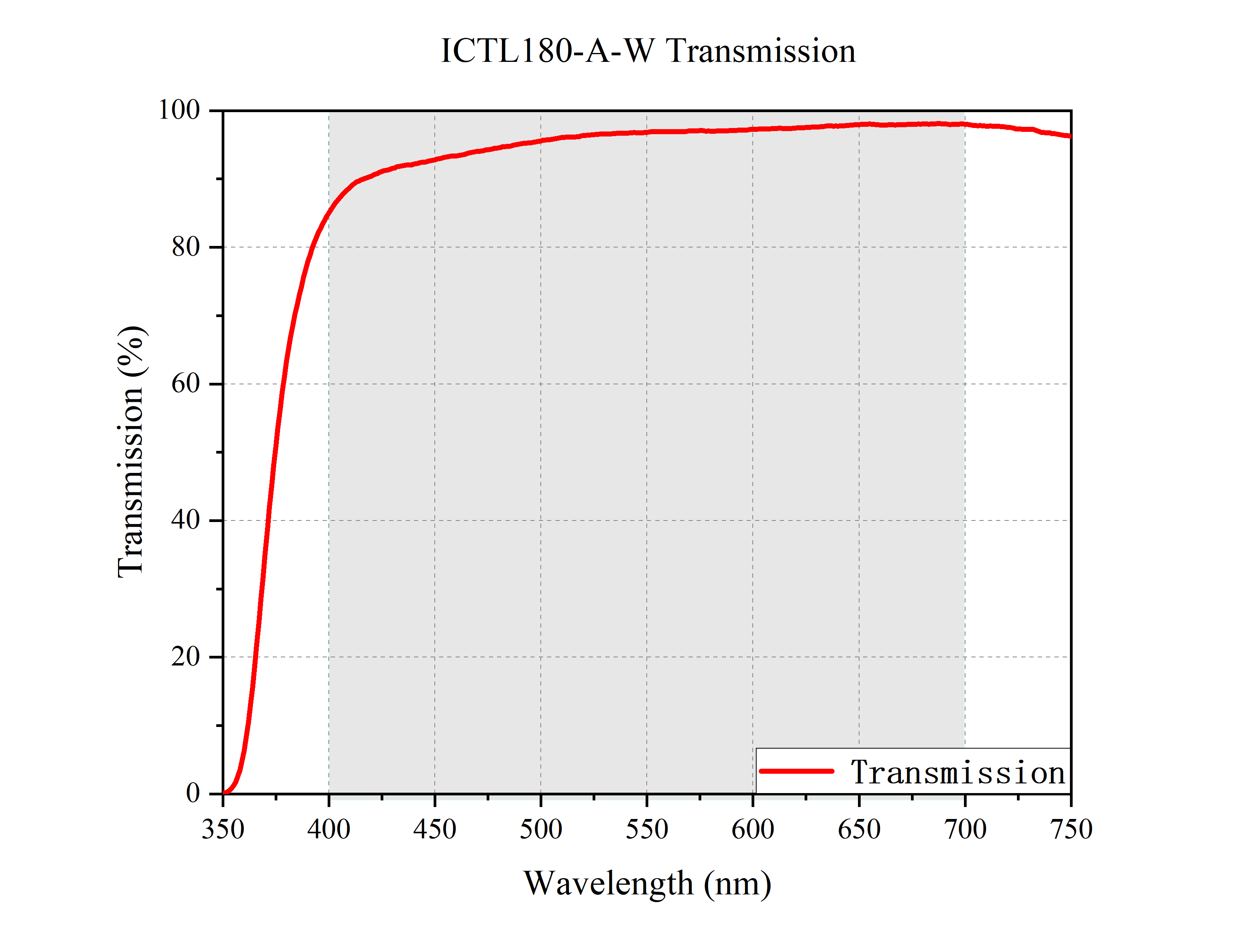

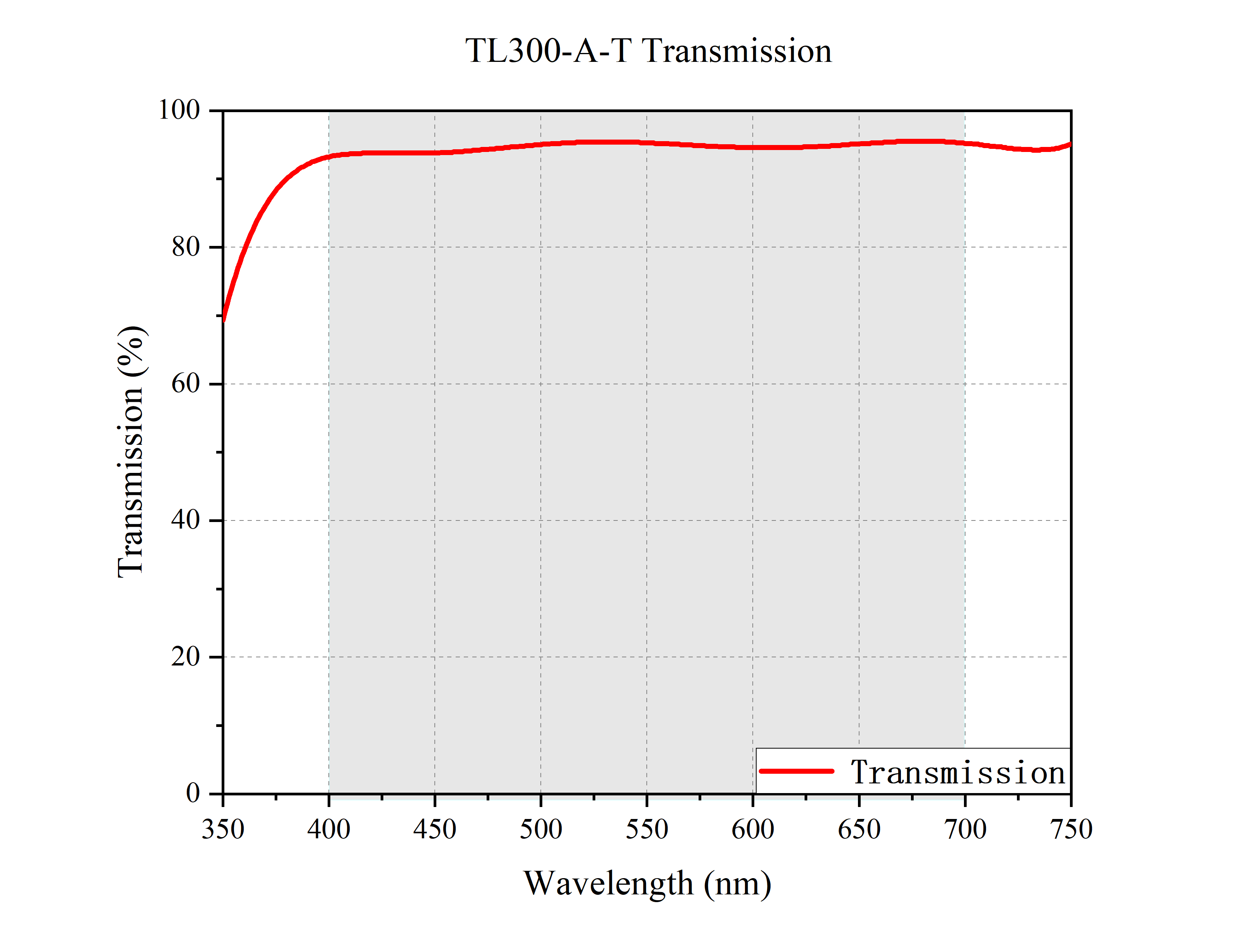

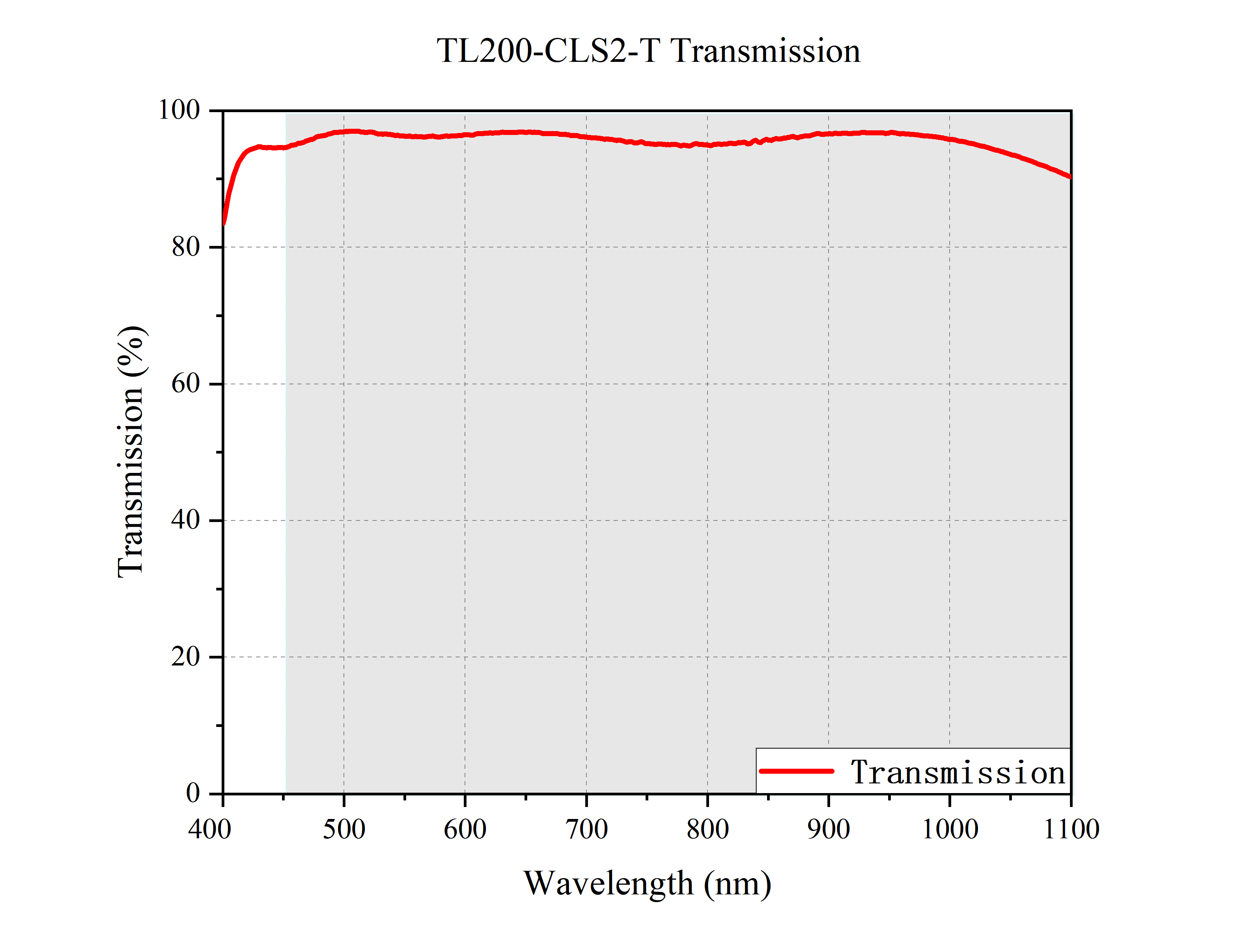

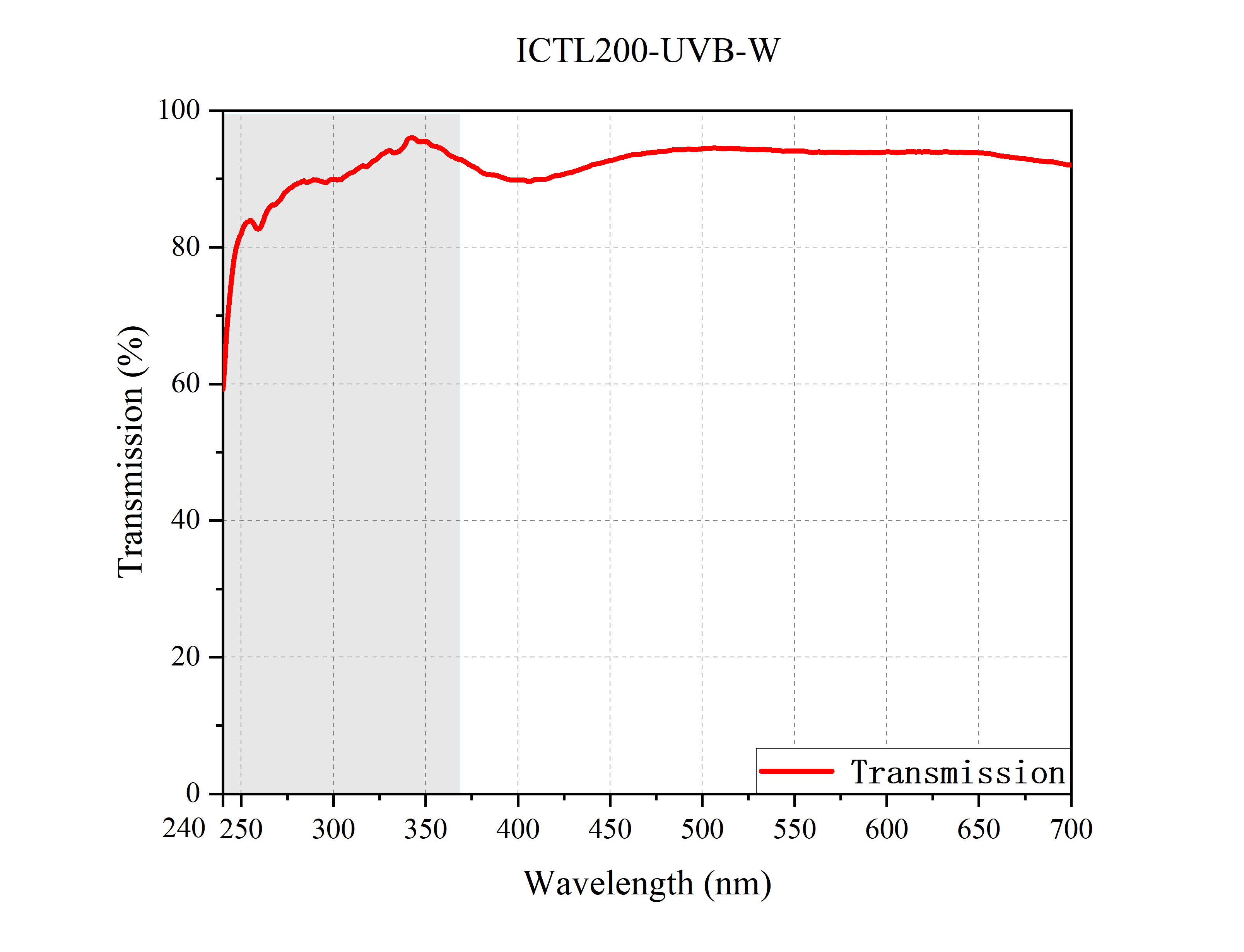

• 透过率曲线为400-2000 nm波段内不同波长的实测数据，但因不同批次之间存在微小差异，此透过率为典型值供参考。

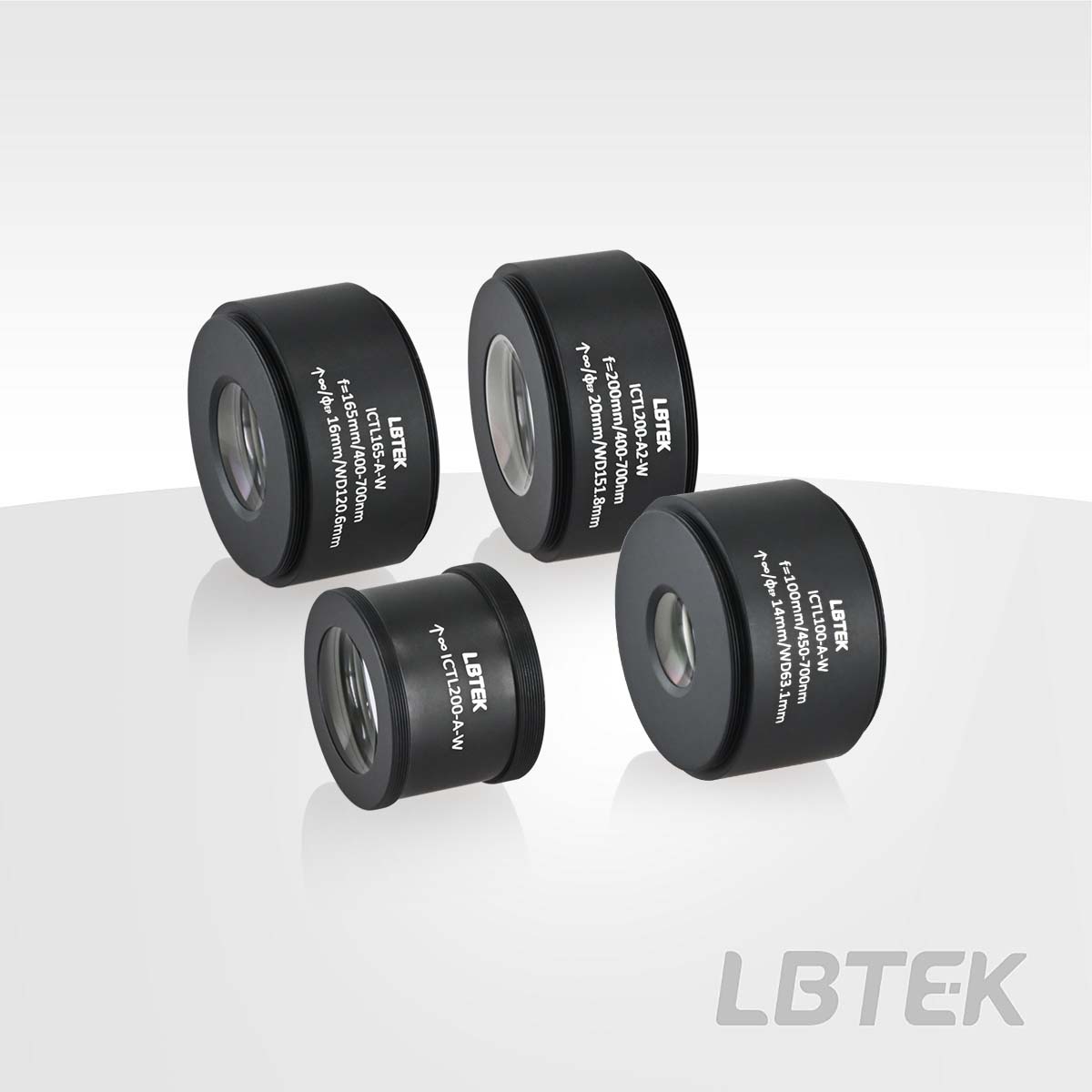

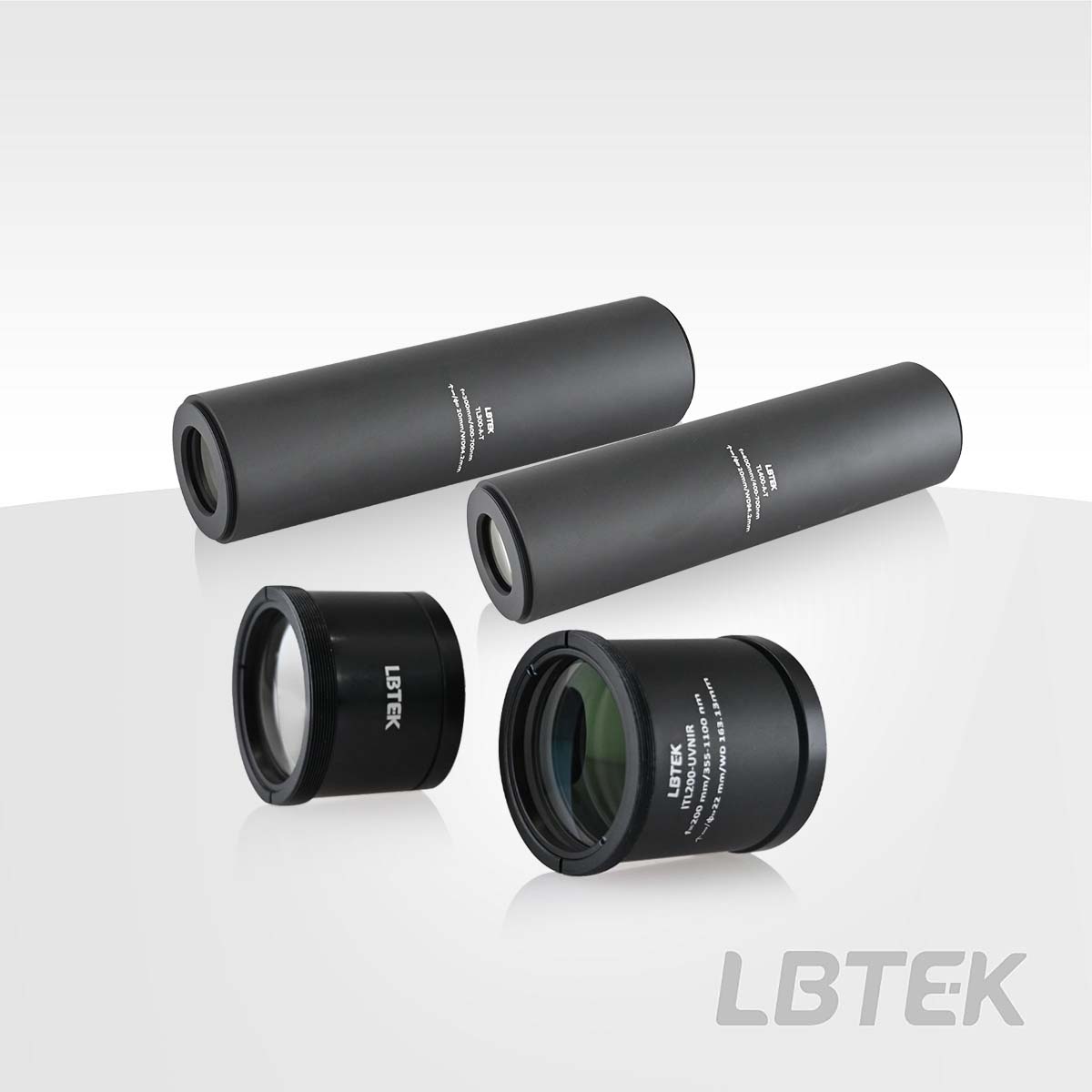

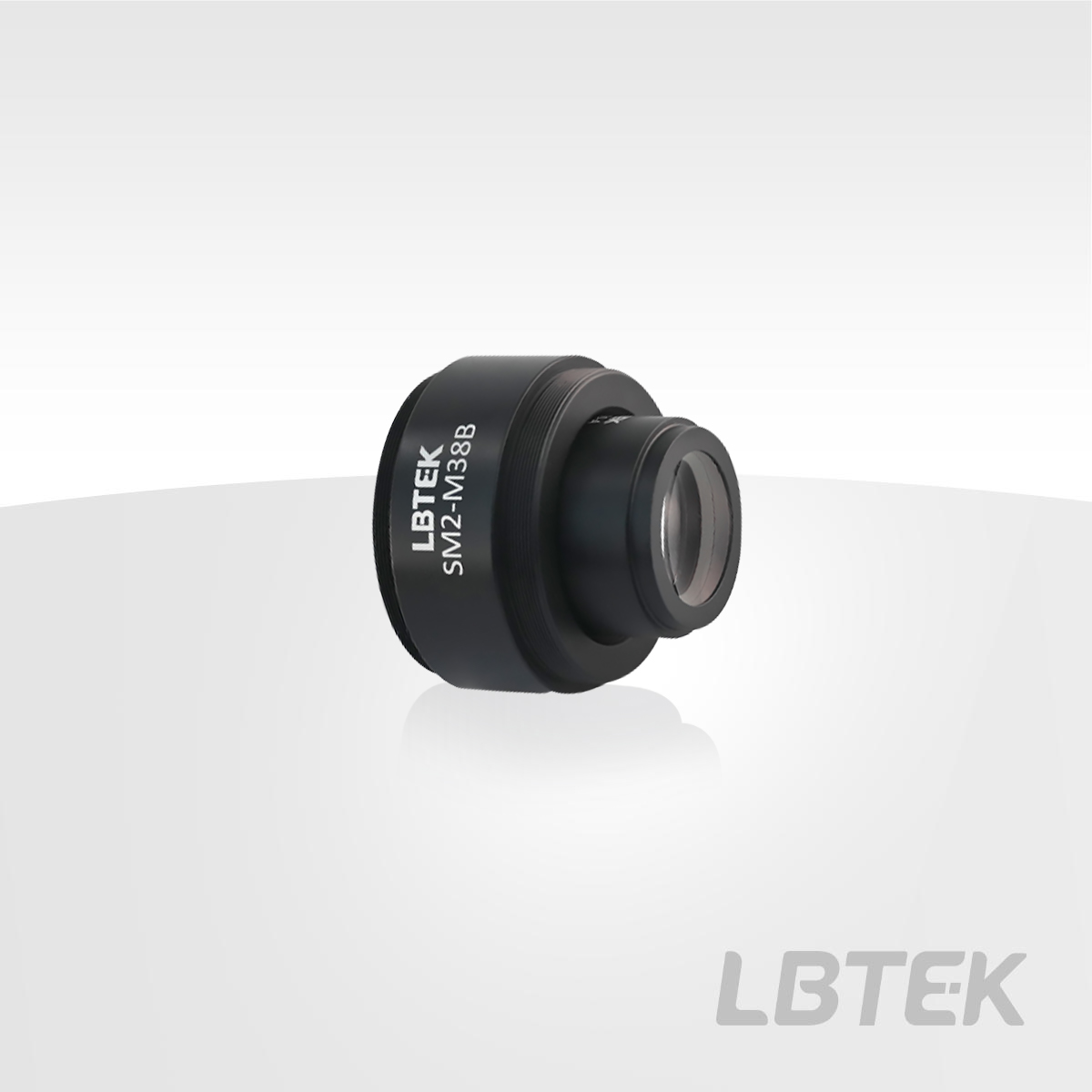

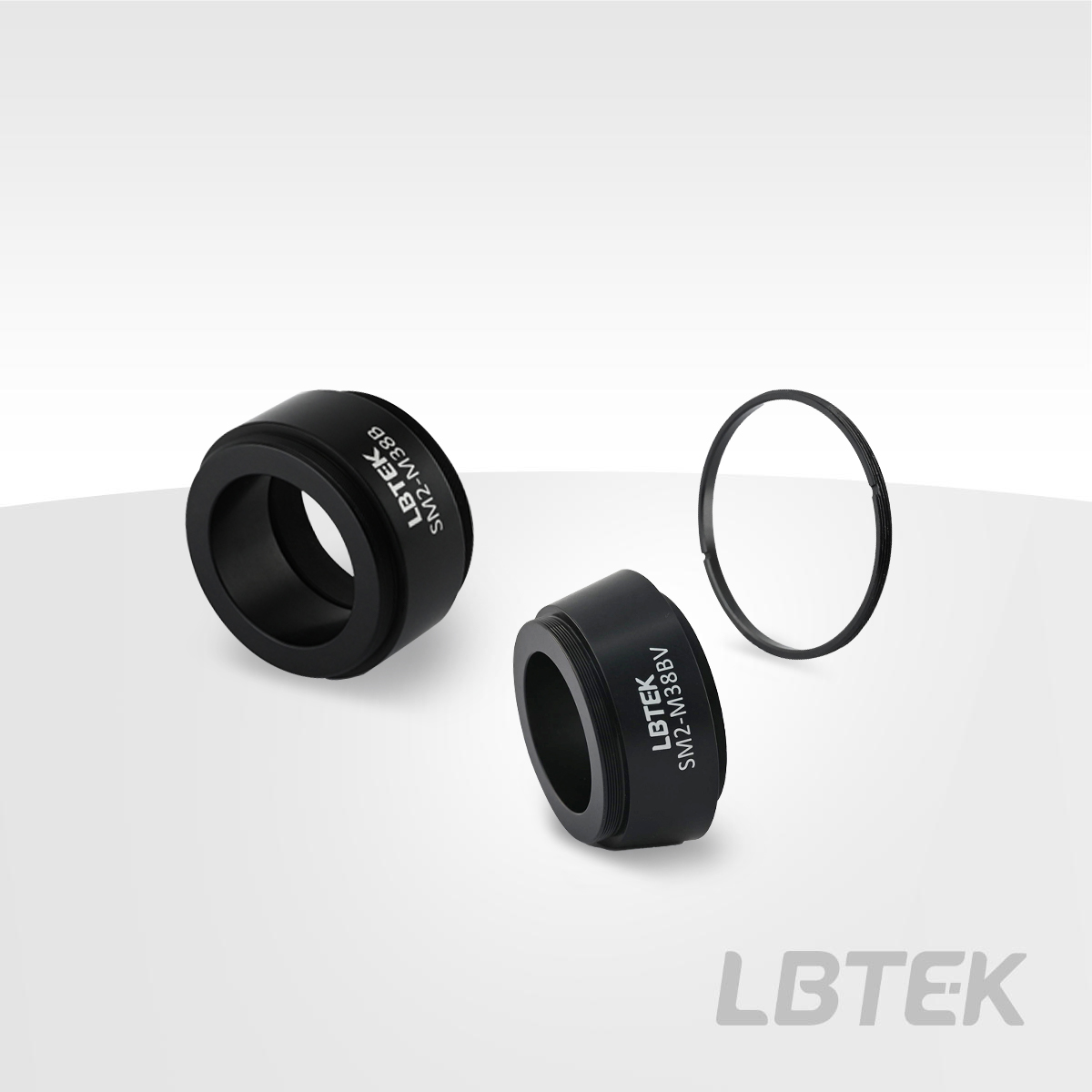

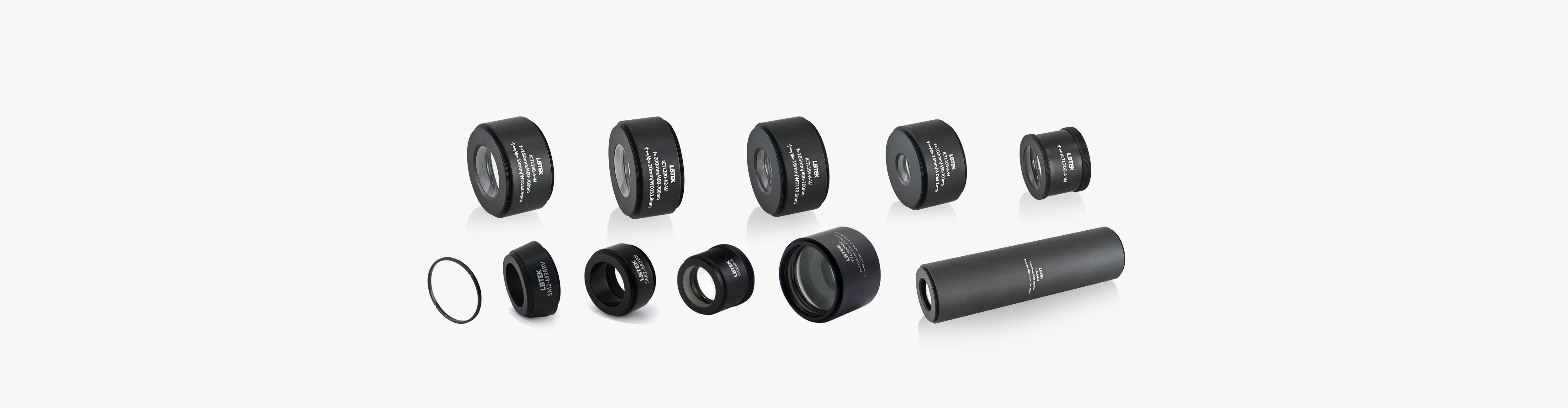

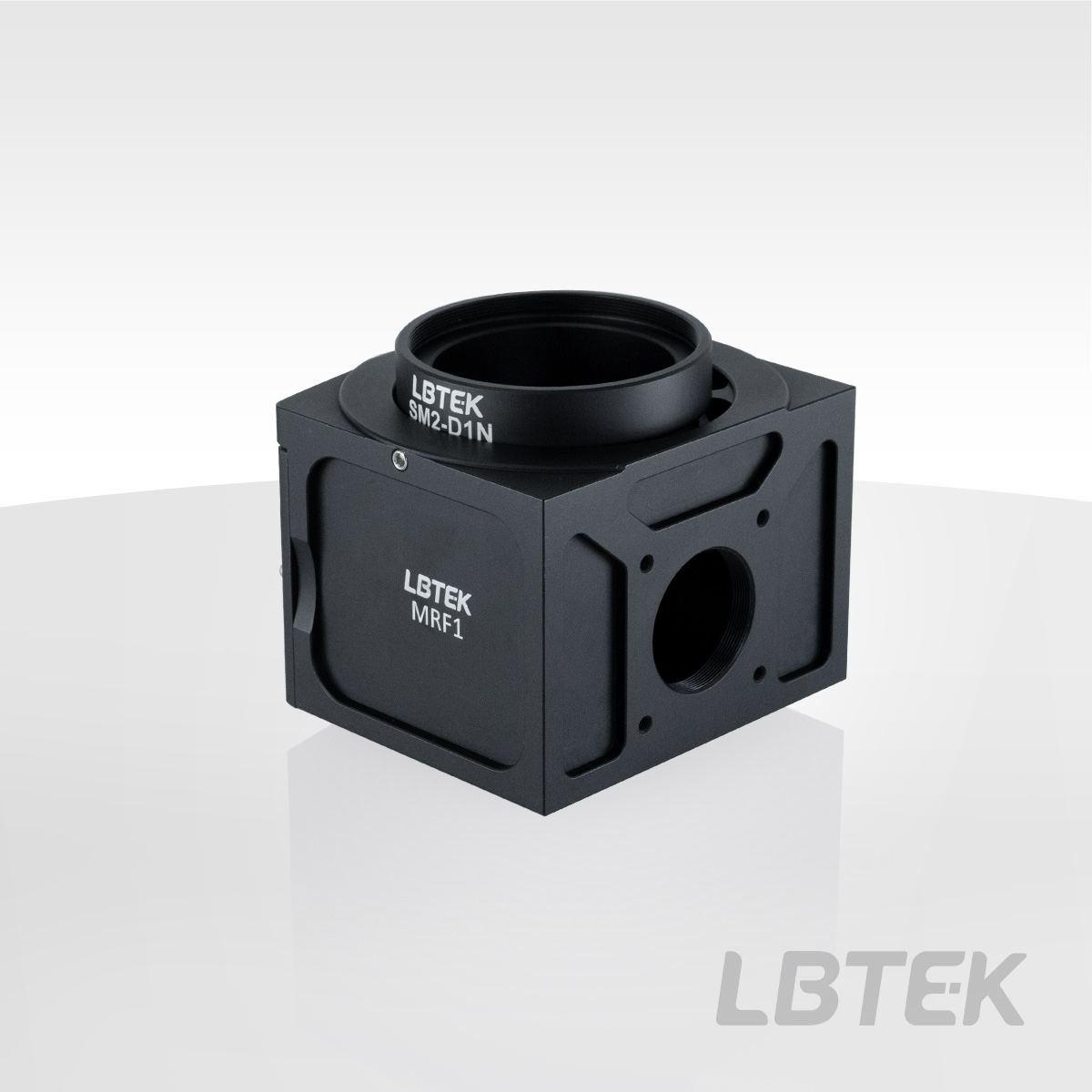

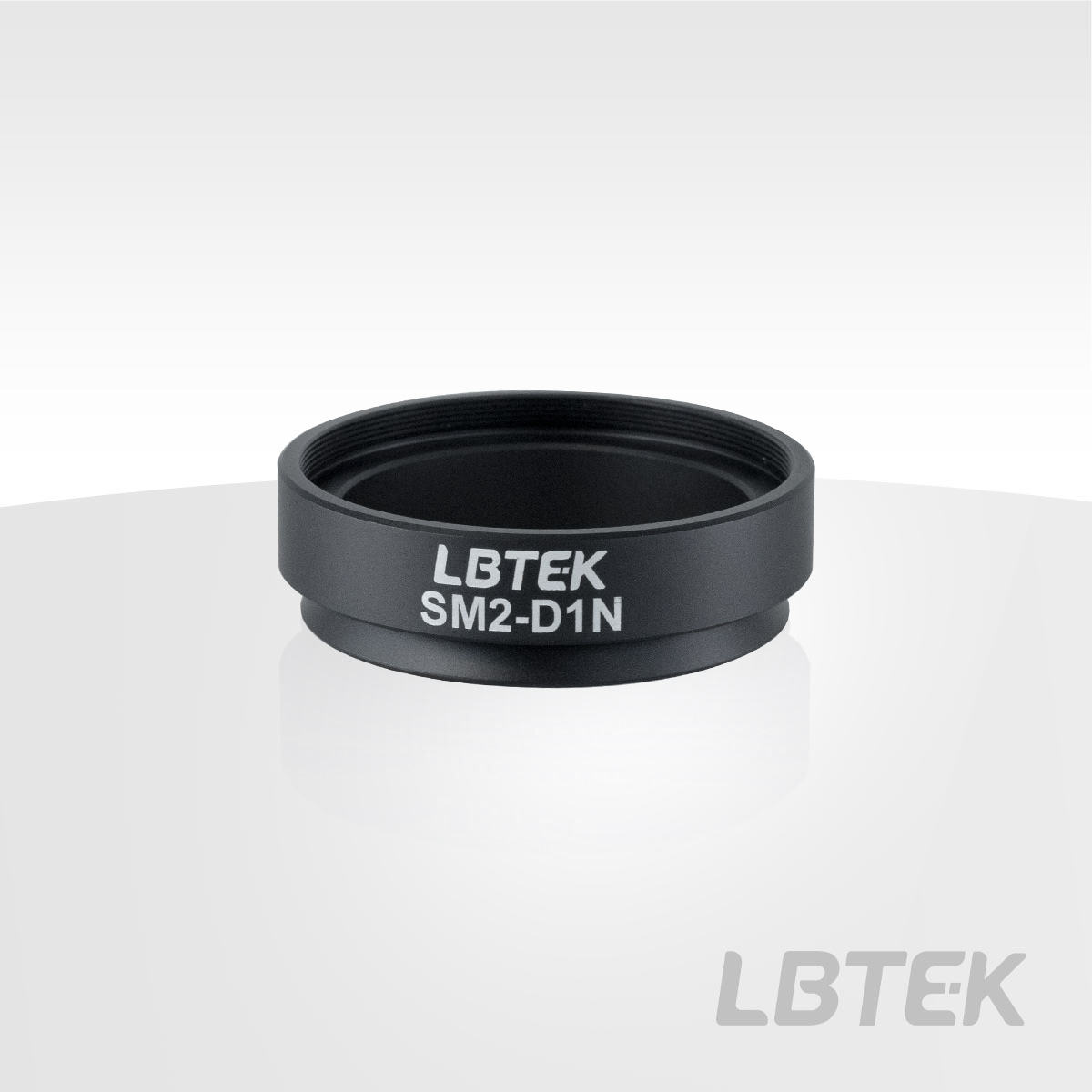

套筒透镜

一、 定义

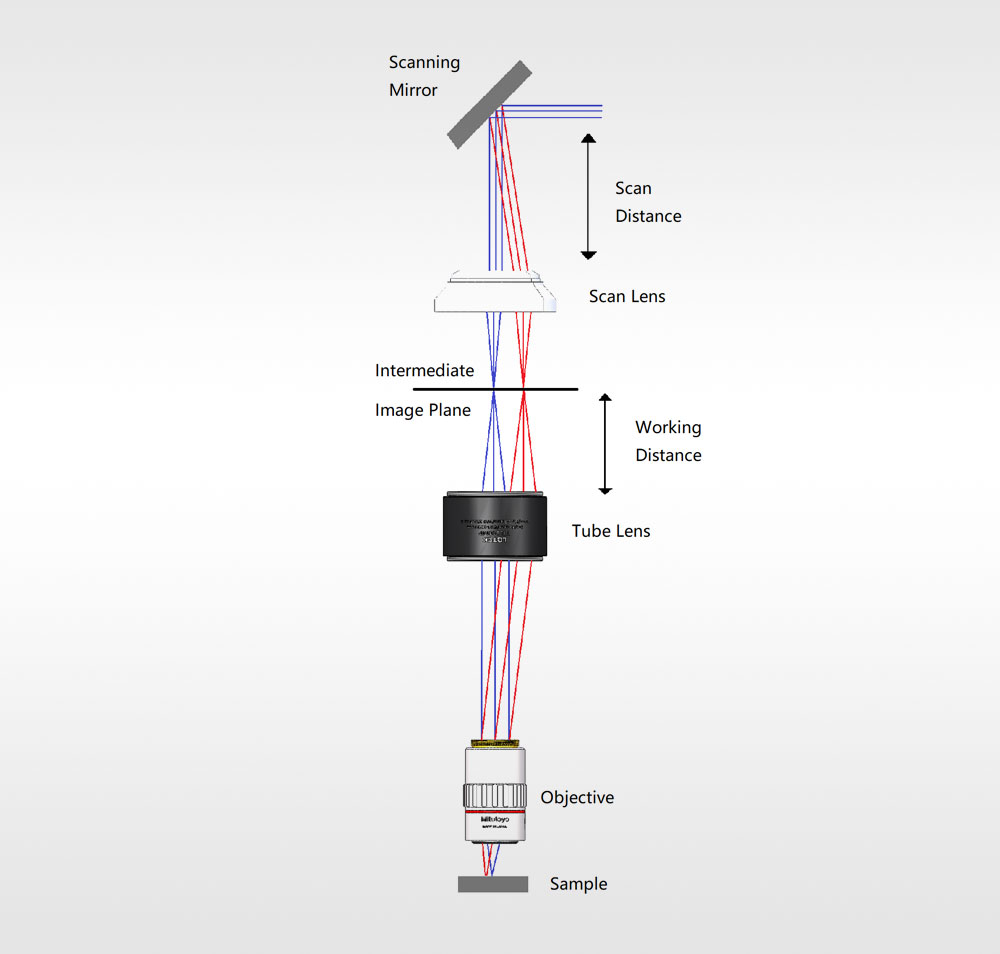

套筒透镜（Tube Lenses），需和无限远矫正物镜配合使用，来搭建无限远校正光学系统。在无限远校正光学系统中，由物面通过物镜的光线不在物镜成像，而是作为无限远的平行光束进入成像透镜，由成像透镜形成中间像。

二、 特点

• 无限远矫正设计；
• 200 mm焦距；
• 镀有高透过率增透膜；（具体参数见曲线页面镀膜透过率）
• 衍射极限光学性能。

三、参数说明

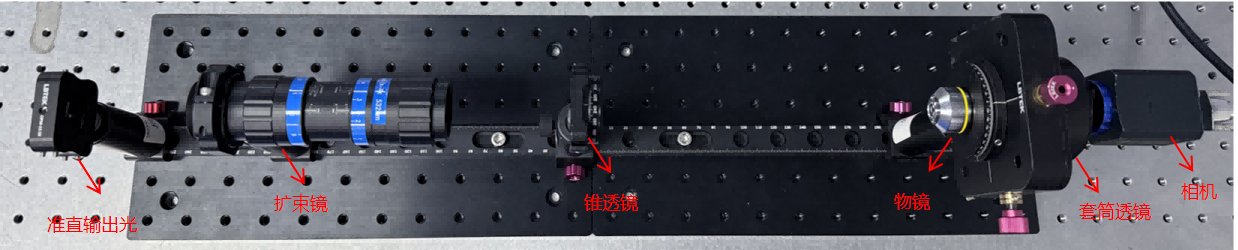

LBTEK 提供的套筒透镜可以和成像透镜配合搭建无限远校正光学系统。物镜与成像镜头之间的光束为平行光线，能减少反射照明时，用半反射镜产生的重影或棱镜、滤光片造成的相位变化等。

1.成像视场

LBTEK 的长工作距离物镜在成像镜头按照指定尺寸配置时，可以覆盖成像视场Ø22 mm （ITL200-A）。当插入自有的照明光学系统或其他光学元件，超过了指定尺寸时，可以通过下式求出大致尺寸。

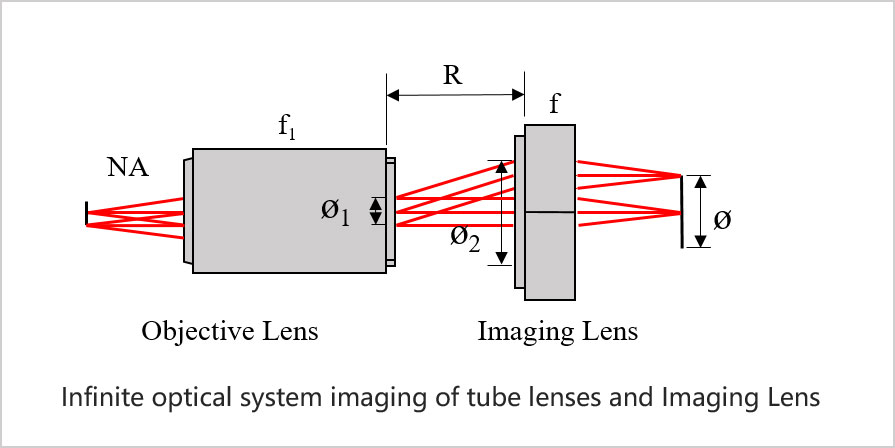

图 1 套筒透镜成像示意图

\( R=\frac{(ϕ_2−ϕ_1)×f_2}{ϕ} \)                              (1)

\( ϕ_1=2×f_1×NA \)                          (2)

其中，Ø₁ ： 物镜的出瞳直径（mm）

          Ø₂ ： 成像镜头的入射透镜直径（mm）

           f₂  ： 成像镜头的焦距（mm）

           Ø  ： 成像视场（mm）

例：（问）以成像视场Ø22 mm，使用焦距20 mm，数值孔径NA＝0.28的物镜和ITL200-A时，R 的距离最大可为多少？

       （答）由(2)可得   Ø₁ ＝2×f₁×NA =2×20×0.28 ＝11.2（mm）

                 已知ITL200-A的入射透镜直径Ø₂＝30 mm，焦距f₂＝200 mm

                 由(1)可得   R＝(Ø₂-Ø₁)×f₂/Ø =(30-11.2)×200/22 ＝170.9（mm）　　

                距离在R＝170.9 mm以下时，以成像视场Ø22 mm可以得到没有渐晕的成像。

注意：在指定尺寸以下使用物镜和成像镜头对光学性能没有影响；

          远心套筒透镜TTL200MP推荐在最佳工作距离处使用。
