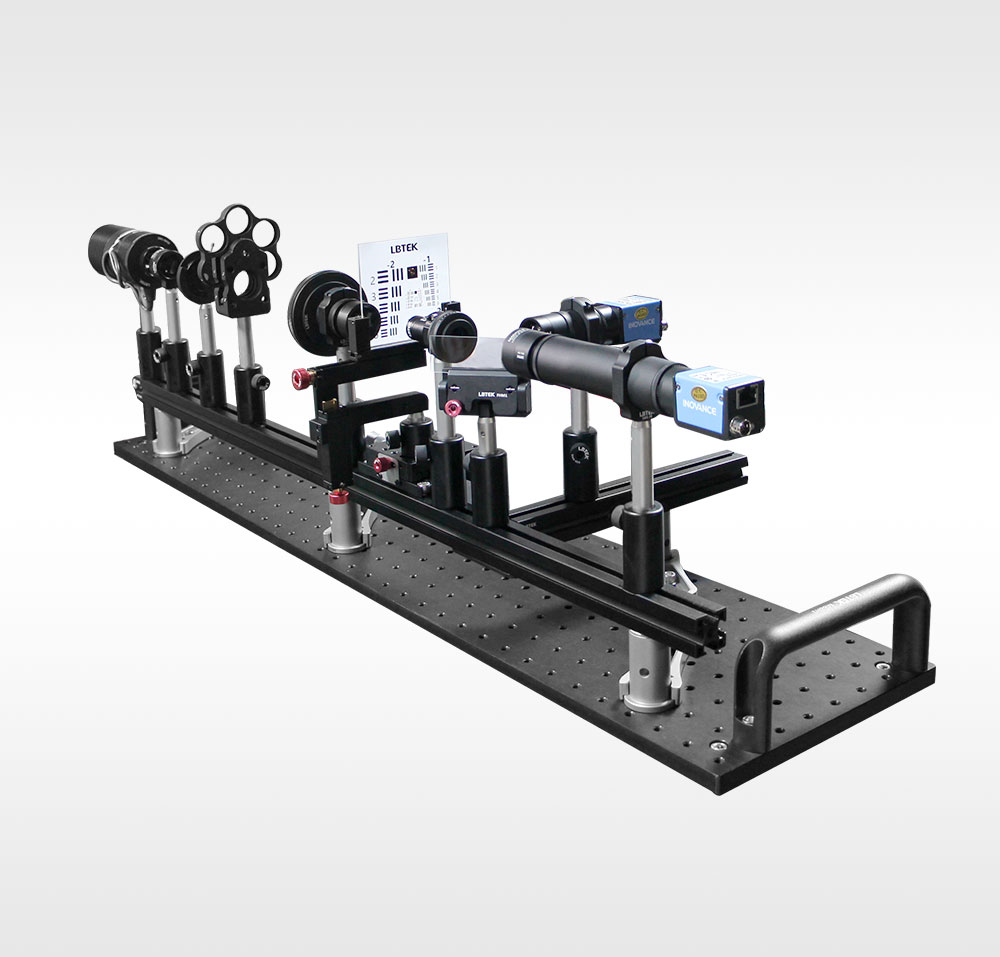

光学显微镜教学系统—

产品说明

模块化开放式光学导轨
适合光学显微系统的全部本科课程
涵盖光学特性、成像技术和显微镜设计
内容丰富详细的系统手册、实验手册和课程手册

LBTEK 提供的光学显微教学系统套件包含组件、软件以及教学材料，涵盖光学特性、成像技术和显微镜设计，适合光学显微系统的全部本科课程。在课程中，学生们将学习如何设置光学轨道，搭建科勒照明系统，搭建和操作模块化显微镜系统，从而学习并熟悉阿贝理论、调制传递函数、分辨率、成像等概念，课程中还介绍了几种类型的成像技术：相衬成像、暗场成像以及荧光成像。该光学显微教学系统可应用于科研、教育领域（教学、演示、学术交流）、生物领域（观察组织细胞内部结构）、医学领域（检查诊断病理标本）以及材料科学领域（研究微小的晶体和颗粒结构）。

示意图/演示视频

通用参数

光谱仪 350-1000 nm，FWHM<1 nm@Hg 576 nm@25 μm，信噪比800:1，动态范围4000:1	物镜 10X，ADL，NA 0.25，工作距离6.2 mm
CMOS相机 GigE接口/3072×2048/2.4 μm×2.4 μm	样品 5.0 μm荧光微球；Φ25.4 mm，厚度=4.0 mm光学玻璃
面包板及把手面包板200×900 mm双把手

标配	模块	核心参数	元件型号	规格	数量
	机械支撑件	面包板200 mm×900 mm×12.7 mm，双把手	MBB-2090	200 mm×900 mm×12.7 mm，M6螺纹贯穿孔	1
			MBBH1	UADR150压铸铝合金，面包板把手，两个装	1
			AVF25	隔振橡胶底座，丁腈橡胶材质，25 mm×25 mm，带M6螺纹孔，4个一包	2
			AP25L825	铝型材，尺寸25 mm×25 mm×825 mm，带M6螺纹孔	1
			AP25L225	铝型材，尺寸25 mm×25 mm×225 mm，带M6螺纹孔	1
			AP25C2	三通型材拐角板，用于直角连接三根AP25铝型材	1
			PH-50A	标准接杆支架，夹持直径 12.7 mm接杆，底部M6螺纹贯穿孔，H=50 mm	11
			PH-25A	标准接杆支架，夹持直径 12.7 mm接杆，底部M6螺纹贯穿孔，H=25 mm	1
			OP-25	Ø12.7 mm接杆，顶部M4×12螺柱，底部M6螺纹孔，L=25 mm	1
			OP1B-50B6	Ø25 mm接杆，带基座，顶部 M6，长50 mm，随货附送M6x16凹端紧定螺丝	4
			AP25N1	方形螺母，M6×1.0螺纹孔，一包20个	1
			PHC-45S-P5	叉块，316材质，沉头腰型槽长度45 mm，一包五个	1
			SM1-FR	固定式套筒安装架，适用于固定SM1系列套筒	4
			OP-50	Ø12.7 mm接杆，顶部M4×12螺柱，底部M6螺纹孔，L=50 mm	1
	灯具	1、宽带卤钨灯：发光范围从400到2200 nm，典型输出功率可达50 mW 2、带通滤光片：带通范围：335-610 nm	QTH10/M	宽带卤钨灯	1
			SM1-SM2B	螺纹转接件，SM1内螺纹和SM2外螺纹	1
			FGB37M	可见光宽带滤光片	1
			HSLT2	被动散热式SM1透镜套管，带SM2外螺纹，随附两个SM1RR卡环	1
			SM1-C2	SM1保护端盖，SM1外螺纹	1
	科勒照明组件	1、平凸透镜：f=35 mm，增透膜400-700 nm，作为前端的集光镜 2、消色差胶合透镜：f=50 mm，增透膜400-700 nm，作为后端的聚光镜	MCX10608-A	平凸透镜，N-BK7，直径25.4 mm，焦距35.0 mm，增透膜400 nm-700 nm，安装于SM1标准透镜套筒中	1
			DP25	可调光阑，通光孔直径1 mm-25 mm，带拨杆，M4螺柱，可安装接杆	1
			SM1-SM2B	螺纹转接件，SM1内螺纹和SM2外螺纹	1
			SM2DP25-2B	可调光阑，通光孔直径1 mm-25 mm，手拧滚花旋钮，带SM2内外螺纹	1
			SM1-20V	可调透镜套筒，SM1内外螺纹，可调最大长度20 mm	1
			MAD406-A	消色差胶合透镜，N-BAF10/N-SF10，直径25.4 mm，焦距50.0 mm，增透膜400 nm-700 nm，安装于SM1标准透镜套筒中	1
	载物台组件	调整并定位样品的位置	MS-XY	XY平移调整架，用于12.5 mm~77 mm矩形光学元件，最大夹持厚度4 mm，M4螺纹孔	1
	载物台组件	调整并定位样品的位置	LS65-13C1	13 mm手动位移台，一轴，台面尺寸65 mm×65 mm，高度23.2 mm，末端直驱	1
	成像相机	1、CMOS黑白相机， 2、GigE数据传输接口 3、有效像素3072×2048，像元尺寸2.4 μm×2.4 μm 4、消色差透镜f=150 mm	IC0600GM	INOVANCE CMOS相机，GigE数据传输接口，有效像素3072×2048，像元尺寸2.4 μm×2.4 μm，黑白传感器	1
			SM1-CB	螺纹转接件，SM1内螺纹和C外螺纹	1
			SM1-20V	可调透镜套筒，SM1内外螺纹，可调最大长度20 mm	1
			MAD410-A	消色差胶合透镜，N-BK7/SF5，直径25.4 mm，焦距150.0 mm，增透膜400 nm-700 nm，安装于SM1标准透镜套筒中	1
			SM1-8A	透镜套筒，SM1内外螺纹，内螺纹长度8 mm	1
			SM1-25A	透镜套筒，SM1内外螺纹，内螺纹长度25 mm	3
			SM1-75A	透镜套筒，SM1内外螺纹，内螺纹长度75 mm	1
	调焦相机	1、CMOS彩色相机 2、GigE数据传输接口 3、有效像素3072×2048，像元尺寸2.4 μm×2.4 μm 4、平凸透镜f=35 mm	IC0600GC	INOVANCE CMOS相机，GigE数据传输接口，有效像素3072×2048，像元尺寸2.4 μm×2.4 μm，彩色传感器	1
			SM1-CB	螺纹转接件，SM1内螺纹和C外螺纹	1
			SM1-20V	可调透镜套筒，SM1内外螺纹，可调最大长度20 mm	1
			MCX10608-A	平凸透镜，N-BK7，直径25.4 mm，焦距35.0 mm，增透膜400 nm-700 nm，安装于SM1标准透镜套筒中	1
	消色差组件	1、消色差胶合透镜f=25 mm 2、可调光阑，通光孔直径1 mm-12 mm，手拧滚花调节	MAD304-A	消色差胶合透镜，N-BAF10/N-SF10，直径12.7 mm，焦距25.0 mm，增透膜400 nm-700 nm，安装于SM05标准透镜套筒中	1
			SM05-8V	可调透镜套筒，SM05内外螺纹，可调最大长度8 mm	1
			SM05-12.5A	透镜套筒，SM05内外螺纹，内螺纹长度12.5 mm	1
			SM1-SM05B	螺纹转接件，SM1外螺纹和SM05内螺纹	1
			SM05-FR	固定式套筒安装架，适用于固定SM05系列套筒	1
			SM1DP12-1B	可调光阑，通光孔直径1 mm~12 mm，手拧滚花调节，带SM1内外螺纹	1
	分束器	平板分束镜：分光比50:50（R:T），增透膜400 nm-700 nm	BS2R55-A	非偏振平板分束镜，UVFS，尺寸36.0 mm×25.0 mm×1.0 mm，分光比50:50 （R:T），增透膜400 nm-700 nm	1
	分束器	平板分束镜：分光比50:50（R:T），增透膜400 nm-700 nm	FHM1	滤光片夹持架，可夹持12.7 mm-50.8 mm圆形或者方形光学元件，夹持最大厚度8.0 mm	1
	光谱滤波	1、带通滤光片，中心波长520±2 nm，FWHM10±2 nm 2、陷波滤光片，中心波长532 nm，半高宽25 nm	MBF10-520-10	带通滤光片，Schott Borofloat & Soda Lime，直径25.4 mm，中心波长520±2 nm，FWHM10±2 nm	1
			ZET532NF	Chroma陷波滤光片，直径25.0 mm，中心波长532 nm，半高宽25 nm	1
			TMF-90	90°翻转安装座，翻转角度0°~90°，适用Ø25.4 mm直径光学元件	2
			MOP-25	Ø6 mm接杆，长度25 mm	1
	中性密度滤波组件	1、AMOS光纤光谱仪 2、工作波段350-1000 nm 3、光学分辨率FWHM<1 nm@Hg 576 nm@25 μm狭缝 4、信噪比800:1 5、动态范围4000:1 6、吸收型中性密度滤光片：OD=0.3/0.5/1.0/2.0/3.0	FWM6C	30 mm同轴滤光片转轮，6个SM1螺纹安装孔	1
			AMOS	AMOS光纤光谱仪，工作波段350-1000 nm，光学分辨率FWHM<1 nm@Hg 576 nm@25 μm狭缝，信噪比800:1，动态范围4000:1	1
			NDFA10-03	吸收型中性密度滤光片，ND-13，直径25.4 mm，OD=0.3，未镀膜	1
			NDFA10-05	吸收型中性密度滤光片，ND-13，直径25.4 mm，OD=0.5，未镀膜	1
			NDFA10-10	吸收型中性密度滤光片，ND-13，直径25.4 mm，OD=1.0，未镀膜	1
			NDFA10-20	吸收型中性密度滤光片，ND-13，直径25.4 mm，OD=2.0，未镀膜	1
			NDFA10-30	吸收型中性密度滤光片，ND-13，直径25.4 mm，OD=3.0，未镀膜	1
	平凸物镜组件	平凸透镜f=25.4 mm，未镀膜	MCX10506	平凸透镜，N-BK7，直径25.0 mm，焦距25.4 mm，未镀膜，安装于SM1标准透镜套筒中	1
			FLF1A	固定式透镜安装架，SM1内螺纹，无同轴接杆安装槽，适用安装直径25.4 mm光学元件，附带 1个SM1R卡环	1
			OP-75	Ø12 .7mm接杆，顶部M4×12螺柱，底部M6螺纹孔，L=75 mm	1
	LED照明模块	1、涉及蓝光、绿光、红光以及红外光 2、405 nmLED、525 nmLED、639 nmLED、940 nmLED	LED405E	405 nmLED，环氧树脂封装，10 mW，T-1 3/4	2
			LED528EHP	525 nmLED，环氧树脂封装，7 mW，T-1 3/4，5个装	1
			LED630E	639 nmLED，环氧树脂封装，7.2 mW，T-1 3/4，5个装	2
LED940E			940 nmLED，环氧树脂封装，18 mW，T-1 3/4，5个装	1
LEDMT05-51			LED灯座, 电阻51 Ω，输入电压5 V	3
LEDMT05-62			LED灯座, 电阻62 Ω，输入电压5 V	1
FLF05A			固定式透镜安装架，SM05内螺纹，无同轴接杆安装槽，适用安装直径12.7 mm光学元件，附带1个SM05R卡环	1
OP-75			Ø12 .7mm接杆，顶部M4×12螺柱，底部M6螺纹孔，L=75 mm	1
匀光器	工程漫射体，直径4 mm，散射角10°	MEDP10-10	工程漫射体，N-BK7，直径25.4 mm，散射角10°，圆形图样，安装于SM1标准透镜套筒中	1
		FLF1A	固定式透镜安装架，SM1内螺纹，无同轴接杆安装槽，适用安装直径25.4 mm光学元件，附带 1个SM1R卡环	1
		OP-75	Ø12 .7mm接杆，顶部M4×12螺柱，底部M6螺纹孔，L=75 mm	1
掩模组件	分辨率正测试靶，USAF 1951，76.2×76.2 mm，-2到+7，安装在载物台上	RTS3AB-P	分辨率正测试靶，USAF 1951，76.2×76.2 mm，-2到+7	1
掩模组件	分辨率正测试靶，USAF 1951，76.2×76.2 mm，-2到+7，安装在载物台上	OP-75	Ø12 .7mm接杆，顶部M4×12螺柱，底部M6螺纹孔，L=75 mm	1
荧光发射滤波组件	优质长波通滤光片，直径25.4 mm，起始波长550 nm，安装在透镜套筒中	MEFH10-550LP	优质长波通滤光片，直径25.4 mm，起始波长550 nm	1
		SM1-12.5A	透镜套筒，SM1内外螺纹，内螺纹长度12.5 mm	1
		OP-75	Ø12 .7mm接杆，顶部M4×12螺柱，底部M6螺纹孔，L=75 mm	1
长波滤波组件	优质长波通滤光片，直径25.4 mm，起始波长750 nm，安装在透镜套筒中	MEFH10-750LP	优质长波通滤光片，直径25.4 mm，起始波长750 nm	1
		SM1-12.5A	透镜套筒，SM1内外螺纹，内螺纹长度12.5 mm	1
		OP-75	Ø12 .7mm接杆，顶部M4×12螺柱，底部M6螺纹孔，L=75 mm	1
		FLF1A	固定式透镜安装架，SM1内螺纹，无同轴接杆安装槽，适用安装直径25.4 mm光学元件，附带1个SM1R卡环	1
光纤组件	光纤法兰，SM1外螺纹，SMA连接头	SM1E-SMA	光纤法兰，SM1外螺纹，SMA连接头	1
		FLF1A	固定式透镜安装架，SM1内螺纹，无同轴接杆安装槽，适用安装直径25.4 mm光学元件，附带1个SM1R卡环	1
		OP-75	Ø12 .7mm接杆，顶部M4×12螺柱，底部M6螺纹孔，L=75 mm	1
物镜组件	Nikon，相衬物镜，10X，NA 0.25，工作距离6.2 mm	N10X-PHE	Nikon相差物镜，10X，ADL，数值孔径0.25，工作距离6.2 mm	1
		SM1-M25A	螺纹转接件，M25×0.75内螺纹转SM1外螺纹	1
		FLF1A	固定式透镜安装架，SM1内螺纹，无同轴接杆安装槽，适用安装直径25.4 mm光学元件，附带 1个SM1R卡环	1
		OP-75	Ø12 .7mm接杆，顶部M4×12螺柱，底部M6螺纹孔，L=75 mm	1
显微样品	1、荧光微球； 2、粒径5.0 μm 3、最大激发波长540 nm 4、最大发射波长580 nm	RTR1Ee-N	分辨率负组合测试靶，直径25.4 mm	1
		FSK5	五组荧光载玻片	1
		7-2-0500	荧光微球，粒径5.0 μm，最大激发波长540 nm，最大发射波长580 nm，单位：1%w/v，10 ml	1
		180006	Φ25.4 mm，厚度=4.0 mm λ/4 未镀膜，精退火K9光学玻璃	1
工具类组件	用于光路高度，光路水平调节，用于清洁存放光学元件	OWR-1A	卡环扳手，扁头，适用SM1系列产品	1
		OWR-05A	卡环扳手，扁头，适用于SM05系列产品	1
		MHG-130P	磁性光束高度尺，138 mm×35 mm，底部带磁铁和销钉	1
		BDS-12-KIT	含整理架以及六种规格的球头起子和内六角扳手	1
		SSB-M3M4	M3和M4螺丝套件，12格装	1
		SSB-M6	M6螺丝套件	1
		CT2-L-B16	擦镜纸，55%木浆纸&45%聚酯纤维，纸张尺寸10.0 cm×10.0 cm，62.0 g/m2	1
		AB-UD2	单向气吹，硅胶，带空气过滤网，长嘴	1
		DB1-PT-250	泵压式分液瓶，PE（聚乙烯）瓶身/吸管，无磁不锈钢瓶盖，250 ml	1
		WB2-500	乙醇安全洗瓶，LDPE&PP，弯嘴瓶盖，500 ml	1
		PPC-S	4个储物盒一组，含网格海绵抽屉储物盒，尺寸270 mm×180 mm×100 mm（长×宽×高），网格海绵分三层，尺寸分别为255 mm×155 mm×28 mm、255 mm×155 mm×28 mm、245 mm×155 mm×15 mm，海绵网格尺寸15 mm×15 mm	1
		-	铭牌贴纸，规格：普通名片大小，材质：0.5mm铝板带3m胶，光学显微系统套件用	1
		-	精编平纹罩布，尺寸：1.8*1.2m，中间印花，红底白字	1
选配	安装服务可选	工程师上门安装调试+培训

光学显微镜教学系统

一、系统介绍

光学显微镜教学系统以教学为导向，基本涵盖了本科阶段与显微镜课程有关的内容。整套系统由十个单元组成，每个单元涵盖了一个不同的主题，主要包含光学特性、成像技术和显微镜设计等方面的内容。

1.光学成像

光学成像单元是整个系统的基础单元，在该单元我们将指导学生：

数码相机和光谱仪的使用方法；
光谱和透镜及其焦距的测量基础知识；
设置“无限远光学系统”；
光学机械的使用。

2.像差与照明

指导学生对分辨率测试靶进行成像；
探索不同透镜和像差对图像质量的影响；
探索“相干”和“非相干”照明对图像外观的影响。

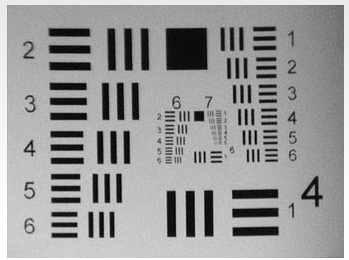

图1 套件包含的分辨率测试靶

3.科勒照明

科勒照明（Kohler illumination）是一种在显微镜成像中被广泛使用的照明方式。它是通过在光路中加入两个透镜的方式，使样本平面上的光照更加均匀，从而提高了成像的质量。在该单元我们将指导学生：

学习搭建基于科勒照明的显微成像系统；
理解每个元件的在系统中的作用和调节方法；
学习共轭平面的概念。

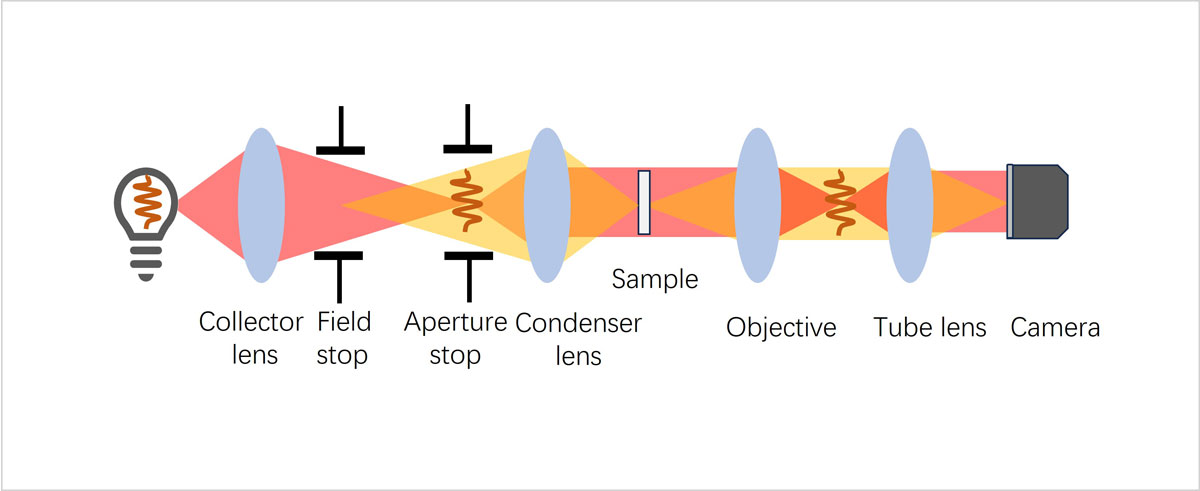

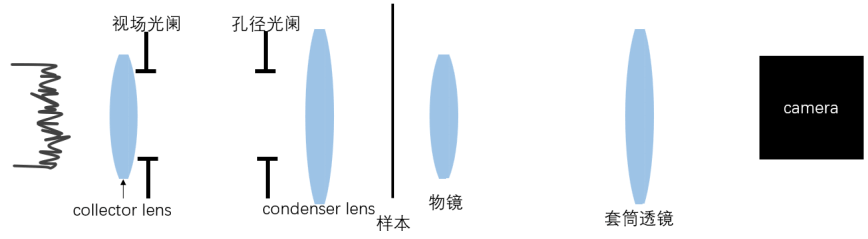

图2 典型的科勒照明配置

4.阿贝成像理论

阿贝成像理论 (Abbe's theory of imaging) 描述了透镜成像系统的基本原理和性能，是一种常用的光学成像理论。阿贝成像理论的基本思想是利用光的波动性来解释显微镜的分辨率限制，为设计和使用高分辨率的显微镜观察微小细节提供了指导。

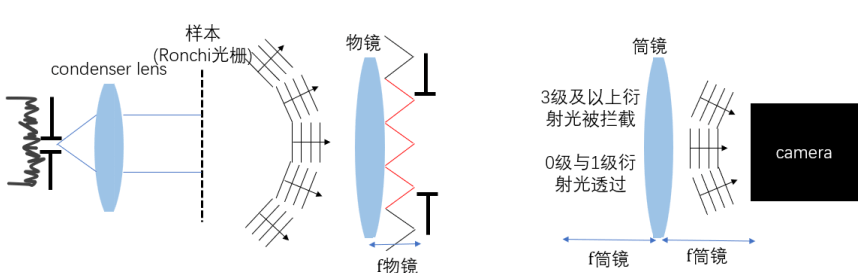

图3 阿贝成像及其对分辨率的影响

根据阿贝理论，被观察的物体可以看作是一个复杂的二维衍射光栅，当用单色平面波照明该物体时（这时整个系统成为相干成像系统），将发生夫琅禾费衍射，在显微镜的后焦面上形成物体的夫琅禾费衍射图样。我们在该单元将指导学生用彩色相机和黑白相机观察样品面和透镜后焦面的成像状况。

5.对比方法

在前面单元中，学生深入理解了阿贝理论和调制传递函数的概念，也学习了相干与非相干照明对成像质量的影响，接下来将探索不同的对比机制。

指导学生设置相衬显微镜；
比较不同样品的明场成像、暗场成像和相衬成像。

6.荧光显微

荧光显微单元指导学生学习荧光成像。荧光真正重要的意义在于，荧光技术可以通过将荧光染料附着在抗体上来标记特定的生物分子特征，从而实现对细胞内的特定分子进行成像和定位。学生将学习荧光的发射和激发，并使用不同的滤光片进行荧光成像。

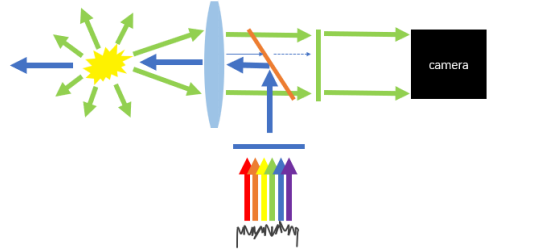

图4 落射式荧光成像

7.光谱和滤光片

指导学生对光谱仪进行波长校准；
指导学生测试不同光学元件的透射光谱并计算其透过率；
研究不同类型滤光片的性质以及干涉滤光片的局限性。

百度网盘下载链接：点击下载提取码: LB01

姓名

手机

单位

邮箱

联系我

反馈产品

反馈类型

反馈内容

提交

历史反馈

{{item.user_name}}发布于{{item.create_time}}

光学显微镜教学系统

光学成像
像差与照明
科勒照明
阿贝成像理论
对比方法
荧光显微技术
光谱和滤光片

LBTEK 光学显微镜教学系统为零部件发货，包含十个光学实验涵盖物料、显微样品、制备工具、系统安装工具、配套软件和详细的课程手册、实验手册、系统手册。用户可以根据LBTEK 提供的手册自行安装并实施教学。当然，也可以自由选择工程师上门安装服务。

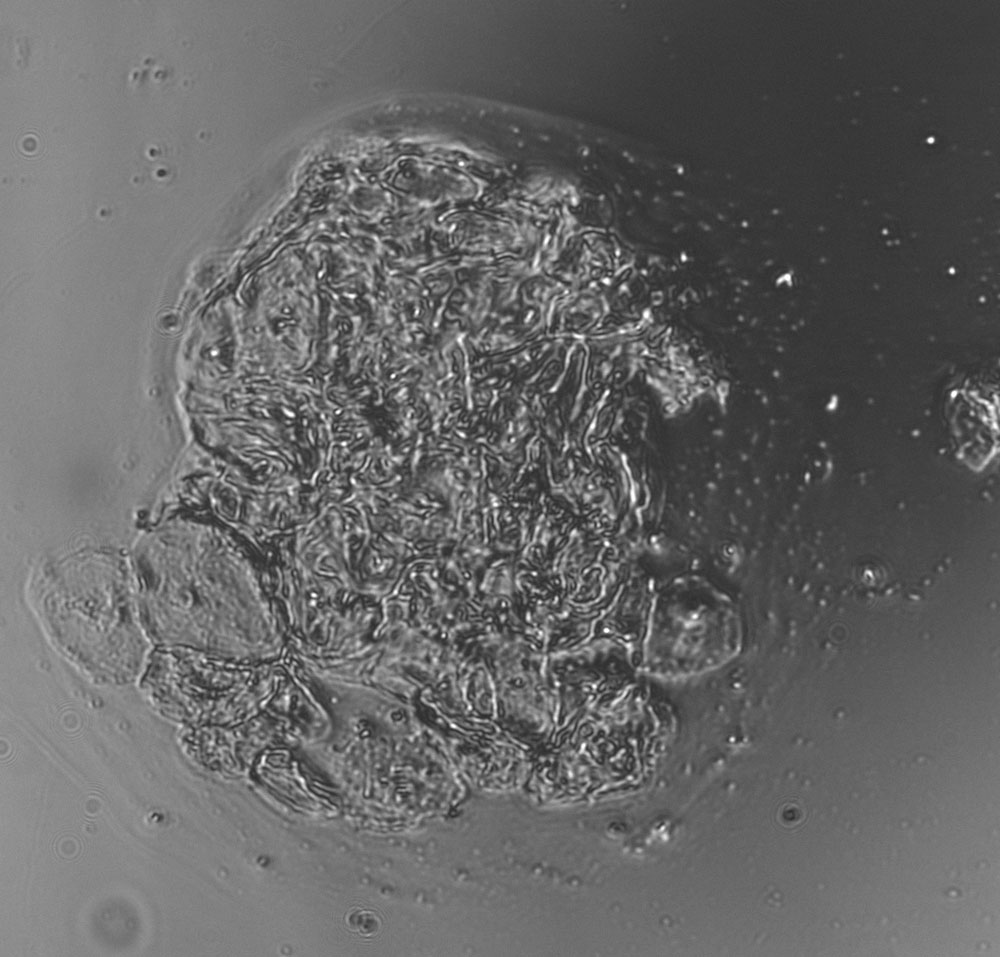

相衬成像（口腔上皮细胞）图像
