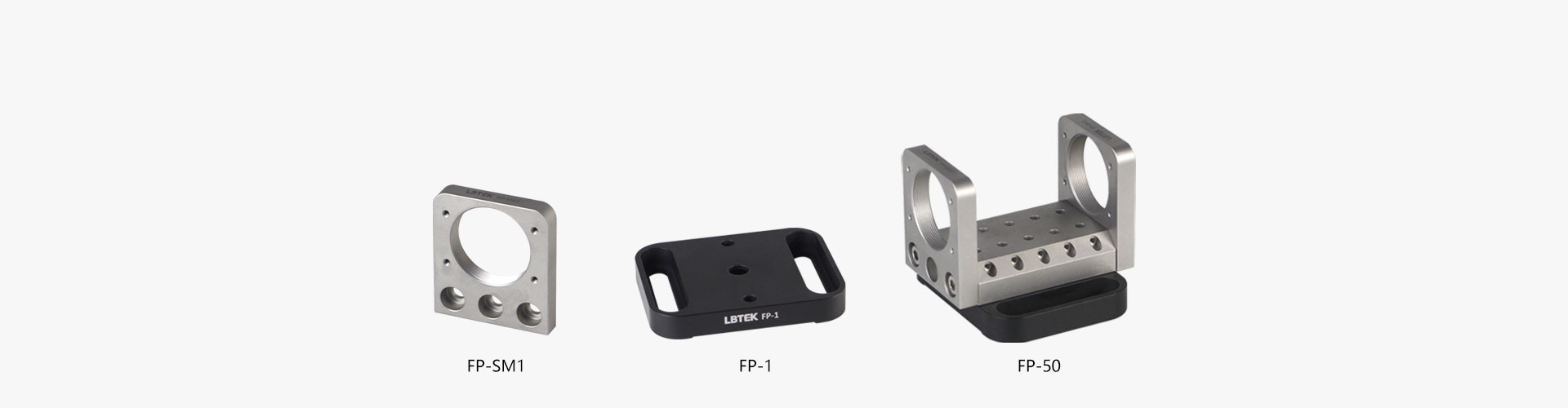

LBTEK 光纤耦合器安装底座（FP-50），用于安装光纤耦合器，搭建微型光纤系统，提供具有长期稳定性和耦合效率的光学回路。不锈钢材质的安装平台，为光纤系统提供稳定性。此回路所有组件的光轴中心高度都一致（高于平台14.3 mm），可以减少搭建系统时的对准过程。光纤耦合器安装壁板（FP-SM1）可以用两个附带的M4螺钉安装在光纤耦合器安装底座的侧面，4个M2螺纹孔可与光纤耦合器螺纹连接。光纤耦合器安装底板（FP-1）可以将光纤耦合器底座转接在面包板上，也能与英制或公制面包板、接杆、接杆支架兼容。
|
材质
303不锈钢/6061铝合金
|
表面处理
喷砂+钝化/黑色阳极氧化
|

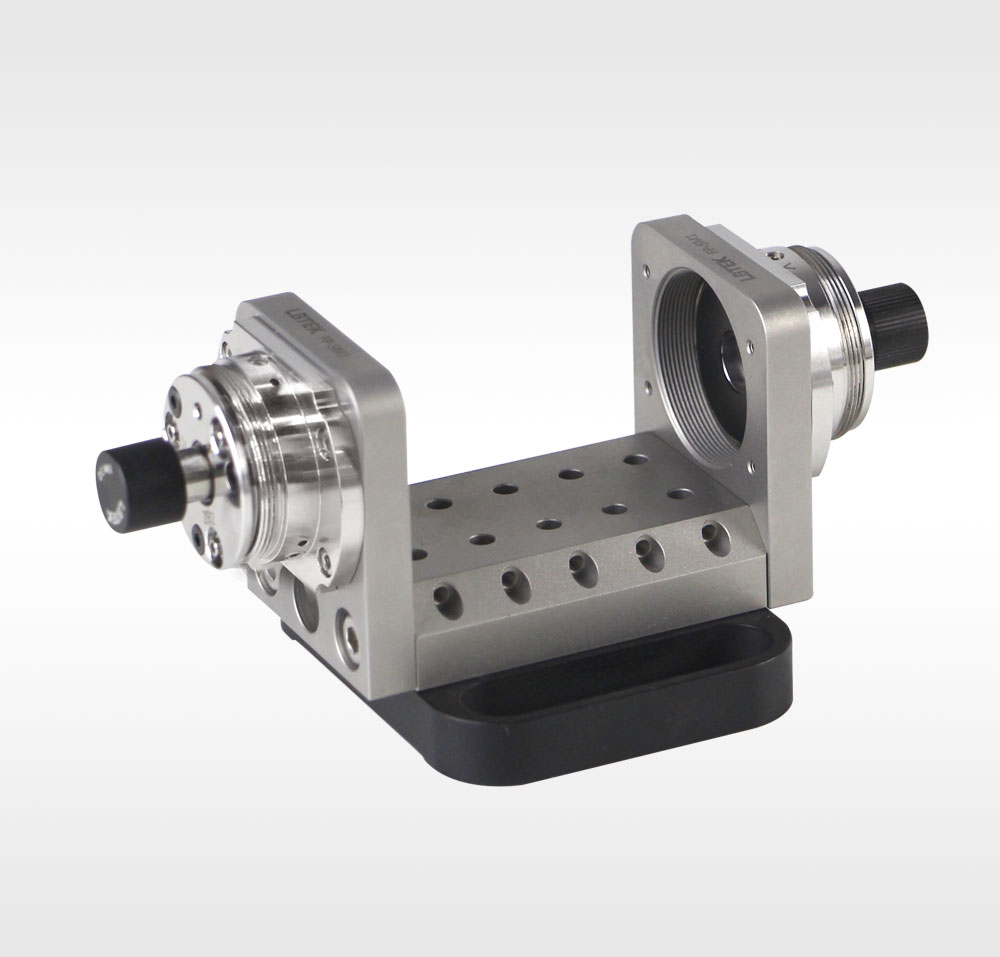

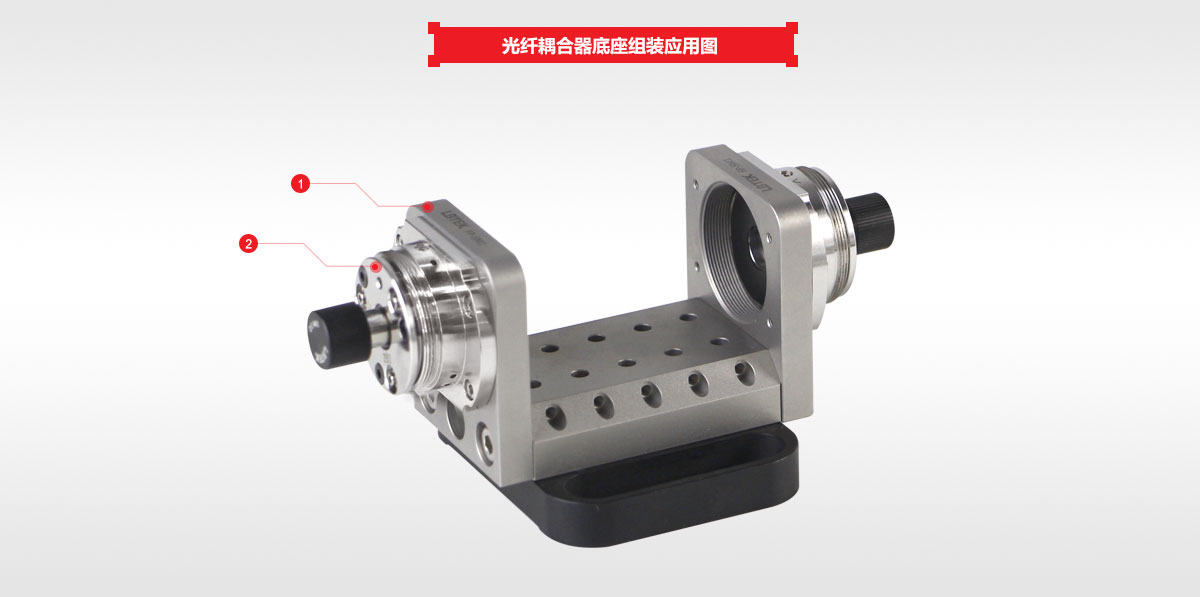

| LBTEK 光纤耦合器底座组装应用图 | ① 光纤耦合器底座FP-50×1 | ② FP5-系列五轴光纤耦合器/准直器 |

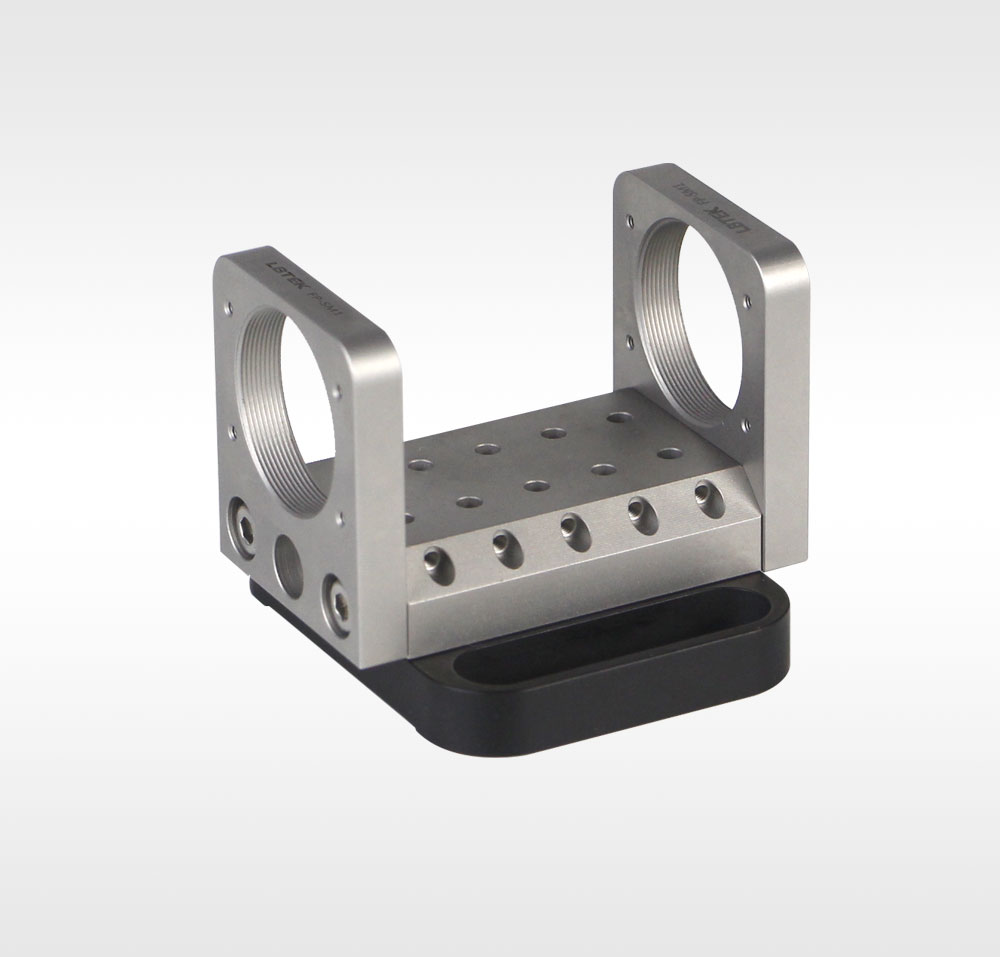

LBTEK 光纤耦合器安装底座，用于安装光纤耦合器，搭建微型光纤系统，提供具体长期稳定性和耦合效率的光学回路。两个壁板均含有4个M2螺纹孔，可与光纤耦合器螺纹连接，附带一个SM1内螺纹孔，兼容我们的Ø25.4 mm透镜套筒和其它的SM1螺纹组件。底板两边带两个M6沉头槽，可用M6圆柱头内六角螺钉将底板平行锁紧在光学平台或面包板上，底面带M6螺纹孔，可与接杆连接。购买附送2个M6圆柱头内六角螺钉和平垫。
| 产品型号 | 端口数目 | 是否附带壁板 | 外形尺寸 | 单价 | 对比 | 发货日期 | |||
|---|---|---|---|---|---|---|---|---|---|
|
|
FP-50 | 单轴 | 是 | 65 mm × 63 mm × 51 mm | ￥1444 | 当天 |
|
加入购物车 | |
|
|
FP-38 | 单轴 | 是 | 65 mm × 51 mm × 51 mm | ￥1355 | 当天 |
|
加入购物车 | |
|
|
FP-76 | 单轴 | 是 | 89 mm×63.5 mm×51 mm | ￥1553 | 当天 |
|
加入购物车 |
LBTEK 光纤耦合器安装壁板，可以用两个附带的M4螺钉安装在光纤耦合器安装底座的侧面，4个M2螺纹孔可与光纤耦合器螺纹连接，附带一个SM1内螺纹孔，兼容我们的Ø25.4 mm透镜套筒和其它的SM1螺纹组件。购买附送一个SM1卡环。
| 产品型号 | 是否兼容同轴系统 | 螺纹孔规格 | 沉头孔规格 | 单价 | 对比 | 发货日期 | |||
|---|---|---|---|---|---|---|---|---|---|
|
|
FP-SM1 | 否 | SM1/M2 | M4 | ￥379 | 当天 |
|
加入购物车 |
LBTEK 光纤耦合器安装底板，可以将光纤耦合器底座转接在面包板上，也能与英制或公制面包板、接杆、接杆支架兼容。两个M6沉头槽位于底板两侧位置，其间距与螺纹孔间距成倍数关系，可用M6圆柱头内六角螺钉将底板平行锁紧在光学平台或面包板上。购买附送M6安装螺钉。
| 产品型号 | 安装孔规格 | 沉头孔规格 | 单价 | 对比 | 发货日期 | |||
|---|---|---|---|---|---|---|---|---|
|
|
FP-1 | M6沉头槽 | M4/M6沉头孔 | ￥71 | 当天 |
|
加入购物车 |
| 产品型号 | 波长 | 当前波长(nm) | 当前透射率(%) |
|---|
