• 俯仰、偏摆角度±2°/3°
• X/Y方向调节行程为±1.0 mm，调节精度0.25 mm/转
• 两侧面带M6螺纹孔适用于安装光学接杆

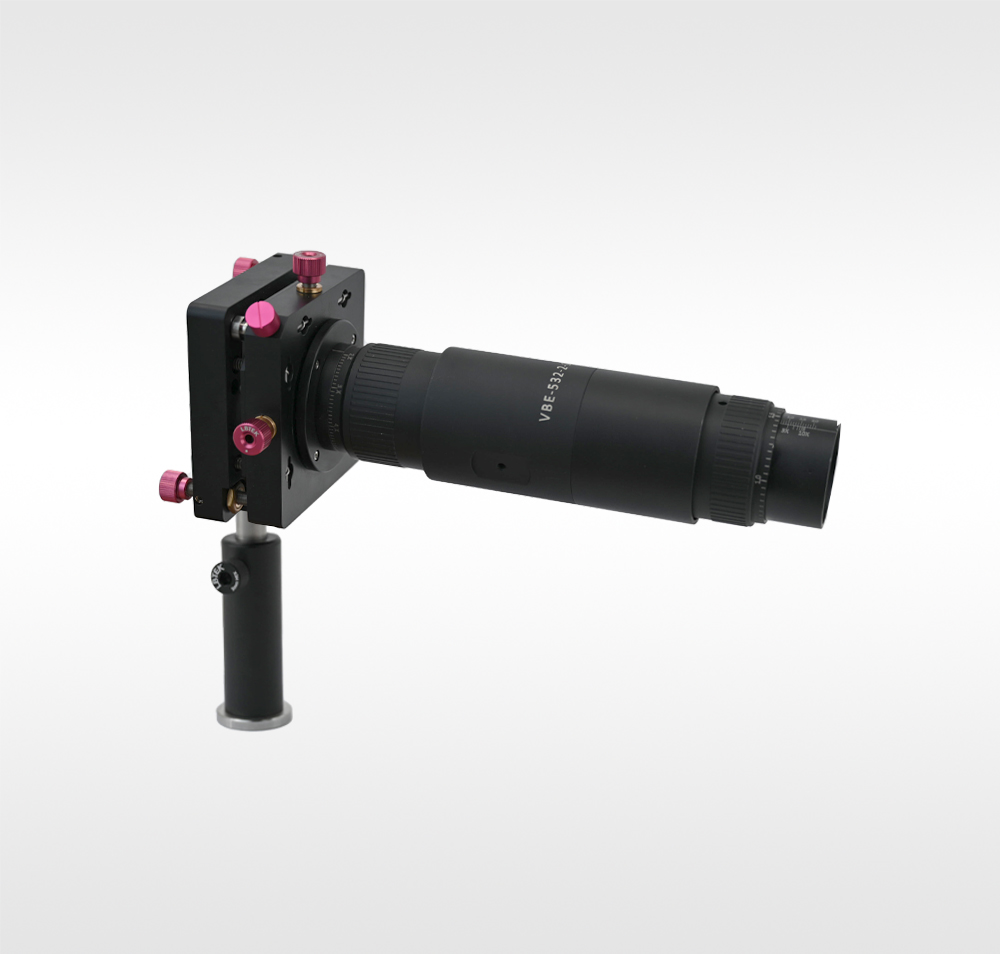

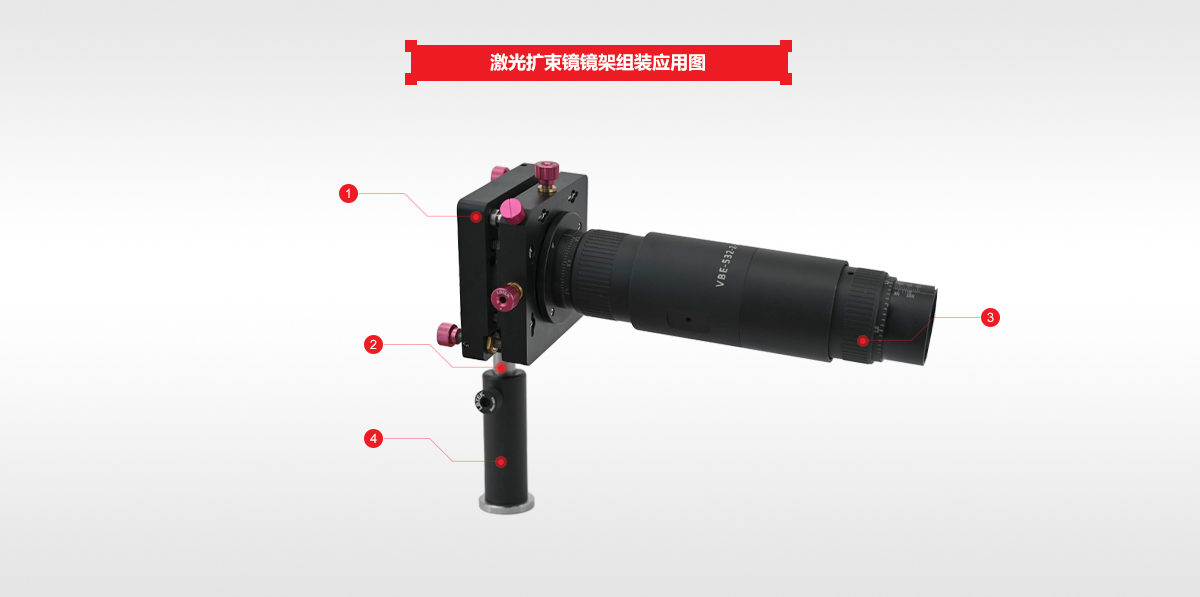

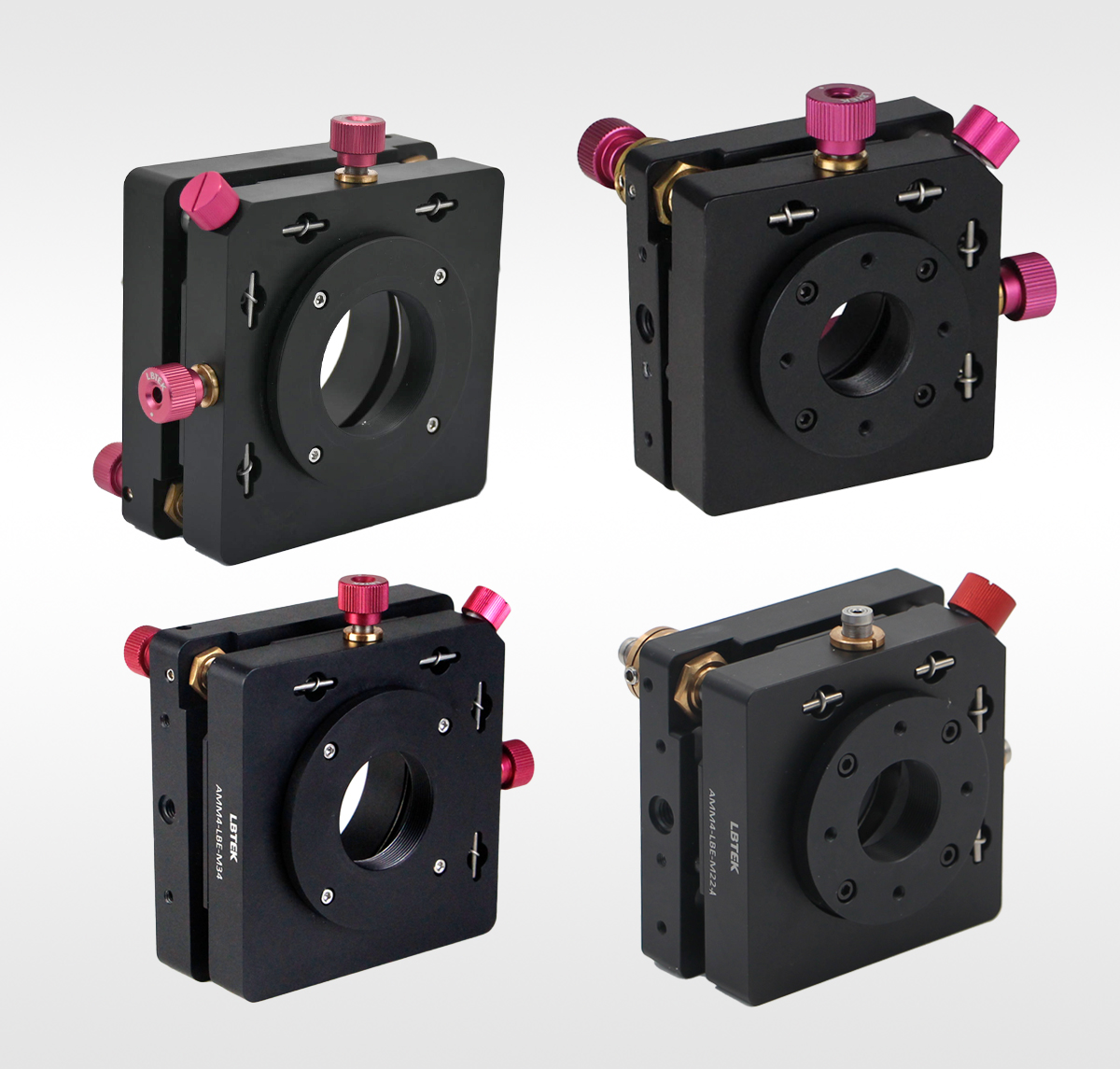

LBTEK 提供的激光扩束镜光学调整架安装大口径激光扩束镜，AMM4-LBE-M22调整架自身带M22×0.75 mm螺纹规格的安装法兰，AMM4-LBE-M34调整架自身带M34×1.0 mm螺纹规格的安装法兰，AMM4-LBE-SM1.5调整架自身带SM1.5螺纹用于安装VBE-532-2-10X扩束镜；并额外单独售卖其它规格的法兰，使用2.0 mm的六角扳手松开法兰上4个M3螺丝即可更换法兰。俯仰/偏摆利用两个M6×0.25的精密螺纹副调节，AMM4-LBE-M22提供±2°的角度调节，每转0.27°；AMM4-LBE-M34/SM1.5提供±3°的角度调节，每转0.19°，螺纹衬套带锁紧结构，使用2.0 mm六角扳手调节锁紧。此外，俯仰/偏摆前板带两个M3螺纹孔用于锁紧，角度调节完可用2.5 mm六角扳手调节锁紧；前后板相对自由度限位采用整块不锈钢板，稳定性更高。X/Y方向调节由两个M6×0.25的精密螺纹副完成，调节行程为±1.0 mm，带调芯锁紧旋钮，调节完成后旋紧旋钮即可长期稳定锁紧（注：调芯锁紧旋钮锁紧后，若需再次调节X/Y方向时，应先松开调芯旋钮再进行X/Y方向调节）。调整架两侧面各带一个M6螺纹孔，用于安装接杆。购买LBTEK 激光扩束镜光学调整架赠送1个2.0 mm六角扳手、1个2.5 mm六角扳手。

• 6061-T6铝合金材质
• 配合调整架AMM4-LBE-M22使用
• 多种规格的安装法兰可选

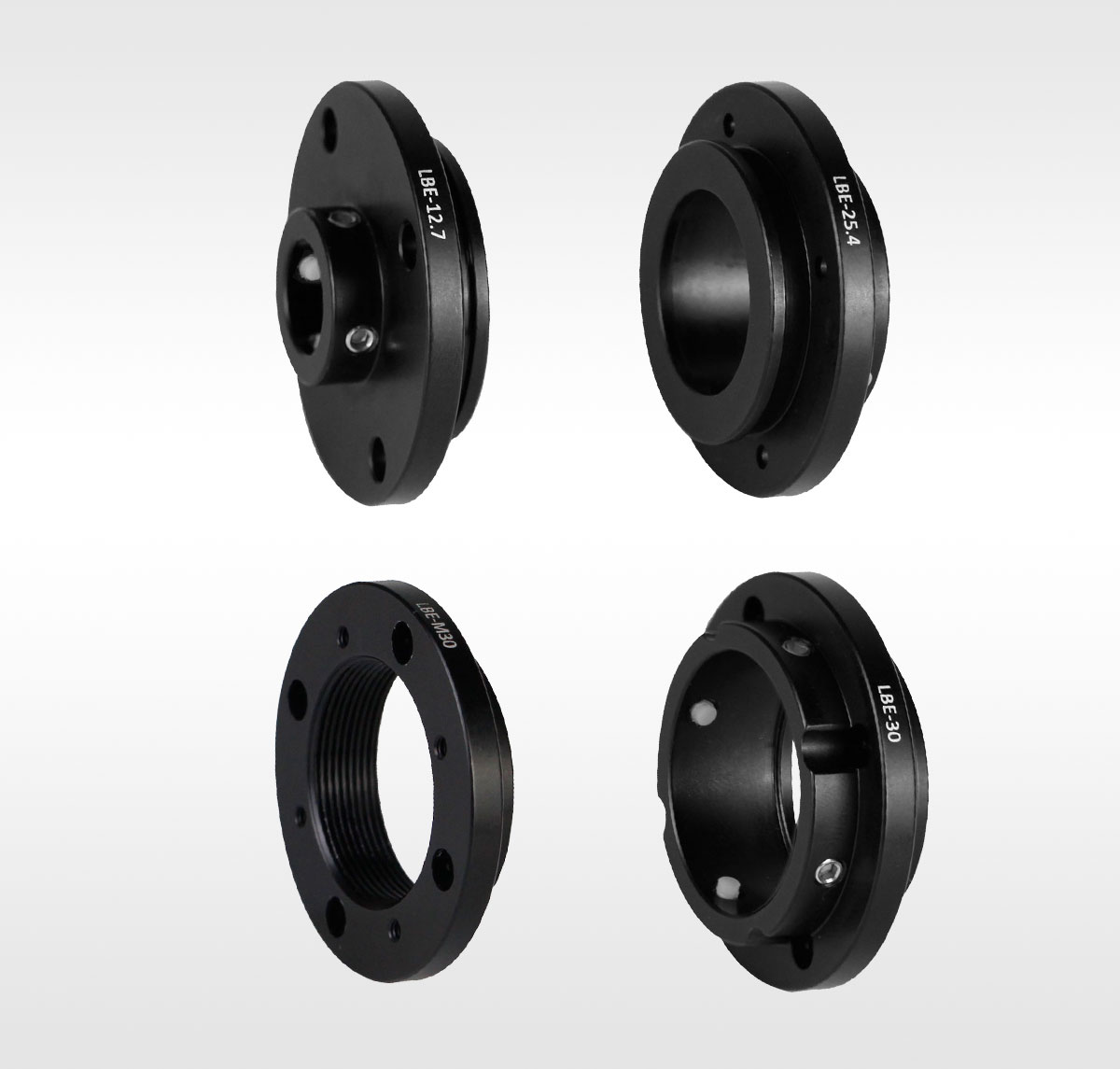

LBTEK 提供的激光扩束镜光学调整架安装法兰与调整架AMM4-LBE-M22配套使用，使调整架AMM4-LBE-M22能兼容多种安装使用要求。多种安装法兰规格可选，包括M30×1.0 mm螺纹安装法兰，以及Ø30 mm/Ø25.4 mm/Ø12.7 mm等光壁安装孔法兰，使用2.0 mm的六角扳手松开调整架AMM4-LBE-M22法兰上的4个M3螺丝即可更换所需的安装法兰。如需其它规格安装法兰，请联系LBTEK技术支持。

• 6061-T6铝合金材质
• 配合调整架AMM4-LBE-M34使用
• 可夹持扩束镜中间部分

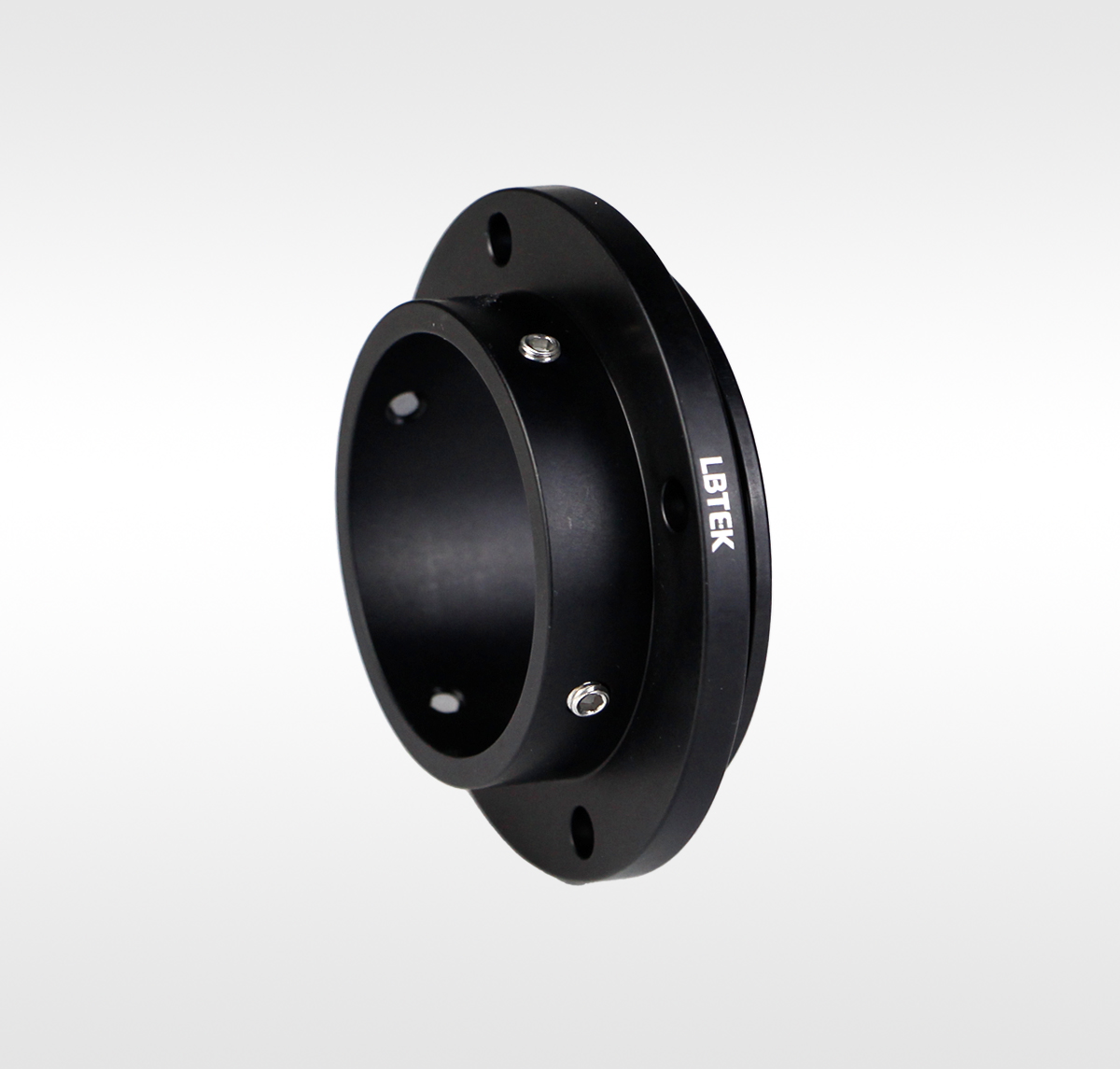

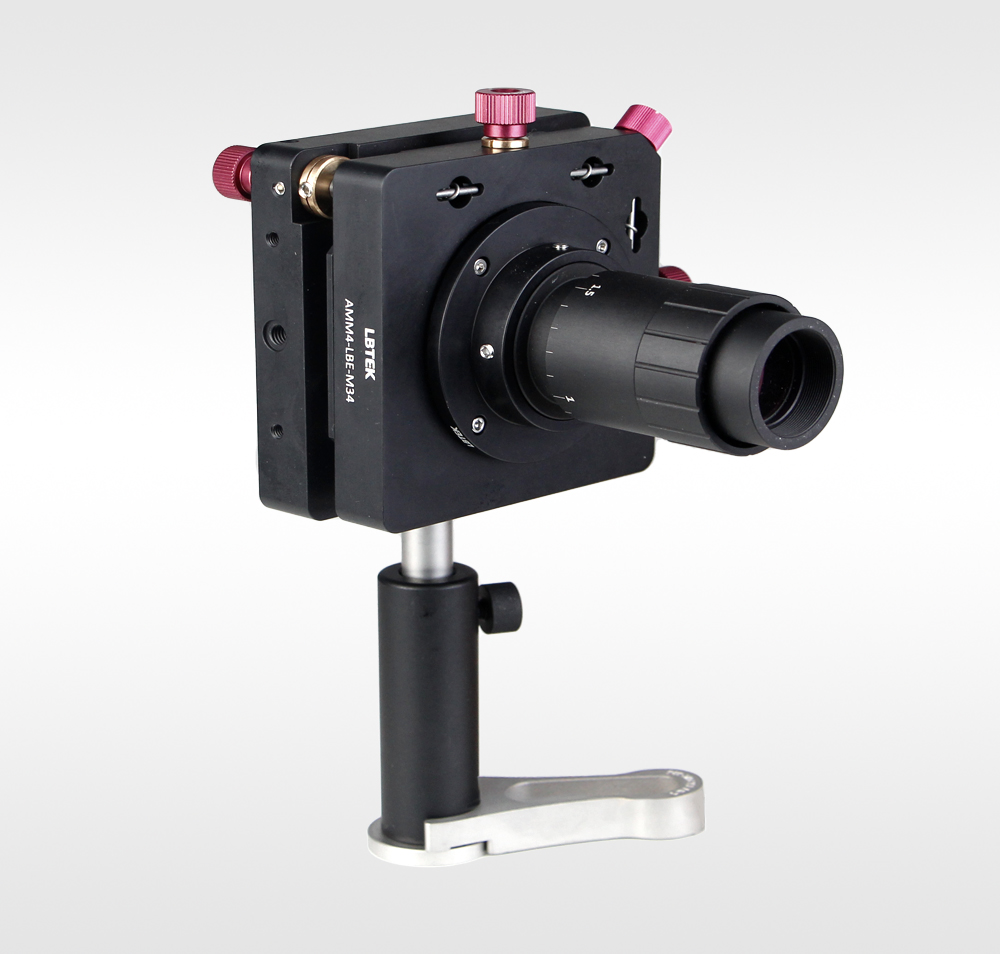

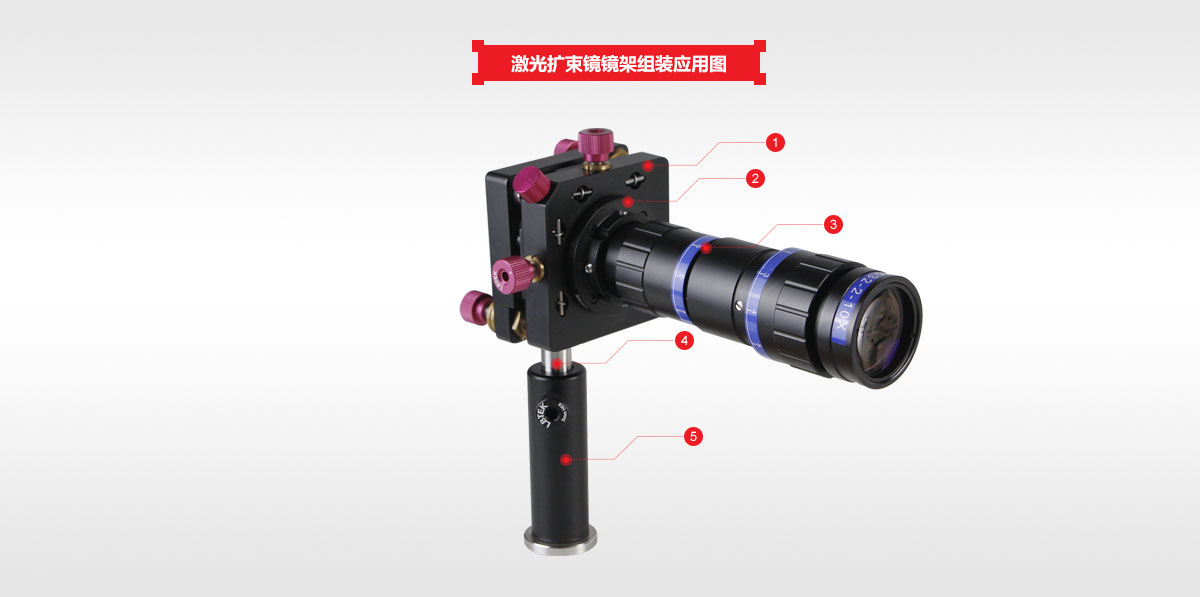

LBTEK 提供的安装法兰与激光扩束镜光学调整架AMM4-LBE-M34配套使用，使调整架AMM4-LBE-M34能兼容多种安装使用要求。LBE-40.5安装法兰通过4个M4螺钉安装在调整架上，并使用2.0 mm的六角扳手拧紧4个胶头螺钉固定可变倍扩束镜，松开调整架AMM4-LBE-M34法兰上的4个M4螺钉即可更换所需法兰。如需其它规格安装法兰，请联系LBTEK技术支持。
