产品说明
  • 准直输出圆形或椭圆形状光束
  • 输出功率:~50 mW
  • 集成散热模块

LD激光模组主要由激光二极管与驱动电源构成,同激光器相比,LD激光模组具有效率高、体积小、寿命长等优点。LBTEK LD激光模组自带准直头,能在中心波长输出功率约50 mW的准直光斑。532 nm与1064 nm型号输出为圆形光斑,其余型号激光模组输出椭圆光斑。由于激光二极供电电压不同,每个激光模组配套有DC稳压电源,购买多款型号时需注意电压适配,以免供电不足降低功率或对电路板造成损害,具体光斑尺寸及适配电压可见于产品型号下详细参数表。LBTEK提供的LD激光模组功率稳定、抗干扰性能优良,机械强度高,不易损坏,便于安装。

通用参数
外壳尺寸
Ø32 mm×110 mm
输出功率
≥50 mW
发散角
<1.5 mrad
功率稳定性
≤1%(1 min),≤2%(8 hour),25℃

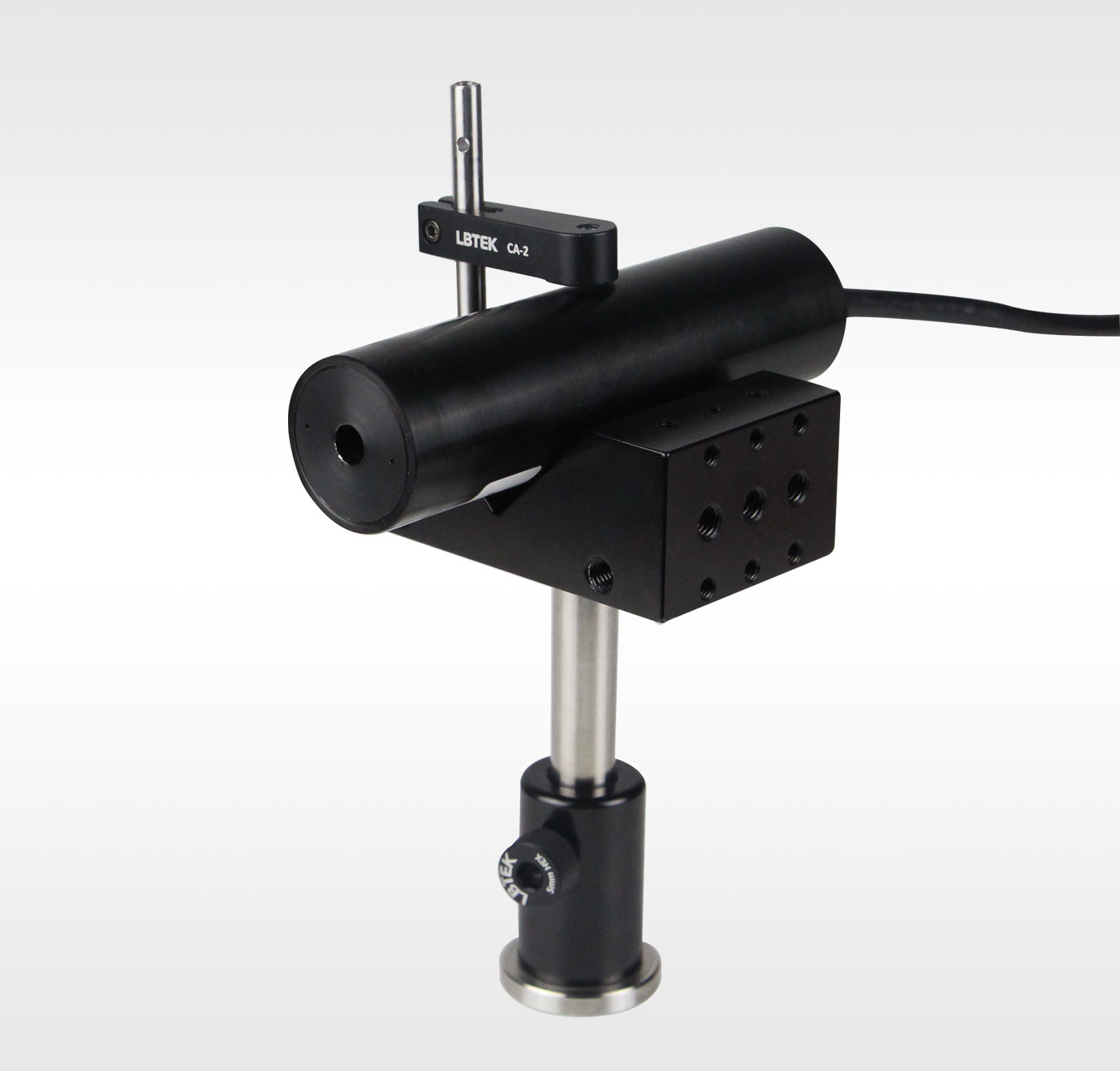

LBTEK LD激光模组组装图

   V型夹持器HM-V50

   LD激光模组LM32-532-C×1

  Ø12.7mm不锈钢光学接杆OP-50×1

   底座式Ø12.7 mm接杆支架PH-50B×1

-

-





LM32-405-C参考光斑



LM32-455-C参考光斑



LM32-520-C参考光斑



LM32-532-C参考光斑



 LM32-635-C参考光斑



 LM32-780-C参考光斑



LM32-808-C参考光斑



LM32-1064-C参考光斑

姓名
手机
单位
邮箱
联系我
反馈产品
反馈类型
{{item.type_name}}
反馈内容
提 交
历史反馈
{{item.user_name}}发布于{{item.create_time}}
{{item.question_content}}

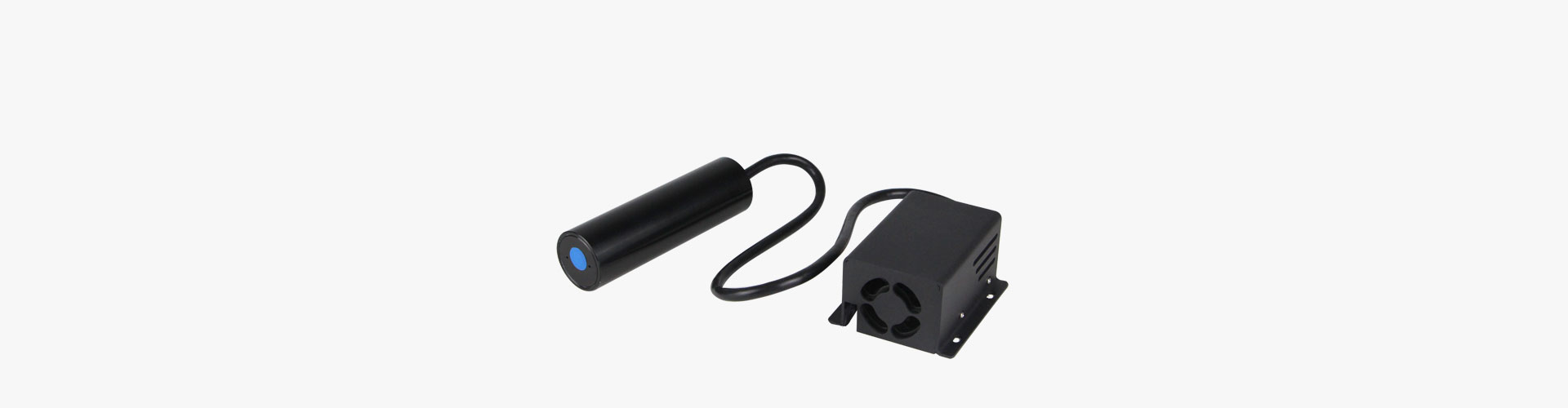

LD带散热激光模组
  • 输出功率:~50 mW
  • 集成散热模块
  • 稳定输出,功率稳定性≤2%(8 hour)

LBTEK所提供的LD带散热激光模组包含激光二极管与相应的适配电源,二极管的外壳直径为32 mm,集成有散热模块,可以在长时间使用下保证良好的功率稳定性。LBTEK带散热激光模组可以安装于HM-V50夹持器上使用。

LD带散热激光模组安装在HM-V50上
产品型号 工作波长 光斑尺寸 单价 对比 发货日期
LM32-405-C 405±5 nm ~4.5 mm(椭圆) ¥3060
当天
加入购物车
LM32-455-C 455±10 nm ~4.5 mm(椭圆) ¥3060
当天
加入购物车
LM32-520-C 520±5 nm ~4.5 mm(椭圆) ¥3060
当天
加入购物车
LM32-532-C 532±1 nm ~1.5 mm(圆形) ¥3060
当天
加入购物车
LM32-635-C 635±5 nm ~4.5 mm(椭圆) ¥3060
4周
加入购物车
LM32-780-C 780±5 nm ~4.5 mm(椭圆) ¥3060
当天
加入购物车
LM32-808-C 808±5 nm ~4.5 mm(椭圆) ¥3060
当天
加入购物车
LM32-1064-C 1064±1 nm ~1.5 mm(圆形) ¥3570
当天
加入购物车
×
