一、定义

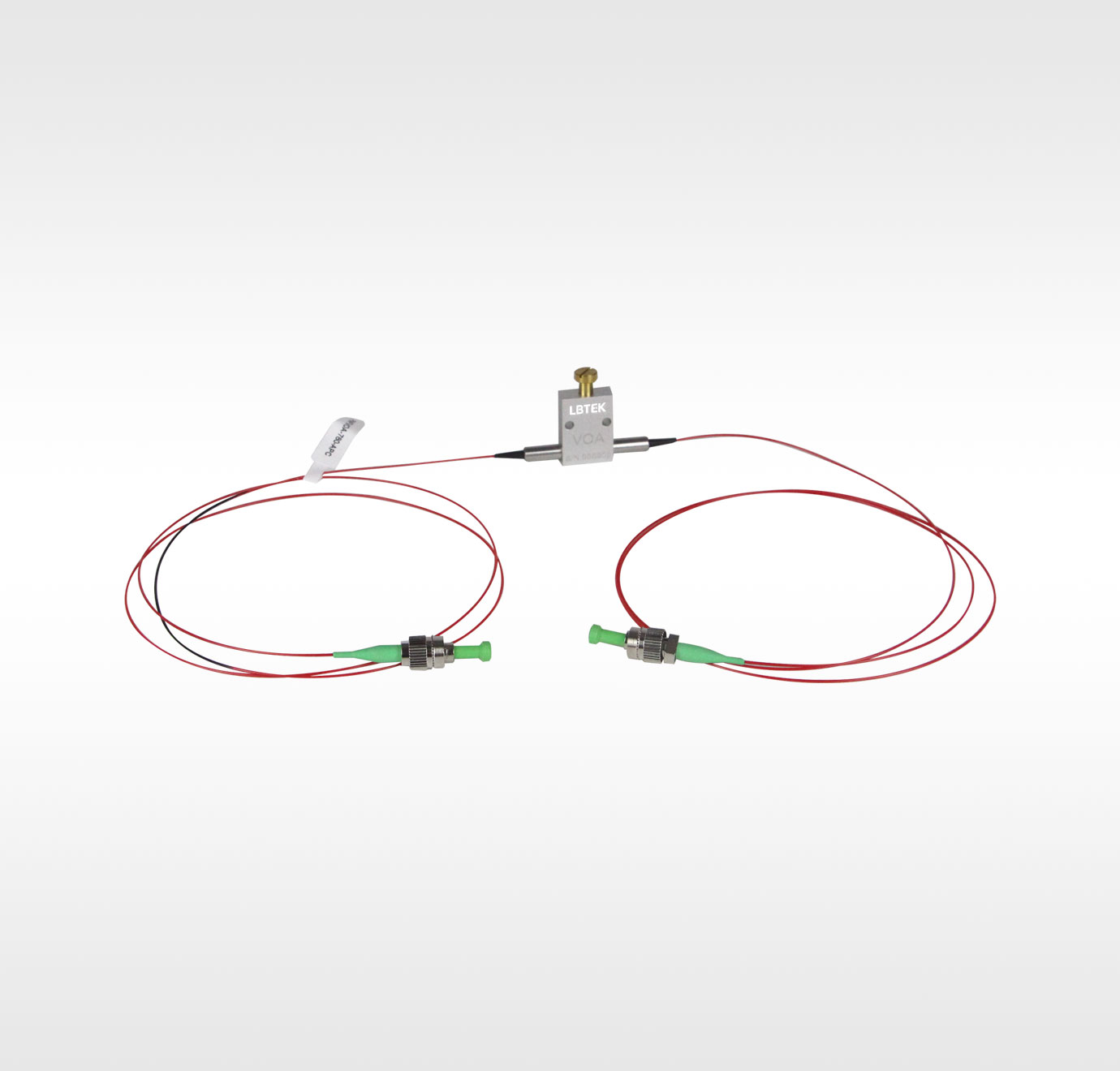

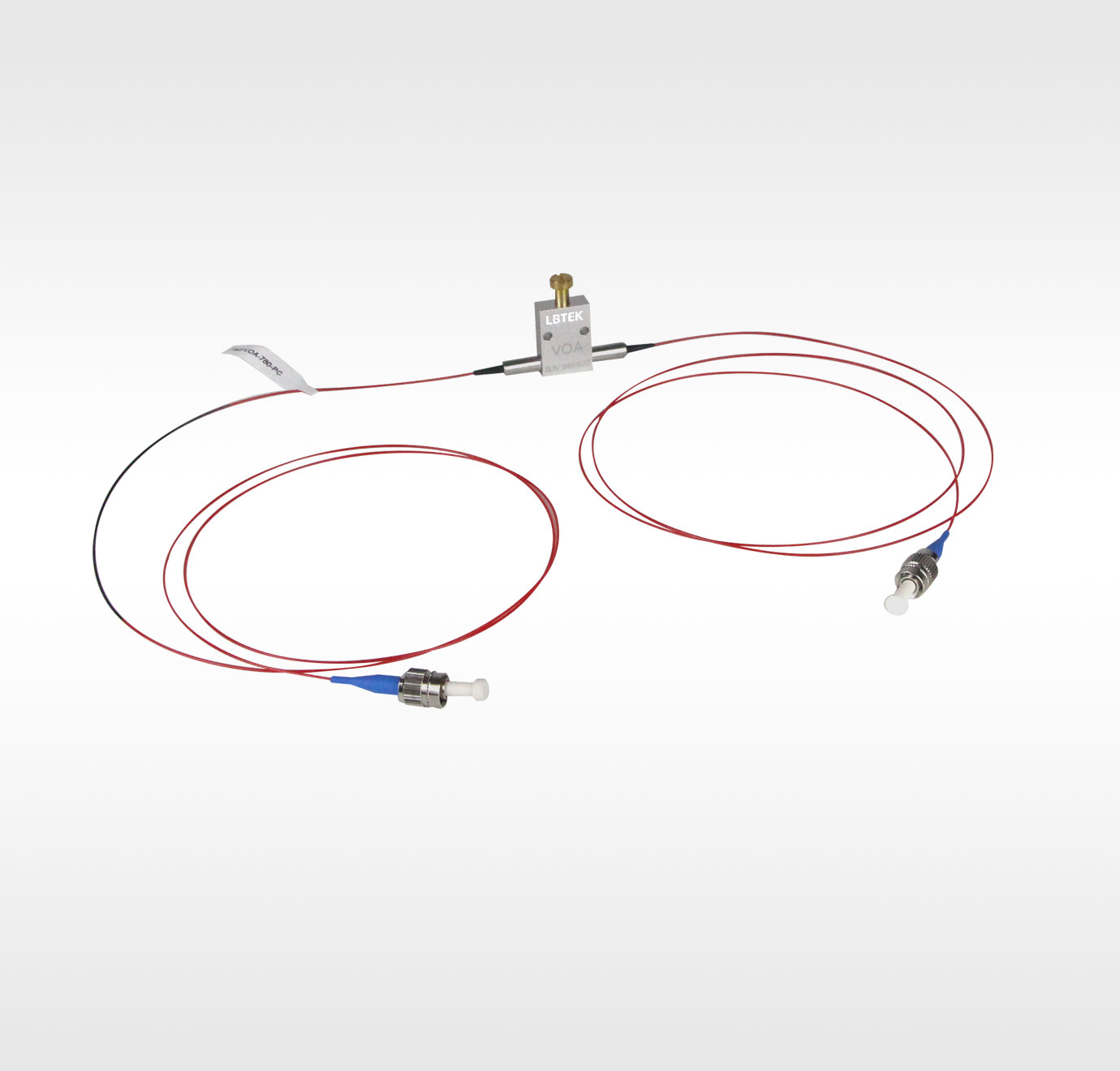

光纤衰减器是一种能降低光信号能量的光器件，用于对输入光功率的衰减，避免了由于输入光功率过强造成接收设备的损害。

二、特点

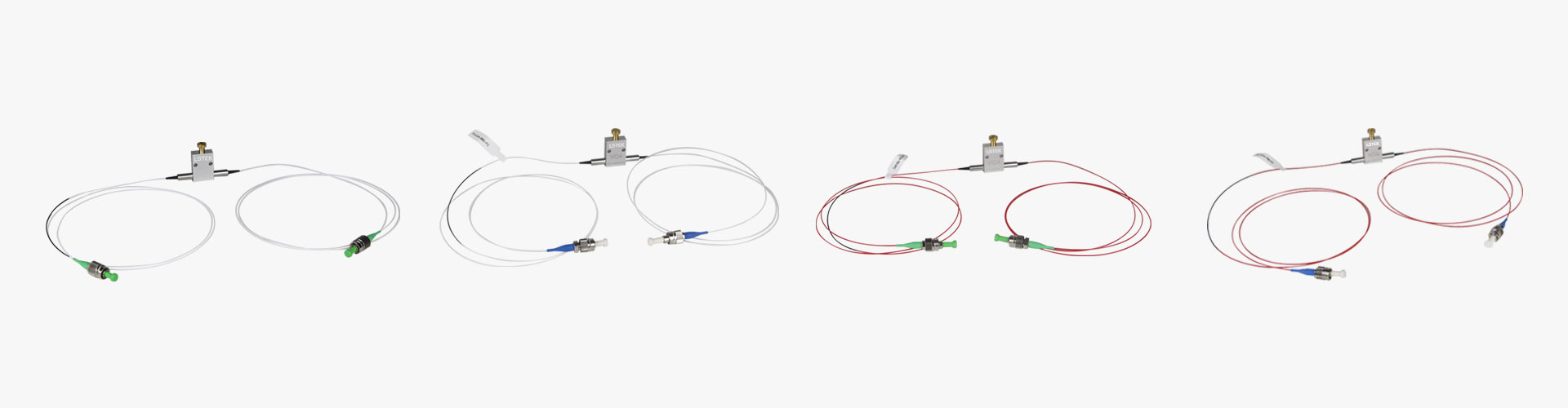

1、可调衰减值；

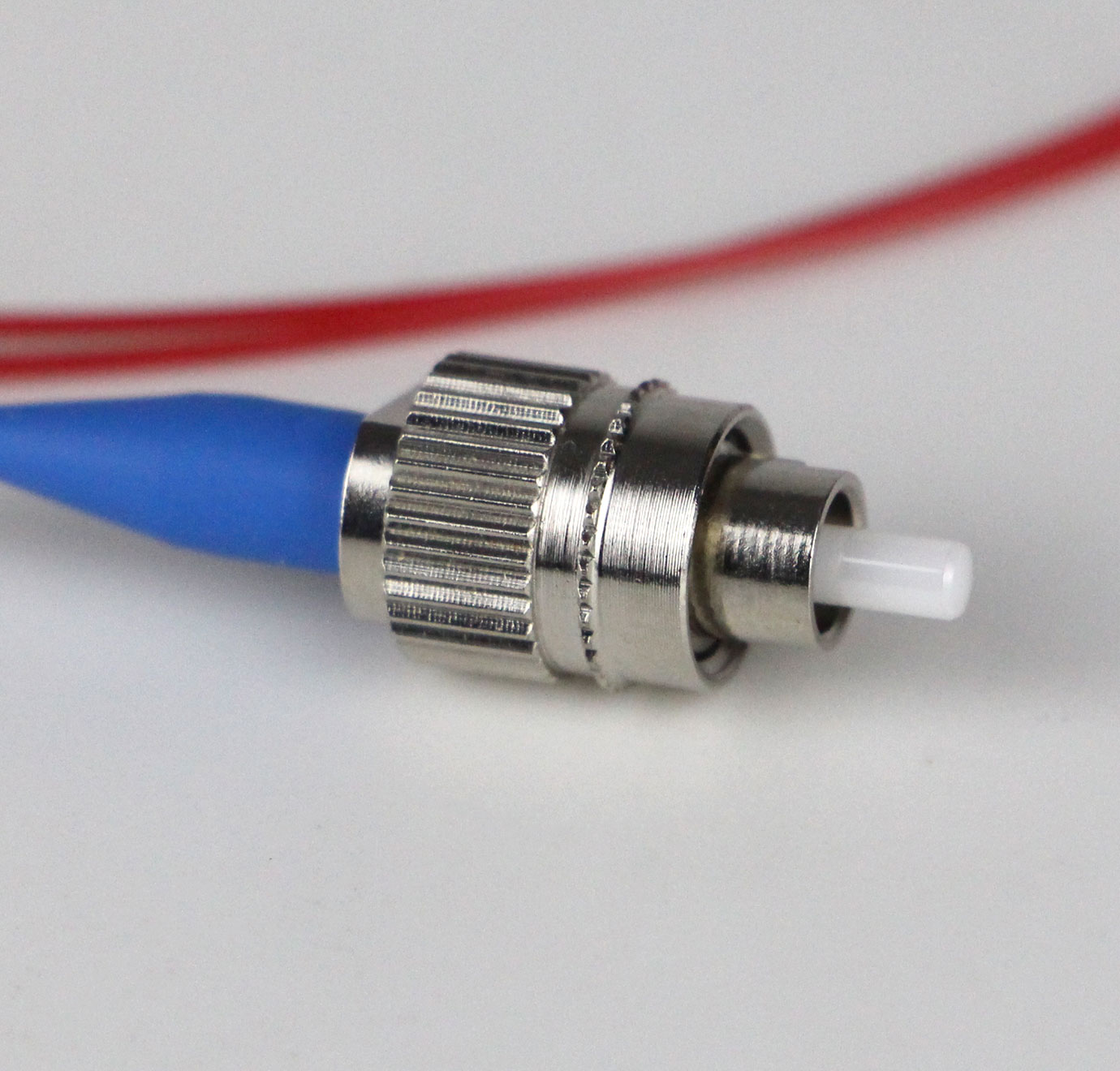

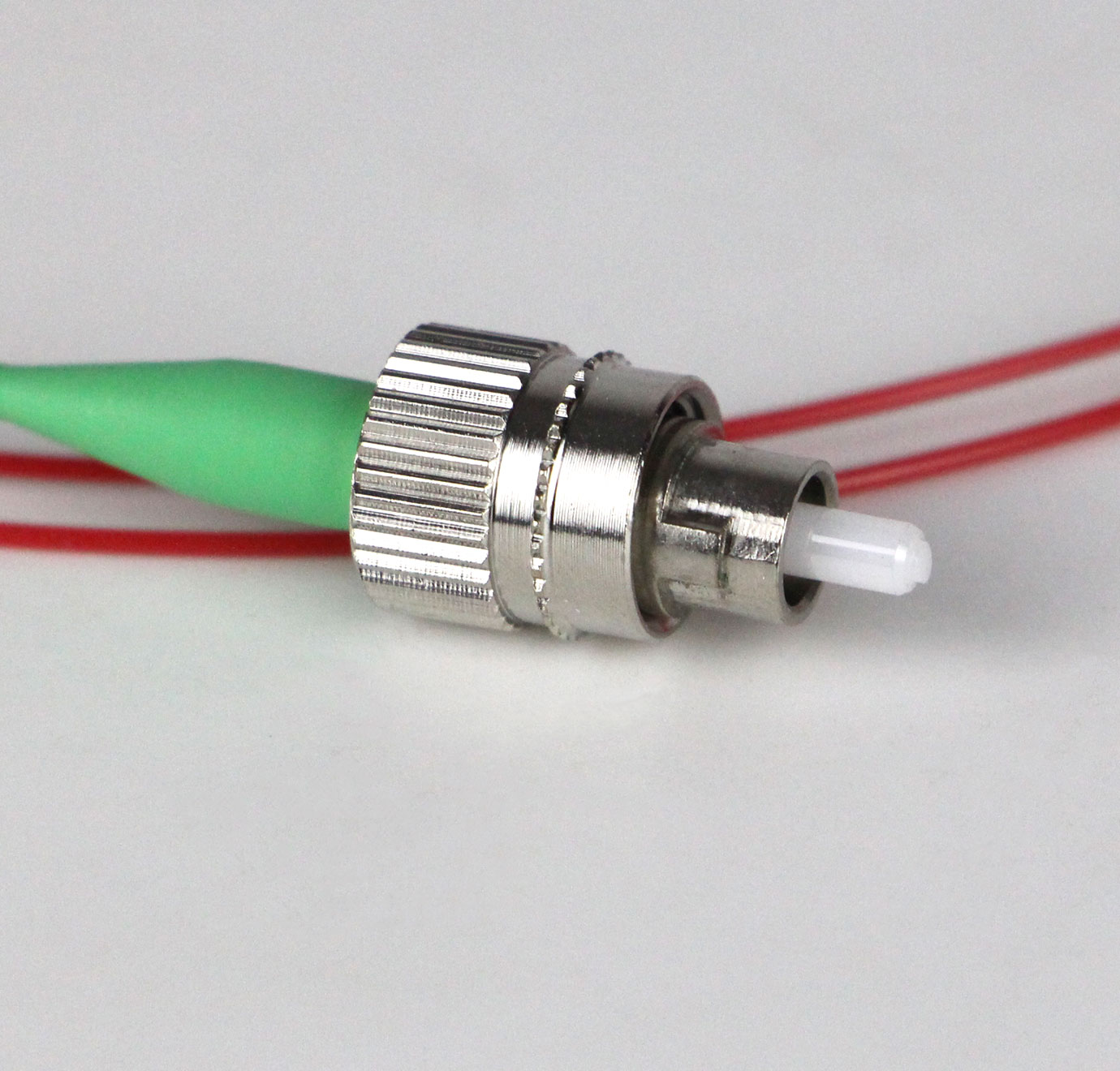

2、FC/PC与FC/APC两种接头可选；

3、高精度，低损耗；

4、可选波长多，可调衰减范围广。

三、说明

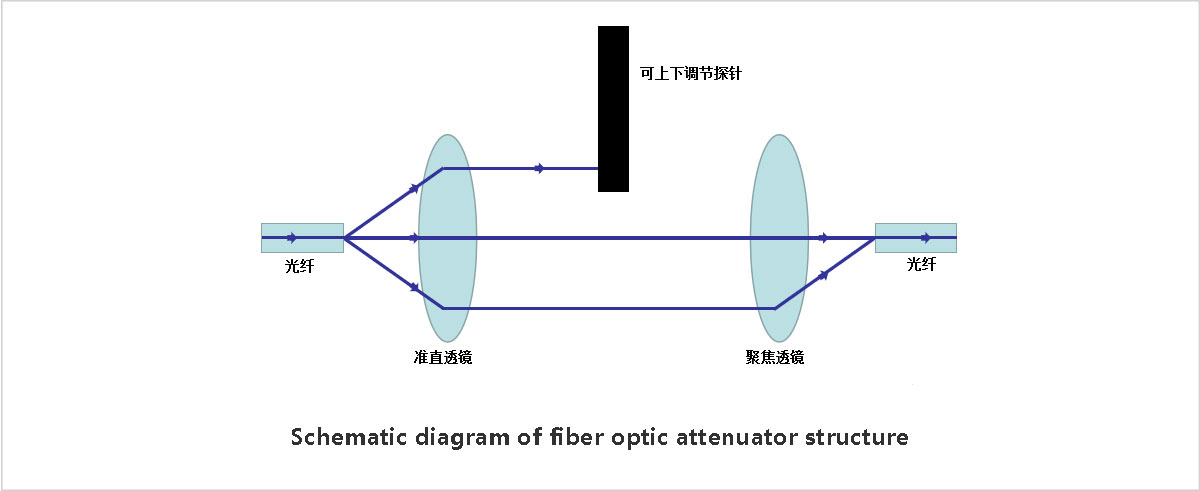

图1 衰减器内部结构图

光纤输出通过准直透镜后变为准直光束，经过可上下调节探针，被遮挡一部分光束，其余光束通过聚焦透镜，输入回光纤中。随着调节探针下上移动，被遮挡光也同步被增多或者减少，形成衰减特性。

关键参数

   衰减范围：当调节探针未阻拦光线时，所产生的衰减值，如下图所示，此衰减值即为透镜的最小衰减值又为典型插入损耗，计算公式为：

                                               IL=-10×lg（Pout/Pin）

当探针未遮挡光线时，输入光功率为100 mw，输出功率为99 mw时，那么该衰减器最小衰减量为：

 IL=-10×lg（Pout/Pin）

=﹣10×lg（99/100）

=0.46 dB

图2 衰减器光线无遮挡结构图

当调节探针将光线全部阻拦时，所产生的衰减值，如下图所示，此衰减值即为透镜的最大衰减值，计算公式为：

IL=-10×lg（Pout/Pin）

当探针未遮挡光线时，输入光功率为100 mw，输出功率为0.01 mw时，那么该衰减器最大衰减量为：

IL=-10×lg（Pout/Pin）

=﹣10×lg（0.01/100）

=40 dB

图3 衰减器光线全遮挡结构图
