可调偏振分束器

一、定义

激光线可调偏振分束器由空气隙零级半波片和激光线偏振分束立方组成，高功率激光线可调偏振分束器由空气隙零级半波片和高功率激光线偏振分束立方组成，宽带可调偏振分束器由消色差半波片和宽带偏振分束立方组成，当线偏振光入射时，旋转半波片可以改变入射光的偏振态，经偏振分束立方后透射P光，反射S光，从而实现连续调节分光比。

二、特点

1. 连续改变线偏振光束的透射强度；

2. 常用于全息及干涉测量；

3. 高功率版本损伤阈值高。

三、工作原理

1. 半波片相位延迟量的产生机理：

可调偏振分束器使用的是空气隙零级半波片（空气隙消色差零级半波片），半波片由两片多级波片中间夹垫片组合而成，多级波片材质为两片石英（单波长）或一片石英+一片氟化镁（消色差），两片波片的快轴互相垂直，如图1所示。

线偏振入射光经过第一片多级波片，分解成o光和e光，产生相位差δ₁；经过第二片多级波片，o光变成e光，e光变成o光，产生相位差δ₂；总的相位延迟量为Δδ：

其中dA和dB分别为第一、第二片多级波片的厚度，当dA-dB满足：

总相位延迟量Δδ=π，即为零级二分之一波片。

图1 空气隙零级半波片延迟量产生示意图

2. 偏振分束立方的工作原理：

LBTEK偏振分束立方，在带由圆点标记棱镜斜面处镀有介质分光膜，以实现P光透射与S光反射。偏振分束立方使用时，不会产生光束偏移，反射光与透射光的光程相等，也可用于缩短系统的光路。相比平板偏振分束镜能明显减小鬼影。

偏振分束立方实现偏振分光的功能基于布儒斯特定律。当自然光以布儒斯特角入射时，反射光全部为线偏振光。此时P光全部透射，而S光部分反射部分透射。由于分束立方材料折射率的原因，通常只有膜层满足布儒斯特角的要求。这时棱镜与膜层间会产生P分量的反射光。为了提高S光反射率与消除P光分量，采用干涉相长与相消的方法。使不同反射面反射的S光相位相同，不同反射面反射的P光相位相差π的奇数倍即可。

图2 偏振分束立方光路示意图

3. 可调偏振分束器工作原理

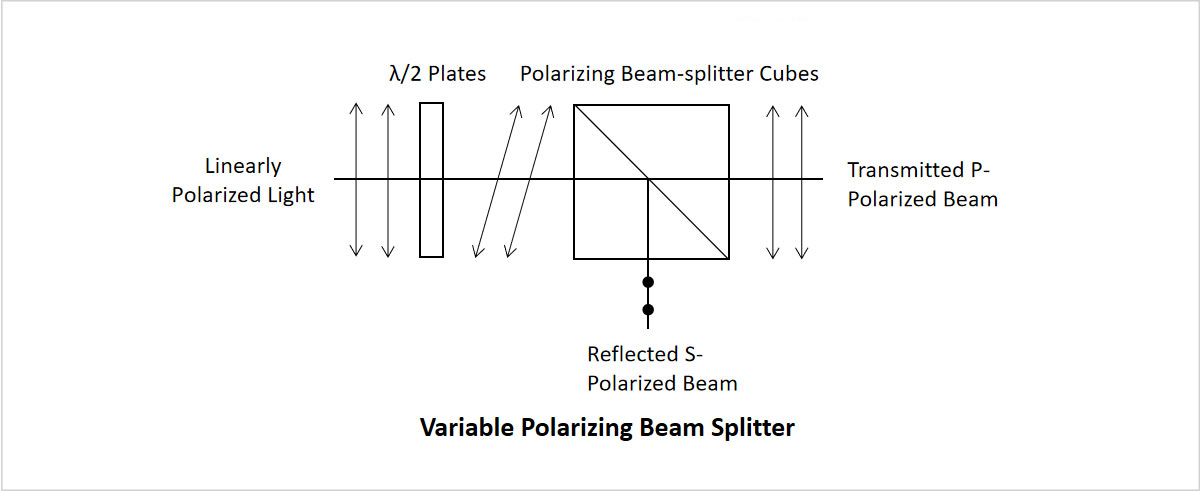

图3 可调偏振分束器光路示意图

LBTEK的可调偏振分束器可以实现线偏振光束透射强度的连续改变，线偏光先经过RM05旋转安装中的半波片，再通过偏振分束立方，透射P光，反射S光。连续旋转半波片，会改变线偏光的偏振方向，即P光和S光的分量大小，从而实现连续调节分光比。

四、曲线说明

LBTEK可调偏振分束器由LBTEK激光线偏振分束立方及石英二分之一波片组成，其对应组成产品型号如下表所示，可点击相应型号详情页链接查看产品详细曲线。
