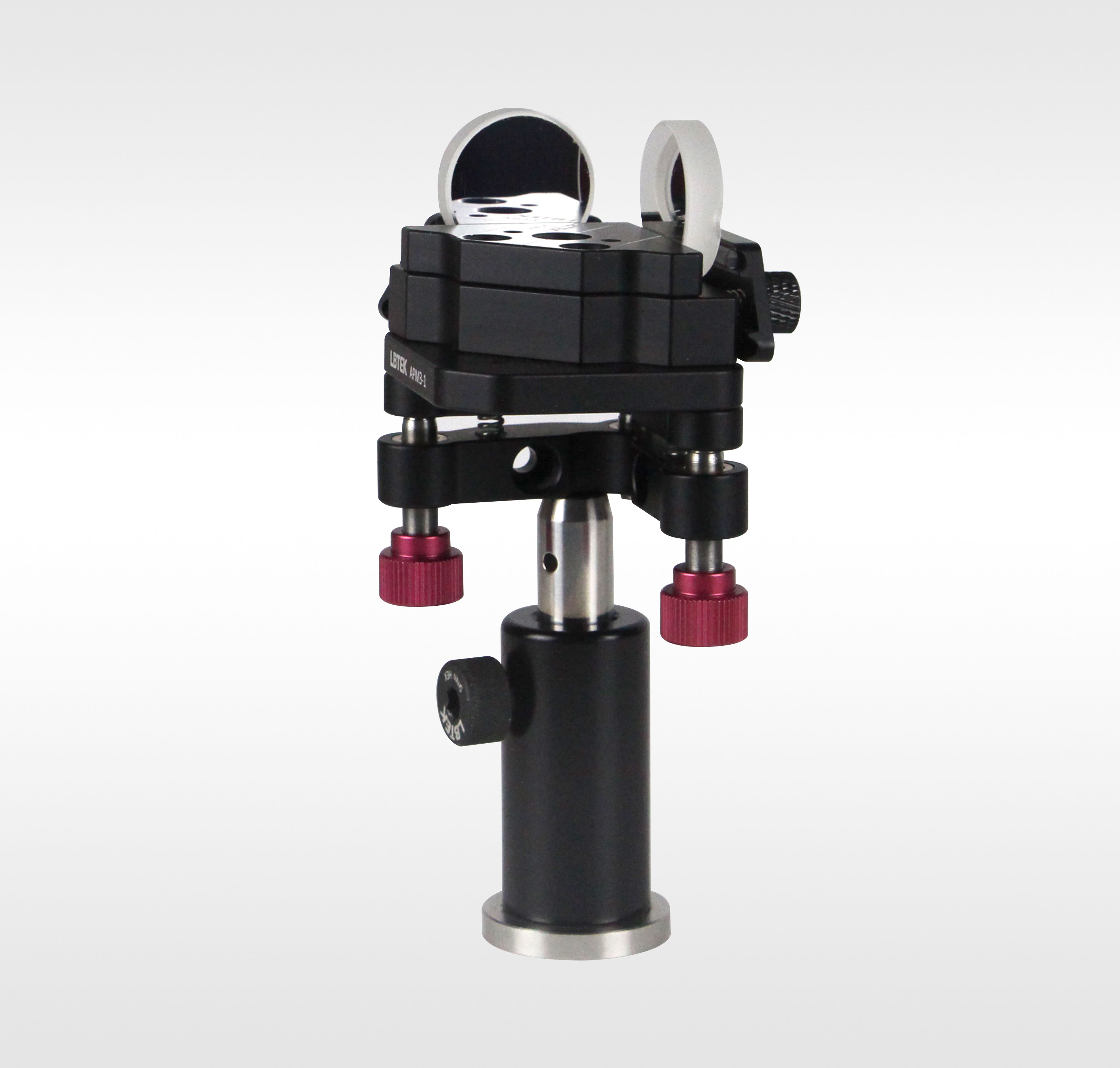

LBTEK 光延迟线反射镜调整架ADM是一种可用于光学延迟的多功能夹具，具有易于使用的特点。调整架提供两个用于安装标准反射镜的正交表面，允许输入光束通过两个反射镜产生光学延迟后，再平行反射回去。输入和输出光束之间的可变间距长达50 mm。光延迟线反射镜调整架ADM配合平台调整架APM3-1使用，可调节俯仰/偏摆角度。调整架可以容纳Ø25.4 mm的反射镜。通过夹板夹持固定，POM棒可防止损坏被夹持物的表面。M4安装孔可将调整架固定在光学接杆上。
|
材质
6061-T6 铝合金
|
表面处理
黑色阳极氧化
|
|
安装连接孔
M4沉头孔
|
光学元件最小安装厚度
3 mm
|

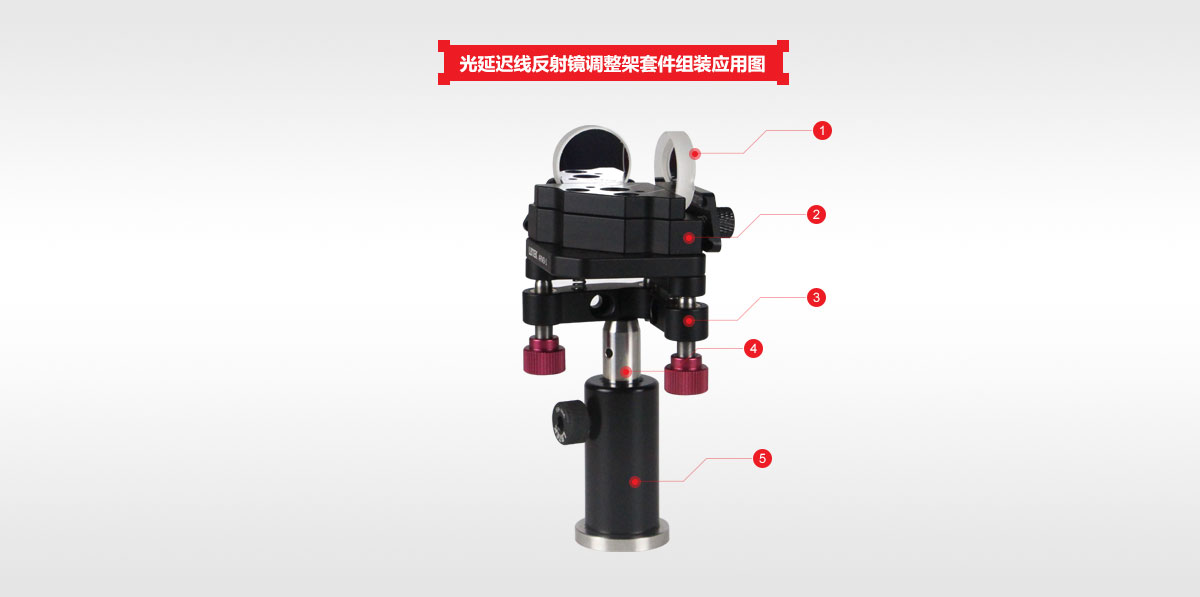

| LBTEK 光延迟线反射镜调整架套件 | ① Ø25.4 mm反射镜×1 | ② 光延迟线反射镜调整架ADM×1 |
③ 平台调整架APM3-1×1 |
| ④ Ø12.7 mm不锈钢光学接杆OP-75×1 | ⑤ 底座式Ø12.7 mm接杆支架PH-75B×1 |
LBTEK 光延迟线反射镜调整架是一种可用于光学延迟的多功能夹具，具有两个用于安装标准反射镜的正交表面。LBTEK 光延迟线反射镜调整架套件包含光延迟线反射镜调整架ADM和平台调整架APM3-1，两者通过M4螺丝连接，可使用附送的六角扳手将零件快速组装、分离。ADM调整架夹板上各含两个手拧螺丝、两个弹簧以及两个塑棒，便于固定光学元件。调整架具有两个精密加工的安装面，以确保标准反射镜彼此90度精确放置。从而允许输入光束通过两个反射镜产生光学延迟后，再平行反射回去。调整架APM3-1具有三个M6×0.25调节丝杆实现±4 °俯仰/偏摆调节，0.4 °/转调节精度。平台上M4安装孔可将调整架固定在光学接杆上。

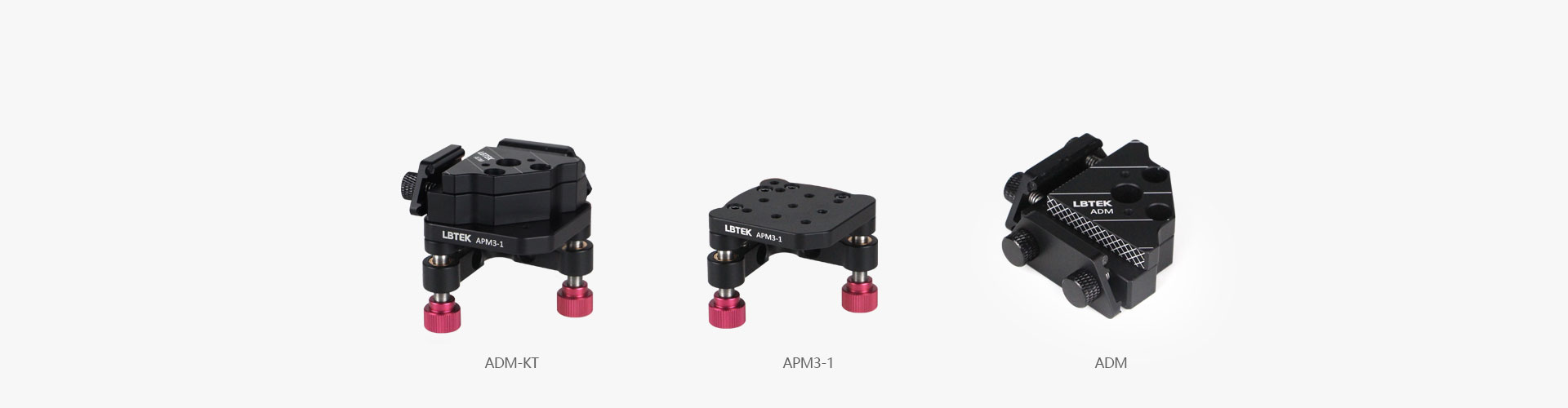

| 产品型号 | 材质 | 表面处理 | 类型 | 单价 | 对比 | 发货日期 | |||
|---|---|---|---|---|---|---|---|---|---|
|
|
ADM | 6061-T6 铝合金 | 黑色阳极氧化 | 反射镜调整架 | ￥1032 | 当天 |
|
加入购物车 | |
|
|
ADM-KT | 6061-T6 铝合金 | 黑色阳极氧化 | 套件 | ￥1770 | 当天 |
|
加入购物车 |
| 产品型号 | 波长 | 当前波长(nm) | 当前透射率(%) |
|---|
