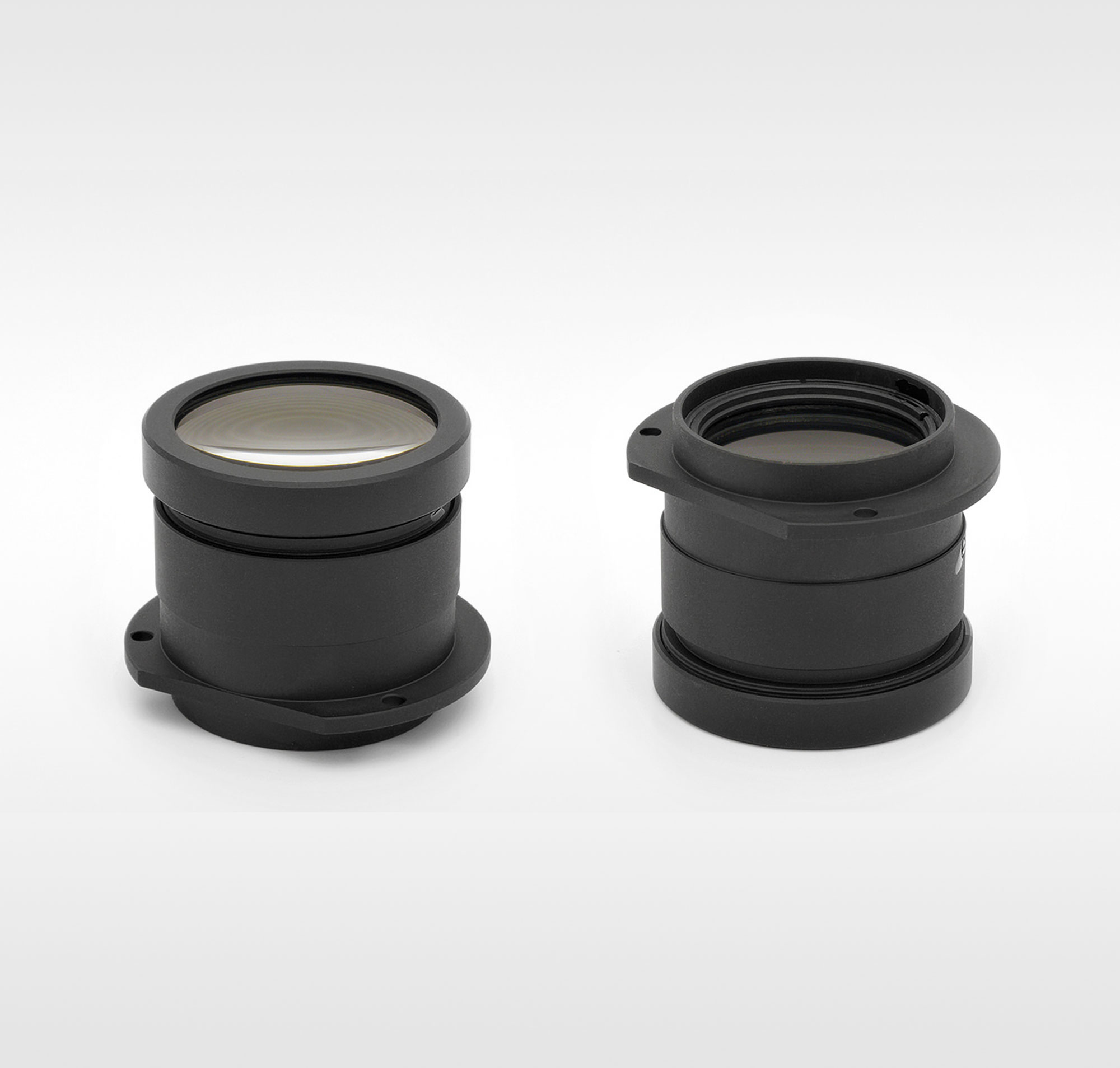

套筒透镜

一、 定义

套筒透镜（Tube Lenses），需和无限远矫正物镜配合使用，来搭建无限远校正光学系统。在无限远校正光学系统中，由物面通过物镜的光线不在物镜成像，而是作为无限远的平行光束进入成像透镜，由成像透镜形成中间像。

二、 特点

1. 无限远矫正设计；

2. 200 mm与400 mm两种焦距可选；

3. 增透膜在紫外、可见光和近红外波段都有高透过率；

4. 衍射极限光学性能。

三、参数说明

LBTEK 提供的套筒透镜可以和成像透镜配合搭建无限远校正光学系统。物镜与成像镜头之间的光束为平行光线，能减少反射照明时，用半反射镜产生的重影或棱镜、滤光片造成的相位变化等。

成像视场

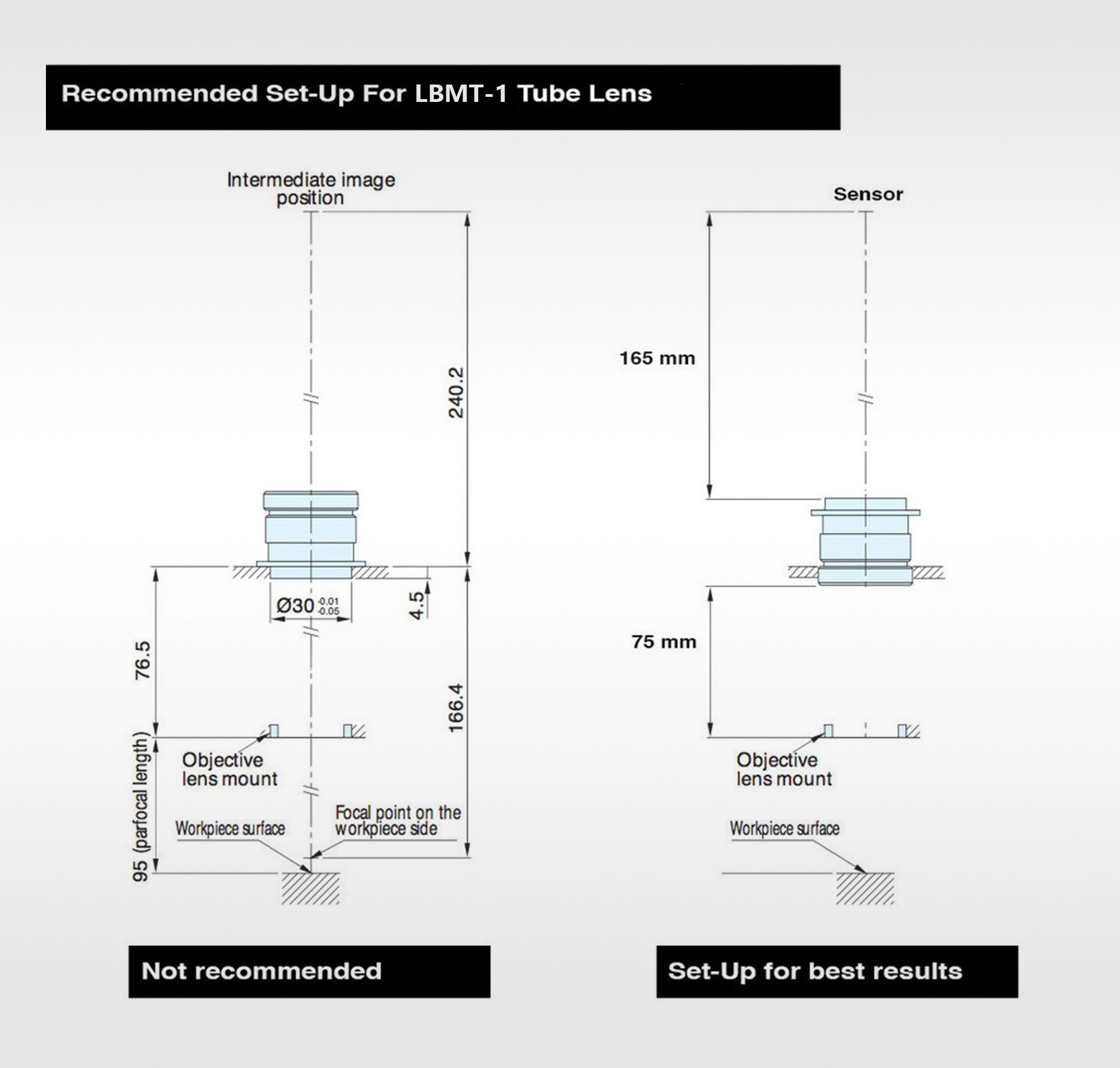

LBTEK 的长工作距离物镜在成像镜头按照指定尺寸配置时，可以覆盖成像视场Ø30 mm ( LBMT-1/2 )、Ø24 mm ( LBMT-40/L/L4 )。当插入自有的照明光学系统或其他光学元件，超过了指定尺寸时，可以通过下式求出大致尺寸。

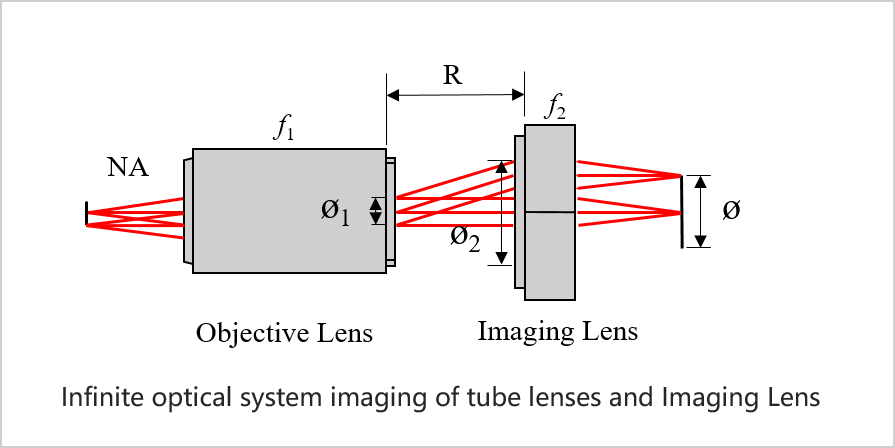

图1 套筒透镜成像示意图

  \( R=\frac{\left ( \phi_{2}-\phi _{1} \right ) \times f_{2} }{\phi } \)                                (1)

\( \phi _{1}=2\times f_{1} \times NA \)                           (2)

其中，Ø₁ ： 物镜的出瞳直径（mm）

Ø₂ ： 成像镜头的入射透镜直径（mm）

f₂  ： 成像镜头的焦距（mm）

 Ø  ： 成像视场（mm）

例：（问） 以成像视场Ø24 mm，使用焦距20 mm，数值孔径NA＝0.28的物镜和LBMT-1时，R 的距离最大可为多少？

（答）由(2)可得   Ø₁ ＝2×f₁×NA =2×20×0.28 ＝11.2（mm）

          已知LBMT-1的入射透镜直径Ø₂＝24 mm，焦距f₂＝200 mm

          由(1)可得   R＝(Ø₂-Ø₁)×f₂/Ø =(24-11.2)×200/24 ＝106.6（mm）　　

          距离在R＝106 mm以下时，以成像视场Ø24 mm可以得到没有渐晕的成像。

注意：在指定尺寸以下使用物镜和成像镜头对光学性能没有影响。
