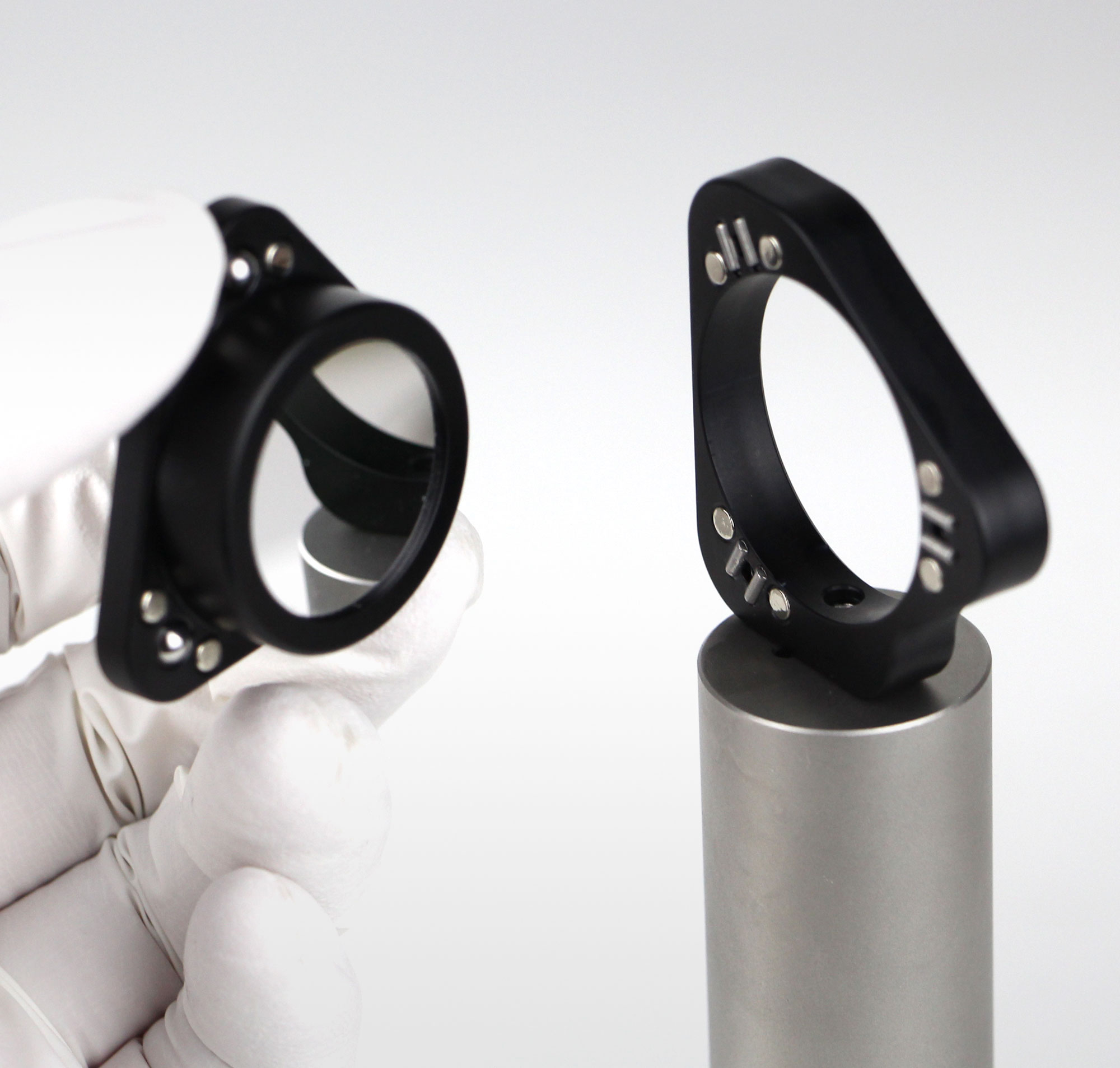

LBTEK 磁性快拆安装座用于自由空间，中心SM1螺纹可安装直径25.4 mm光学元件。通过两对强磁铁进行连接，拆装便捷。顶板与底板采用滚珠与V槽设计，用于精准定位，定位结构采用三点接触式增强稳定性和重复定位性，每个接触点通过精密钢球和两根平行的精密圆柱销进行接触，形成定位结构。
|
材质
6061-T6铝合金
|
表面处理
黑色阳极氧化
|
|
适用光学元件直径
Ø25.4 mm
|

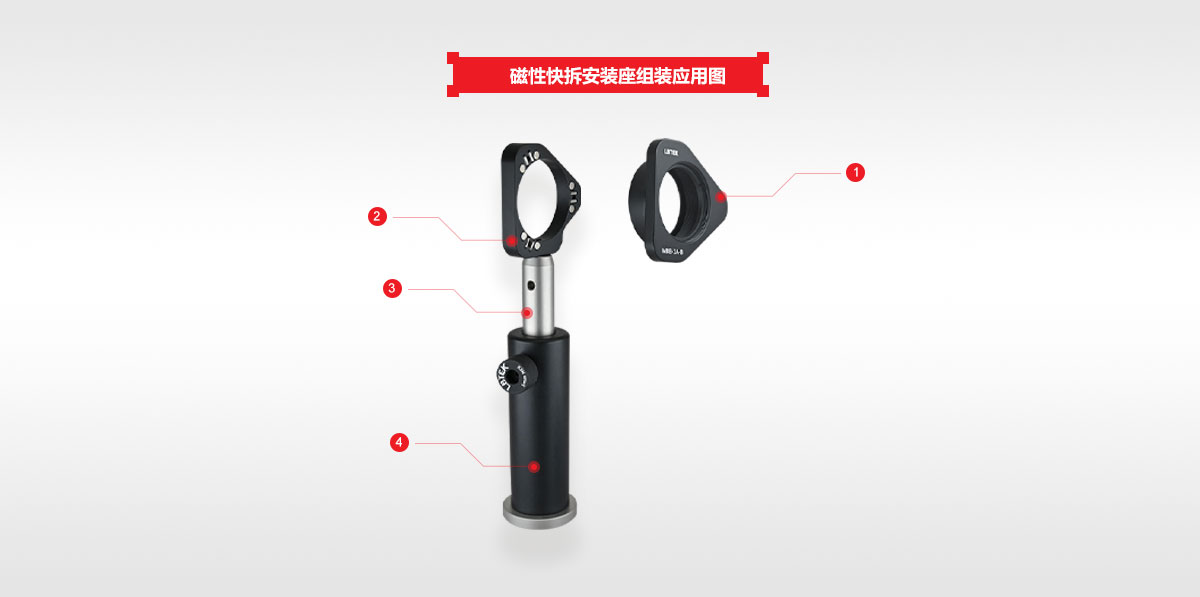

| LBTEK 磁性快拆安装座组装应用图 | ① 磁性快拆安装座前板MKB-1A-B×1 | ② 磁性快拆安装底座后板MKB-1A-A×1 |
| ③ Ø12.7 mm接杆OP-75×1 | ④ 底座式接杆支架PH-75B×1 |

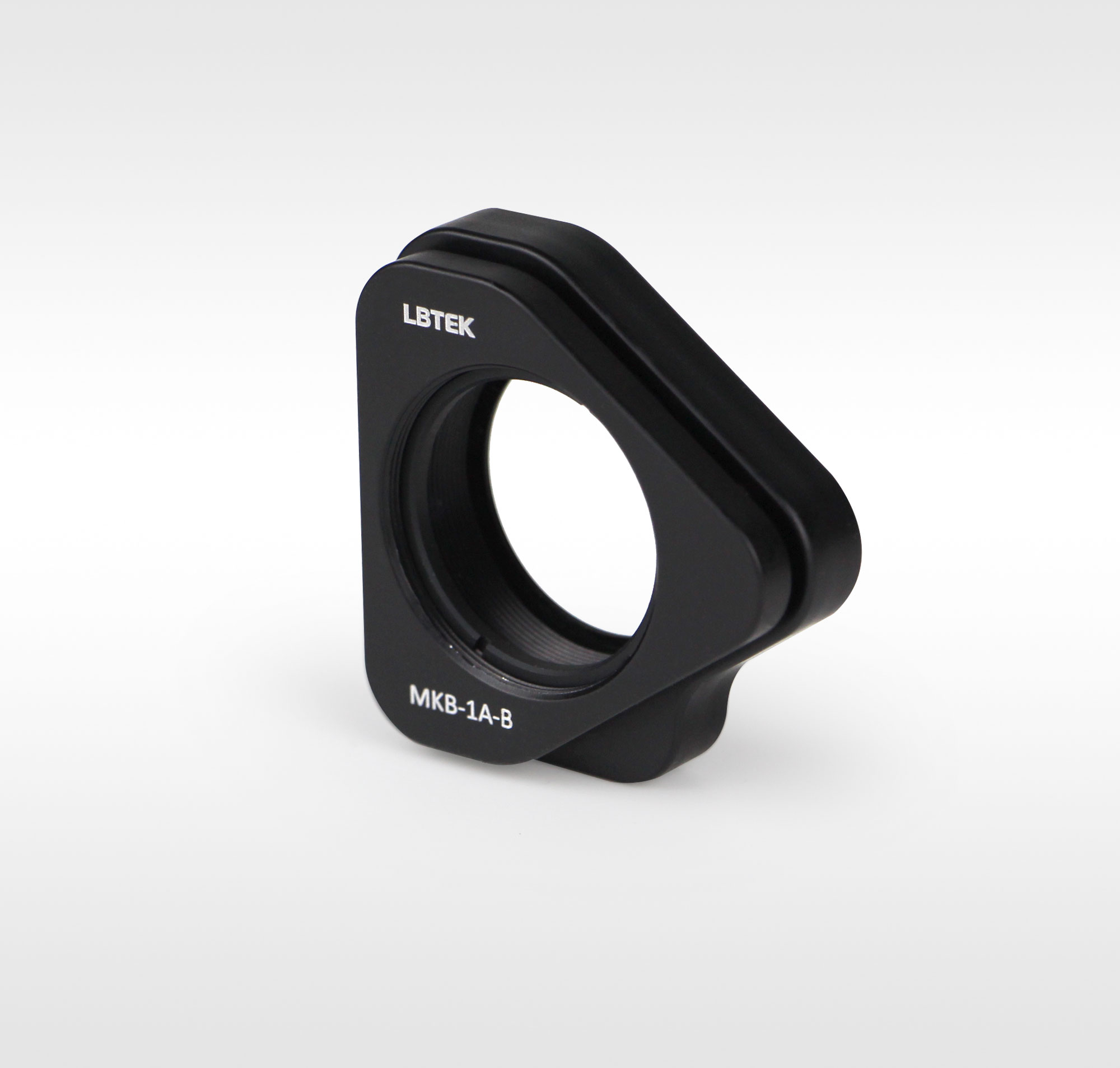

LBTEK 磁性快拆安装座MKB-1A包括后板MKB-1A-A与前板MKB-1A-B两部分，通过钕铁硼磁铁与440C高精度定位钢球吸将其附在一起，因此前板在使用过程中可以很方便的从光学系统中装入或拆除。利用附带的SM1R卡环，可将最大厚度为9 mm的光学元件固定在前板的SM1内螺纹中。后板同样带有SM1螺纹孔，可扩展其它组件，底部带M4螺纹孔，在自由空间使用。

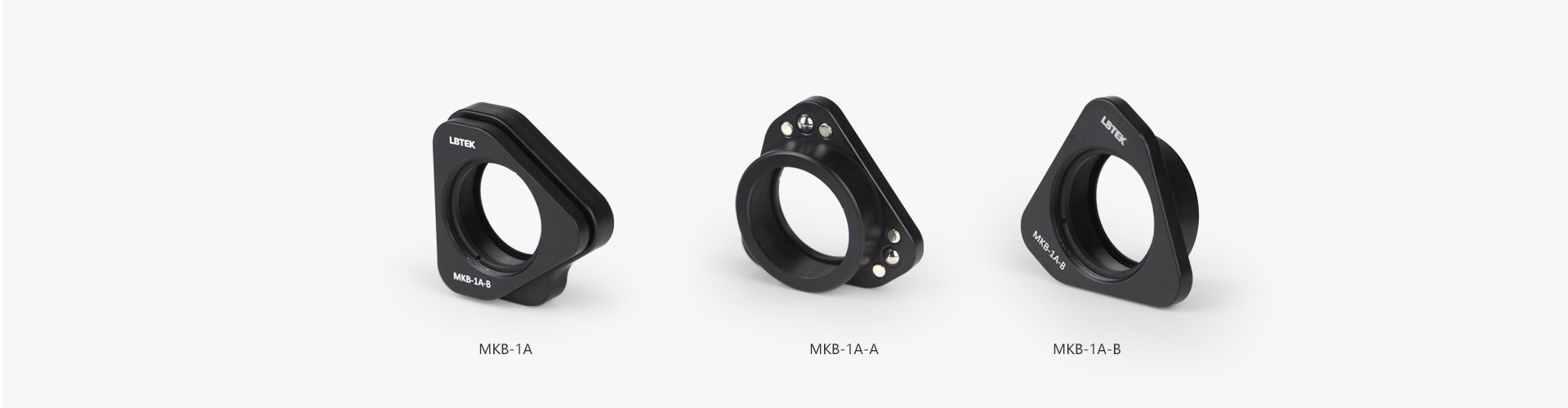

| 产品型号 | 中心孔规格 | 单价 | 对比 | 发货日期 | |||
|---|---|---|---|---|---|---|---|
|
|
MKB-1A | SM1螺纹盲孔 | ￥373 | 当天 |
|
加入购物车 | |
|
|
MKB-1A-A | Ø30.5 mm通孔 | ￥204 | 当天 |
|
加入购物车 | |
|
|
MKB-1A-B | SM1螺纹盲孔 | ￥204 | 2周 |
|
加入购物车 |
