LBTEK可变线栅是一组平行暗线，线宽等于线距。在任意线栅中，一条暗线和暗线中间空白部分组成一个线对。光学系统的分辨率取决于它能区分相邻线对的能力，因此，线栅分辨率定义为给定空间内的线对数，一般以线对每毫米（lp/mm）表示。可变线栅的每个分区分辨率不同，用户可通过识别光学系统能够分辨的最高线栅分辨率，确定系统分辨率。可变线栅是光学系统评估中非常重要的检测图案，从条纹投影测量到光电系统光学传递函数测量，都有着非常广泛的应用。另外LBTEK提供分辨率测试靶的定制服务，如有其它需求，请联系LBTEK技术支持。
|
光学元件材质
钠钙玻璃
|
尺寸
76.2×25.4 mm
|
|
尺寸公差
±0.5 mm
|
厚度
2 mm
|
|
表面平整度
≤15 μm
|
线缝公差
±0.5 μm
|

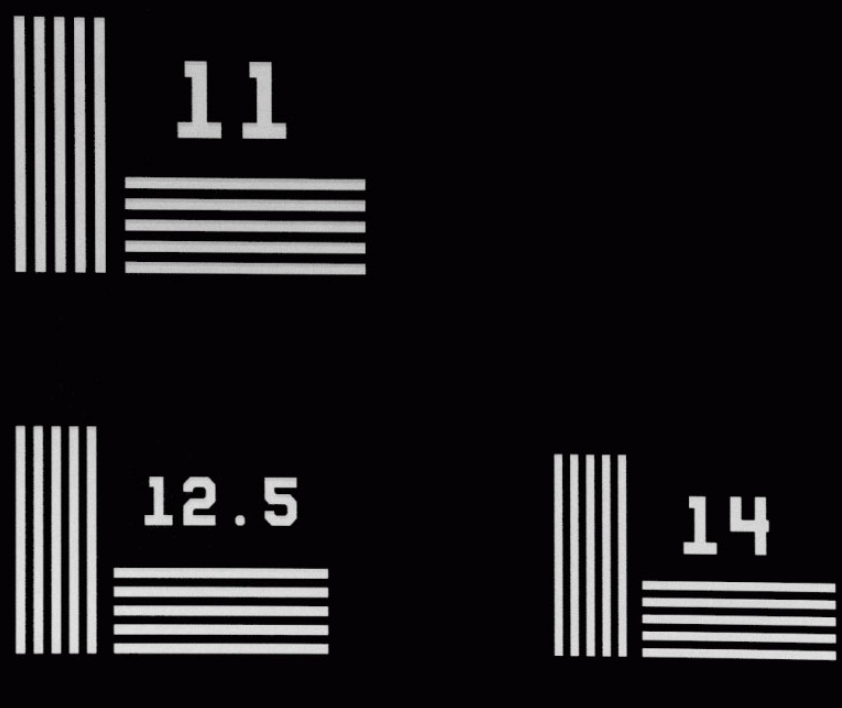

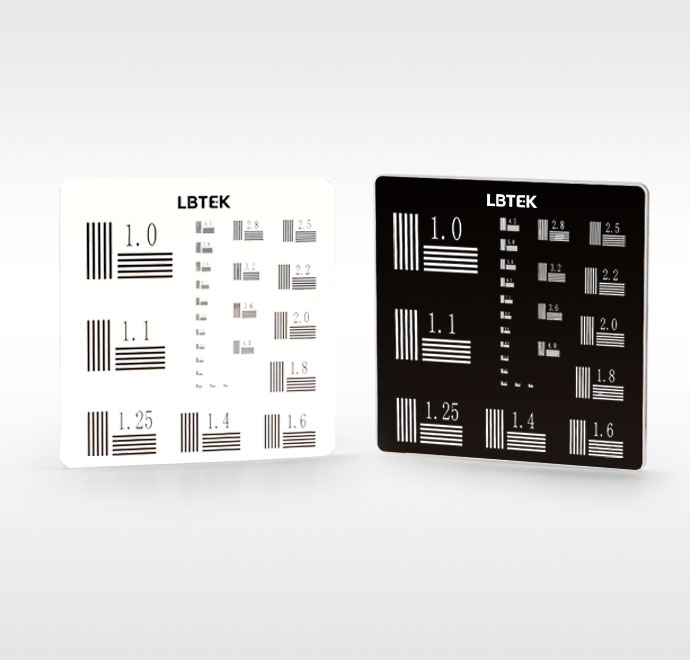

LBTEK提供50.8×50.8 mm的正负NBS 1963A分辨率测试靶，两款分辨率测试靶均包含五条水平线和五条垂直线，共26组，分别对应1 mm-55.6 µm线宽。正分辨率测试靶在基底上镀铬图案，适用于前照和一般应用；负分辨率测试靶在基底上镀铬使图案部分透光，适用于背照和高亮照明。如有其它定制需求，请联系技术支持。
| 产品型号 | 镀膜 | 单价 | 对比 | 发货日期 | |||
|---|---|---|---|---|---|---|---|
|
|
RTS2AE-P | 铬（测试图案镀膜） | ￥1347 | 当天 |
|
加入购物车 | |
|
|
RTS2AE-N | 铬（测试图案透光，其余部分镀膜） | ￥1347 | 当天 |
|
加入购物车 |

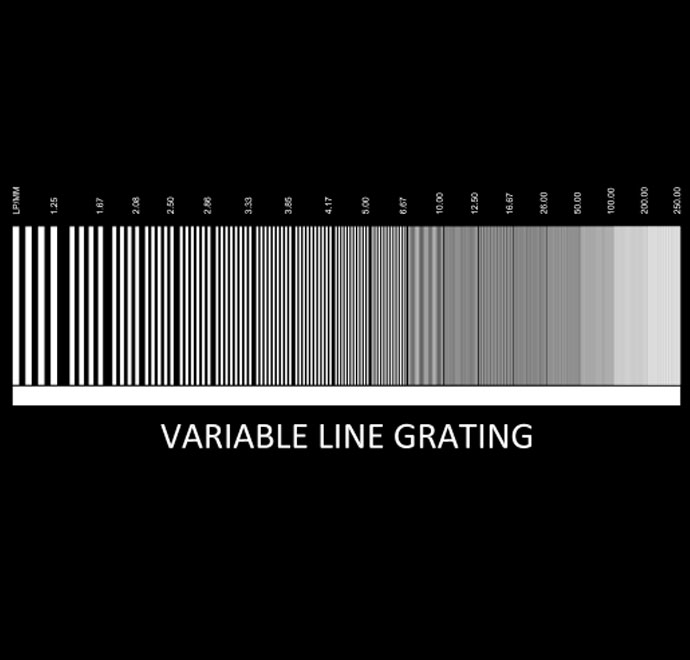

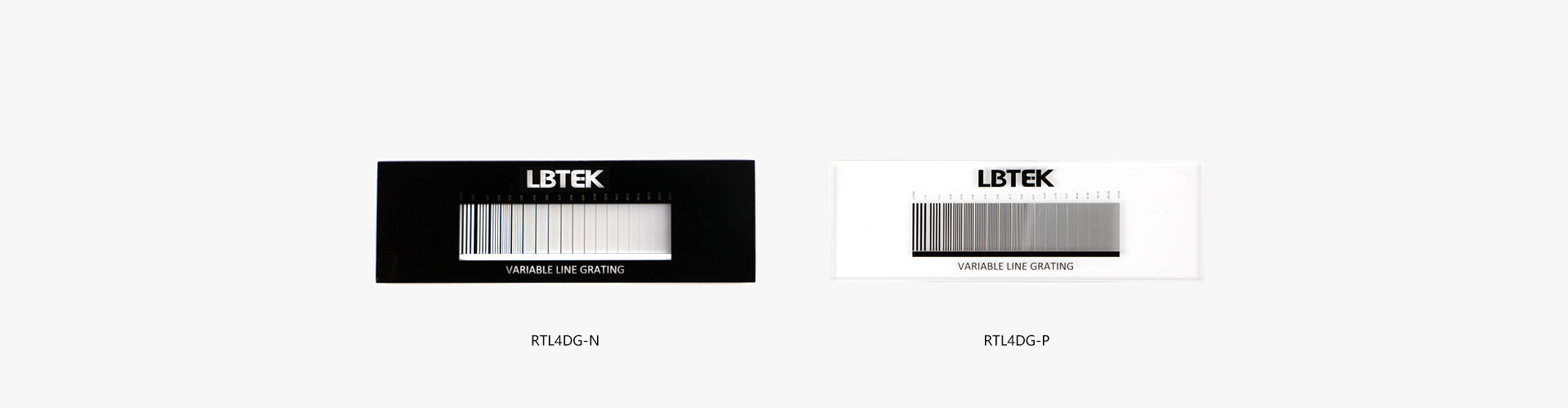

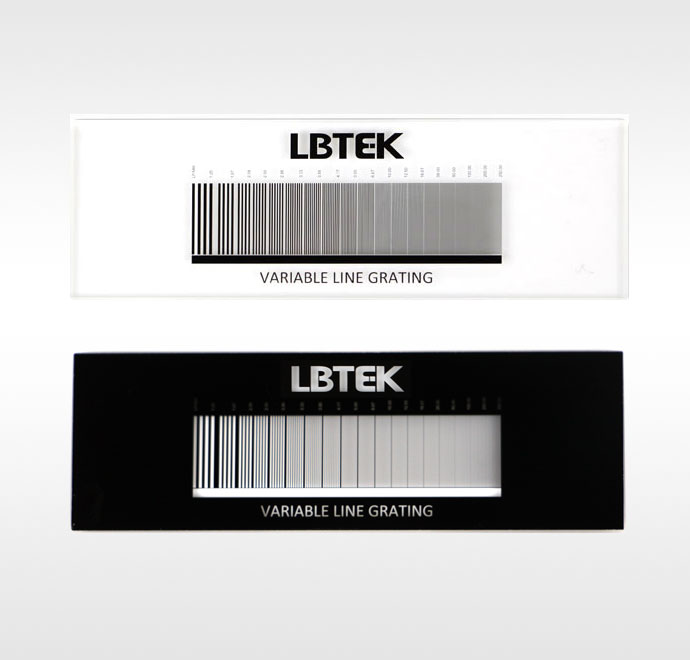

LBTEK可变线栅分辨率范围从1.25 lp/mm到250 lp/mm。该测试靶主要用来确认光学系统的分辨率，可全面分析整个频率范围而不是只测出其最高线对。正分辨率测试靶在基底上镀铬图案，适用于前照和一般应用；负分辨率测试靶在基底上镀铬使图案部分透光，适用于背照和高亮照明。如有其它定制需求，请联系技术支持。
| 产品型号 | 镀膜 | 单价 | 对比 | 发货日期 | |||
|---|---|---|---|---|---|---|---|
|
|
RTL4DG-P | 铬（测试图案镀膜） | ￥3362 | 当天 |
|
加入购物车 | |
|
|
RTL4DG-N | 铬（测试图案透光，其余部分镀膜） | ￥3234 | 1周 |
|
加入购物车 |
| 产品型号 | 波长 | 当前波长(nm) | 当前透射率(%) |
|---|
