NBS 1963A分辨率测试靶

         光学成像系统的分辨本领指该系统能否分开两个靠近的点或物体细节的能力，通常以每毫米可以识别的线对数（cycles/mm）来表示光学成像系统分辨率的大小。线对由一条黑线和一条白线组成，光学成像系统能分辨的每毫米线对数越多，分辨能力越好，分辨率越大。如图1所示为光学成像系统最大分辨率示意图，上边线对的线宽和线距较小，成像系统无法分辨；下边线对的线宽和线距有所增加，成像系统正好分辨，该线对对应的每毫米线对数即为成像系统的最大分辨率。

图1 光学成像系统最大分辨率示意图

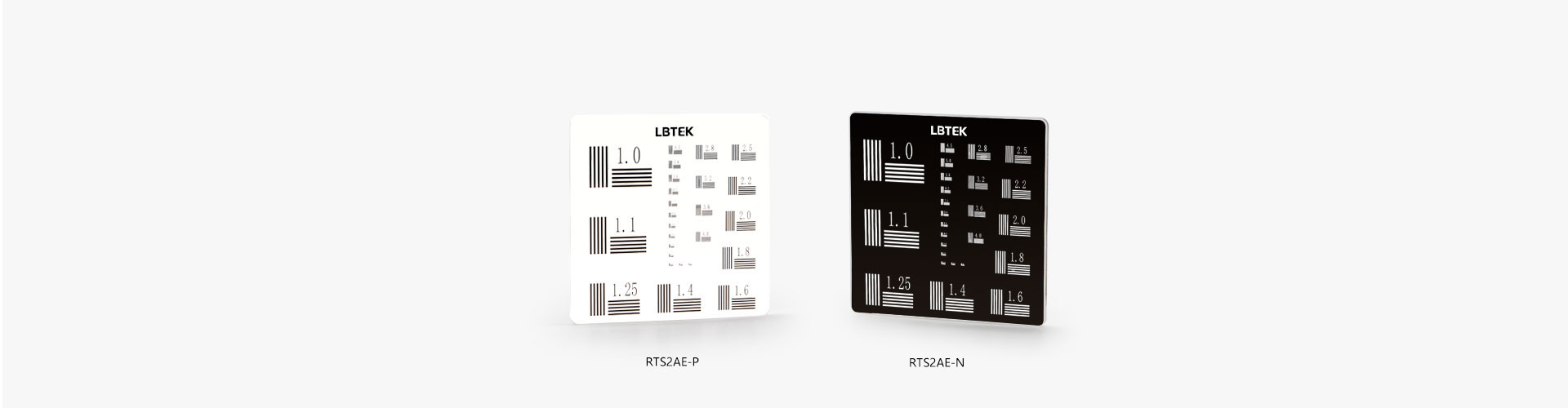

         LBTEK NBS 1963A分辨率测试靶包含五条水平线和五条垂直线。如图2所示为NBS 1963A分辨率测试靶部分线对在显微镜下的图片，该测试靶采用5条线一个集合，每条线及它与相邻线的间距可看作一个线对或一个周期（如图2中D所示）。每个测试靶能够测试的分辨率以cycles/mm的频率给出。在 LBTEK的NBS 1963A测试靶上，每个线集都标有频率。确定可分辨的最小线（最高的cycles/mm数值）从而可确定成像系统分辨率。

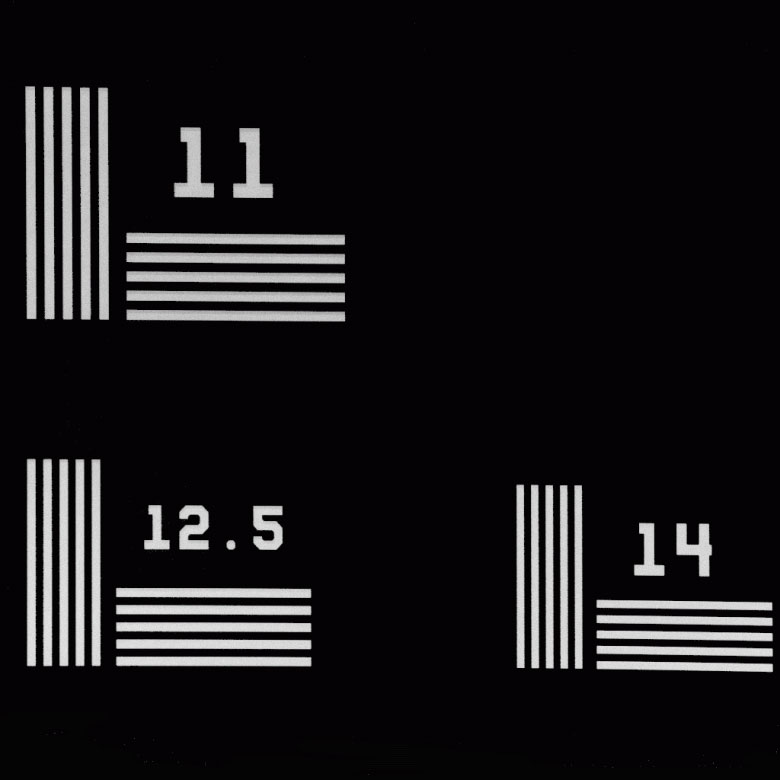

图2 NBS 1963A分辨率测试靶部分线对在显微镜下的图片

       周期是频率的倒数，下表中给出了所有频率及其相应的周期。单独的线宽，用周期除以2。

表1 NBS 1963A分辨率测试靶的分辨率(cycles/mm)
