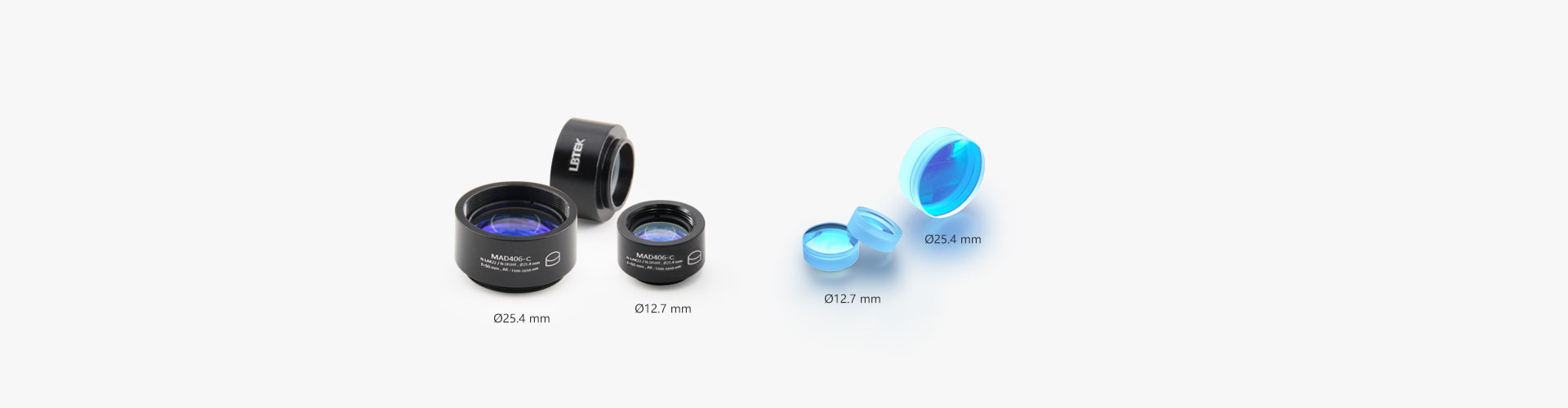

消色差双胶合透镜的光学性能要远远优于单透镜，适用于需求苛刻的成像和光束控制需求。 LBTEK的消色差双胶合透镜经过专业优化，在设计波段内具有出色性能。针对不同膜系，我们都选用三种典型波长来设计透镜，针对400 nm-700 nm增透膜，我们选用486.1 nm、587.6 nm、656.3 nm三种波长；针对700 nm-1100 nm增透膜，我们选用706.5 nm、855 nm、1015 nm三种波长；针对1100 nm-1650 nm增透膜，我们选用1016 nm,、1330 nm,、1550 nm三种波长；多波长计算保证消色差双胶合透镜在设计带宽内可以保持焦距偏移量小于0.5 mm。我们的透镜均精细加工，严格管控质量，保证LBTEK以合理的价格为用户提供高质量的透镜产品。
|
表面光洁度（划痕/麻点）
40/20
|
工作波长
1100 nm-1650 nm
|
|
曲面光圈
3
|
焦距公差
±1%
|
|
曲面局部光圈
0.5
|
设计波长
1016 nm，1330 nm，1550 nm
|
|
偏心度
≤3 arcmin
|
|

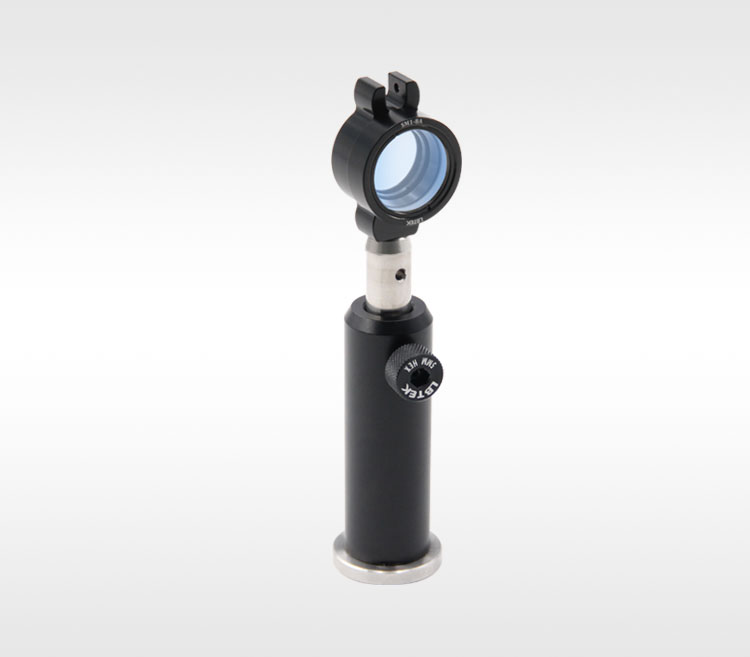

LBTEKØ12.7 mm、Ø25.4 mm和Ø50.8 mm透镜可以通过机械外壳螺纹直接固定在固定式透镜镜架上面，其它尺寸的透镜需要通过卡环固定在透镜镜架里面。 |
Ø12.7 mm光学元件安装方式 |
① 固定式透镜镜架FLF05 ×1 |
② Ø12.7 mm透镜 ×1 |
|
Ø25.4 mm光学元件安装方式 |
① 固定式透镜镜架FLF1 ×1 |
② Ø25.4 mm透镜 ×1 |
|
|
Ø50.8 mm光学元件安装方式 |
① 固定式透镜镜架FLF2 ×1 |
② Ø50.8 mm透镜 ×1 |
|
LBTEKØ12.7 mm、Ø25.4 mm和Ø50.8 mm透镜可以通过机械外壳螺纹和螺纹转接件直接固定在同轴安装板上面；其它尺寸透镜需要通过卡环固定在同轴安装板里面。 |
Ø12.7 mm光学元件安装方式 |
① 30 mm同轴安装板OPM-12.5A ×1 |
② 螺纹转接件SM1-SM05B ×1 |
③ Ø12.7 mm透镜 ×1 |
|
Ø25.4 mm光学元件安装方式 |
① 30 mm同轴安装板OPM-12.5A（带卡环）×1 |
- |
③ Ø25.4 mm透镜 ×1 |
|
|
Ø50.8 mm光学元件安装方式 |
① 60 mm同轴安装板OPB-9B（带卡环）×1 |
- |
③ Ø50.8 mm透镜 ×1 |
|
LBTEKØ12.7 mm、Ø25.4 mm和Ø50.8 mm透镜可以通过机械外壳螺纹直接固定在透镜套筒上面；其它尺寸透镜需要通过卡环固定在透镜套筒里面。 |
Ø12.7 mm光学元件安装方式 |
① Ø12.7 mm透镜套筒SM05-25A ×1 |
② Ø12.7 mm透镜 ×1 |
|
Ø25.4 mm光学元件安装方式 |
① Ø25.4 mm透镜套筒SM1-12.5A ×1 |
② Ø25.4 mm透镜 ×1 |
|
|
Ø50.8 mm光学元件安装方式 |
① Ø50.8 mm透镜套筒SM2-25A ×1 |
② Ø50.8 mm透镜 ×1 |
|
LBTEKØ12.7 mm、Ø25.4 mm和Ø50.8 mm未安装透镜可以使用卡环直接固定在固定式透镜镜架上面，其它尺寸的透镜需要先胶粘在透镜安装转接件里面，然后通过卡环固定在透镜镜架上面。 |
Ø12.7 mm光学元件安装方式 |
① 固定式透镜镜架FLF05（带卡环）×1 |
② Ø12.7 mm未安装透镜 ×1 |
③ 卡环SM05R ×1 |
|
④ 卡环扳手OWR-05A ×1 |
|
|
||
|
Ø25.4 mm光学元件安装方式 |
① 固定式透镜镜架FLF1（带卡环）×1 |
② Ø25.4 mm未安装透镜 ×1 |
③ 卡环SM1R ×1 |
|
|
④ 卡环扳手OWR-1A ×1 |
|
|
||
|
Ø50.8 mm光学元件安装方式 |
① 固定式透镜镜架FLF2（带卡环）×1 |
② Ø50.8 mm未安装透镜 ×1 |
③ 卡环SM2R ×1 |
|
|
④ 卡环扳手OWR-2A ×1 |
|
|
LBTEKØ25.4 mm和Ø50.8 mm未安装透镜可以使用卡环直接固定在同轴安装板上面；Ø12.7 mm未安装透镜先安装在Ø12.7 mm透镜套筒里面，然后通过螺纹转接件转成SM1螺纹固定在30 mm同轴安装板上面；其它尺寸的透镜需要先胶粘在透镜安装转接件里面，然后通过卡环固定在同轴安装板里面，。 |
Ø12.7 mm光学元件安装方式 |
① 30 mm同轴安装板OPM-12.5A（带卡环）×1 |
② 螺纹转接件SM1-SM05B ×1 |
③ Ø12.7 mm透镜套筒SM05-8A（带卡环）×1 |
|
④ Ø12.7 mm未安装透镜 ×1 |
⑤ 卡环SM05R ×1 |
⑥ 卡环扳手OWR-05A ×1 |
||
|
Ø25.4 mm光学元件安装方式 |
① 30 mm同轴安装板OPM-12.5A（带卡环）×1 |
④ Ø25.4 mm未安装透镜×1 |
⑤ 卡环SM1R×1 |
|
|
⑥ 卡环扳手OWR-1A×1 |
|
|
||
|
Ø50.8 mm光学元件安装方式 |
① 60 mm同轴安装板OPB-9B（带卡环）×1 |
④ Ø50.8 mm未安装透镜×1 |
⑤ 卡环SM2R×1 |
|
|
⑥ 卡环扳手OWR-2A×1 |
|
|
LBTEKØ12.7 mm、Ø25.4 mm和Ø50.8 mm未安装透镜可以使用卡环直接固定在透镜套筒里面；其它尺寸的透镜需要先胶粘在透镜安装转接件里面，然后通过卡环固定在透镜套筒里面。 |
Ø12.7 mm光学元件安装方式 |
① Ø12.7 mm透镜套筒SM05-25A（带卡环）×1 |
② Ø12.7 mm未安装透镜 ×1 |
③ 卡环SM05R ×1 |
|
④ 卡环扳手OWR-05A ×1 |
|
|
||
|
Ø25.4 mm光学元件安装方式 |
① Ø25.4 mm透镜套筒SM1-12.5A（带卡环）×1 |
② Ø25.4 mm未安装透镜 ×1 |
③ 卡环SM1R ×1 |
|
|
④ 卡环扳手OWR-1A ×1 |
|
|
||
|
Ø50.8 mm光学元件安装方式 |
① Ø50.8 mm透镜套筒SM2-25A（带卡环）×1 |
② Ø50.8 mm未安装透镜 ×1 |
③ 卡环SM2R ×1 |
|
|
④ 卡环扳手OWR-2A ×1 |
|
消色差胶合透镜
一、定义
一种把低色散的冕牌玻璃正透镜和高色散的火石玻璃负透镜胶合而成的透镜，能够最大限度减小色差和矫正球差，常用于复色光的光学系统中。

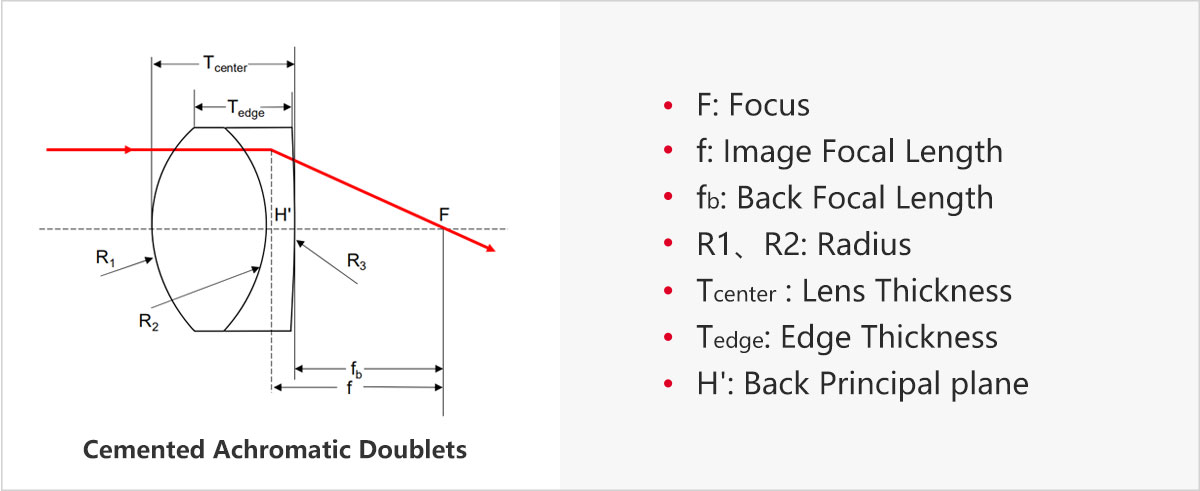

图1 消色差胶合透镜光路示意图
二、特点
1、改善复色光学系统成像质量；
2、在不减小通光孔径的前提下，可以缩小光斑，校正球差和轴上彗差；
3、可见光范围内，焦距稳定，F光和C光焦距相同；
三、说明
消色差胶合透镜由正焦距透镜和负焦距透镜胶合的透镜，可以最大限度减少球差和慧差，因此在无限共轭光路中，与单透镜相对较,胶合透镜会产生一个独立于F/#数的恒定焦距，且有很好的离轴性能。在可见光波长范围内,使用消色差胶合透镜的色差明显优于单透镜。由于胶合而成，消色差的工作温度：介于20°C-80°C之间，且使用不同的胶合材料有不同的损伤阈值；
消色差胶合透镜可以针对特定工作波长范围设计，通过设计复合材料胶合透镜，可以使特定波长范围内光通过透镜焦点重合。也可以在消色差胶合透镜前后面镀增透膜，提高透射率。
四、增透膜
增透膜是一种硬质耐热的氧化膜，光学器件镀膜后在特定波长范围内的反射可以做到最小，通常要求镀膜的厚度必须是设计波长的1/4奇数倍，这种设计使得相邻两个反射面的反射光束之间有一个半波长的路径差，从而减小反射的影响。LBTEK公司常用的增透膜材料为氟化镁（n=1.38），也可以定制镀其他增透膜材料。
五、透镜选择
选择合适的透镜形状是减少光学像差的关键。一般情况下，当共轭比大于5：1或接近无限共轭(准直的光在镜头的一端)，平凸/凹透镜或消色差胶合透镜将会是更好的选择。当有限共轭比在5：1到1：5之间时，双凸/凹透镜的使用效果会更理想。
表1 不同透镜形状的效果对比

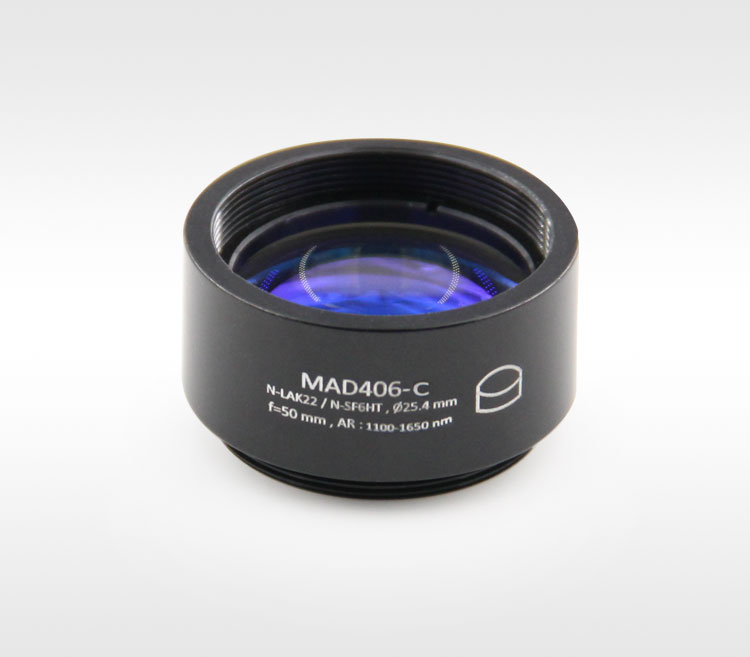

消色差双胶合透镜的光学性能要远远优于单透镜，适用于需求苛刻的成像和光束控制需求。
LBTEK所有圆形透镜都预安装标准透镜套筒或者透镜安装转接件。这些机械件表面均刻有产品型号、类型、直径和焦距，方便用户快速识别透镜参数。
| 产品型号 |
直径
|
焦距
|
单价 | 对比 | 发货日期 | |||
|---|---|---|---|---|---|---|---|---|
|
|
MAD508-C | 50.8 mm | 100.0 mm | ￥1426 | 当天 |
|
加入购物车 | |
|
|
MAD530-C | 50.8 mm | 1000.0 mm | ￥1426 | 当天 |
|
加入购物车 | |
|
|
MAD524-C | 50.8 mm | 500.0 mm | ￥1426 | 当天 |
|
加入购物车 | |
|
|
MAD520-C | 50.8 mm | 400.0 mm | ￥1426 | 当天 |
|
加入购物车 | |
|
|
MAD519-C | 50.8 mm | 250.0 mm | ￥1426 | 当天 |
|
加入购物车 | |
|
|
MAD518-C | 50.8 mm | 200.0 mm | ￥1426 | 当天 |
|
加入购物车 | |
|
|
MAD513-C | 50.8 mm | 300.0 mm | ￥1318 | 当天 |
|
加入购物车 | |
|
|
MAD512-C | 50.8 mm | 75.0 mm | ￥1426 | 当天 |
|
加入购物车 | |
|
|
MAD510-C | 50.8 mm | 150.0 mm | ￥1426 | 当天 |
|
加入购物车 | |
|
|
MAD304-C | 12.7 mm | 25.0 mm | ￥629 | 当天 |
|
加入购物车 | |
|
|
MAD414-C | 25.4 mm | 35.0 mm | ￥819 | 当天 |
|
加入购物车 | |
|
|
MAD412-C | 25.4 mm | 75.0 mm | ￥819 | 当天 |
|
加入购物车 | |
|
|
MAD405-C | 25.4 mm | 30.0 mm | ￥776 | 当天 |
|
加入购物车 | |
|
|
MAD420-C | 25.4 mm | 400.0 mm | ￥819 | 当天 |
|
加入购物车 | |
|
|
MAD409-C | 25.4 mm | 125.0 mm | ￥784 | 当天 |
|
加入购物车 | |
|
|
MAD306-C | 12.7 mm | 50.0 mm | ￥629 | 当天 |
|
加入购物车 | |
|
|
MAD305-C | 12.7 mm | 30.0 mm | ￥629 | 当天 |
|
加入购物车 |
消色差双胶合透镜的光学性能要远远优于单透镜，适用于需求苛刻的成像和光束控制需求。LBTEK所有圆形透镜均可安装于LBTEK标准透镜套筒、固定式透镜镜架以及各类同轴安装板上。客户可针对不同应用场景选择最佳安装方式。
| 产品型号 |
直径
|
焦距
|
单价 | 对比 | 发货日期 | |||
|---|---|---|---|---|---|---|---|---|
|
|
AD1106-C | 30.0 mm | 50.0 mm | ￥883 | 7周 |
|
加入购物车 | |
|
|
AD530-C | 50.8 mm | 1000.0 mm | ￥1277 | 当天 |
|
加入购物车 | |
|
|
AD528-C | 50.8 mm | 750.0 mm | ￥1277 | 7周 |
|
加入购物车 | |
|
|
AD524-C | 50.8 mm | 500.0 mm | ￥1277 | 当天 |
|
加入购物车 | |
|
|
AD520-C | 50.8 mm | 400.0 mm | ￥1277 | 当天 |
|
加入购物车 | |
|
|
AD513-C | 50.8 mm | 300.0 mm | ￥1277 | 当天 |
|
加入购物车 | |
|
|
AD519-C | 50.8 mm | 250.0 mm | ￥1277 | 当天 |
|
加入购物车 | |
|
|
AD518-C | 50.8 mm | 200.0 mm | ￥1277 | 当天 |
|
加入购物车 | |
|
|
AD510-C | 50.8 mm | 150.0 mm | ￥1277 | 当天 |
|
加入购物车 | |
|
|
AD508-C | 50.8 mm | 100.0 mm | ￥1277 | 当天 |
|
加入购物车 | |
|
|
AD507-C | 50.8 mm | 80.0 mm | ￥1277 | 当天 |
|
加入购物车 | |
|
|
AD512-C | 50.8 mm | 75.0 mm | ￥1277 | 当天 |
|
加入购物车 | |
|
|
AD1108-C | 30.0 mm | 100.0 mm | ￥883 | 7周 |
|
加入购物车 | |
|
|
AD304-C | 12.7 mm | 25.0 mm | ￥538 | 当天 |
|
加入购物车 | |
|
|
AD412-C | 25.4 mm | 75.0 mm | ￥717 | 当天 |
|
加入购物车 | |
|
|
AD417-C | 25.4 mm | 60.0 mm | ￥730 | 当天 |
|
加入购物车 | |
|
|
AD416-C | 25.4 mm | 45.0 mm | ￥730 | 当天 |
|
加入购物车 | |
|
|
AD414-C | 25.4 mm | 35.0 mm | ￥730 | 当天 |
|
加入购物车 | |
|
|
AD405-C | 25.4 mm | 30.0 mm | ￥730 | 当天 |
|
加入购物车 | |
|
|
AD312-C | 12.7 mm | 75.0 mm | ￥538 | 当天 |
|
加入购物车 | |
|
|
AD205-C | 8.0 mm | 30.0 mm | ￥456 | 7周 |
|
加入购物车 | |
|
|
AD101-C | 6.0 mm | 10.0 mm | ￥368 | 当天 |
|
加入购物车 | |
|
|
AD420-C | 25.4 mm | 400.0 mm | ￥730 | 当天 |
|
加入购物车 | |
|
|
AD409-C | 25.4 mm | 125.0 mm | ￥730 | 当天 |
|
加入购物车 | |
|
|
AD306-C | 12.7 mm | 50.0 mm | ￥538 | 当天 |
|
加入购物车 | |
|
|
AD305-C | 12.7 mm | 30.0 mm | ￥538 | 当天 |
|
加入购物车 |
