LBTEK 滑动滤光片安装架采用模块化设计，由主体和插条两部分组成，能够将安装有滤光片或其它光学元件的插条集成到30 mm同轴系统中，可在不拆除主体的情况下实现快速切换光学元件。附带两个SFM1-A插条，最多可安装四个Ø25.4 mm，最大厚度为6 mm的光学元件，主体和插条均可进行叠加使用，SFM1-A插条可单独购买。
|
材质
6061-T6铝合金
|
表面处理
黑色阳极氧化
|
|
适用光学元件直径
Ø25.4 mm
|

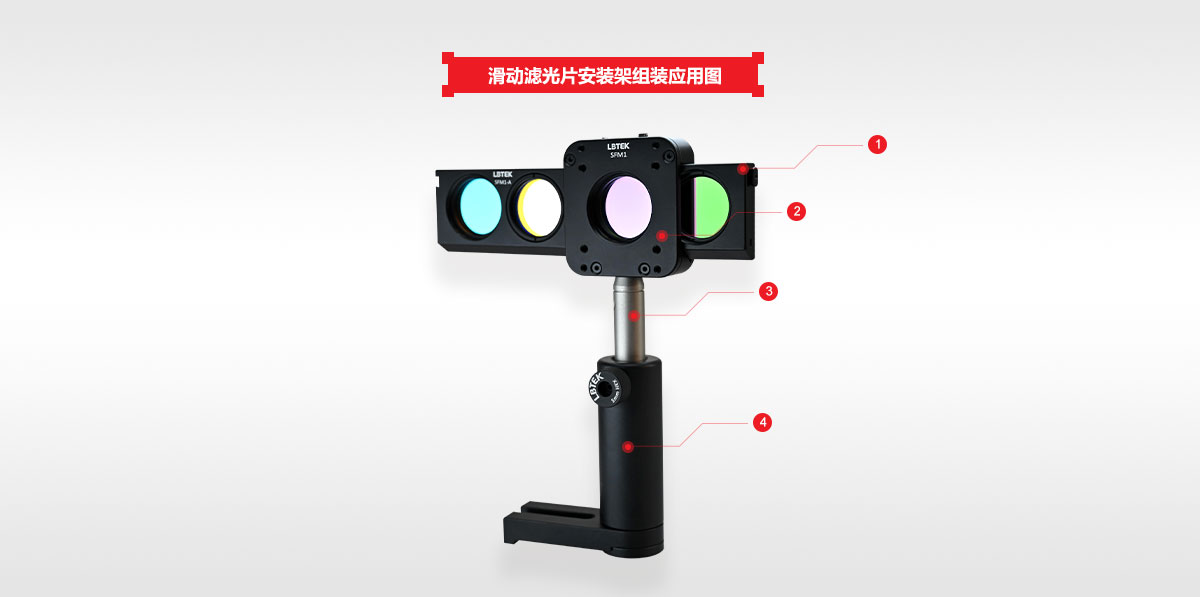

| LBTEK 滑动滤光片安装架组装应用图 | ① 滑动滤光片插条SFM1-A×2 | ② 滑动滤光片安装架SFM1×1 |
| ③ Ø12.7 mm不锈钢光学接杆OP-75×1 | ④ Ø12.7 mm连体式接杆支架LPH-75×1 |
LBTEK 提供的滑动滤光片调整架SFM1附带两个SFM1-A插条，最多可安装四个Ø25.4 mm的光学元件，SFM1-A插条可单独购买。插条与主体通过钢球和V型槽加燕尾轨道进行定位，顶部带有锁紧螺钉可在定位后将其锁紧。底部带有M4螺纹孔用于连接光学接杆。主体带有8个M3螺纹孔用于兼容30 mm同轴系统。盖板上有4个M2.5螺纹孔用于叠加安装架。
| 产品型号 | 适用光学元件直径 | 底部螺纹安装孔类型 | 单价 | 对比 | 发货日期 | |||
|---|---|---|---|---|---|---|---|---|
|
|
SFM1 | Ø25.4 mm | M4 | ￥1169 | 2周 |
|
加入购物车 |
LBTEK 提供的滑动滤光片插条带两个SM1螺纹用于安装Ø25.4 mm，最大厚度6 mm的光学元件。可多个插条叠加，两个插条垂直连接时可钩连在一起，波珠弹簧锁销机制提供负载，使两个插条保持平行。与SFM1主体配合使用，可快速切换光学元件。
| 产品型号 | 适用光学元件直径 | 适用光学元件最大厚度 | 单价 | 对比 | 发货日期 | |||
|---|---|---|---|---|---|---|---|---|
|
|
SFM1-A | Ø25.4 mm | 6 mm | ￥327 | 当天 |
|
加入购物车 |
| 产品型号 | 波长 | 当前波长(nm) | 当前透射率(%) |
|---|
