负弯月透镜由两个曲率半径相近的曲面（凹面的曲率半径小于凸面的曲率半径）构成，具有负焦距。通常用于扩束或缩束、增大焦距和减小数值孔径等相关应用。为减少球差，在扩束或缩束或者发散准直光应用时，光束应入射到透镜凸面上；用于汇聚光准直时，光束入射在凹面上。此外，透镜两面镀有400 nm-700 nm增透膜，可以减小透镜表面反射率。N-BK7是最常见的透镜材料，多用于可见光和近红外应用领域。LBTEK选择使用N-SF11和N-BK7制作多种透镜。我们的透镜均精细加工，严格管控质量。保证LBTEK以合理的价格为用户提供高质量的透镜产品。
|
光学元件材质
N-BK7
|
表面光洁度（划痕/麻点）
40/20
|
|
曲面光圈
3
|
焦距公差
±1%
|
|
曲面局部光圈
0.5
|
设计波长
587.6 nm
|
|
偏心度
≤3 arcmin
|
|
LBTEKØ12.7 mm、Ø25.4 mm和Ø50.8 mm透镜可以通过机械外壳螺纹直接固定在固定式透镜镜架上面，其它尺寸的透镜需要通过卡环固定在透镜镜架里面。 |
Ø12.7 mm光学元件安装方式 |
① 固定式透镜镜架FLF05 ×1 |
② Ø12.7 mm透镜 ×1 |
|
Ø25.4 mm光学元件安装方式 |
① 固定式透镜镜架FLF1 ×1 |
② Ø25.4 mm透镜 ×1 |
|
|
Ø50.8 mm光学元件安装方式 |
① 固定式透镜镜架FLF2 ×1 |
② Ø50.8 mm透镜 ×1 |
|
LBTEKØ12.7 mm、Ø25.4 mm和Ø50.8 mm透镜可以通过机械外壳螺纹和螺纹转接件直接固定在同轴安装板上面；其它尺寸透镜需要通过卡环固定在同轴安装板里面。 |
Ø12.7 mm光学元件安装方式 |
① 30 mm同轴安装板OPM-12.5A ×1 |
② 螺纹转接件SM1-SM05B ×1 |
③ Ø12.7 mm透镜 ×1 |
|
Ø25.4 mm光学元件安装方式 |
① 30 mm同轴安装板OPM-12.5A（带卡环）×1 |
- |
③ Ø25.4 mm透镜 ×1 |
|
|
Ø50.8 mm光学元件安装方式 |
① 60 mm同轴安装板OPB-9B（带卡环）×1 |
- |
③ Ø50.8 mm透镜 ×1 |
|
LBTEKØ12.7 mm、Ø25.4 mm和Ø50.8 mm透镜可以通过机械外壳螺纹直接固定在透镜套筒上面；其它尺寸透镜需要通过卡环固定在透镜套筒里面。 |
Ø12.7 mm光学元件安装方式 |
① Ø12.7 mm透镜套筒SM05-25A ×1 |
② Ø12.7 mm透镜 ×1 |
|
Ø25.4 mm光学元件安装方式 |
① Ø25.4 mm透镜套筒SM1-12.5A ×1 |
② Ø25.4 mm透镜 ×1 |
|
|
Ø50.8 mm光学元件安装方式 |
① Ø50.8 mm透镜套筒SM2-25A ×1 |
② Ø50.8 mm透镜 ×1 |
|
LBTEKØ12.7 mm、Ø25.4 mm和Ø50.8 mm未安装透镜可以使用卡环直接固定在固定式透镜镜架上面，其它尺寸的透镜需要先胶粘在透镜安装转接件里面，然后通过卡环固定在透镜镜架上面。 |
Ø12.7 mm光学元件安装方式 |
① 固定式透镜镜架FLF05（带卡环）×1 |
② Ø12.7 mm未安装透镜 ×1 |
③ 卡环SM05R ×1 |
|
④ 卡环扳手OWR-05A ×1 |
|
|
||
|
Ø25.4 mm光学元件安装方式 |
① 固定式透镜镜架FLF1（带卡环）×1 |
② Ø25.4 mm未安装透镜 ×1 |
③ 卡环SM1R ×1 |
|
|
④ 卡环扳手OWR-1A ×1 |
|
|
||
|
Ø50.8 mm光学元件安装方式 |
① 固定式透镜镜架FLF2（带卡环）×1 |
② Ø50.8 mm未安装透镜 ×1 |
③ 卡环SM2R ×1 |
|
|
④ 卡环扳手OWR-2A ×1 |
|
|
LBTEKØ25.4 mm和Ø50.8 mm未安装透镜可以使用卡环直接固定在同轴安装板上面；Ø12.7 mm未安装透镜先安装在Ø12.7 mm透镜套筒里面，然后通过螺纹转接件转成SM1螺纹固定在30 mm同轴安装板上面；其它尺寸的透镜需要先胶粘在透镜安装转接件里面，然后通过卡环固定在同轴安装板里面，。 |
Ø12.7 mm光学元件安装方式 |
① 30 mm同轴安装板OPM-12.5A（带卡环）×1 |
② 螺纹转接件SM1-SM05B ×1 |
③ Ø12.7 mm透镜套筒SM05-8A（带卡环）×1 |
|
④ Ø12.7 mm未安装透镜 ×1 |
⑤ 卡环SM05R ×1 |
⑥ 卡环扳手OWR-05A ×1 |
||
|
Ø25.4 mm光学元件安装方式 |
① 30 mm同轴安装板OPM-12.5A（带卡环）×1 |
④ Ø25.4 mm未安装透镜×1 |
⑤ 卡环SM1R×1 |
|
|
⑥ 卡环扳手OWR-1A×1 |
|
|
||
|
Ø50.8 mm光学元件安装方式 |
① 60 mm同轴安装板OPB-9B（带卡环）×1 |
④ Ø50.8 mm未安装透镜×1 |
⑤ 卡环SM2R×1 |
|
|
⑥ 卡环扳手OWR-2A×1 |
|
|
LBTEKØ12.7 mm、Ø25.4 mm和Ø50.8 mm未安装透镜可以使用卡环直接固定在透镜套筒里面；其它尺寸的透镜需要先胶粘在透镜安装转接件里面，然后通过卡环固定在透镜套筒里面。 |
Ø12.7 mm光学元件安装方式 |
① Ø12.7 mm透镜套筒SM05-25A（带卡环）×1 |
② Ø12.7 mm未安装透镜 ×1 |
③ 卡环SM05R ×1 |
|
④ 卡环扳手OWR-05A ×1 |
|
|
||
|
Ø25.4 mm光学元件安装方式 |
① Ø25.4 mm透镜套筒SM1-12.5A（带卡环）×1 |
② Ø25.4 mm未安装透镜 ×1 |
③ 卡环SM1R ×1 |
|
|
④ 卡环扳手OWR-1A ×1 |
|
|
||
|
Ø50.8 mm光学元件安装方式 |
① Ø50.8 mm透镜套筒SM2-25A（带卡环）×1 |
② Ø50.8 mm未安装透镜 ×1 |
③ 卡环SM2R ×1 |
|
|
④ 卡环扳手OWR-2A ×1 |
|
负弯月透镜
一、定义
负弯月透镜由两个曲率半径相近的曲面（凹面的曲率半径小于凸面的曲率半径）构成，具有负焦距。通常用于扩束或缩束、增大焦距和减小数值孔径等相关应用。

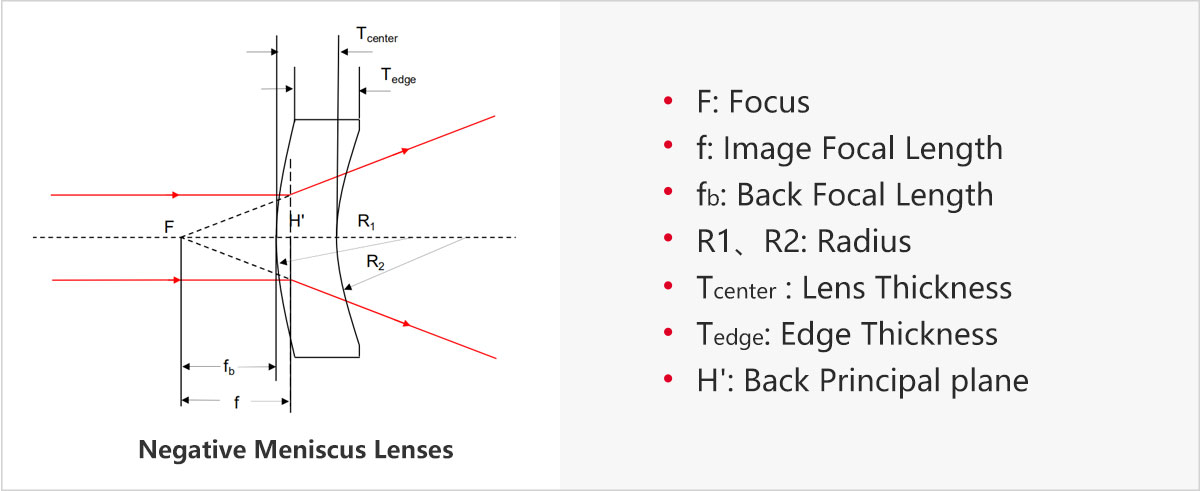

图1 负弯月透镜光路示意图。
二、特点
1、不引入球差的情况下扩束，缩束；
2、与其他透镜组合，可以延长系统焦距，降低系统NA。
三、说明
负弯月透镜设计用于最小化光学系统中的球差。与另一透镜结合使用时，负弯月透镜可以增加焦距，从而减小系统数值孔径（NA）。当用于会聚平行光时，如上图所示，透镜的凸面应朝向光源，以使球差最小化。
正弯月透镜用于最大程度地减少球差。与另一透镜结合使用时，正弯月透镜可以缩短焦距，从而在不引入明显球面像差的情况下，增大系统的数值孔径(NA)。用于会聚准直光时，透镜的凸面应面向光源，以最大程度地减少球差。
四、增透膜
增透膜是一种硬质耐热的氧化膜，光学器件镀膜后在特定波长范围内的反射可以做到最小，通常要求镀膜的厚度必须是设计波长的1/4奇数倍，这种设计使得相邻两个反射面的反射光束之间有一个半波长的路径差，从而减小反射的影响。LBTEK常用的增透膜材料为氟化镁（n=1.38），也可以定制镀其他增透膜材料。
五、材料选择
玻璃材料的选择十分重要，不同的玻璃类型具有不同的特性。LBTEK提供多种玻璃材料可选，通常以折射率和色散对玻璃类型进行划分，另外，不同的玻璃类型具有不同的透射波长区域，每种玻璃的化学，耐热与机械性能也会有所不同。表1列出了常用玻璃材料的特性。
表1 常用玻璃材料特性
表2列出了LBTEK各透镜标准品可提供的材料，除下表所示，LBTEK还提供不同材质、尺寸以及膜系的产品定制服务，如有特殊需求请联系LBTEK技术支持。
表2 LBTEK各透镜标准品可提供的材料
|
LBTEK 双凸透镜常用于扩束或缩束等应用 |
① 激光光源×1 |
② 平凹透镜×1 |
③ 平凸透镜×1 |
|
④ 固定式透镜镜架×2 |
⑤ 底座式Ø12.7 mm接杆支架×2 |
⑥ Ø12.7 mm不锈钢光学接杆×2 |
|
|
⑦ Ø12.7 mm接杆支架固定叉块×2 |
⑧ Ø6 mm同轴系统安装接杆×1 |
该应用选取LBTEK的标准平凹和平凸透镜组合搭建激光扩束(缩束)系统，首先准直从光纤输出的激光。依据光束放大倍数Ratio=D/d，选择平凹，平凸透镜的焦距按照示意图所示f1，f2，焦距关系需满足Ratio=D/d=f2/f1。反过来，如果需要缩小光束，则光路示意图中光路反向，同时透镜焦距比满足Ratio=d/D=f1/f2，采用LBTEK标准的透镜安装架及接杆支架和底座，顶部用标准的Ø6mm接杆确保两透镜光轴高度一致。
LBTEK 负弯月透镜主要是用于最小化球差。与另外一款透镜结合使用时，负弯月透镜可以增加焦距，在不引入明显球面像差的情况的同时减小系统数值孔径(NA)。当用于会聚平行光时，为了使球差最小化透镜的凸面应朝向光源发射的方向。
| 产品型号 |
直径
|
焦距
|
单价 | 对比 | 发货日期 | |||
|---|---|---|---|---|---|---|---|---|
|
|
MMP10615-A | 25.4 mm | -150.0 mm | ￥307 | 当天 |
|
加入购物车 |
LBTEK 负弯月透镜主要是用于最小化球差。与另外一款透镜结合使用时，正弯月透镜可以增加焦距，在不引入明显球面像差的情况的同时减小系统数值孔径(NA)。当用于会聚平行光时，为了使球差最小化透镜的凸面应朝向光源发射的方向。LBTEK所有圆形透镜均可安装于LBTEK标准透镜套筒、固定式透镜镜架以及各类同轴安装板上。客户可针对不同应用场景选择最佳安装方式。
| 产品型号 |
直径
|
焦距
|
单价 | 对比 | 发货日期 | |||
|---|---|---|---|---|---|---|---|---|
|
|
MP10615-A | 25.4 mm | -150.0 mm | ￥223 | 当天 |
|
加入购物车 | |
|
|
MP10613-A | 25.4 mm | -100.0 mm | ￥231 | 当天 |
|
加入购物车 | |
|
|
MP10614-A | 25.4 mm | -125.0 mm | ￥217 | 当天 |
|
加入购物车 | |
|
|
MP10618-A | 25.4 mm | -250.0 mm | ￥217 | 当天 |
|
加入购物车 | |
|
|
MP10619-A | 25.4 mm | -300.0 mm | ￥223 | 当天 |
|
加入购物车 | |
|
|
MP10620-A | 25.4 mm | -400.0 mm | ￥223 | 当天 |
|
加入购物车 | |
|
|
MP10621-A | 25.4 mm | -500.0 mm | ￥228 | 当天 |
|
加入购物车 | |
|
|
MP10623-A | 25.4 mm | -1000.0 mm | ￥223 | 当天 |
|
加入购物车 | |
|
|
MP10628-A | 25.4 mm | -280.0 mm | ￥217 | 当天 |
|
加入购物车 |
