LBTEK提供的工程漫射体采用光刻技术在高分子聚合物表面镀上形状规则、独立控制的微结构单元，允许较宽波长范围的光束透过，可用于改变入射光束光强分布，提供非高斯型强度分布。LBTEK工程漫射体设计用于Ø0.5 mm或更大的激光束，若光束尺寸不足Ø0.5 mm，在散射之前需要扩束。我们提供未安装和已安装于SM05/SM1/SM2透镜套筒中的工程漫射体。安装套筒带有刻字便于快速识别产品型号，并可保护元件免受指纹和其他污染物的损伤。已安装的工程漫射体兼容30 mm同轴系统。LBTEK还提供特殊尺寸工程漫射体定制服务，如有需求请联系LBTEK技术支持。
|
光学元件材质
高分子聚合物/N-BK7窗口片
|
直径
12.7 mm、25.4 mm、50.8 mm
|
|
直径公差
+0.0/-0.1 mm
|
厚度
1.2 mm
|
|
厚度公差
±0.25 mm
|
工作波长
400 nm-2000 nm
|

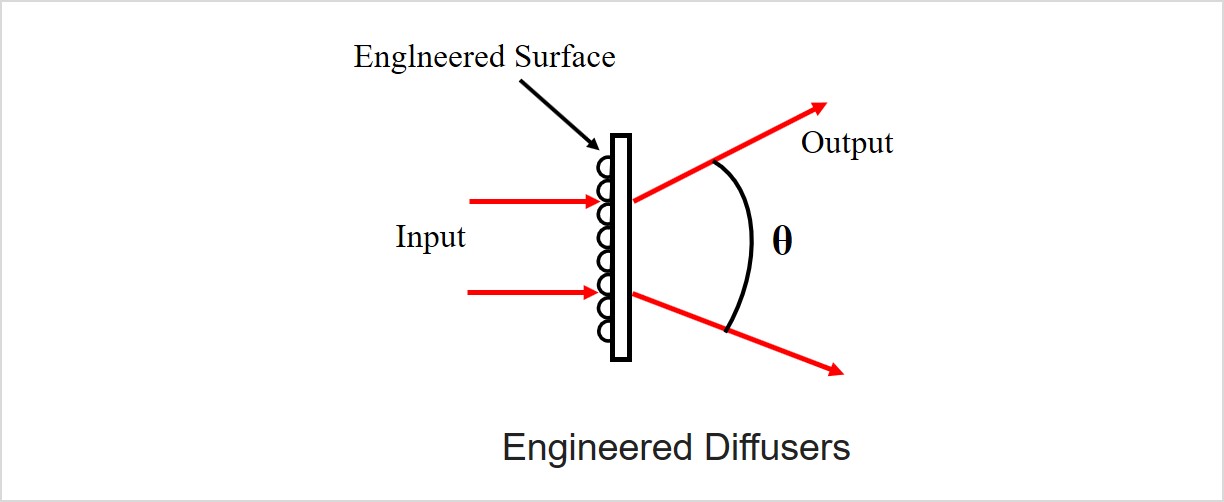

LBTEK推出的工程漫射体可用于光束整形，大幅改善光束在许多应用中的性能。由单一的N-BK7玻璃制造的散射片，由于其图样结构比较简单、均匀，只能在其通光孔径内提供单一的光束形状与强度的控制，因此对于入射光来说，其强度不能被有效地利用起来。此外，普通的散射片通常只限用于单色相干光。而工程漫射体则通过光刻胶技术在其表面镀上形状规则、独立控制的微结构单元，其不仅可允许较宽波长范围的光束透过，还可以较好地控制光强分布和光束轮廓。

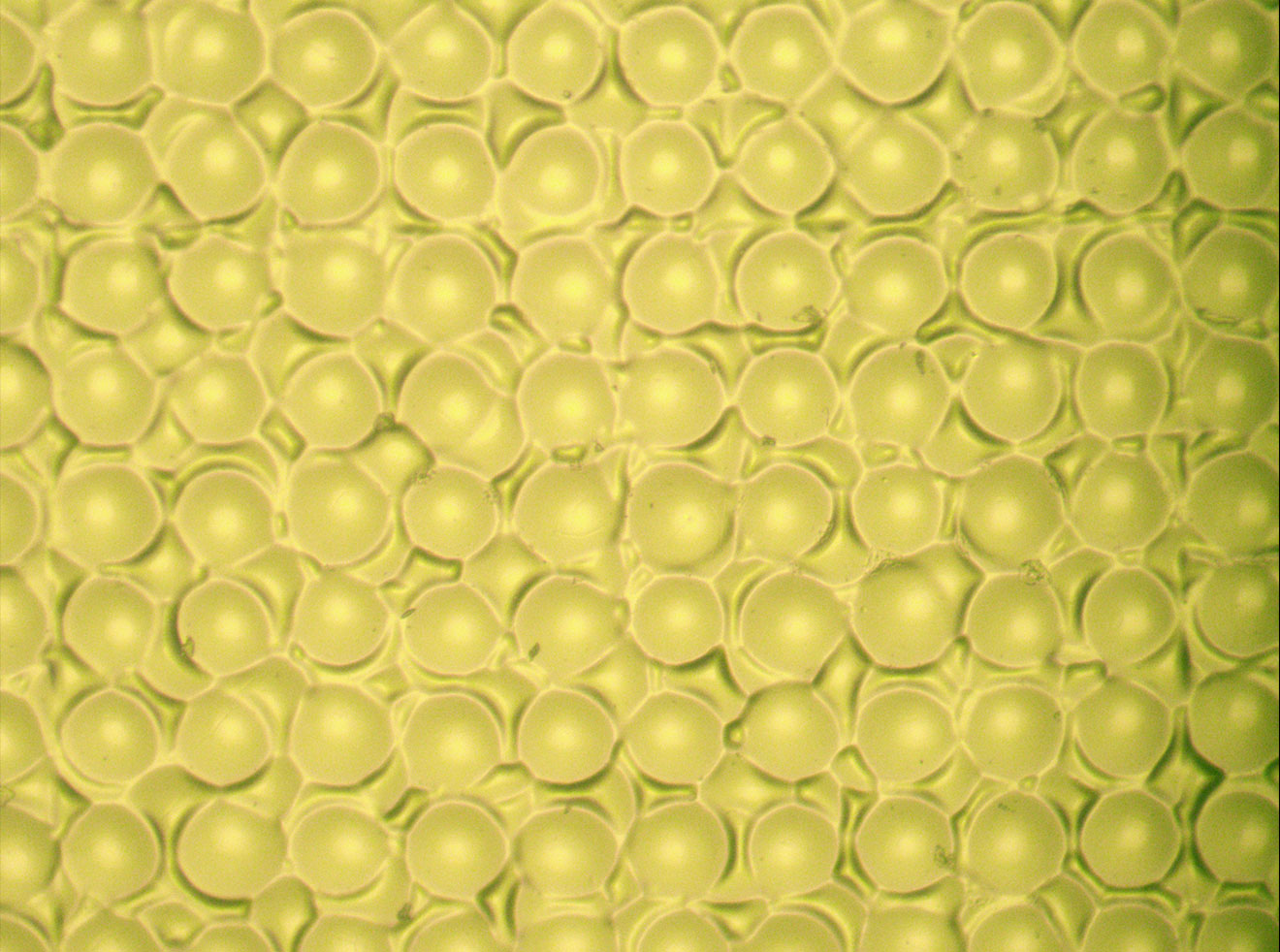

如图1为工程漫射体表面微结构图，LBTEK的工程漫射体基底材料为N-BK7，微结构单元材质为高分子聚合物，尺寸为厚度30 μｍ，直径90 μｍ的圆形。
图1.工程漫射体表面微结构示意图和出射光斑。

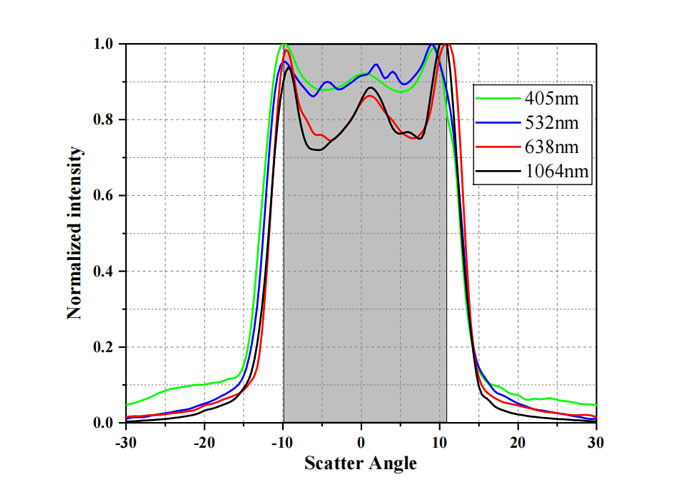

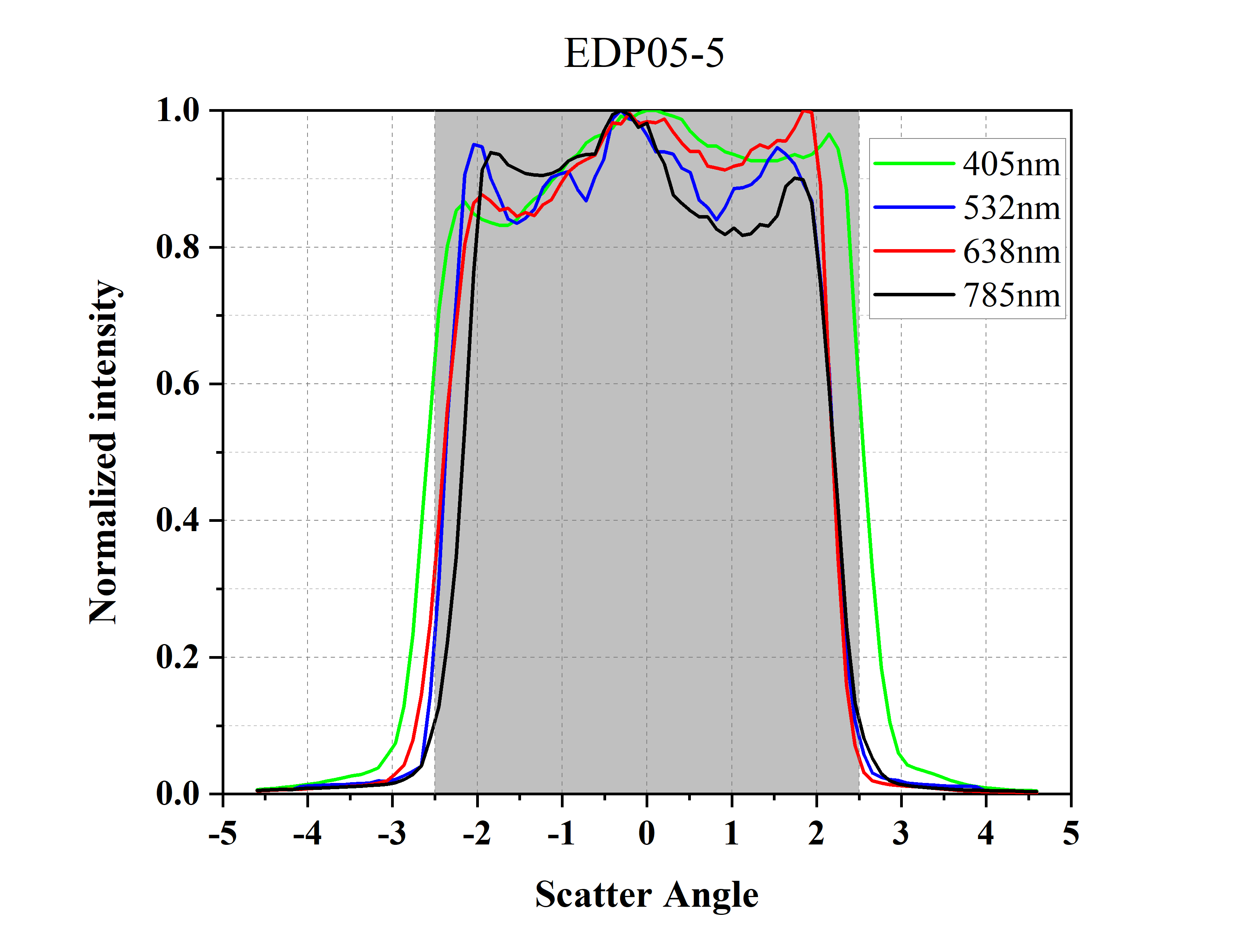

组成工程漫射体的每一个微结构单元都根据表面轮廓和阵列位置进行单独设定。微结构分布还消除了零级亮斑和出射光的衍射问题。工程漫射体用于在通过入射平面发散的圆形光束轮廓中形成非高斯强度分布。图2工程漫射体的曲线中包含了使用405 nm、532 nm、638 nm和1064 nm激光波长进行独立测试汇集的数据。测试展现了漫射体在不同波长下，输出轮廓随着波长的变化。测量结果表明，在每个光束轮廓的中间部分，漫射光束轮廓相对于波长而言差异不大。
图2.工程漫射体测试曲线。
|
LBTEKØ12.7 mm、Ø25.4 mm和Ø50.8 mm工程漫射体可以通过机械外壳螺纹直接固定在固定式透镜镜架上面，其它尺寸的透镜需要通过卡环固定在透镜镜架里面。 |
Ø12.7 mm光学元件安装方式 |
① 固定式透镜镜架FLF05 ×1 |
② Ø12.7 mm工程漫射体 ×1 |
|
Ø25.4 mm光学元件安装方式 |
① 固定式透镜镜架FLF1 ×1 |
② Ø25.4 mm工程漫射体 ×1 |
|
|
Ø50.8 mm光学元件安装方式 |
① 固定式透镜镜架FLF2 ×1 |
② Ø50.8 mm工程漫射体 ×1 |
|
LBTEKØ12.7 mm、Ø25.4 mm和Ø50.8 mm工程漫射体可以通过机械外壳螺纹和螺纹转接件直接固定在同轴安装板上面；其它尺寸透镜需要通过卡环固定在同轴安装板里面。 |
Ø12.7 mm光学元件安装方式 |
① 30 mm同轴安装板OPM-12.5A ×1 |
② 螺纹转接件SM1-SM05B ×1 |
③ Ø12.7 mm工程漫射体×1 |
|
Ø25.4 mm光学元件安装方式 |
① 30 mm同轴安装板OPM-12.5A（带卡环）×1 |
- |
③ Ø25.4 mm工程漫射体 ×1 |
|
|
Ø50.8 mm光学元件安装方式 |
① 60 mm同轴安装板OPB-9B（带卡环）×1 |
- |
③ Ø50.8 mm工程漫射体×1 |
|
LBTEKØ12.7 mm、Ø25.4 mm和Ø50.8 mm工程漫射体可以通过机械外壳螺纹直接固定在透镜套筒上面；其它尺寸透镜需要通过卡环固定在透镜套筒里面。 |
Ø12.7 mm光学元件安装方式 |
① Ø12.7 mm透镜套筒SM05-25A ×1 |
② Ø12.7 mm工程漫射体 ×1 |
|
Ø25.4 mm光学元件安装方式 |
① Ø25.4 mm透镜套筒SM1-12.5A ×1 |
② Ø25.4 mm工程漫射体 ×1 |
|
|
Ø50.8 mm光学元件安装方式 |
① Ø50.8 mm透镜套筒SM2-25A ×1 |
② Ø50.8 mm工程漫射体 ×1 |
|
LBTEKØ12.7 mm、Ø25.4 mm和Ø50.8 mm未安装工程漫射体可以使用卡环直接固定在固定式透镜镜架上面，其它尺寸的透镜需要先胶粘在透镜安装转接件里面，然后通过卡环固定在透镜镜架上面。 |
Ø12.7 mm光学元件安装方式 |
① 固定式元件镜架FLF05（带卡环）×1 |
② Ø12.7 mm未安装工程漫射体 ×1 |
③ 卡环SM05R ×1 |
|
④ 卡环扳手OWR-05A ×1 |
|
|
||
|
Ø25.4 mm光学元件安装方式 |
① 固定式元件镜架FLF1（带卡环）×1 |
② Ø25.4 mm未安装工程漫射体 ×1 |
③ 卡环SM1R ×1 |
|
|
④ 卡环扳手OWR-1A ×1 |
|
|
||
|
Ø50.8 mm光学元件安装方式 |
① 固定式元件镜架FLF2（带卡环）×1 |
② Ø50.8 mm未安装工程漫射体 ×1 |
③ 卡环SM2R ×1 |
|
|
④ 卡环扳手OWR-2A ×1 |
|
|
LBTEKØ25.4 mm和Ø50.8 mm未安装工程漫射体可以使用卡环直接固定在同轴安装板上面；Ø12.7 mm未安装透镜先安装在Ø12.7 mm透镜套筒里面，然后通过螺纹转接件转成SM1螺纹固定在30 mm同轴安装板上面；其它尺寸的透镜需要先胶粘在透镜安装转接件里面，然后通过卡环固定在同轴安装板里面，。 |
Ø12.7 mm光学元件安装方式 |
① 30 mm同轴安装板OPM-12.5A（带卡环）×1 |
② 螺纹转接件SM1-SM05B ×1 |
③ Ø12.7 mm透镜套筒SM05-8A（带卡环）×1 |
|
④ Ø12.7 mm未安装工程漫射体 ×1 |
⑤ 卡环SM05R ×1 |
⑥ 卡环扳手OWR-05A ×1 |
||
|
Ø25.4 mm光学元件安装方式 |
① 30 mm同轴安装板OPM-12.5A（带卡环）×1 |
④ Ø25.4 mm未安装工程漫射体×1 |
⑤ 卡环SM1R×1 |
|
|
⑥ 卡环扳手OWR-1A×1 |
|
|
||
|
Ø50.8 mm光学元件安装方式 |
① 60 mm同轴安装板OPB-9B（带卡环）×1 |
④ Ø50.8 mm未安装工程漫射体×1 |
⑤ 卡环SM2R×1 |
|
|
⑥ 卡环扳手OWR-2A×1 |
|
|
LBTEKØ12.7 mm、Ø25.4 mm和Ø50.8 mm未安装工程漫射体可以使用卡环直接固定在透镜套筒里面；其它尺寸的透镜需要先胶粘在透镜安装转接件里面，然后通过卡环固定在透镜套筒里面。 |
Ø12.7 mm光学元件安装方式 |
① Ø12.7 mm透镜套筒SM05-25A（带卡环）×1 |
② Ø12.7 mm未安装工程漫射体 ×1 |
③ 卡环SM05R ×1 |
|
④ 卡环扳手OWR-05A ×1 |
|
|
||
|
Ø25.4 mm光学元件安装方式 |
① Ø25.4 mm透镜套筒SM1-12.5A（带卡环）×1 |
② Ø25.4 mm未安装工程漫射体 ×1 |
③ 卡环SM1R ×1 |
|
|
④ 卡环扳手OWR-1A ×1 |
|
|
||
|
Ø50.8 mm光学元件安装方式 |
① Ø50.8 mm透镜套筒SM2-25A（带卡环）×1 |
② Ø50.8 mm未安装工程漫射体 ×1 |
③ 卡环SM2R ×1 |
|
|
④ 卡环扳手OWR-2A ×1 |
|
LBTEK提供散射角为5°、10°与20°的带安装工程漫射体，工作波长范围较宽，为400 nm-2000 nm，可用于改变入射光束光强分布，提供非高斯型强度分布，透射效率大于90%，有较高的损伤阈值。工程漫射体提供预安装标准透镜套筒，机械件表面均刻有产品型号、类型、散射角，方便用户快速识别工程漫射体的参数。LBTEK提供特殊尺寸工程漫射体定制服务，如有需求请联系LBTEK技术支持。
| 产品型号 | 直径 | 散射角度 | 单价 | 对比 | 发货日期 | |||
|---|---|---|---|---|---|---|---|---|
|
|
MEDP10-20 | 25.4 mm | 20° | ￥1025 | 当天 |
|
加入购物车 | |
|
|
MEDP10-10 | 25.4 mm | 10° | ￥1015 | 当天 |
|
加入购物车 | |
|
|
MEDP05-5 | 12.7 mm | 5° | ￥718 | 当天 |
|
加入购物车 | |
|
|
MEDP05-20 | 12.7 mm | 20° | ￥718 | 当天 |
|
加入购物车 | |
|
|
MEDP10-5 | 25.4 mm | 5° | ￥1015 | 4周 |
|
加入购物车 | |
|
|
MEDP20-5 | 50.8 mm | 5° | ￥3218 | 5周 |
|
加入购物车 | |
|
|
MEDP20-10 | 50.8 mm | 10° | ￥3218 | 当天 |
|
加入购物车 | |
|
|
MEDP20-20 | 50.8 mm | 20° | ￥3218 | 当天 |
|
加入购物车 |
LBTEK提供散射角为5°、10°与20°的工程漫射体，工作波长范围较宽，为400 nm-2000 nm，可用于改变入射光束光强分布，提供非高斯型强度分布，透射效率大于90%，有较高的损伤阈值。LBTEK提供特殊尺寸工程漫射体定制服务，如有需求请联系LBTEK技术支持。
| 产品型号 | 直径 | 散射角度 | 单价 | 对比 | 发货日期 | |||
|---|---|---|---|---|---|---|---|---|
|
|
EDP20-5 | 50.8 mm | 5° | ￥3137 | 4周 |
|
加入购物车 | |
|
|
EDP20-10 | 50.8 mm | 10° | ￥3137 | 当天 |
|
加入购物车 | |
|
|
EDP20-20 | 50.8 mm | 20° | ￥3137 | 当天 |
|
加入购物车 | |
|
|
EDP10-5 | 25.4 mm | 5° | ￥942 | 5周 |
|
加入购物车 | |
|
|
EDP05-20 | 12.7 mm | 20° | ￥663 | 当天 |
|
加入购物车 | |
|
|
EDP05-5 | 12.7 mm | 5° | ￥663 | 当天 |
|
加入购物车 | |
|
|
EDP10-10 | 25.4 mm | 10° | ￥942 | 5周 |
|
加入购物车 | |
|
|
EDP10-20 | 25.4 mm | 20° | ￥952 | 当天 |
|
加入购物车 |
| 产品型号 | 波长 | 当前波长(nm) | 当前透射率(%) |
|---|
